Виды фрезерных работ: обзор технологий, инструментов, оборудования

О чем речь? Все виды фрезерных работ направлены на создание деталей сложных форм, разных размеров и проделывание в них отверстий под резьбу. Обработка такого рода классифицируется по направлению и траектории движения фрезы, а также в зависимости от задач и методов.

На что обратить внимание? Возможность выполнения тех или иных видов фрезерных работ зависит от наличия нужного типа фрезы и имеющегося оборудования. Например, станки с числовым программным управлением (ЧПУ) подходят для промышленного использования, а компактные фрезеры – для домашней мастерской.

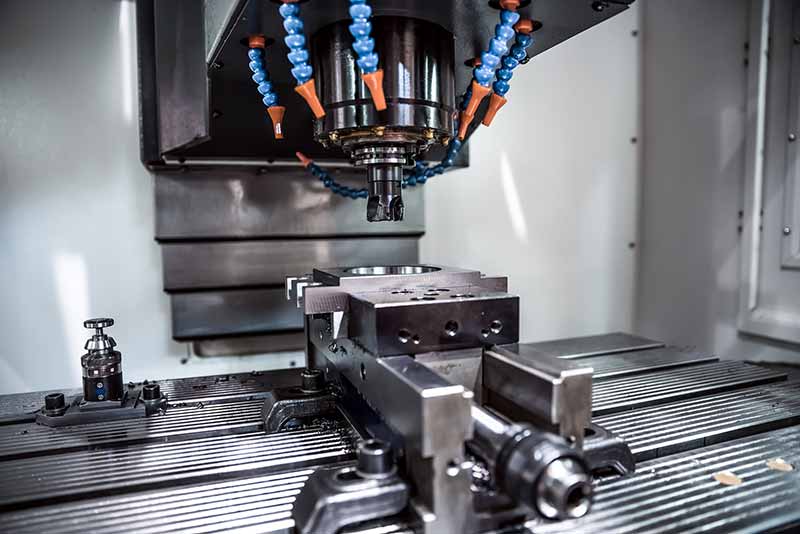

Понятие фрезерной обработки

Фрезерование представляет собой один из наиболее надежных и универсальных методов обработки твердых материалов, преимущественно металлов. Суть процесса заключается в последовательном снятии лишнего слоя материала при помощи вращающегося режущего инструмента – фрезы. Ее конструкция напоминает зубчатое колесо, где каждый зуб работает как отдельный резец. Вращаясь с высокой скоростью, она контактирует с заготовкой и аккуратно срезает материал, формируя заданную геометрию.

Фото: Andrei Armiagov / freepik.com

Процесс фрезерования включает несколько ключевых этапов:

• Подбор фрезы – тип, форму и материал инструмента.
• Крепление фрезы – инструмент надежно устанавливается в шпиндель станка.
• Настройка параметров – определяют глубину реза, частоту вращения и подачу.
• Позиционирование – заготовку фиксируют на рабочем столе или в приспособлении. Иногда подвижной частью является инструмент, иногда – сама заготовка.
• Съем материала – по мере вращения фреза взаимодействует с поверхностью, последовательно удаляя избыточный слой.

Виды фрезерных работ на современных станках обеспечивают гибкость в работе: заготовка может быть расположена как вертикально, так и горизонтально. Кроме того, благодаря ЧПУ можно точно задавать углы и направления обработки – вручную или по заранее подготовленной цифровой модели.

Часто процесс делится на два последовательных шага. Черновая обработка используется для быстрого удаления основного объема материала. На этом этапе важна производительность, а не точность. На этапе чистовой отделки фреза снимает лишь тонкий слой, доводя размеры и форму до заданных параметров.

Факторы, влияющие на фрезерные работы

Фрезерование – процесс сложный, при желании получить действительно качественный результат нужно обращать внимание на такие факторы, как:

• Надежная фиксация заготовки.

Главный фактор хорошей обработки – правильно закрепленная заготовка. Если она болтается или сидит недостаточно жестко, возможны вибрации, смещения и в итоге – брак.

В серийном производстве для этого используют разные виды оснастки: от стандартных тисков до поворотных столов, которые позволяют удобно менять положение детали, особенно при обработке сложных форм.

• Режимы резания.

Для эффективной работы фрезы важно подобрать оптимальные параметры: скорость подачи заготовки и вращения фрезы, глубину обработки. Все зависит от материала, например, при работе с твердыми сплавами интенсивность оборотов лучше снизить – иначе инструмент быстро перегреется и затупится.

• Температура и скорость.

Чем выше обороты – тем больше выделяется тепла. Это не всегда хорошо: перегрев может привести к деформации детали и даже к искажению ее размеров. Чтобы избежать этого, в зоне резания используют охлаждающие жидкости. Они не только снижают температуру, но и повышают стабильность процесса в целом.

• Стружка.

Во время фрезеровки образуется стружка. Если она остается в рабочей зоне, то может мешать движению фрезы и портить поверхность. Поэтому на станках ставят специальные отсосы и направляющие системы, которые помогают ее убирать.

• Вибрации.

Чтобы этого не случилось, станок должен быть правильно откалиброван, а заготовка – жестко закреплена.

• Размер фрезы.

Диаметр фрезы напрямую влияет на то, сколько материала она снимает за один проход. Массивные инструменты чаще используют для черновой обработки, когда нужно быстро убрать большой объем. Для точной чистовой работы лучше взять резец поменьше.

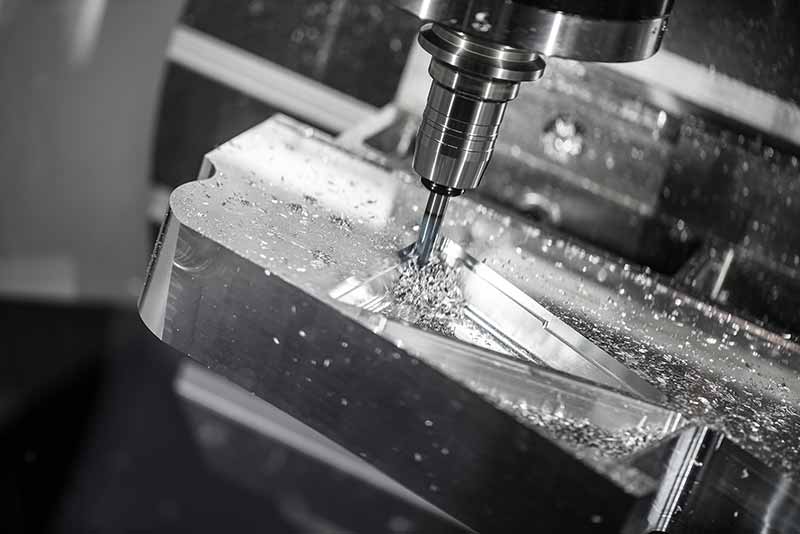

Виды фрезерных работ в зависимости от направления и траектории движения

Встречное и попутное фрезерование

При работе с цилиндрическими и дисковыми фрезами важно понимать, в каком направлении движется инструмент относительно заготовки. От этого зависит и поведение станка, и качество получаемой поверхности.

Фото: Andrei Armiagov / freepik.com

Существует два противоположных подхода: встречное и попутное фрезерование:

• Встречное. В этом случае фреза вращается против хода движения заготовки. Сначала инструмент буквально «касается» поверхности, поэтому толщина снимаемой стружки на старте почти нулевая. По мере движения она постепенно увеличивается. Такой плавный рост нагрузки снижает вероятность резких ударов и делает процесс более стабильным, особенно при работе с твердыми материалами.
• Попутное. Здесь фреза и заготовка движутся в одном направлении. Самое большое сопротивление возникает уже в момент первого контакта – толщина стружки максимальна. Далее она постепенно уменьшается. Этот способ предъявляет серьезные требования к самому оборудованию. Нужно, чтобы станок был достаточно устойчивым, а механика – точной, особенно при отсутствии зазора в ходовом винте и маточной гайки продольной подачи стола.

Зато у попутного фрезерования есть серьезный плюс – заготовка надежно прижимается к рабочему столу, а сам верстак плотно прижимается к направляющим. Благодаря этому заметно улучшается качество поверхности после обработки.

Большую роль играет угол наклона главной режущей кромки. При попутной обработке он обычно положительный, а при встречной – отрицательный. Это касается любых фрез, независимо от того, в какую сторону направлены их винтовые канавки.

Также стоит учитывать долговечность инструмента. Обычно при попутной обработке фреза служит дольше между заточками. Однако если приходится работать по твердой окалине или другим особо прочным покрытиям, лучше использовать встречное фрезерование – оно безопаснее в таких условиях.

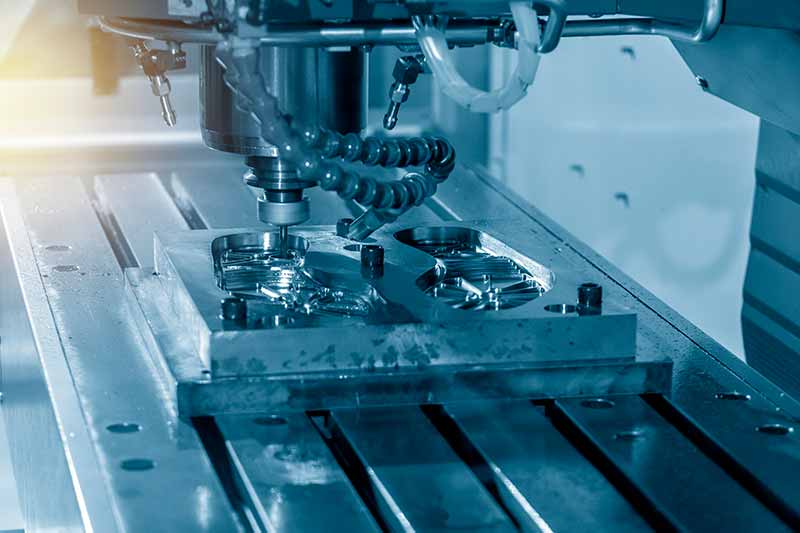

Прямолинейное движение инструмента

На фрезерных станках с ЧПУ можно выполнять различные виды работ. Базовым считается движение инструмента по прямолинейной траектории, то есть инструмент двигается строго по прямой – вдоль одной из осей (X, Y или Z). Оно чаще всего применяется при выполнении стандартных операций: нарезании пазов, формировании канавок, выравнивании плоских поверхностей.

Плюсы:

• Простое программирование. Именно поэтому такой способ траектории чаще всего выбирают при работе на станках с ЧПУ, особенно когда нужно обработать прямые участки или плоские поверхности.
• Высокая точность и повторяемость. Такой метод позволяет получать стабильные результаты как при одиночной, так и при серийной обработке.
• Эффективность на простых деталях. Когда форма несложная, то прямая траектория – часто самый быстрый и рациональный способ.

Фото: gearXperts / freepik.com

Минусы:

• Не подходит для сложных контуров. Если деталь имеет криволинейные поверхности, изгибы или сложную форму, то лучше использовать круговые или адаптивные траектории.
• Не всегда быстро. При работе с твердыми материалами или массивными заготовками прямолинейное движение менее эффективно, особенно если требуется обработать большой объем.
• Есть риск ухудшения поверхности. Если обрабатывается мягкий материал или жесткость закрепления недостаточна, на поверхности могут остаться следы от инструмента – особенно при высокой скорости.

Прямолинейная траектория движения – это надежная, проверенная временем методика. Она проста в реализации, дает отличную точность и хорошо подходит для базовых задач. Но, как и в любом деле, важно понимать ее ограничения. Когда форма становится сложнее, а требования к скорости растут, стоит рассмотреть более продвинутые методы перемещения фрезы.

Трохоидальное движение инструмента

Трохоидальное движение – это особый способ перемещения фрезы, при котором она идет не по прямой, а по мягкой, криволинейной траектории.

Плюсы трохоидального фрезерования:

• Плавность. Инструмент движется мягко, без резких остановок и смены направления. Это снижает вибрации, делает рез чище и бережет инструмент от ударных нагрузок.
• Гибкая скорость. Поскольку траектория не прямая, а адаптивная, можно варьировать интенсивность подачи в зависимости от формы детали и ее сложности. Это помогает найти оптимальный баланс между качеством и временем обработки.
• Быстрота обработки. Хотя кажется, что из-за кривой траектории фреза делает «дольше», на деле такой подход позволяет сократить общее время обработки – особенно при работе с твердыми металлами или при фрезеровке глубоких карманов.
• Меньший износ. Инструмент работает в щадящем режиме, без перегрузок. Благодаря этому он дольше сохраняет остроту и реже требует замены или заточки. Особенно это актуально в серийном производстве, где стабильность – важнейший фактор.

Минусы:

• Настройка требует подготовки. Запрограммировать такую траекторию сложнее, чем обычную прямую подачу. Нужны хорошие знания ЧПУ и умение настроить программу под конкретную задачу.
• Подходит не для всего. Если у детали простая форма, а материал легко обрабатывается, тратить время на сложную настройку трохоидального движения не всегда оправдано. Иногда проще и быстрее использовать классическое прямолинейное движение.

Если речь идет о сложной геометрии, твердом материале или высокой скорости резания – трохоидальная траектория показывает себя с лучшей стороны. Она дает стабильный, аккуратный результат и бережет инструмент. Но, как и в любом другом процессе, важно оценивать, оправдана ли ее реализация в конкретной ситуации.

Плунжерная подача

Применяется, когда необходимо сделать вертикальное отверстие, углубление или прорезать паз строго вниз. Это способ, при котором фреза двигается вертикально по оси Z, входя в материал своей торцевой частью. Его чаще всего используют при сверлении, черновой выборке или создании прямых вертикальных выемок.

Ось Z на большинстве станков обладает высокой жесткостью, что обеспечивает надежную подачу и исключает вибрации.

Плюсы:

• Простая настройка. Одно из главных преимуществ – легкость в программировании. Такой режим без труда можно задать на станке, а подготовка занимает минимум времени. Это особенно важно в условиях, когда счет идет на минуты.
• Точность. Фреза движется строго по оси Z, без отклонений в стороны. Это особенно важно, когда нужно, например, просверлить отверстие без «увода» или сделать выемку с точными границами.
• Идеально для вертикальной работы. Плунжерный режим в таких случаях работает надежно, стабильно и без лишней сложности.

Минусы:

• Не подходит для сложных форм. Если нужно обработать криволинейную поверхность или нестандартный профиль, такой способ не справится. Он заточен под строго вертикальные задачи и не выходит за эти рамки.
• Не самый быстрый способ. Поскольку инструмент входит в материал «в лоб», да еще и с высокой точностью, скорость обработки может быть ниже, чем при использовании других, более гибких методов.

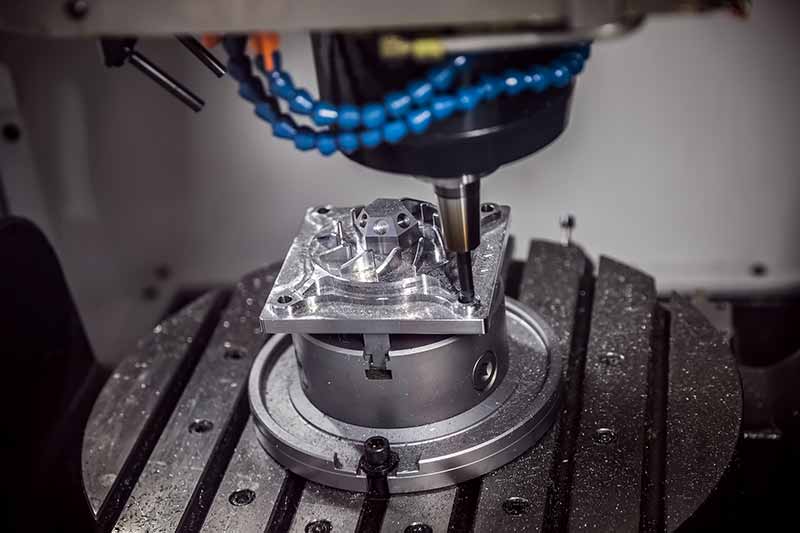

Виды фрезерных работ по типу поверхностей и задачам

Фрезерование – это не один универсальный процесс, а целый набор техник, каждая из которых решает свою задачу. Обычно то, какой вид фрезерных работ необходимо выполнить, выбирают в зависимости от того, какую поверхность нужно получить (черновая зачистка, чистовая доводка, базовая геометрия и т. д.).

Торцевое фрезерование

Это базовый вид фрезерных работ по металлу, при котором фреза устанавливается перпендикулярно к поверхности детали, а основная работа происходит на ее торце – то есть в нижней части инструмента. Именно эти режущие кромки снимают слой металла.

Фото: Andrei Armiagov / freepik.com

Торцевое фрезерование отлично подходит для выравнивания и получения гладких плоскостей. Его часто используют на начальных этапах обработки, чтобы задать основную геометрию детали, подготовить поверхность под более точную или финишную операцию. При этом метод одинаково хорошо работает как в черновом режиме, так и на чистовой стадии, когда уже требуется аккуратность и ровность.

Фрезерование пазов

Когда нужно сделать продольную канавку, шпоночный паз или прорезь под какую-либо технологическую деталь, используют именно этот способ. Инструмент при этом движется вдоль заготовки и снимает материал узкой полосой – строго по заданной траектории.

Обычно фреза расположена перпендикулярно к детали, и такая схема позволяет добиться высокой точности формы паза. Это особенно важно, если речь идет о металлических или композитных деталях, где любая неточность может повлиять на сборку.

Концевое фрезерование

Концевая фреза – один из самых универсальных инструментов.

Обычно резец движется сверху вниз (по вертикали) и вращается с высокой скоростью.

С помощью концевого фрезерования можно выполнять много разных задач: выравнивать поверхности, вырезать углубления, пазы, карманы или даже формировать сложные 3D-элементы. Именно за счет такой гибкости и точности метод активно используется в самых различных сферах – от производства приборов до машиностроения.

Резьбовое фрезерование

Этот вид фрезерных работ применяют, когда нужно создать внутреннюю или наружную резьбу, особенно если она глубокая или должна быть идеально точной. В отличие от классического нарезания резцом, здесь фреза движется по спиральной траектории, как будто ввинчивается в материал.

Инструмент при этом имеет множество режущих кромок, что позволяет равномерно снимать материал и обеспечивать точность даже в твердых сплавах. Подобный метод отлично подходит для сложных, прецизионных деталей, но требует чуть больше времени на подготовку и стоит дороже, чем классические подходы.

Фрезеровка уступов

Если нужно получить ступенчатую форму заготовки или четкую вертикальную грань, используют метод фрезеровки уступов. Инструмент, как правило, устанавливают под прямым углом к поверхности, он снимает материал, формируя выступ или плоский участок. Такие элементы часто служат опорными поверхностями, играют роль направляющих или участвуют в точной сборке деталей. В зависимости от формы и глубины уступа можно применять как торцевые, так и концевые фрезы – все зависит от задачи.

Боковая обработка

Когда нужно обработать боковую грань заготовки, используется боковое фрезерование. В этом случае инструмент режет не торцом, а боковой частью и чаще всего двигается вдоль длинной стороны детали.

Такой способ подходит для вырезания длинных пазов или плоских граней сбоку. Его применяют как на вертикальных, так и на горизонтальных станках – выбор зависит от конструкции детали и ее расположения. Этот метод особенно ценится, когда важна высокая точность по всей длине реза.

Контурное фрезерование

Если перед вами деталь со сложной формой, криволинейными профилями или нестандартными очертаниями, то применяется контурная обработка. Инструмент движется строго по заданному маршруту, точно повторяя форму, заложенную в чертеже или 3D-модели.

Контурное фрезерование выполняется на станках с ЧПУ, что позволяет добиваться отличной точности и аккуратной поверхности. Метод активно используют в авиационной и автомобильной промышленности, при изготовлении пресс-форм, а также в дизайнерских и нестандартных изделиях, где важна каждая линия.

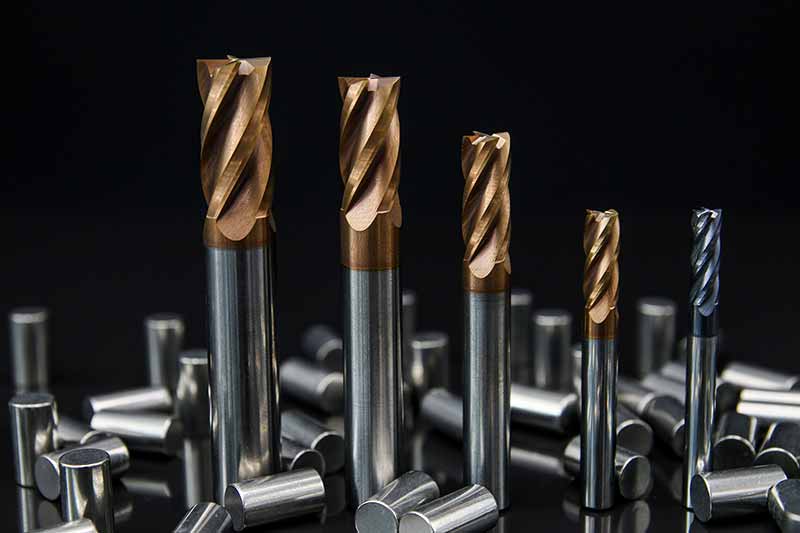

Инструменты для проведения разных видов фрезерных работ

Фрезы классифицируются по следующим признакам:

• по конструкции – бывают цельные и сборные;
• по расположению зубьев (в зависимости от того, где и под каким углом находятся режущие кромки);
• по форме зубчатого профиля – прямые, винтовые, наклонные и т. д.;
• по материалу режущей части;
• по способу крепления.

Фото: osmnblqn / freepik.com

Теперь немного подробнее о том, какие типы фрез различают.

• Дисковые.

Это один из самых узнаваемых видов – внешне похожи на плоский круг с зубьями по краю. Такие инструменты отлично подходят для прорезания канавок, создания фасок или обработки заготовки вдоль. Некоторые модели режут только с одной стороны, другие – с обеих сразу.

Что удобно – диаметр и количество зубьев можно подобрать под конкретную задачу: много острых выступов – для точной аккуратной работы; мало – для быстрого грубого съема материала. Еще один важный плюс: стружка отводится естественно, не забивая инструмент, а сама фреза устойчива к вибрациям даже при работе с твердыми металлами или на высоких оборотах.

• Торцевые.

Идеальны для выравнивания горизонтальных поверхностей, а также ступенчатых участков. Фреза вращается перпендикулярно к обрабатываемой детали, основная работа идет нижними кромками инструмента.

Благодаря большому количеству зубьев обработка идет быстро и равномерно, без рывков.

• Цилиндрические.

У этих фрез режущие кромки расположены вдоль боковой поверхности – бывают прямыми или винтовыми. Последние обеспечивают более плавное и стабильное резание, особенно на высоких скоростях. Для тяжелых работ подойдут двойные резцы с разнонаправленными зубьями, которые компенсируют нагрузку. А вот прямозубые чаще используют там, где важна точность на узких поверхностях. Есть и рашпильные модели – они хорошо подходят для создания канавок, уступов и выемок.

• Угловые.

Применяются там, где нужно обработать наклонные плоскости, сделать фаску или вырезать угловой паз. Бывают двух типов: одноугловые – с одной режущей гранью, обрабатывают под заданным углом; двуугловые – кромки расположены симметрично, позволяют работать сразу с двух сторон. Сюда же относят и фрезы типа «ласточкин хвост» – они формируют пазы с расходящимися стенками, которые потом часто используются в соединениях.

• Концевые (или пальчиковые).

Универсальный инструмент работает как торцом, так и боком, что позволяет обрабатывать не только плоскости, но и контуры, уступы, выемки или вертикальные стенки. Существуют разные варианты: шаровые – для полусфер и скругленных выемок; радиусные – справляются с криволинейными канавками; грибковые – идеально подходят для Т-образных пазов.

Также сюда относятся гравировальные фрезы – они используются для ювелирной и точной ручной работы. А твердосплавные модели отлично работают с жесткими материалами вроде чугуна или закаленной стали.

• Фасонные.

Если стоит задача обработать нестандартный профиль, особенно на длинной детали, то без фасонной фрезы не обойтись. По конструкции эти инструменты бывают: затылованные – с плавным контуром, чаще применяются для черновой обработки; остроконечные – дают очень качественную поверхность, но требуют точной настройки и специализированного оборудования.

• Червячные.

Применяют, когда нужно обработать или сформировать зубчатые элементы – от обычных прямозубых колес до более сложных конструкций вроде шевронных шестерен. Работают такие фрезы не всей поверхностью, а точечно, что позволяет добиваться высокой точности и аккуратности. Подобные инструменты особенно ценятся в тех случаях, где важна чистота профиля и минимальные допуски.

Червячные фрезы различаются по нескольким параметрам:

• по конструкции – бывают цельные (монолитные) и сборные;
• по направлению витков – левые или правые спирали;
• по количеству заходов – одинарные или многозаходные;
• по обработке зубьев – есть шлифованные варианты и без шлифовки.
• Кольцевые.

Кольцевые фрезы по внешнему виду похожи на корончатые сверла и применяются для сверления отверстий в заготовках. Их главный плюс – высокая скорость работы: по сравнению с обычными инструментами, они делают ту же задачу в четыре раза быстрее. Это особенно важно, когда счет идет на минуты, а деталей – сотни.

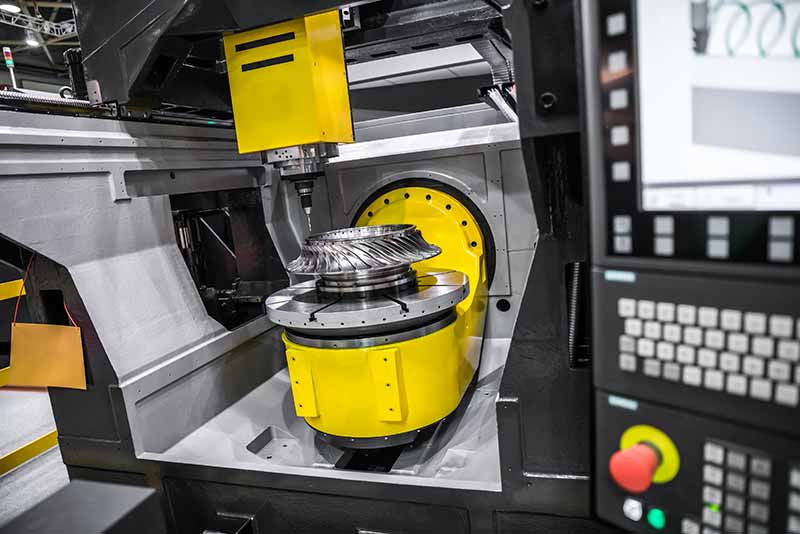

Оборудование для проведения фрезерных работ

При фрезеровании большое значение имеет правильно подобранное оборудование. От выбора станка зависит точность и скорость выполнения задачи:

Ручные

Это компактные и легкие станки, которые отлично подходят для выполнения несложных задач (работа по дереву, снятие фасок, вырезание фигурных элементов или точная подгонка деталей в мастерской).

Плюсы их использования: простота, мобильность (можно брать с собой хоть на выезд), доступная цена. Они идеально подойдут для мелких мастерских. Но для серьезного производства у них есть ограничения – низкая жесткость и отсутствие автоматизации не позволяют добиться высокой точности, как на промышленном оборудовании.

Станки с ЧПУ

Это уже серьезная техника, которая управляется посредством компьютерных программ. Оператор задает параметры, станок выполняет все автоматически, с минимальным вмешательством.

Фото: Andrei Armiagov / freepik.com

Преимущества: максимальная точность, повторяемость от детали к детали, можно обрабатывать сложные формы и жесткие материалы – от алюминия до закаленной стали.

Оборудование с ЧПУ применяют в авиации, машиностроении, приборостроении, где нужны микронные допуски и абсолютная надежность.

Минусы: высокая стоимость и необходимость обученного персонала, потому что работа с программами требует знаний и опыта.

Настольные

Это золотая середина между ручным инструментом и высокотехнологичными системами с ЧПУ. Такие станки компактны, устойчивы и удобны в эксплуатации.

Настольные фрезеры – отличный вариант для небольших производств, учебных цехов и ремонтных мастерских, где важны гибкость и универсальность. Можно обрабатывать простые детали и сложные.

Портативные фрезерные устройства

Применяются там, где работа ведется на объекте. Они позволяют дорабатывать изделия прямо на месте, обрабатывать кромки, отверстия, пазы, быстро устранять дефекты или вносить изменения.

Выбор фрезерного оборудования зависит от поставленных задач: какие материалы будут обрабатываться, какая точность нужна, какой объем производства планируется. Каждый тип станка рассчитан на определенные нагрузки, формат деталей и требования к качеству.
