Токарный станок по металлу: особенности оборудования

О чем речь? Токарный станок по металлу – тип оборудования, предназначенного для обработки заготовок резанием во время их вращения. С болванки убирается все лишнее до тех пор, пока деталь не принимает нужные форму и размер.

В чем преимущества? На таком станке можно выполнять разные операции: от сверления до растачивания, от нарезания резьбы до обработки сложных контуров. Данное оборудование позволяет работать с любыми металлами, обеспечивая при этом высокую точность и производительность.

Устройство токарного станка по металлу

Хотя все токарные станки по металлу устроены по схожему принципу, индивидуальные различия между ними кроются в компоновке и расположении основных узлов:

Станина

Является главным элементом, на котором держится вся конструкция. Это несущая база.

Данный массивный корпус, изготовленный обычно из чугуна либо стали, обеспечивает жесткость и устойчивость оборудования. По встроенным направляющим, проходящим вдоль станины, перемещаются задняя бабка и суппорт.

Фото: apiipol / Freepik

Передняя бабка

Предназначена для закрепления и вращения обрабатываемой заготовки. Внутри нее установлен шпиндель, связанный с электродвигателем через коробку передач. На него монтируется патрон, который надежно фиксирует заготовку. Тип патрона подбирается в зависимости от задач: кулачковый, поводковый и т. д.

Шпиндель

Это полый вал, вращающийся внутри корпуса передней бабки на подшипниках. Его качество напрямую влияет на стабильность и точность обработки, особенно при работе с крупными и тяжелыми деталями.

Система подачи

Обеспечивает движение резца относительно заготовки. В ее состав входят трензель и коробка подач, позволяющие менять как направление, так и скорость перемещения суппорта по продольной и поперечной осям.

Суппорт

Это рабочий узел с режущим инструментом. Он удерживает режущий элемент и перемещается по направляющим станины. Способен двигаться не только вдоль и поперек, но и под углом либо по радиальной траектории. В конструкции предусмотрен резцедержатель, который может вмещать один или несколько резцов различной формы и назначения.

Каретка

Иначе – направляющая платформа. Основная задача – обеспечивать поступательное движение суппорта по продольным направляющим. От плавности хода каретки зависит равномерность обработки поверхности.

Фартук

Соединяет подачу с суппортом, передавая движение от ходового винта и зубчатой рейки. Также здесь расположены элементы управления, позволяющие оператору задавать нужные параметры движения.

Задняя бабка

Этот элемент используется для удержания длинных заготовок и установки дополнительных инструментов, таких как сверло.

Задняя бабка свободно перемещается вдоль станины и может быть зафиксирована в нужном положении. Пиноль, находящийся внутри, двигается в горизонтальной и вертикальной плоскостях, что особенно удобно при работе с конусными деталями.

Приводной вал

От электродвигателя вращение передается на коробку скоростей через вал. С помощью рычага можно выбрать режим работы: вращательные движения вперед, назад или полную остановку.

Электропривод и управление

Шпиндель вращается за счет электродвигателя, который может быть односкоростным или с возможностью регулировки частоты. Передача усилия осуществляется напрямую либо через ременную передачу со шкивами – в зависимости от конструкции станка.

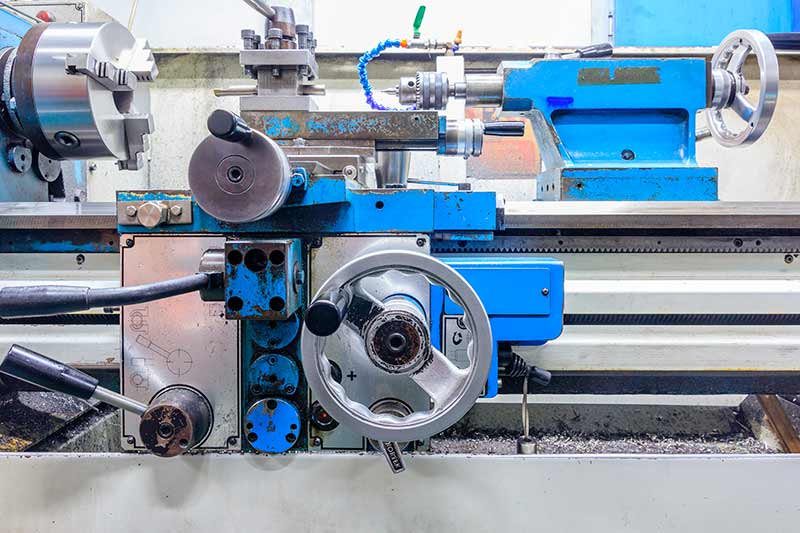

Алгоритм работы на токарном станке по металлу

Перед началом работы на токарном станке необходимо выполнить подготовку, от которой зависит точность и безопасность дальнейшей обработки. В первую очередь подбирается подходящий резец и закрепляется в резцедержателе суппорта. Затем последний устанавливается на оптимальное расстояние от заготовки.

Далее работа на токарном станке включает следующие этапы:

• Закрепление заготовки. Она надежно фиксируется либо в патроне, либо на центрах, чтобы обеспечить ее устойчивость при вращении и добиться высокой точности обработки.
• Вращение заготовки. После фиксации деталь начинает вращаться вокруг своей оси благодаря работе электродвигателя. Частота движения устанавливается в зависимости от материала болванки и степени необходимой точности.
• Движение режущего инструмента. Резец, зажатый в суппорте, перемещается вдоль и поперек по направляющим. Управление может осуществляться вручную, механически или автоматически – в случае с токарными станками по металлу с ЧПУ.
• Обработка поверхности. При контакте вращающейся детали с режущим инструментом происходит снятие слоя материала – стружки. Таким образом, заготовке придается необходимые форма, размер и качество поверхности. Это может быть цилиндрическая, коническая или резьбовая геометрия, а также более сложные контуры.

Фото: navintar 1 / Freepik

Скорость вращения и подача подбираются с учетом свойств материала и желаемого результата.

Разновидности токарных станков по металлу

Токарные станки по металлу различаются по множеству характеристик: уровню точности, степени автоматизации, мощности, габаритам. Однако ключевым признаком классификации остается их назначение и конструктивные особенности:

Многорезцовые

Предназначены для комплексной обработки сложных деталей, где требуется одновременное выполнение нескольких операций. Отличаются высокой жесткостью конструкции и производительностью.

Карусельные

Применяются для токарной обработки крупногабаритных изделий с малой длиной. Заготовка вращается на массивном круглом столе, а резец движется по вертикали и горизонтали.

Затыловочные

Используются для формирования зубьев на шестернях и режущих инструментах. Суппорт движется возвратно-поступательно, а деталь в процессе вращается.

Винторезные

Универсальные станки, позволяющие нарезать различные типы резьбы: метрические, дюймовые, модульные и др. Оснащены специальными механизмами подачи для точного воспроизведения резьбового профиля.

Револьверные

Эффективны при серийной обработке деталей. Благодаря револьверной головке можно быстро менять инструмент и выполнять несколько операций без переналадки.

Токарные станки по металлу с ЧПУ

Автоматизированные устройства, где весь процесс контролируется программой. Траектория движения инструмента и режимы обработки задаются заранее.

Позволяют добиваться высокой точности и производительности, особенно при работе со сложными деталями.

Лоботокарные

Применяются для токарной обработки массивных заготовок небольшой длины. В конструкции предусмотрены усиленная передняя бабка с планшайбой и высокая задняя бабка, обеспечивающая устойчивость детали.

Автоматы продольного точения

Предназначены для изготовления длинных тонких деталей. В отличие от конструкции классических станков, здесь движется не инструмент, а шпиндель с закрепленной в нем заготовкой.

Многошпиндельные автоматы

Позволяют параллельно или поэтапно обрабатывать несколько заготовок. Каждый шпиндель оборудован своим комплектом инструмента, что делает такие станки крайне продуктивными в массовом производстве.

Токарно-фрезерные центры

Совмещают функции токарного и фрезерного оборудования.

Это особенно ценно при производстве сложных изделий с высокой степенью обработки.

Критерии выбора токарного станка по металлу

Чтобы купить токарный станок по металлу для личного пользования, важно ориентироваться не только на цену или известность бренда, но и на ряд технических параметров, от которых напрямую зависит удобство и эффективность работы. Далее дадим основные рекомендации специалистов, которые помогут сделать осознанный выбор.

Первое, с чего стоит начать, – определить, какие задачи планируете решать с помощью устройства. От этого напрямую зависит его тип. Универсальный токарный станок по металлу подойдет для широкого спектра работ, а специализированные модели – для выполнения более точечных задач. Четкое понимание целей поможет избежать переплаты и купить действительно нужное оборудование.

Для домашних условий особенно актуальны компактные и легкие модели. Ограниченное пространство мастерской, гаража и отсутствие промышленного основания диктуют свои требования: токарный станок по металлу для дома должен помещаться на обычном столе или компактной тумбе. Тяжелые машины требуют отдельной площадки с усиленной конструкцией, что не всегда возможно в быту.

Фото: haritonovstock / Freepik

Подавляющее большинство частных домов и квартир не оборудованы трехфазной сетью (380 В), поэтому стоит выбирать станок, рассчитанный на стандартное подключение – 220 В. Это позволит обойтись без дополнительных затрат на электромонтаж и сразу подсоединить станок к обычной розетке.

Ориентируйтесь на габариты заготовок, с которыми планируете работать. Для большинства бытовых нужд достаточно станка, рассчитанного на детали диаметром до 40 мм – этого вполне хватит для ремонта, хобби или изготовления мелких конструкций.

Оптимальной мощностью для домашнего использования считается диапазон от 700 Вт до 1 кВт. Этого достаточно для стабильной работы с большинством металлов при умеренных нагрузках.

Асинхронные двигатели – лучший выбор для домашнего токарного станка. Они надежны, долговечны и требуют минимального обслуживания. К тому же такие устройства устойчивы к перегреву и перепадам напряжения.

От конструкции лимба зависит точность обработки – данный параметр нужно подбирать, исходя из требований к деталям. Обратите внимание и на наличие реверса – функция смены направления вращения заготовки будет полезной при выполнении некоторых операций. Уточняйте и диапазон регулировки оборотов.

Базовые модели часто поставляются без аксессуаров. Некоторые элементы, например, задняя бабка, линейки, резцедержатели, могут продаваться отдельно. Если есть возможность, выбирайте комплектацию «все в одном», особенно если не хотите тратить время на поиск совместимых дополнений.

Перед покупкой токарного станка по металлу для дома обязательно осмотрите оборудование лично. Обратите внимание на люфты, плавность хода суппорта, отсутствие повреждений и дефектов. Желательно избегать дистанционного заказа, если не уверены в продавце, – это снизит риск получить станок с заводским браком.

Факторы, влияющие на стоимость токарного станка по металлу

Цены на токарные станки по металлу варьируются в зависимости от множества факторов. Вот основные из них:

• Модель и функции – более современные и многофункциональные устройства стоят дороже.
• Габариты и масса – крупногабаритные станки требуют больше материалов и сложнее в производстве.
• Происхождение – импортное оборудование от известных производителей часто дороже отечественных аналогов.
• Оснащение – дополнительные опции (индикаторы, цифровые линейки, наборы резцов) могут значительно увеличить стоимость.

• Требования к размещению – необходимость в вентиляции, усиленном основании или нестандартной электросети увеличивает итоговые затраты.
• Обслуживание – стоимость владения включает расходные материалы, профилактику и ремонт.
• Тип металла – станки, способные обрабатывать твердые или тяжелые сплавы, требуют более мощных узлов и, соответственно, стоят дороже.
