Оборудование для шлифовки: виды и функционал

О чем речь? Оборудование для шлифовки используется на стадии конечной обработки детали, когда требуется привести размеры и класс чистоты поверхности к прописанным в документации требованиям.

На что обратить внимание? Существует несколько видов шлифовального оборудования в зависимости от конструкции и функционала. При выборе обращают внимание на мощность, напряжение, скорость вращения и подачи.

Задачи шлифовки металла

Шлифование представляет собой финишный этап обработки деталей, который следует за первичными операциями на токарном или фрезерном оборудовании. Этот процесс направлен на достижение высокой точности и гладкости поверхности.

Микроскопические частицы металла удаляются за счет трения абразивных элементов. При запуске оборудования для шлифовки абразивный пласт круга вступает во взаимодействие с заготовкой.

В зависимости от производственных условий применяется специализированное оборудование для шлифовки металла: плоскошлифовальные, круглошлифовальные и другие станки. Автоматическое обновление абразивного слоя, известное как самозатачивание круга, повышает эффективность работы инструмента.

Шлифовка отличается высоким энергопотреблением при относительно малой скорости удаления материала. Это связано с особенностями процесса:

• Основная часть абразивных зерен в круге остается неактивной, и лишь малая доля участвует в съеме стружки. Данный фактор является ключевым при выборе оборудования для шлифовки.
• Отрицательный передний угол контакта абразива с заготовкой. Такая геометрия увеличивает прочность зерен, но требует повышенных усилий, что ускоряет износ инструмента и снижает КПД оборудования для шлифовки металла. Оптимизация этих параметров позволяет снизить энергозатраты и повысить производительность.

Виды оборудования для шлифовки

Станки с числовым программным управлением (ЧПУ) выполняют задачи с максимальной точностью.

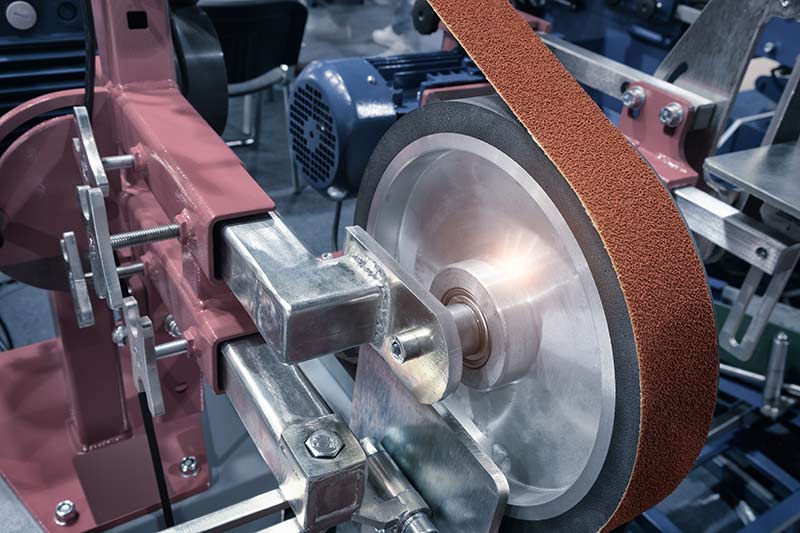

Фото: jit1115 / Freepik

Их работа почти полностью автоматизирована, оператору не нужно постоянно контролировать процесс. Это главное отличие от ручных или полуавтоматических моделей. Конструкция и функции шлифовального оборудования зависят от конкретных задач:

Плоскошлифовальные станки

Используются для обработки плоских поверхностей. Рабочий стол таких машин бывает прямоугольным или круглым. Над ним расположена стойка с подвижным шпинделем. Заготовку фиксируют на столе магнитными креплениями, тисками или другими приспособлениями. Это оборудование для шлифовки металла идеально подходит для создания ровных поверхностей с минимальной погрешностью.

Круглошлифовальные станки

Похожи на токарные, но предназначены для шлифовки длинных деталей круглой формы (валы, оси). Заготовку закрепляют в патроне передней бабки, а задняя бабка поддерживает противоположный конец. Подача детали и шпиндельной бабки может быть продольной или поперечной – это зависит от конструкции станка.

Некоторые модели позволяют устанавливать заготовку под углом, что расширяет возможности оборудования для шлифовки металла.

Внутришлифовальные станки

Предназначены для обработки внутренних цилиндрических и конических поверхностей (отверстия, втулки). Шпиндель станка можно позиционировать так, чтобы шлифовать даже торцы деталей. Заготовку фиксируют в патроне или на планшайбе, а шпиндель двигается вдоль или поперек оси. Встроенная система охлаждения с насосом и магнитным сепаратором защищает инструмент от перегрева. Шпиндельная бабка поворачивается до 45°, что упрощает работу с деталями сложной формы.

Такое оборудование для шлифовки металла обеспечивает высокое качество обработки внутренних поверхностей, что особенно важно в машиностроении и производстве точных деталей.

Бесцентрошлифовальные

В данном типе оборудования для шлифовки металла заготовка фиксируется на специализированной опорной платформе и располагается между ведущим и шлифовальным кругами.

Последние вращаются в одном направлении, но с разной скоростью, что создает повышенное трение между заготовкой и ведущим элементом. Это обеспечивает равномерное снятие материала.

Шлифовальный круг устанавливается под углом 1–7° относительно оси вращения детали. Такая конфигурация позволяет заготовке перемещаться вдоль оси по направляющему ножу, обеспечивая полную обработку поверхности за один проход.

Ключевое преимущество оборудования для шлифовки этого типа – минимальное время на загрузку и выгрузку деталей. Это делает станки идеальными для серийного выпуска продукции. Для автоматизации процесса можно использовать наклонный лоток: заготовки самостоятельно подаются в зону обработки, а после шлифовки перемещаются в приемный контейнер.

Многоосевые шлифовальные станки

Это высокотехнологичное оборудование для шлифовки металла, требующее предельной точности при работе с параметрами шероховатости, геометрией и размерами. Многоосевые системы позволяют обрабатывать такие детали сложной конфигурации, как лопатки турбин, спиральные сверла, фрезы с многоуровневой заточкой или импеллеры с изогнутыми поверхностями.

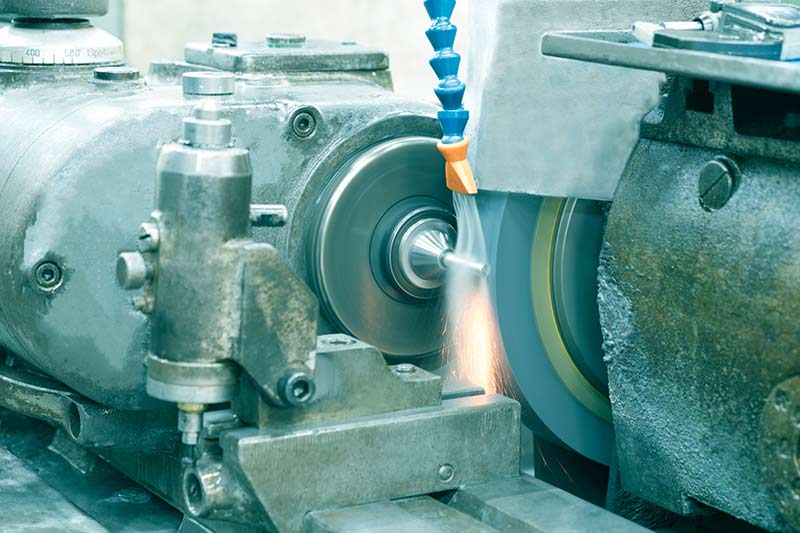

Фото: czdistagon / Freepik

Станки востребованы в авиакосмической индустрии, судо- и автомобилестроении, а также в производстве пресс-форм.

Резьбошлифовальные

Современные станки с ЧПУ этого типа активно применяются в энергетике, авиационном моторостроении и инструментальном производстве. Они предназначены для точной обработки резьбы на круглых и плоских протяжках, включая заточку передних поверхностей и вершин зубьев даже при наличии наклонных канавок.

Точность достигается за счет автоматической измерительной головки, которая контролирует каждый этап обработки. Все параметры операции сохраняются в памяти системы, что позволяет быстро воспроизводить настройки для идентичных деталей. Это оборудование для шлифовки металла значительно сокращает время переналадки и повышает производительность, особенно в условиях массового производства.

Критерии выбора оборудования для шлифовки

После выбора типа станка необходимо подобрать конкретную модель, соответствующую вашим производственным условиям.

Рассмотрим характеристики, которые влияют на производительность как ленточных, так и плоскошлифовальных станков:

• Мощность оборудования для шлифовки напрямую определяет скорость обработки деталей. Например, такие маломощные модели, как Blacksmith GM1-100-B (1500 Вт), идеальны для небольших автомастерских с ограниченным объемом работ. Для крупных заводов и производственных линий лучше подходят высокомощные станки, к примеру, Proma PBP-400A (10 500 Вт). Их использование позволяет обрабатывать значительное количество заготовок за смену благодаря высокой скорости шлифовки, что существенно повышает общую производительность.
• Напряжение указывает, к какой электросети можно подключить оборудование для шлифовки металла. Если в вашей мастерской доступна только однофазная сеть 220 В, выбирайте станки с мощностью до 2000 Вт. Для профессиональных задач, где требуется высокая производительность, подойдут модели вроде Optimum BSM150 (4000 Вт), рассчитанные на трехфазное питание 380 В. Такие агрегаты обычно используются на крупных предприятиях, где установлена соответствующая инфраструктура.

Индивидуальные параметры ленточных станков:

• Скорость движения полотна – этот показатель варьируется от 160 м/мин (Jet EHVS-80) до 4000 м/мин (Optimum BSM150 3321150). Высокоскоростное оборудование для шлифовки металла востребовано на предприятиях с поточным производством, где требуется обрабатывать сотни деталей в день. Для частных гаражей или небольших мастерских, где ежедневно шлифуют лишь несколько заготовок, достаточно моделей с умеренной скоростью – это поможет избежать неоправданных затрат на избыточную мощность.
• Ширина рабочей ленты – определяет максимальный размер заготовок, которые можно обработать на станке. Узкие ленты (25 мм, как у AIKEN MSB 1220/07-1) подходят для шлифовки мелких деталей в ремонтных мастерских. Широкие ленты (152 мм, как у Proma BPS-152) применяются на промышленных предприятиях, где требуется обработка крупногабаритных элементов, например, панелей или длинных металлических профилей.

Индивидуальные параметры плоскошлифовальных станков:

• Скорость вращения шпинделя измеряется в оборотах в минуту (об/мин) и влияет на быстроту финишной обработки. Например, модель Jet JPSG-1020A (3450 об/мин) подходит для массового производства, где критична высокая скорость цикла. Если же шлифовка выполняется эпизодически, как в небольших цехах, можно выбрать станки с меньшей производительностью, например, Jet JPSG-1024A (1725 об/мин).
• Скорость передвижения рабочего стола измеряется в метрах в минуту (м/мин) и напрямую влияет на время обработки. Стол оборудования для шлифовки металла может двигаться в двух направлениях – продольном и поперечном, что обеспечивает две степени свободы. Зная габариты заготовки (длину и ширину) и степень быстроты движения стола, можно рассчитать продолжительность шлифовки. Например, для детали размером 150х150 мм, обрабатываемой на станке со скоростью 23 м/мин, время шлифовки составит около 10 секунд.

Для предприятий с крупными производственными объемами критично выбирать оборудование для шлифовки металла с высокой скоростью перемещения стола. Это сокращает цикл обработки каждой детали, повышая общую производительность и снижая затраты на единицу продукции.

От размеров обрабатываемых деталей зависят следующие параметры станков:

• Габариты рабочего стола определяют максимальную длину и ширину детали, которую можно обработать. Если заготовка выходит за его параметры, ее края останутся необработанными. Для таких крупногабаритных элементов, как металлические плиты или длинные валы, подойдет оборудование для шлифовки металла с большим столом, например, Proma PBP-400A (305х1020 мм). Для компактных мастерских рациональнее выбрать модель PROMA PBP-170M (152х340 мм), которая экономит пространство без ущерба для функциональности.
• Расстояние между шпинделем и столом – параметр задает максимальную высоту обрабатываемой детали. Чем оно больше, тем выше заготовку можно разместить. Например, станок Jet JPSG-1020A с расстоянием 415 мм подходит для средних по высоте элементов, а Jet JPSG-1024A (508 мм) позволяет работать с более массивными деталями, такими как корпуса или высокие кронштейны.
• Ход стола (поперечный и продольный) – определяет площадь шлифования за один цикл без переустановки заготовки. Например, оборудование для шлифовки Jet JPSG-1024A с ходом 650х310 мм обрабатывает крупные участки за один проход, сокращая время на переналадку. Это особенно важно на производствах с большими объемами, где каждая минута влияет на общую производительность.

Выбор режима работы оборудования для шлифовки

Режим определяется с учетом многочисленных факторов: конечной шероховатости или гладкости, необходимой точности, свойств металла (состава, твердости), характеристик детали (формы, размера, назначения), типа и параметров станка (мощности, функций), а также качеств круга – количества абразивных частиц и их связки, материала зерен, их форм и степени заостренности кромок.

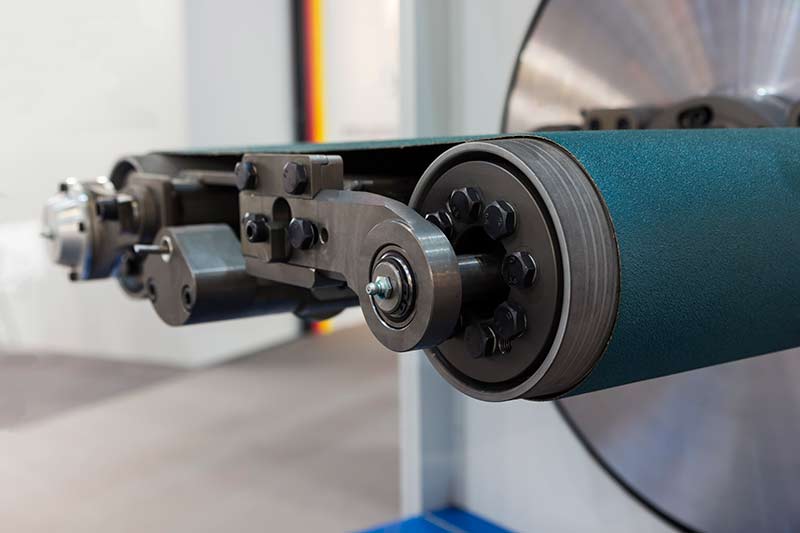

Фото: EyeEm / Freepik

При выборе оптимального режима обработки необходимо учитывать несколько ключевых параметров:

• интенсивность вращения абразивного круга – определяет скорость съема материала;
• смещение заготовки – влияет на равномерность обработки;
• глубину резания – регулирует толщину слоя, удаляемого за один проход;
• поперечную подачу – позволяет обрабатывать детали сложной геометрии.

Скорость вращения круга подбирается в зависимости от диаметра инструмента и технических возможностей оборудования для шлифовки.

Для достижения максимальной эффективности рекомендуется использовать абразивный круг наибольшего допустимого диаметра, указанного в паспорте станка. Шпиндель при этом настраивается на предельные обороты, обеспечивая стабильную скорость вращения без скачков.

Скорость подачи заготовки – влияет на равномерность съема материала. Рассчитывается, исходя из диаметра круга и возможностей оборудования для шлифовки металла. В современных моделях с ЧПУ этот параметр часто настраивается автоматически после ввода исходных данных.

Глубина резания – критичный параметр, особенно при черновой обработке. Максимальное значение определяется прочностью заготовки, абразивностью круга и техническими характеристиками станка. Для большинства операций глубина не должна превышать 0,05 поперечной длины абразивного зерна. Превышение приводит к засорению пор круга стружкой и снижению эффективности.

При возникновении прижогов на поверхности или работе с маложесткими металлами глубину резания необходимо уменьшать. Такие режимы особенно важны при финальной обработке прецизионных деталей.

Продольная подача регулируется в зависимости от ширины абразивного круга. При черновой обработке за один проход рекомендуется охватывать 40–85 % его протяженности в поперечнике, например, для диаметра 50 мм это составит 20–42,5 мм. При чистовом шлифовании подача не должна превышать 90 % ширины. Превышение этого значения приводит к появлению спиральных полос из-за неравномерного контакта круга с заготовкой.
