Программирование станков с ЧПУ: основы, терминология, процесс

О чем речь? Программирование станков с ЧПУ – создание управляющих программ для автоматизированного оборудования, которое определяет траекторию инструмента и параметры обработки детали. Технология преобразует 3D-модель в набор команд (G-кодов), понятных машине.

Как выполняется? Основные этапы – проектирование в CAD-системах (например, AutoCAD), генерация кода через CAM-софт (Fusion 360, ArtCAM) и тестирование на симуляторе. Для разных операций (фрезерование, токарная обработка) используются специфические циклы и корректоры инструмента.

Что собой представляют станки с ЧПУ

Обработка на станках с ЧПУ – широко распространенная технология, применяемая в самых разных условиях – от небольших мастерских до крупных заводов.

Аббревиатура «ЧПУ» расшифровывается как «числовое программное управление». Суть программирования обработки на станках с ЧПУ заключается в том, что компьютерная программа управляет машиной, которая удаляет лишний материал с исходной заготовки.

Этот универсальный метод подходит для отделки разных материалов: металлов, различных пластмасс, дерева, стекла и современных композитов. Технология нашла применение в автомобилестроении, авиационной и космической промышленности.

К этой категории относятся фрезерные и токарные станки с ЧПУ, а также лазерные граверы, резаки, многофункциональные обрабатывающие центры, электроэрозионные и абразивные устройства. 3D-принтеры различных типов тоже относятся к данной группе, хотя используют аддитивный принцип, а не субтрактивный.

Существуют и многофункциональные устройства, которые могут совмещать, например, фрезерование и 3D-печать. Понимание принципов работы подобных систем является важной частью основ программирования станков с ЧПУ.

Оборудование с числовым программным управлением, работающее на субтрактивном методе, принципиально отличается от аддитивных технологий, таких как 3D-печать, или процессов типа литья под давлением или штамповки. В процессе обработки деталей на станках с ЧПУ режущий инструмент последовательно снимает стружку с заготовки, формируя требуемую геометрию. В то же время 3D-принтеры создают объект путем добавления материала слой за слоем.

Автоматизированная обработка на станках с числовым программным управлением обеспечивает точность и повторяемость, а также демонстрирует экономическую эффективность при производстве небольших серий деталей.

Однако возможности по изготовлению особо сложных деталей, а также экономическая целесообразность при очень крупных тиражах могут быть ограничены. Для эффективного управления оборудованием необходимы глубокие знания методов программирования для станков с ЧПУ.

Типы станков с ЧПУ и основы их программирования

Обработка детали часто требует последовательного выполнения операций на разных типах станков с ЧПУ. Выбор оборудования зависит от сложности геометрии модели, необходимости создания отверстий, пазов и других элементов. Деталь может пройти несколько технологических этапов на подобном оборудовании:

• Основы программирования токарных станков с ЧПУ включают управление движением резца для придания детали цилиндрической или конической формы, отрезания заготовки, нарезания канавок и подрезания торцов.
• Программирование фрезерного станка с ЧПУ управляет траекторией вращающейся фрезы для обработки плоскостей, создания лысок, пазов различной формы.
• Сверлильные устройства предназначены для создания отверстий, а также для операций долбления.

Фото: megafilm / freepik.com

• Шлифовальное оборудование применяется как для обработки поверхностей с высокой точностью и чистотой, так и для удаления сварных швов.
• Многоцелевые обрабатывающие центры сочетают возможности фрезерных, токарных, сверлильных и иногда шлифовальных станков.

Современные предприятия оснащены разнообразными станками с ЧПУ. Это дает возможность выполнять весь спектр необходимых технологических операций – от изготовления простых деталей до сложных пространственных конструкций.

Важное замечание: выбор конкретной системы программирования станков с ЧПУ и языков программирования станков с ЧПУ зависит от поколения оборудования, установленной на нем управляющей системы и типа самого устройства.

Понятие и термины, связанные с программированием станков с ЧПУ

Прежде чем приступать к изучению курсов и учебных материалов, важно разобраться с базовыми понятиями и терминологией программирования станков с ЧПУ.

Это создаст прочную основу для понимания более сложных тем:

Основные коды программирования станков с ЧПУ

Основополагающими элементами языков программирования станков с ЧПУ выступают G- и M-коды. G-команды задают направления движения режущего инструмента и скорость обработки. К примеру, команда G01 задает прямолинейное перемещение, а G02 и G03 определяют движение по окружностям. M-команды контролируют дополнительные процессы, включая запуск и остановку вращения шпинделя, активацию системы охлаждения и смену инструментов. Так, код M03 запускает верчение инструмента по часовой стрелке, а M05 прекращает его работу.

Интерполяция

Интерполяция – это методика расчета координат промежуточных позиций между известными точками. В технологии ЧПУ применяются два ее типа – линейную и круговую – для формирования пути перемещения инструмента. Первая (G01) обеспечивает перемещение приспособления по прямолинейному отрезку между двумя указанными позициями, тогда как вторая (G02 и G03) задает движение по дуге.

Постпроцессор

Так называют программное обеспечение, предназначенное для преобразования данных из CAD/CAM-систем в понятный формат для конкретной модели станка с ЧПУ. Оно адаптируется под характеристики оборудования с учетом типа контроллеров, числа осей и набора допустимых инструкций. Задача постпроцессора заключается в точном и надежном функционировании станочного оборудования.

CAD/CAM системы

Системы Computer-Aided Design (CAD) и Computer-Aided Manufacturing (CAM) предназначены для проектирования изделий и производственных процессов. В первой разрабатывают трехмерные модели деталей, а вторая служит инструментом для формирования управляющих программ для программирования станков с ЧПУ.

Среди известных решений выделяются такие платформы, как SolidWorks, AutoCAD, Fusion 360 и Mastercam.

Что важно учитывать при программировании станков с ЧПУ

Компьютер выделяет каждому приложению отдельный блок чистой памяти, тогда как станок запоминает свое состояние даже после выключения питания. Запуск новой программы на устройстве вовсе не гарантирует знания текущих положений всех механизмов и состояния оснастки. Без предварительной проверки система может привести к аварии, попытаться переместить инструмент дальше возможного предела, что приведет к поломке инструмента или привода.

Поэтому обязательным этапом подготовки каждого запуска становится исполнение специальных команд инициализации и сброса. Вместо простого мониторинга положения элементов лучше провести полный цикл обнуления, чтобы убедиться, что каждая деталь находится точно там, где ей положено быть согласно программе.

Кроме того, важно помнить, что машина обрабатывает реальные материалы – металл, пластик, камень и др. с характерными особенностями. Материал может обладать дефектами, неравномерностью структуры, склонностью к деформации или растрескиванию. Инструменты также имеют ограничения по нагреву, скорости вращения и нагрузкам.

Ошибка в компьютерной программе чаще всего приводит лишь к сбою, исправляемому простым перезапуском. Но неточность в управлении устройством, особенно при ручном программировании станков с ЧПУ, способна вызвать серьезные повреждения дорогостоящего инструмента или испортить заготовку.

Программы для программирования станков с ЧПУ

Создание управляющих программ (УП) для станков с ЧПУ требует соблюдения строгих принципов работы:

• При программировании обработки на станках с ЧПУ деталь рассматривается как точное геометрическое тело в пространстве.
• Система программирования станков с ЧПУ всегда учитывает согласованное перемещение инструмента и заготовки в рабочей зоне машины.

• Путь движения задается не рабочей кромкой, а центром инструмента.
• Инструмент перемещается между опорными точками по прямым линиям (G01), дугам окружности (G02, G03) или сложным кривым.
• Точки пересечения или изменения траектории (узловые точки) являются координатами программирования станков с ЧПУ и вносятся в УП.
• УП формируется последовательностью кадров, причем каждый содержит законченную команду.

Чем сложнее геометрия детали, тем больше кадров в программе.

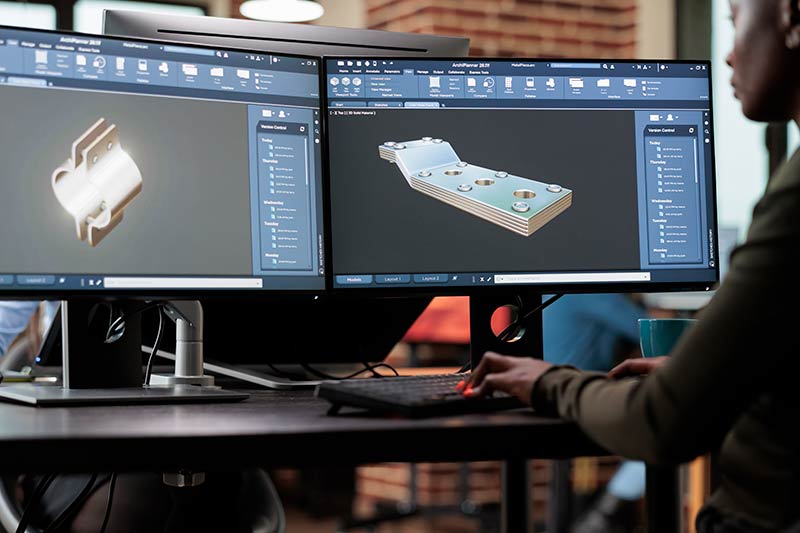

Основные программы САПР:

• Мировой лидер и стандарт де-факто. Поддерживает программирование в 2D- и 3D-средах, создание чертежей любой сложности, параметрическое и твердотельное моделирование. Это универсальная платформа для машиностроения, архитектуры, строительства и других отраслей. Используется как основа для многих CAM-модулей.
• Мощная и более доступная альтернатива AutoCAD. Сохраняет полную совместимость с форматом DWG, включает продвинутые инструменты параметрического моделирования и поддержку BIM-технологий. Хорошо интегрируется с CAM-системами.
• Autodesk Inventor. Профессиональная 3D САПР для машиностроения и промышленного дизайна. Отличается мощными средствами проектирования сборок, параметрического моделирования, генерации конструкторской документации, интеграцией с AutoCAD, Revit, 3ds Max. Адаптирован под российские ГОСТ. Прямая связь с CAM-системами (включая Fusion 360 CAM) упрощает параметрическое программирование станков с ЧПУ.
• Компас-3D. Ведущее отечественное решение для параметрического 3D-моделирования. Широко применяется в машиностроении, приборостроении, строительстве. Полная поддержка ЕСКД (единой системы конструкторской документации) и ГОСТ.

Фото: DC Studio / freepik.com

• PTC Creo (ранее Pro/ENGINEER). «Тяжелая» САПР для параметрического проектирования сложнейших изделий и огромных сборок (самолеты, корабли, промышленные установки).
• Siemens NX. Комплексная PLM-платформа с мощнейшими модулями CAD/CAM/CAE. Предназначена для проектирования и программирования обработки самых технологически сложных изделий. Поддерживает многопользовательскую работу, кросс-платформенность (Windows/Linux), обладает уникальными возможностями для промышленного дизайна и мехатронного моделирования.
• Fusion 360. Облачная CAD/CAM/CAE платформа. Позволяет пользователям работать над проектом удаленно и совместно в реальном времени. Отличный выбор для стартапов и образования.

Подбор оптимальных программ для программирования станков с ЧПУ зависит от конкретных задач технолога или проектировщика, масштаба производства, требуемой функциональности и необходимости интеграции в общую цифровую среду предприятия.

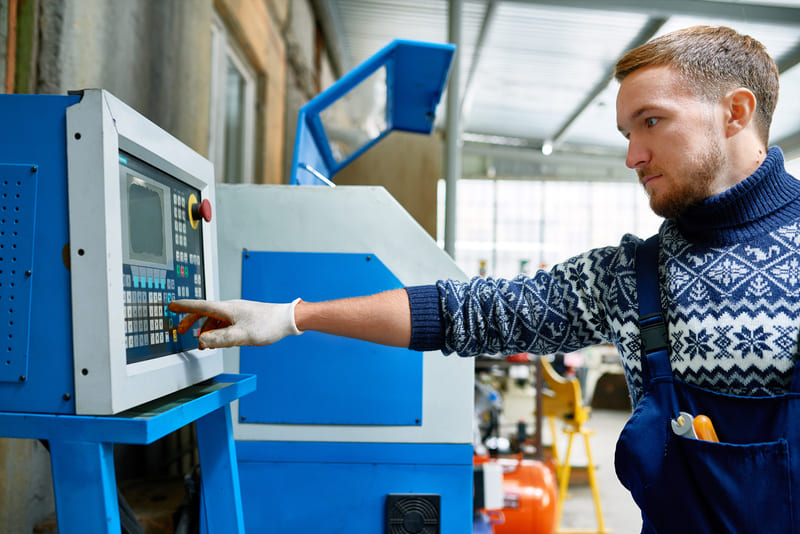

Как улучшить навыки программирования станков с ЧПУ

Изучите фундаментальные принципы

Осваивайте ключевые термины и концепции, такие как G-коды, M-команды и виды интерполяции. Глубокое понимание основ упростит обучение новым инструментам и приемам. Начните с написания простейших программ, постепенно усложняя задачи.

Например, начните с задания простой линейной траектории инструмента, а затем дополните ПО элементами круговой интерполяции.

Используйте симуляционные программы

Симуляторы ЧПУ, такие как CNC Simulator Pro или Fusion 360, позволят увидеть работу ваших программ и оценить влияние их настроек на движение инструмента. Такие приспособления позволяют выявлять ошибки и тестировать ПО без риска повреждения реального оборудования. Так, в Fusion 360 вы можете создать цифровую модель изделия, автоматически сгенерировать траекторию движения инструмента и визуально проверить правильность своей программы на виртуальной машине.

Применяйте новые знания на практике

Реально работайте над проектами. Стартуйте с простых заданий, например, изготовления небольшой детали с использованием стандартных операций вроде сверления отверстий или плоскостного фрезерования. Постепенно увеличивайте сложность проектов, осваивая обработку резьбовых соединений, изготовление пазов и глубоких полостей.

Перенимайте опыт мастеров

Регулярно посещайте блоги и видеоресурсы ведущих экспертов в области ЧПУ. Профессионалы нередко делятся ценными рекомендациями и хитростями, которые ускорят ваше обучение. Например, популярный блог «CNC Cookbook» постоянно публикует статьи о тонкостях программирования и особенностях работы с оборудованием с ЧПУ, а канал «Titans of CNC» предлагает полезные уроки и тематические проекты для пользователей.

Регистрируйтесь в сообществах и форумах

Форумы и сообщества предоставляют отличную возможность обсуждать проблемы, получать консультации и делиться опытом с коллегами.

Фото: seventyfour / freepik.com

Вы можете найти много полезных советов и обсудить актуальные вопросы на ресурсах вроде PracticalMachinist.com, где пользователи ежедневно решают задачи, связанные с программированием обработки деталей на станках с ЧПУ.
