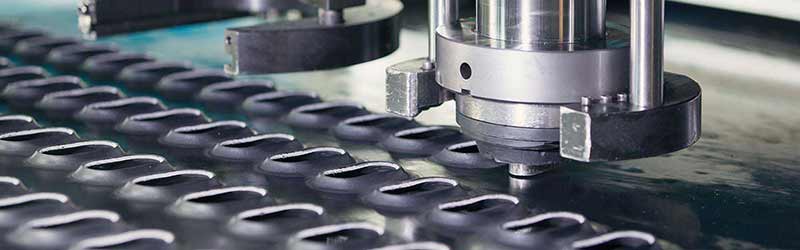

Координатная пробивка металла: задачи, оборудование, технология

О чем речь? Координатная пробивка металла – создание отверстий одним мощным ударом. Данная технология востребована при создании ограждений, витрин, рекламных конструкций.

На что обратить внимание? Процесс пробивки бывает ручным, полуавтоматическим и автоматическим, на базе оборудования с ЧПУ. Выбор подходящего станка зависит от вида металла и его толщины.

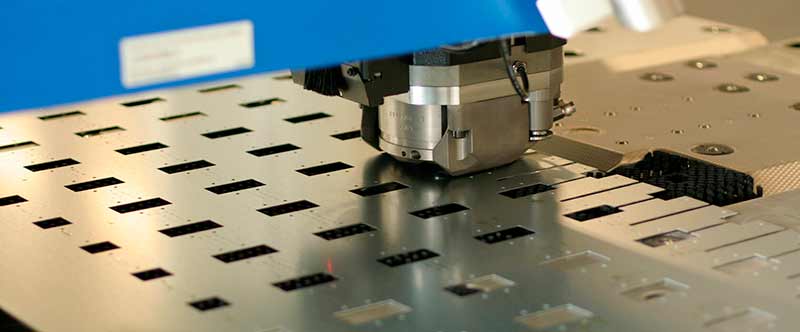

Понятие и преимущества координатной пробивки металла

Координатная пробивка металла представляет собой специализированную технологию обработки листового материала, при которой отверстия формируются за счет импульсного воздействия на поверхность с помощью пуансона определенной геометрии. В процессе подобного воздействия происходит нарушение связей кристаллической структуры металла без его существенной деформации.

Подбор мощности оборудования производится на основе характеристик обрабатываемого металла, включая его тип, толщину и размеры отверстий.

Использование координатно-пробивных станков с ЧПУ позволяет существенно ускорить ход изготовления деталей, особенно в условиях серийного производства, что делает данный метод оптимальным для массового выпуска комплектующих и последующей сборки различных устройств и конструкций.

Наряду с координатной пробивкой листового металла на предприятиях применяются и другие методы обработки: лазерная и плазменная резка или традиционное сверление. Однако пробивание отличается рядом значительных преимуществ:

• быстрая и точная обработка деталей благодаря программируемому контролю и автоматическому выполнению заданий;
• независимость производительности от формы и размеров отверстий, в отличие от лазерной технологии;
• отсутствие термического воздействия на металл, благодаря чему исключается его нагрев и термическая деформация, а также экономится электроэнергия;

• простота и скорость перенастройки оборудования путем замены рабочих инструментов (пуансона и матрицы), что позволяет обрабатывать широкий спектр материалов;
• высокая эффективность работы оборудования, КПД которого достигает 85 %, благодаря концентрированному характеру импульсного воздействия.

Однако координатная пробивка металла имеет и некоторые недостатки:

• возможность ошибок позиционирования отверстий из-за программных сбоев, скачков напряжения или механических неисправностей, что может привести к браку продукции;
• постепенное затупление режущих кромок пуансона при продолжительной эксплуатации, требующее регулярного обслуживания и замены инструмента, иначе возникают дефекты и заусенцы;

• ограниченный ход пуансона, обеспечивающий высокую скорость работы, может привести к повреждениям поверхности заготовки при дефектах режущего инструмента или при работе с толстыми листами;
• при создании отверстий диаметром, сопоставимым с толщиной металла, может наблюдаться концентрация напряжений и появление микротрещин, которые можно предотвратить посредством регулярной заточки инструмента.

Большинство указанных недостатков легко предотвращается путем своевременного технического обслуживания, регулярного контроля и замены расходных элементов. Это позволяет сохранить стабильность производственного процесса и обеспечить высокое качество выпускаемых деталей.

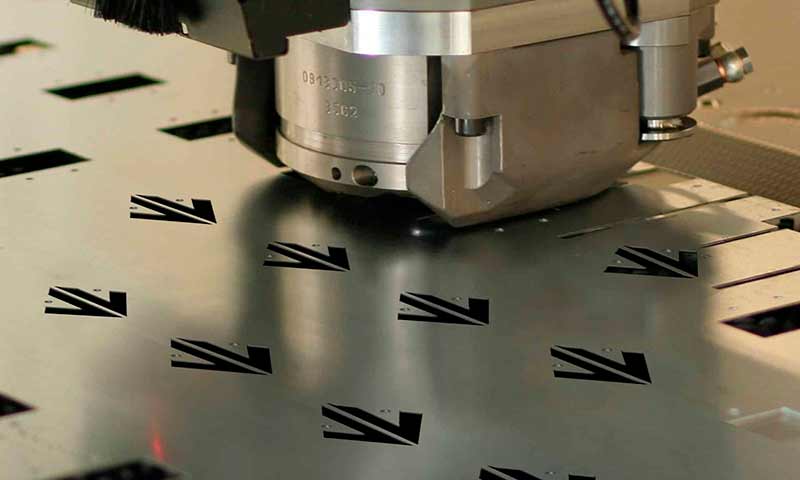

Технология координатной пробивки металла

Координатная пробивка металла основана на холодной штамповке и осуществляется следующим образом:

• Пуансоном, обладающим специальной конфигурацией, прикладывается усилие по контуру необходимого отверстия.
• С обратной стороны располагается матрица, форма которой практически полностью повторяет очертания пуансона, но немного отличается по размерам. Она создает ответную реакцию на воздействие пробойника.

• Под действием двух встречных сил возникает изгибающее усилие с минимальным плечом приложения.
• Это усилие переходит в поперечную нагрузку, достигающую максимальных значений, приводя к разрыву материала.
• В результате разрушается структура металла, формируется отверстие нужных параметров.

Величина давления, которое оказывает станок на металл, зависит от мощности привода оборудования и качества заточки инструмента. Для повышения точности и качества обработки важно использовать пуансоны и матрицы с идеально заточенными гранями.

Согласно производственным стандартам, координатная пробивка включает четыре основные разновидности, которые выбираются в зависимости от типа пуансона и наличия функции его поворота на оборудовании:

• Сквозная – классическая технология, при которой отверстия полностью вырубаются по заданным размерам и форме.
• Пуклевка – методика, при которой кромка листа загибается в заданном направлении во время вращения инструмента. Эта функция применяется для создания вентиляционных отверстий в бытовых и промышленных устройствах, где выступающие края используются как элементы воздухозабора.

• Формовочная – используется, когда требуется специальная деформация краев отверстия для достижения конкретной конфигурации.
• Частичная – предназначена для выполнения гравировки и создания ребер жесткости без полного прорезания материала, увеличивая прочность и устойчивость детали.

Сфера применения координатной пробивки металла

Метод координатной пробивки металла особенно востребован в машиностроении и строительных работах. Перфорированные металлические листы, произведенные посредством данного способа, широко применяются для монтажа конструкций, декоративных элементов и других специальных деталей.

Координатная пробивка металла успешно применяется при изготовлении:

• элементов ограждений;
• компонентов специализированного оборудования и станков;
• строительных и сборочных конструкций;
• различных витрин;
• производственных и складских стеллажей;
• рекламных щитов и других изделий.

Штампы для перфорирования и пробивки отверстий создаются индивидуально, что позволяет проектировщикам реализовывать нестандартные и сложные формы и размеры отверстий и конструктивных элементов.

Использование данной технологии обеспечивает высокий уровень обработки металлических заготовок, серийное производство разнообразных деталей и возможность выполнения индивидуальных заказов по персональным требованиям.

Оборудование для координатной пробивки металла

Оборудование, предназначенное для пробивки отверстий в металлических заготовках, делится на два основных типа:

• ручные и полуавтоматические установки;
• полностью автоматические системы.

Основными рабочими инструментами таких станков выступают штампы и пробойники.

К первой группе относятся устройства, функционирующие на основе механических, гидравлических или электрических приводов и требующие участия оператора. Вторая категория представлена высокотехнологичными координатно-пробивными машинами с ЧПУ, которые выполняют операции в автоматическом режиме без вмешательства человека.

Современные автоматизированные системы постепенно вытесняют морально устаревшие станки с ручным управлением и гидравлическими агрегатами. Это обусловлено рядом весомых преимуществ:

• высокая функциональность оборудования и возможность быстрой перенастройки под выполнение разных задач;
• значительно более высокая производительность, в десятки раз превышающая аналоги с ручным управлением;
• простота освоения и интуитивно понятное управление процессом;
• высокая точность обработки и минимальный риск появления брака.

Чем выше плотность и толщина обрабатываемого металла, а также объемы выпускаемой продукции, тем большей мощностью должен обладать пробивной станок.

Ключевыми характеристиками координатно-пробивной машины считаются усилие, которое она способна реализовать, и размеры рабочего стола. Эти параметры определяют эффективность производства, стабильность работы и скорость выполнения операций.

Кроме того, оборудование варьируется по таким показателям, как:

• предельные габариты обрабатываемого листа;
• допустимый диаметр пуансона;
• диапазон перемещения по координатам X и Y;
• скорость подачи и перемещения заготовки;
• максимальная частота ударов (уд/мин);
• тип и мощность привода;
• особенности управляющей системы.

Большинство современных пробивных комплексов поддерживают совместимость с различными типами пуансонов, матриц, пробойников и съемников, отличающихся формой, размером и конфигурацией. Это дает возможность адаптировать оборудование под широкий спектр производственных задач.
