Гибочный пресс: виды, принцип работы, рекомендации по выбору

О чем речь? Гибочный пресс – промышленное оборудование, предназначенное для пластической деформации металлических заготовок с целью придания им заданной формы. Широко используется в машиностроении, строительстве и производстве металлоконструкций.

Как работает? Принцип действия основан на приложении усилия к заготовке через пуансон и матрицу, что позволяет выполнять гибку под точными углами без нарушения структуры материала. Современные прессы бывают гидравлическими, механическими или пневматическими, которые выбирают в зависимости от требуемой точности и производительности.

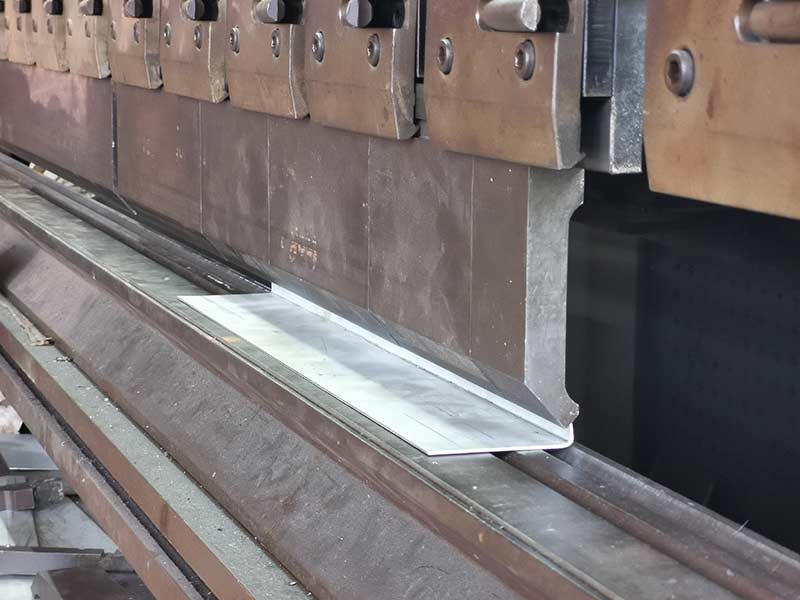

Виды гибочных прессов по типу привода

Оборудование для сгибания листов металла бывает нескольких разновидностей, каждая рассчитана на свои задачи и бюджет. Выбирают гибочный пресс по типу привода, габаритам и тому, как часто он нужен для обработки металла.

Ручные станки

Самое простое оборудование для повседневных операций: занимает мало места, работает от усилий оператора и подходит для мелких партий. Лист гнут рычагами, поэтому листовой гибочный пресс ручного типа понятен даже новичку.

Электромеханическое оборудование

В цехах заводов используются крупные автоматизированные станки. Здесь усилие создает электродвигатель, а оператор задает режимы с помощью кнопок. Такой гибочный пресс делает работу стабильно и без лишней физической нагрузки.

Фото: Ekaharwito / freepik.com

Гидравлические и пневматические гибочные прессы

В основе работы такого оборудования – гидро- и пневмоцилиндры, которые обеспечивают давление при гибке. Сила передается на особый нож, который прижимает лист к траверсе. Для точной работы применяют матрицы для гибочных прессов и пуансоны.

Электромагнитные станки

В них используются мощные катушки соленоида, которые создают магнитное поле и притягивают части механизма. За счет этого обеспечивается сжатие, и деталь гнется под прессом. Такой листовой гибочный пресс хорош для тонкого материала.

Электромагнитное оборудование бывает двух видов – ручное, где движение задает двигатель, а усилие прикладывает оператор, и автоматическое, где все делает система. В обоих случаях нужна корректная настройка гибочного пресса.

Задача оператора – задать параметры, уложить заготовку и снять готовую деталь. ЧПУ снижает брак и помогает быстро выпускать одинаковые изделия. Для этого в программе есть нужные режимы и предустановки.

Оборудование различают не только по приводу, но и по размеру рабочей зоны. Ширина станка должна позволять класть стандартные листы. Если нужно согнуть широкие профили, выбирайте модели длиной свыше 3 м.

Пресс применяют и для производства коньков двускатных крыш и других кровельных элементов.

Небольшие прессы рассчитаны на детали до метра. На них делают кормушки для грызунов, поддоны для клеток и другие легкие изделия. Выполнять подобные мелочи на огромном станке неудобно, сложно найти верную позицию на траверсе.

Оборудование отличается по усилию. Оно зависит от привода и массы платформы. Одни станки легко гнут лист толщиной 3,5 мм, другие берут только тонкий металл. Это важно учитывать при выборе гибочного инструмента для листогибочных прессов.

Толстый металл вручную не согнуть. Есть ручные модели с гидроусилением, но они тоже рассчитаны на тонкие листы. Траверса и пуансон для гибочного пресса в подобных устройствах не предназначены для очень жестких заготовок.

Виды гибочных прессов по способу воздействия на заготовку

В современном промышленном оборудовании применяют два основных подхода к гибке: воздушный (свободный) и калибровочный методы. Первый обеспечивает большую свободу действий, но уступает по точности, второй, наоборот, гарантирует максимальную точность, но возможности ограничены.

Прессы с воздушным методом гибки

Воздушный метод подразумевает наличие свободного пространства («воздушного зазора») между металлической деталью и боковыми поверхностями матрицы. Данный способ наиболее популярен.

Процесс выглядит следующим образом: траверса с установленным пуансоном продавливает лист металла на заданную глубину по оси Y внутрь углубления матрицы. Метод назван «воздушным», так как при деформации лист находится в подвешенном состоянии над поверхностью матрицы, не касаясь стенок.

Таким образом, итоговая геометрия детали не связана напрямую с профилем матрицы гибочного пресса, а зависит исключительно от глубины погружения пуансона по оси Y. Пользователь может установить значение Y-координаты с точностью до сотых долей миллиметра, что требует филигранной работы мастера, ведь правильный угол достигается путем точного подбора положения пуансона, причем оптимальное значение индивидуально для каждого изделия и зависит от ряда факторов, таких как:

• индекс деформационного упрочнения;
• толщина листа;
• требуемый допуск на точность.

Основные плюсы воздушных прессов:

• экономия на инструментарии;
• невысокое рабочее усилие;
• широкий спектр возможных углов гибки;
• высокая универсальность – смена оснастки необязательна;
• большое раскрытие матрицы снижает нагрузку на механизм и улучшает обработку толстых листов.

Однако воздушные прессы не лишены недостатков:

• часто необходимо вспомогательное оборудование, что сокращает первоначальную выгоду от низкой стоимости самого станка;
• погрешности при формировании угла гибки особенно выражены на тонких листах;
• невозможность точно повторить операцию на разных марках металла;
• пригодны главным образом для простых технологических процессов.

Прессы с возможностью калибровки

Особенностью такого оборудования является плотное соприкосновение листа металла со стенками матрицы. Хотя калибровка известна давно, она продолжает оставаться востребованной при изготовлении определенных типов изделий.

Фото: .yaroslav / freepik.com

Метод калибровки подходит почти ко всем видам металла. Основное достоинство калибровочных прессов заключается в полном отсутствии упругой деформации. Независимо от механических качеств материала, углы гибки остаются стабильными и предсказуемыми.

Во время работы металл прочно фиксируется между пуансоном и стенками матрицы.

Достоинства прессов с калибровкой:

• нулевые значения остаточной деформации, позволяющие избежать ошибок при сгибании любых марок металла;
• минимальный внутренний и максимальный наружный радиус;
• глубокие U-образные каналы;
• возможна обработка толстых листов с применением твердых пуансонов и полимерных матриц;
• совместимость с производственными линиями, использующими грубую гибку.

Среди минусов выделяют:

• значительно большее усилие при сгибании по сравнению с воздушным методом;
• отсутствие возможности оперативно менять конфигурацию, каждая форма изделия требует индивидуального инструмента;
• необходимость регулярно заменять инструменты для гибки.

Выбор подходящего гибочного пресса и соответствующего метода зависят от конкретных потребностей предприятия.

Оборудование с калибровкой обеспечивает высокий уровень точности, позволяя работать с тонким металлом. Однако каждое изменение формы потребует отдельного инструмента, а величина усилий существенно превосходит показатели воздушных аналогов. Технологические решения с ЧПУ открывают путь к достижению максимальной точности и эффективности в производственной среде.

Виды гибочных прессов по принципу устройства

Есть несколько популярных видов гибочных прессов, предназначенных специально для обработки металлических изделий методом гибки. Далее подробнее разберемся с их основными разновидностями:

Пресс для гибки заготовок с растяжением

Устройство включает пуансон и пару зажимов, установленных на подвижном цилиндре гидропривода, расположенном на гибочной рукоятке, управляемой другим гидроцилиндром. Дополнительно имеются блоки линейного перемещения зажимов, датчики угла поворота рукоятки, записывающие системы траекторного движения зажимов, управление подачей сигнала для гидроцилиндров и ручные клапаны регулировки потока масла.

Основной минус этого горизонтального гибочного пресса – недостаточная точность и низкое качество готовых изделий. Причина: свободное перемещение заготовки внутри зажимов относительно пуансона. Несмотря на этот недостаток, станок необходим для улучшения точности конечной продукции.

Гидравлический пресс рамного типа

Есть два варианта такого оборудования. Пресс рамного типа состоит из прочной станины и специального модуля для гибки, включающего пуансон и матрицу. Верхняя часть станины оборудована пуансоном, а матрица установлена на плунжерах гидроцилиндров, расположенных вдоль направляющей поперечины. Матрица подвижна и способна подниматься и опускаться по вертикали. Название «рамный» объясняется формой конструкции станины, выполненной в виде классической рамы.

В конструкции второго варианта пресса станина представляет собой две боковые С-образные опоры и рабочий стол, примыкающий к нижней части опор. Элементы станины скреплены горизонтальной перекладиной и стягивающими элементами. На боковых опорах смонтированы гидроцилиндры с поршнями, соединенными посредством тяги с передвигающимся механизмом. Сам пуансон монтируется непосредственно на движущуюся часть, а матрица устанавливается на рабочем столе.

Для минимизации уклона достаточно увеличить площадь сечения опор, хотя это повысит общий вес конструкции. Полностью устранить эффект отклонения невозможно.

Формовочный пресс

Конструктивно формовочный пресс включает верхние и нижние балки, верхний узел и нижний элемент, служащий опорой. Особенность верхнего инструмента заключается в специфической конфигурации гибочного пуансона, имеющего способность вращаться вокруг своей оси из начального положения. Подвижный элемент поддерживает пуансон при приложении сил в ходе технологического цикла. Величина прикладываемого усилия регулируется поворотом пуансона.

Используя формовочный пресс, можно создавать изделия методом пластического изменения формы материала. Наиболее распространенное применение устройства – изготовление трубчатых конструкций из металлического листа. Недостатком оборудования считается небольшой диапазон хода подвижной части, зависящий от величины эксцентрика и особенностей строения втулки, включая число фиксаторов в его конструкции.

Принцип работы гибочного пресса

Механизм функционирования листогибочного пресса с гидравлическим приводом устроен несложно, но эффективно решает задачи повышенной производительности и безопасности рабочих процессов.

Последовательность этапов сгибания листовых заготовок на гидравлическом прессе:

• Траверса фиксируется в своем верхнем положении, называемом «мертвой точкой».
• Нажатием кнопки либо педали начинается контролируемое перемещение траверсы вниз. Первоначально она идет с большей скоростью свободного падения, превышающей необходимую для осуществления сгибания. Важно отметить, что данное выражение условное, так как любое движение траверсы жестко контролируется электронной системой управления.
• Приближаясь вплотную к поверхности заготовки, траверса переключается на свою номинальную рабочую скорость. Все ее передвижения регулируются гидравлической системой, а контроль обеспечивается специальными сенсорами и аппаратурой управления.
• На рабочей скорости траверса движется к нижней мертвой точке. Достигнув ее, она на время задерживается в этом положении. Эта пауза нужна для того, чтобы давление на поверхность сгибаемой детали распределилось равномерно. Такая выдержка – важная часть настройки гибочного пресса, которая напрямую влияет на качество сгибания.

• Когда гибка завершена, важно поднять траверсу с точно заданной скоростью. От этого этапа итоговое качество детали зависит не меньше, чем от самой деформации. Фаза, на которой траверса поднимается от готовой заготовки, называется декомпрессией. Правильная оснастка для гибочного пресса и верная настройка обеспечивают оптимальный режим на этой стадии.
• После завершения декомпрессии траверса быстро возвращается назад, снова занимая исходное верхнее положение.
• Устройство отключается, а готовая деталь удаляется из рабочей зоны.

Эта процедура может незначительно меняться в зависимости от конкретной модели оборудования и инструмента для гибочного пресса, но общий алгоритм остается одинаковым.

Работа на гидравлическом листогибочном станке основывается на ряде ключевых показателей как самого оборудования, так и технологического процесса. Основными из них выступают:

• полезная длина станка;
• усилие, создаваемое рабочим органом на заготовку;
• интенсивность обработки.

Есть и другие важные моменты при подборе оборудования и организации работы:

• расстояние между правыми и левыми опорами станка;
• скорость выполнения рабочих операций;
• максимальная высота, на которую поднимается траверса, и прочие нюансы.

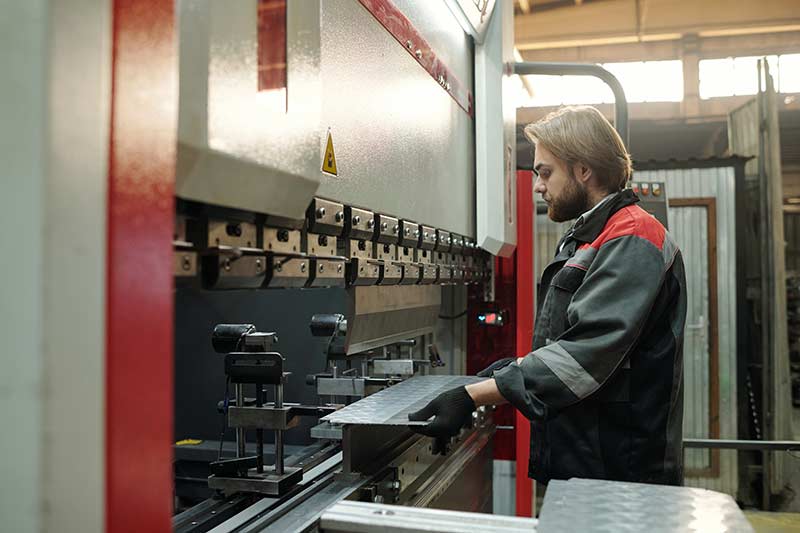

Современные гидравлические гибочные прессы для листового металла

За последние годы классический гидравлический листогибочный пресс серьезно обновился. Автоматизация стала доступнее, а качество – выше, особенно в связке с ЧПУ.

Сегодня в составе пресса узлы, которые делают гибку проще и точнее. Это важно для серийной продукции и разовых заказов, где критичен угол.

Фото: pressmaster / freepik.com

Описание всех дополнительных устройств, которыми оснащаются современные гидравлические листогибочные прессы, займет немало времени. Главные составляющие таких агрегатов:

• основная конструкция – станина;
• направляющие вертикального типа;
• рабочее устройство – траверса;
• инструмент для формования – матрица;
• гидравлические цилиндры;
• контроллеры, отвечающие за перемещение траверсы;
• блоки контроля скорости движения;
• вспомогательные устройства, повышающие эффективность оборудования.

Ключевым элементом листогибочного станка выступает траверса – именно она создает необходимое давление на металлическую заготовку. Эта мощная стальная балка служит основой, на которой размещаются все рабочие механизмы для формирования конечного изделия. За плавность и точность ее движения отвечают специальные датчики, установленные по обеим сторонам станка. В продвинутых моделях предусмотрена компьютеризированная система управления, включающая монитор и электронный блок, который контролирует работу всей конструкции.

Процесс сгибания металла происходит строго по заданным параметрам, а оператору достаточно лишь настроить оборудование через панель управления и периодически загружать новые листы. Универсальность этих машин позволяет использовать их как на масштабных производствах для массового выпуска продукции, так и в небольших мастерских при изготовлении единичных изделий сложной конфигурации.

Несмотря на функциональные возможности, принцип действия гидравлического гибочного пресса с ЧПУ понятен. Это облегчает обучение персонала и ускоряет запуск производства.

Гибка выполняется гидроцилиндрами, которые используют энергию жидкости. Процесс включает несколько этапов:

• траверса закрепляется в верхней части устройства;
• далее станок запускают кнопкой или с пульта;
• перемещение траверсы отслеживается с помощью специальных датчиков и электронного оборудования;
• когда траверса достигает так называемой мертвой точки, начинается этап снятия давления;
• по завершении данной операции станок автоматически отключается;
• после этого можно извлекать готовую деталь.

Важно отметить, что при наличии дополнительных функций в конструкции станка процесс может несколько отличаться. Но основной принцип работы остается неизменным – устройство действует по описанному выше алгоритму.

Вспомогательное оборудование для листогибочных прессов

Для того чтобы повысить комфорт и точность обработки листового металла, используют различные приспособления, помогающие правильно располагать заготовки, удерживать тяжелые и длинные листы, автоматизировать работу и получать необычные формы.

Популярностью пользуются:

Вальцовочные станки

Эти станки осуществляют гибку и формируют листовой металл, пропуская его между роликами и создавая ровные изгибы без повреждения структуры материала. Применяются для изготовления цилиндрических, конусообразных и дуговых деталей, таких как трубы, емкости, корпуса аппаратов и воздуховоды.

Составляющими элементами вальцовочного станка являются:

• Жесткая рама, придающая устойчивость конструкции.
• Валки – металлические ролики, сквозь которые пропускается заготовка, приобретающая заданную форму. Обычно предусмотрено три или четыре таких механизма.
• Привод, обеспечивающий вращательное движение валков. Он может быть ручным, механическим, электрическим или гидравлическим.
• Регулируемые прижимные механизмы, создающие нужное давление на заготовку, чтобы сформировать заданный радиус изгиба.
• Электронная система управления, присутствующая в автоматизированных моделях, позволяет точно настраивать рабочие параметры.

Лист металла кладут между валками, верхний механизм давит, а боковые вращаются, заставляя металл изгибаться. С помощью оператора или программного управления настраивают силу прижима, определяя радиус гибки.

Вальцовочные станки активно используют в разных сферах: от машиностроения до строительства. Они незаменимы при производстве вентиляционных систем, емкостей и других изделий, где нужна точная гибка металла.

Зиговочные станки

Предназначены для создания борозд, фальцев, отбортовок и зигов на листовом металле путем прокатывания заготовки между роликами. Помогают укрепить края, придать прочности конструкции, создать качественные соединения и декоративный рисунок. Активно применяются при изготовлении сосудов, вентиляционных каналов, труб, фасадных элементов и профилей. Особенно полезны в машиностроении и строительной индустрии.

Основу станка составляет рама, на которой крепятся набор рабочих роликов, прижимное устройство, двигатель и регулировочные элементы. Действие устройства основано на подаче заготовки между вращающимися роликами, которые, посредством давления и прокатки придают изделию нужную форму профиля. Тип используемых роликов определяет форму обработки и рельефа. Параметры глубины и ширины преобразования задаются настройками станка.

Разматыватели металла

Устройства предназначены для фиксации и плавной подачи рулонов листового металла в производственный процесс. Используются в металлургии, строительстве, машиностроении и производстве вентиляционных систем. Автоматически подают металл на листогибочные, штамповочные, вальцовочные и другие виды станков, сокращая временные затраты и исключая физический труд операторов.

Фото: KamranAydinov / freepik.com

Благодаря такому оборудованию подача рулона становится плавной и аккуратной, без искажений и дефектов, что повышает качество изделий и увеличивает производительность труда.

Фальцегиб

Предназначен для быстрого создания герметичных фальцевых швов на листовом металле без применения сваривания или дополнительных крепежных элементов. Конструкция устройства включает раму, систему рабочих роликов или гибочную балку, прижимной механизм, привод и регулировочные узлы.

Принцип работы следующий. Лист металла укладывается в станок и фиксируется. Далее ролики или гибочная балка начинают действовать, образуя загибы и придавая материалу желаемую форму. В зависимости от конструктивных особенностей станка можно получать различные типы фальцев – одинарные, двойные, лежачие или стоячие.

Оборудование широко используется в монтажных и строительных работах, особенно в кровельном деле, изготовлении воздуховодов, водостоков, металлических корпусов и емкостей. Применение фальцегибов значительно улучшает герметичность стыков и продлевает срок службы конструкций.

Листогибы являются важнейшим инструментом в металлообработке, позволяя эффективно и точно формировать изделия различной степени сложности. Выбор подходящей модели зависит от типа металла, объемов производства и уровня необходимых технических характеристик. Современное оборудование оснащается различными механизмами: ручными, гидравлическими, электромеханическими, электромагнитными или сегментными. Дополнительные устройства, такие как разматыватели, вальцовочные, зиговочные и фальцегибочные станки, расширяют возможности производства.

Подбор подходящего оборудования зависит толщины и марки металла, объема планируемых работ и требований к качеству обработки. Современные листогибочные технологии делают процессы автоматизированными, повышают производительность и улучшают качество изделий, делая их незаменимыми помощниками в строительстве, машиностроении, производстве вентиляционных систем и других видах металлообработки.
