В чем нюансы? Гибка труб свыше 100 мм представляет сложную технологическую задачу, требующую специализированного оборудования и высокой квалификации. Основные сложности - предотвращение овализации сечения, контроль толщины стенки и обеспечение заданного радиуса изгиба.
На что обратить внимание? При заказе гибки критически важно правильно рассчитать минимальный радиус изгиба (3-5 диаметров для холодной гибки), учесть материал трубы и толщину стенки. Обязательно проверьте наличие у подрядчика современного оборудования с ЧПУ, опыта работы с аналогичными проектами и системы контроля качества. Требуйте предоставления сертификатов соответствия и гарантий на выполненные работы.
Вопросы, рассмотренные в материале:
- Специфика гибки труб большого диаметра
- Методы и технологии гибки труб
- Процесс выполнения работ
- Выбор подрядчика и оценка стоимости
- Заключение: Практические рекомендации и выводы
- Часто задаваемые вопросы
Специфика гибки труб большого диаметра
Гибка труб большого диаметра - это технологический процесс деформации металлических труб с диаметром от 100 мм и более для придания им необходимой формы без нарушения целостности материала. Данный процесс требует специализированного оборудования и высокой квалификации специалистов.
В отличие от гибки обычных труб, работа с изделиями большого диаметра предъявляет повышенные требования к точности, качеству и соблюдению технологических параметров.
Толщина стенки таких труб может достигать 20-40 мм, что существенно усложняет процесс деформации.
Особенности гибки труб большого диаметра
Основные особенности процесса гибки труб большого диаметра включают:
Повышенные нагрузки на оборудование. Гибка профильной трубы или круглой трубы большого сечения требует значительных усилий - до нескольких тонн. Это предъявляет особые требования к прочности и жесткости станков.
Риск деформации стенки. При гибке существует риск образования складок на внутренней стороне изгиба или утончения стенки на внешней. Необходимо следить за толщиной стенки на каждом этапе работы.
Необходимость поддержки формы. Для предотвращения овализации сечения применяется дорновая гибка - специальная технология с использованием внутренних опор.
Высокие требования к радиусу изгиба. Минимальный радиус гиба ограничен физическими свойствами материала и может составлять 3-5 диаметров трубы.
Какие материалы труб подходят для гибки
Тип материала существенно влияет на технологию гибки и итоговое качество изделий:
Углеродистая сталь - наиболее распространенный материал, благодаря оптимальному сочетанию прочности, обрабатываемости и стоимости. Гибка алюминиевой трубы требует особого внимания к скорости деформации, а работа с нержавеющей сталью - к температурному режиму.
При подборе материала учитывайте условия эксплуатации готовых изделий, требования к коррозионной стойкости и механическим свойствам. Для агрессивных сред предпочтительна нержавейка, для снижения веса конструкций - алюминиевый профиль.
Качество исходного материала напрямую влияет на результат гибки. Трубы должны соответствовать требованиям ГОСТ и иметь равномерную толщину стенки по всему периметру.
Методы и технологии гибки труб
Методы гибки труб большого диаметра
Современная металлообработка предлагает несколько способов гибки труб большого диаметра, каждый из которых имеет свои особенности и область применения.
Холодная гибка - наиболее распространенный метод, при котором деформация происходит при комнатной температуре. Этот технологический процесс позволяет получить высокую точность и сохранить структуру металла. Холодной гибки достаточно для большинства задач при работе с толстостенными трубами.
Горячая гибка применяется для сложных форм или особо толстостенных изделий. Нагрев до 800-1000°C значительно снижает сопротивление материала деформации и позволяет создавать изделия с минимальным радиусом изгиба.
Дорновая гибка - специализированная технология для профильной трубы, при которой внутрь устанавливается дорн - специальная опора, предотвращающая деформацию сечения. Этот метод обеспечивает высокое качество готовых изделий и точно сохраняет геометрию.
Горячая гибка имеет ряд существенных преимуществ для работы с металлическими трубами большого диаметра:
- Снижение усилий деформации - нагрев материала в 3-5 раз уменьшает требуемое усилие
- Возможность малых радиусов - минимальный радиус составляет 1,5-2 диаметра трубы
- Работа с толстостенными трубами - процесс подходит для стенок толщиной свыше 20 мм
- Снижение остаточных напряжений - термическая обработка улучшает структуру металла
Таким способом выполняют гибку нержавеющей стали, которая при холодной деформации склонна к растрескиванию.
Читайте также: Как согнуть профильную трубу: методы, правила, инструменты
Технологии нагрева требуют специального оборудования и соблюдения температуры.

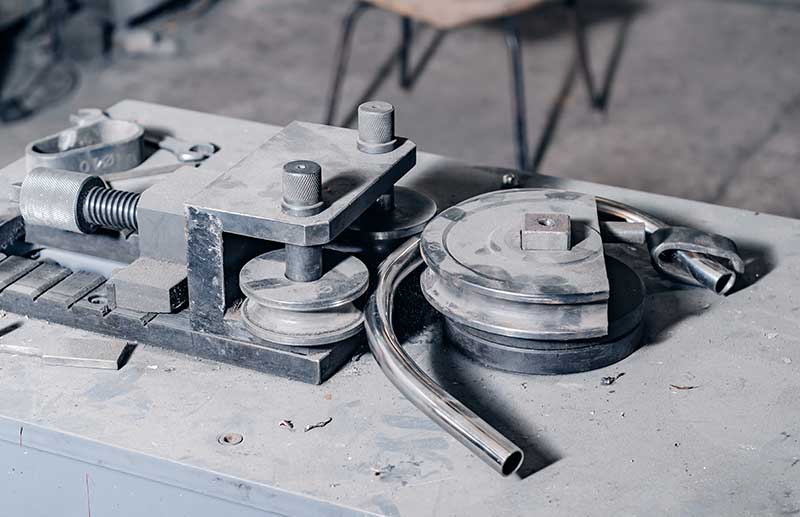

Оборудование для гибки труб большого диаметра
Для качественной гибки металлических труб используется несколько типов современных станков:
Гидравлические трубогибы - основное оборудование для работы с трубами диаметром 100-500 мм. Развивают усилие до 200 тонн и обеспечивают необходимые параметры деформации. Гидравлические системы позволяют точно регулировать скорость процесса.
Трубогибы с ЧПУ - автоматизированные станки для серийного производства. Программное управление гарантирует повторяемость результатов и минимизирует влияние человеческого фактора. Современные модели работают по чертежам в цифровом формате.
Фото: EyeEm / freepik.com
Индукционные нагреватели - специализированное оборудование для горячей гибки. Обеспечивает равномерный прогрев материала и необходимую температуру в зоне деформации.
Процесс выполнения работ
Какие радиусы изгиба возможны для труб большого диаметра
Радиус изгиба - критический параметр, определяющий возможность выполнения гибки без нарушения целостности трубы. Для круглого сечения минимальный радиус гиба составляет 3-5 диаметров при холодной гибке и 1,5-2 диаметра при горячей обработке.
Факторы, влияющие на радиус изгиба:
- Толщина стенки трубы - чем больше отношение диаметра к толщине стенки, тем меньше допустимый радиус
- Материал - алюминий позволяет получить более острый угол изгиба, чем углеродистая сталь
- Температура деформации - нагрев существенно уменьшает минимальный радиус
- Скорость процесса - медленная деформация снижает риск образования дефектов
При работе с профильными трубами квадратного сечения минимальный радиус увеличивается на 20-30% по сравнению с круглыми.
Для сложных конструкций с большим радиусом изгиба применяется вальцовка - постепенное формирование кривой на специальных вальцах.
Основные этапы гибки больших труб
Технологический процесс гибки включает несколько последовательных этапов, каждый из которых требует строгого соблюдения технических условий:
- Подготовка заготовки: Проверка размеров трубы, отсутствие дефектов, очистка поверхности от загрязнений. Проверяется геометрия и соответствие чертежам.
- Установка в оборудование: Закрепление трубы в станке, установка дорна (при необходимости), настройка параметров деформации. Время подготовки зависит от сложности изделия.
Читайте также: Как сделать трубогиб: разные способы
- Выполнение гибки: Постепенная деформация с контролем угла изгиба и формы сечения. Современные станки обеспечивают автоматический контроль процесса.
- Проверка качества готовых изделий на соответствие требованиям ГОСТ и техническим условиям. Измерение геометрических параметров и визуальный осмотр.
Ошибки при гибке труб большого диаметра
Распространенные ошибки при гибке труб могут привести к браку и дополнительным затратам:
Ошибки, которых следует избегать:
- Неправильный радиус изгиба - приводит к образованию трещин или складок
- Недостаточная фиксация заготовки - вызывает проворачивание и нарушение геометрии
- Превышение скорости деформации - увеличивает риск разрушения материала
- Игнорирование температурного режима - критично для горячей гибки
- Отсутствие поддержки внутренней полости - приводит к овализации сечения
Неправильная настройка оборудования является основной причиной дефектов.
Квалифицированные специалисты всегда проводят пробную гибку перед выполнением основного заказа.
Методы контроля и стандарты качества гибки труб
Определение качества гибки труб большого диаметра основывается на современных нормативных документах, включая:
- ГОСТ 3262-2016 — трубы стальные водогазопроводные, актуальный стандарт, заменивший ГОСТ 3262-75.
- ГОСТ 8732-78 (с изменениями и дополнениями) — бесшовные горячедеформированные трубы, применяемые для ответственных конструкций.
- ГОСТ 22233-2001 — трубы электросварные прямошовные, с требованиями к гибке и испытаниям.
- Дополнительно применяются технические условия (ТУ) конкретных производителей и стандарты отраслевого уровня.
- Для сварных соединений и дефектоскопии — ГОСТ Р 57627-2017 и ГОСТ Р 55740-2013.
Фото: Lifestylememory / freepik.com
Методы проверки качества включают:

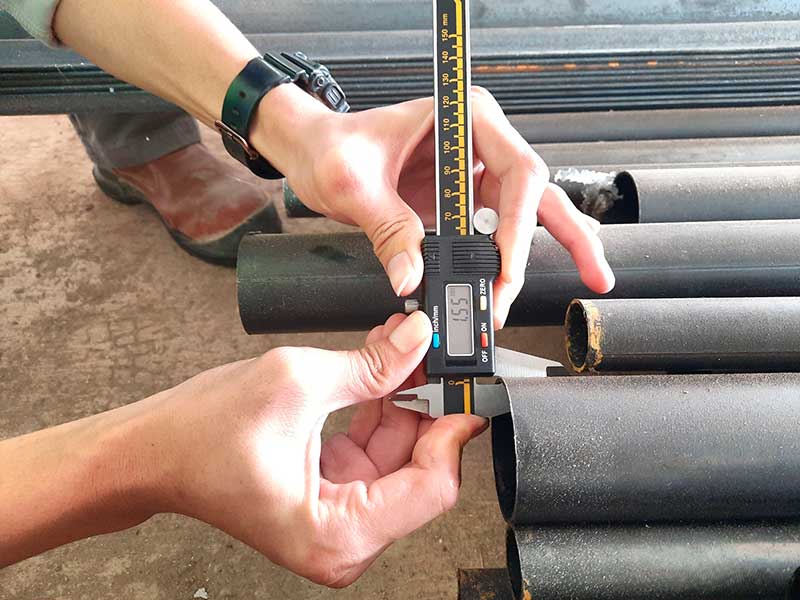

Геометрический контроль
Проверка основных параметров:
- размеры и длина труб
- радиус и угол изгиба
- овальность сечения
- равномерность толщины стенки (толщиномеры ультразвуковые)
Визуальный осмотр
- выявление поверхностных дефектов: трещин, складок, заусенцев, коррозии и других видимых повреждений.
Читайте также: Размеры профтрубы, ГОСТ, применение
Неразрушающий контроль (НК)
Включает комплекс методов:
- ультразвуковая дефектоскопия (УЗД) — основной метод для выявления внутренних дефектов
- магнитопорошковый — для поверхностных и подповерхностных дефектов на ферромагнитных материалах
- капиллярный — для обнаружения поверхностных трещин
- радиографический (рентген) — при необходимости
Гидравлические испытания
- Проверка герметичности и прочности труб под рабочим или испытательным давлением согласно проектным требованиям.
После того как трубы прошли все проверки, на них оформляют необходимые документы — сертификаты соответствия, протоколы испытаний и паспорта продукции.
Эти бумаги подтверждают, что трубы сделаны по стандартам и прошли все нужные тесты.
Компании, которые занимаются гибкой труб, обычно хранят всю эту документацию в архиве, чтобы при необходимости можно было быстро найти нужные данные. Кроме того, такие компании дают гарантии на свою работу, чтобы заказчик был уверен в качестве и надежности продукции.
Чек-лист контроля качества:
- Соответствие геометрических параметров чертежам и техническим условиям
- Отсутствие видимых дефектов на поверхности
- Равномерность толщины стенки по всей длине трубы
Фото: Greenland / freepik.com
- Соблюдение радиуса и угла изгиба в пределах установленных допусков
- Наличие полной сопроводительной документации (сертификаты, протоколы, паспорта)
Выбор подрядчика и оценка стоимости
Как выбрать подрядчика для гибки труб
Надежный подрядчик должен иметь собственное производство и современное оборудование для работы с трубами различных диаметров.
Чек-лист для выбора подрядчика:
- Наличие собственных гибочных станков с ЧПУ
- Опыт работы с аналогичными проектами минимум 5 лет
- Сертификация по ГОСТ и международным стандартам
- Положительные отзывы клиентов и портфолио работ
- Возможность выполнения сопутствующих услуг (лазерная резка, сварка)
Обязательно запросите примеры готовых работ и уточните сроки выполнения заказа. Серьезные компании предоставляют гарантии на продукцию и несут ответственность за качество.
Как рассчитать стоимость гибки труб
Расчет стоимости гибки труб зависит от нескольких ключевых факторов:
- Диаметр и толщина стенки трубы
- Сложность геометрии изделия
- Количество изгибов и их радиус
- Материал
- Метод гибки
Дополнительные расходы включают доставку материала, упаковку готовых изделий и оплату срочности. Многие компании предлагают скидки при заказе крупных партий.
Для получения точной калькуляции оставьте заявку на сайте vt-metall.ru - менеджеры свяжутся с вами и предоставят детальный расчет с учетом всех особенностей вашего проекта. Предварительную оценку можно получить по телефону в течение рабочего дня.
Заключение: Практические рекомендации и выводы
Гибка труб большого диаметра требует грамотного подхода к выбору технологии, подрядчика и планированию проекта.
Важно правильно подобрать метод деформации, соблюдать технологические требования и строго контролировать качество.
Для оптимизации затрат рекомендуется заказать пробную партию перед основным производством, особенно для сложных изделий. Работаем только с проверенными поставщиками материалов и соблюдаем все требования безопасности.
Практические советы для заказчиков:
- Подготовьте детальные чертежи с указанием всех размеров
- Уточните условия эксплуатации готовых изделий
- Согласуйте сроки поставки с учетом возможных задержек
- Предусмотрите резерв по количеству материала (5-10%)
Фото: mteerapat / freepik.com
Качественная гибка труб большого диаметра возможна только при наличии современного оборудования, квалифицированных кадров и отработанных технологий. Компании с многолетним опытом гарантируют соблюдение всех стандартов качества и своевременное выполнение обязательств.
Изображение в шапке статьи: EyeEm / freepik.com
Часто задаваемые вопросы
Какие виды металла подходят для гибки труб различного сечения?
Для гибки подходят различные типы металла: углеродистая сталь, нержавеющая сталь, алюминий, медь и латунь. Обработка нержавеющей стали требует особого подхода из-за склонности к деформационному упрочнению. Изготовление изделий из цветного металла характеризуется повышенной пластичностью материала. В Москве наиболее востребована услуга обработки металла марки Ст3 для строительных конструкций. Работы с тонкостенными трубами из нержавеющей стали выполняются на специализированных станках с числовым программным управлением.
Как формируются цены на услуги гибки в московском регионе?
Цены на услуги гибки в Москве формируются на основе нескольких факторов: сложности заказа, типа металла, объема работы и срочности. Стоимость обработки металла из нержавеющей стали превышает цены на углеродистый металл на 30-40%. Услуги изготовления круглой трубы с малым радиусом изгиба требуют дополнительных затрат. Цена услуги включает стоимость металла, амортизацию станков, заработную плату и накладные расходы. Финальные цены рассчитываются индивидуально для каждого заказа.
Какое оборудование используется для гибки профильной трубы?
Для гибки профильной трубы применяются гидравлические трубогибы, станки с ЧПУ и ротационные установки. Современное оборудование обеспечивает высокую точность при выполнении работы. Изготовление сложных пространственных форм требует использования специальных дорнов и поддерживающих роликов. Обработка на автоматизированных линиях минимизирует влияние человеческого фактора на качество готовых изделий из металла.
Как долго выполняется заказ на гибку круглой трубы?
Сроки выполнения заказа определяются объемом работы, сложностью изделий и загруженностью производства. Стандартные услуги изготовления круглой трубы с простой геометрией занимают 3-5 рабочих дней. Обработка крупных партий может потребовать до 2-3 недель работы. В Москве многие компании предлагают срочные услуги с сокращением сроков при доплате 20-30% к стоимости металла. Работы по нестандартным заказам планируются индивидуально после анализа технического задания.
Какие дополнительные услуги предоставляются при обработке металла?
Комплексные услуги включают лазерную резку, сварочные работы, пескоструйную обработку и порошковое окрашивание. Дополнительно предоставляются токарные и фрезерные операции, сверление отверстий согласно чертежам. Изготовление готовых металлоконструкций дополняется сборкой, контролем качества и доставкой. В Москве функционируют предприятия полного цикла, выполняющие все виды работы с металлом от раскроя заготовок до финишной обработки поверхности.
Как обеспечивается качество при работе с различными типами металла?
Качество работы обеспечивается многоступенчатой системой контроля на всех этапах производства металла. Входной контроль включает проверку сертификатов, химического состава и механических свойств материала. Технологическая дисциплина предусматривает регулярную калибровку оборудования и контроль режимов обработки металла. Готовые изделия проходят измерительный контроль габаритов, визуальный осмотр поверхности металла и проверку соответствия техническим требованиям. Работы выполняются аттестованными специалистами с большим опытом работы с различными марками металла.
Что влияет на выбор технологии при изготовлении изделий из металла?
Технология изготовления определяется свойствами металла, геометрией изделия, требованиями к точности и объемом заказа металлических конструкций. Для тонкостенных труб применяется дорновая гибка с внутренней поддержкой для предотвращения деформации металла. Холодная обработка эффективна для большинства марок металла, горячая деформация используется для толстостенных заготовок из металла. Работы с профильной трубой требуют специальной оснастки для сохранения формы поперечного сечения круглой или прямоугольной формы. Сложные заказы предусматривают предварительную отработку технологии и изготовление опытных образцов из металла.
