Размеры профтрубы, ГОСТ, применение

О чем речь? Размеры профтрубы – ключевые параметры, определяющие ее применение в строительстве и промышленности. От точного подбора габаритов и сечения зависят прочность и устойчивость всей конструкции.

Какие бывают? Профильные трубы различаются по форме сечения (квадратные, прямоугольные, овальные), толщине стенок и длине. Стандартные размеры регламентируются ГОСТами, но производители предлагают и нестандартные варианты под специфические задачи.

Что собой представляет профтруба

Профильными называют трубы с сечением в форме квадрата, прямоугольника или овала. Каждый тип сечения регулируется отдельным ГОСТом, где указаны типоразмеры, толщина стенок и другие параметры.

Основным документом, устанавливающим стандарты для квадратных, прямоугольных и овальных труб общего назначения, является ГОСТ 13663-86.

Чтобы узнать, какие бывают размеры профтрубы, обратитесь к сортаменту:

• ГОСТ 8645-68 – для прямоугольных профильных труб;
• ГОСТ 8639-82 – для труб с квадратным профилем;
• ГОСТ 8642-68 – для овальных изделий.

Отдельную категорию представляют гнутые замкнутые профили квадратного и прямоугольного сечения, производимые по ГОСТ 30245-2012. Несмотря на официальное название, их часто называют профильными трубами из-за схожей формы. Стандарт включает таблицы размеров профтрубы, технические требования и правила маркировки, а также данные о теоретическом весе и площади сечения. Здесь же указаны правила маркировки, обеспечивающие прозрачность информации для покупателей.

ГОСТ 30245-2012 не только определяет размеры профильных труб, но и предоставляет справочные данные: массу погонного метра и площадь сечения. Это упрощает расчет нагрузки на конструкции и выбор подходящего материала. Например, для каркасов зданий используют трубы с увеличенной толщиной стенки, а в дизайнерских проектах – облегченные варианты.

Фото: evening_tao / freepik.com

В частном и коммерческом строительстве преобладает использование квадратных и прямоугольных профильных труб благодаря их прочности, доступной стоимости и удобству монтажа. Металлический профиль с плоскими гранями легко стыкуется и обеспечивает устойчивость даже при высоких нагрузках.

Овальные профильные трубы востребованы в мебельном производстве, ландшафтном дизайне и создании декоративных элементов. Их изогнутая форма придает изделиям эстетичность, а использование нержавеющей или оцинкованной стали повышает устойчивость к коррозии. Однако сложная технология изготовления и дорогие материалы увеличивают стоимость таких изделий.

Основные виды и размеры профтрубы

Квадратные и прямоугольные профильные трубы производятся из марок стали от Ст1 до Ст4, а также из типов 08пс, 08кп, 09Г2С, 10, 10пс, 20, 35, 45. Все технические требования к этому прокату закреплены в ГОСТ 13663-86 («Трубы стальные профильные»).

Рассмотрим классификацию профильного металлопроката и узнаем, какие есть размеры профтрубы:

По толщине стенок

Толстостенные – толщина стенки более 5 % от диагонали сечения. Такие трубы отличаются повышенной прочностью и применяются в несущих конструкциях, промышленных объектах, мостах.

Тонкостенные – толщина стенки до 5 % от диагонали диаметра. Легкие и экономичные, с более низкой прочностью, подходят для легких каркасов, мебели, рекламных конструкций.

По способу изготовления

Металлический прокат производится двумя основными методами:

• Горячекатаным.

Это наиболее экономичное решение, обеспечивающее получение квадратных и прямоугольных профилей.

Технология предусматривает предварительный разогрев металла до температуры около +1300°C и последующую обработку давлением между вращающимися валками. Сильный нагрев делает материал мягким и легко принимающим заданную конфигурацию, ускоряя процесс обработки.

Однако поверхность готовой продукции покрывается слоем окалины, снижающей качество изделия. Несмотря на этот недостаток, такой металлопрокат широко применяется для усиления бетонных конструкций.

• Холоднокатаным.

Этот способ предполагает минимальную термическую обработку – температуру прогрева металла поддерживают в пределах +200…+400 °C. За счет слабого нагрева удается предотвратить образование окалины и сохранить привлекательную гладкую поверхность профиля. Из-за повышенной сложности технологии холоднокатаное производство обходится дороже. Такие изделия востребованы для изготовления корпусов мебели, металлических перегородок, дизайнерских деталей интерьера.

Трубопрофильная продукция делится на два типа по технологии соединения стенок. Бесшовная труба характеризуется отсутствием сварочного шва, что повышает ее прочность и устойчивость к внешним воздействиям. Электросварная, напротив, оснащена непрерывным продольным соединением вдоль длины профиля. Подобные изделия пригодны для большинства стандартных инженерных решений, связанных с умеренными механическими нагрузками.

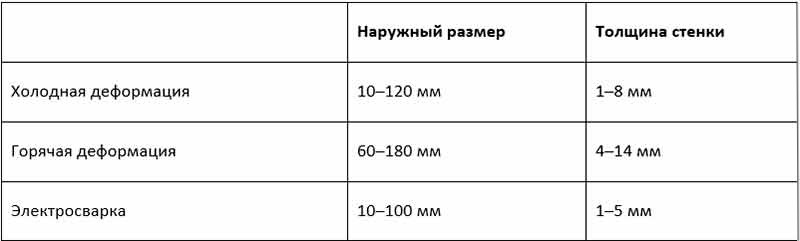

Таблица стандартных размеров профтрубы квадратной (ГОСТ 8639-82) с учетом способа производства:

По длине

Независимо от формы поперечного сечения, изделия могут выпускаться мерной либо немерной длины. Если речь идет о мерной длине, то все элементы одного выпуска обладают одинаковыми размерами. Немерная подразумевает, что продукция из одной партии может различаться протяженностью в рамках установленного диапазона.

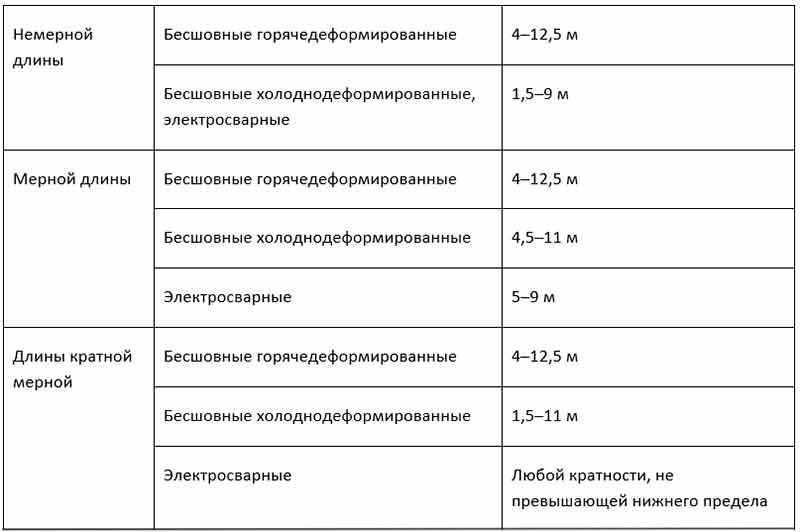

Исходя из данной особенности, профильные трубы классифицируются следующим образом:

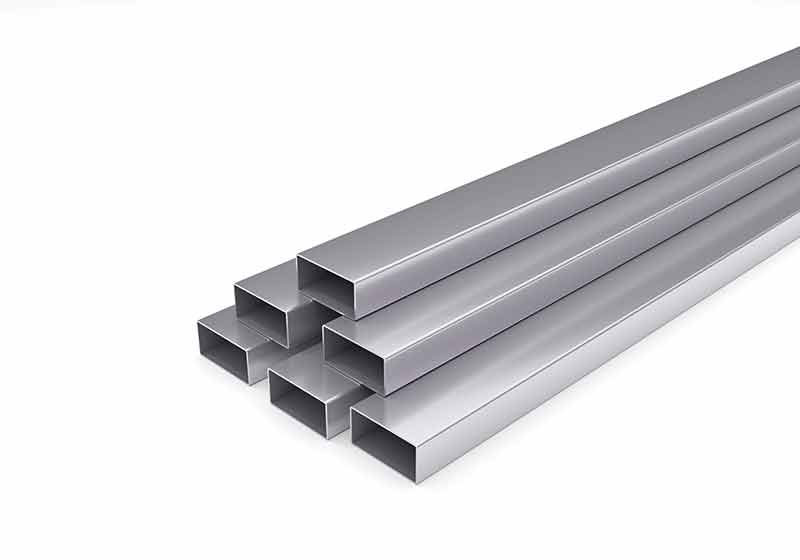

Размеры и характеристики прямоугольной и квадратной профтрубы

Прямоугольные профильные трубы

Размеры прямоугольной профтрубы различаются показателями ширины и высоты сечения, а также толщиной стенок.

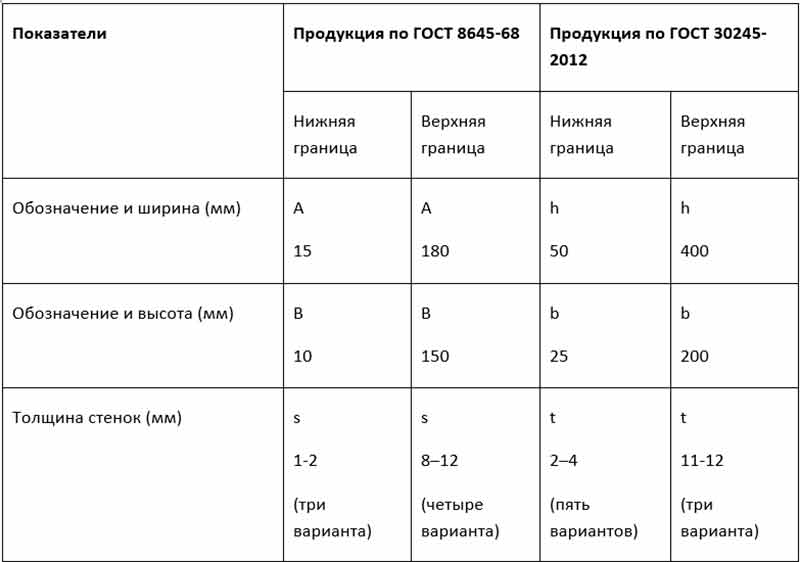

Эти данные влияют на эксплуатационные свойства и область применения материала. Основные стандарты определяют конкретные пределы допустимых значений для различных типов труб. Вот ключевые моменты, касающиеся размеров профтрубы прямоугольной:

Прямоугольные профильные трубы могут варьироваться по ширине, высоте и толщине стен. Обычно на изделиях указывается буквенное обозначение:

• размеры внешней части профиля – AхB или hхb;
• значение толщины стенки – s или t;
• производители выпускают продукцию разной длины, которая бывает мерной и кратной.

Трубы немерной длины не требуют дополнительной маркировки.

Мерные изделия обозначаются числовым значением длины, а для кратных после числа добавляется «кр». Кратность позволяет нарезать трубы на отрезки нужной длины без остатка.

В маркировке профильной трубы размеры указываются в числителе, а в знаменателе – марка стали и ГОСТы. Например, числитель: 40х60х3 (сечение и толщина стенки), знаменатель: Ст3сп/ГОСТ 13663-86.

ГОСТ 8645-68 допускает производство труб специальных размеров:

• сечение AхB: от 28х25 мм до 230х100 мм;
• толщина стенок: от 0,8–2,5 мм (для сечения 28х25 мм) до 20 мм (для 180х145 мм).

По договоренности с заказчиком возможен выпуск нестандартных типоразмеров, помимо приведенных стандартизированных форматов.

Фото: P.Design04 / freepik.com

Это важно для крупносерийных партий, обеспечивающих полную загрузку производства. Такие условия распространяются и на квадратные, и на овальные трубы.

Размеры квадратной профтрубы

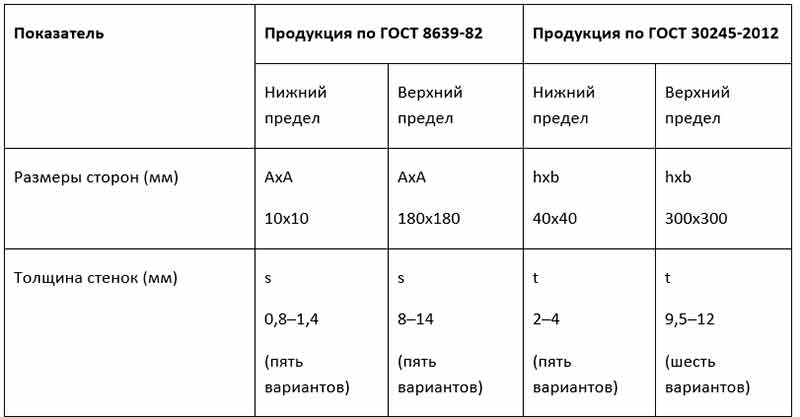

Изделия с квадратным сечением используются преимущественно в конструкциях, где важна симметрия и равномерное распределение нагрузки. Что касается стандартных размеров профтрубы, рассмотрим доступные величины согласно таблице:

Ассортимент квадратных и прямоугольных профильных труб достаточно широк, а правила маркировки очень похожи. Стоит обратить внимание на их внутреннюю геометрию. Иногда требуются именно внутренние размеры профтрубы.

Если в ассортименте нет изделий нужных размеров, выбирайте ближайший больший типоразмер. Это гарантирует требуемую прочность конструкции, особенно при подборе толщины стенок. Согласно сортаменту, толщина изменяется с шагом 0,1; 0,2; 0,3; 0,5; 1 и 2 мм. Для гнутых труб допустим только шаг 0,5 мм.

Размеры овальной профтрубы

Овальная металлопродукция занимает особую нишу среди профильных труб. Многие потребители сталкиваются с трудностями расчета площади сечения, поскольку изделие представляет собой эллиптический контур.

Далее разберемся, какими параметрами определяются размеры овальной профтрубы и как правильно подобрать нужный диаметр.

Чтобы сделать правильный выбор, учитывают следующие критерии:

• длина большой оси эллипса (A) – показывает горизонтальное направление трубы;
• длина малой оси эллипса (B) – характеризует вертикальное направление;
• толщина стенки (s) – важный показатель, определяющий механические свойства изделия;
• радиус большой дуги – R, задающий изгиб контуров трубы;

• радиус малой дуги – r.

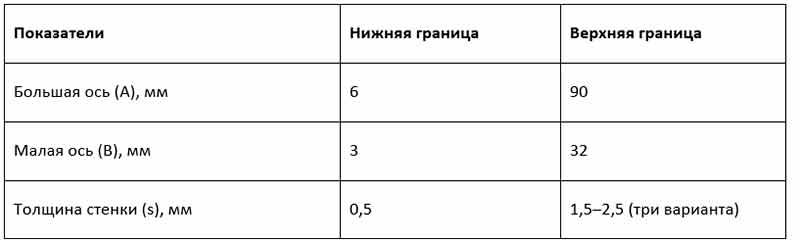

Правильное соблюдение точности указанных величин влияет на прочностные характеристики изделия и его способность выдерживать разнообразные внешние нагрузки. Диапазон возможных размеров овальной профтрубы представлен в специальной таблице, включающей следующие границы:

Маркировка овальных труб и круглых или прямоугольных моделей аналогична.

Кроме того, ГОСТ 8642-68 допускает изготовление нестандартных труб, включая модели с особыми размерами сечения (например, 17х6,6 мм и 72х22 мм). Помимо типовых габаритов, выбор подходящей овальной профтрубы зависит от характеристик используемых материалов, влияющих на такие важные показатели, как стойкость к износу, коррозионная устойчивость и удобство сварки.
