Станок для гибки металла: виды, характеристики, критерии выбора

О чем речь? Станок для гибки металла используется для создания различных деталей: от небольшого крепежа до составляющих элементов лестниц, металлоконструкций и различных механизмов.

На что обратить внимание? Выбирают станок, исходя из задач, при этом оценивают максимальную длину и толщину заготовки, радиус гибки, вид металла, а также дополнительные функции: наличие ЧПУ, автоматических режимов, защитного ограждения.

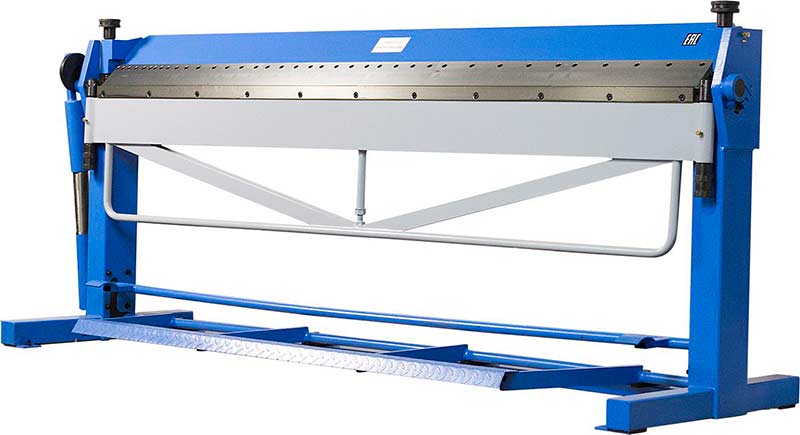

Устройство и функции станка для гибки металла

Что является общим между небольшими мастерскими и крупными промышленными предприятиями? Это схожесть множества технологических операций.

Он необходим не только для точного и оперативного сгибания металлических листов, но и для обеспечения качества и эффективности производства.

Такое оборудование выполняет целый ряд дополнительных функций:

• помогает создавать сложные профили и металлические конструкции;
• используется при производстве кровельных элементов, включая коньки и отливы;
• играет важную роль в изготовлении ограждений, деталей для техники и автомобилей;
• формирует конструктивные части воздуходувов и доборные элементы.

Если рассматривать наиболее распространенные модели станков для гибки листового металла, можно заметить, что они имеют много общего. В первую очередь, это схожий принцип работы.

Конструктивно большинство таких машин включает несколько ключевых компонентов:

• Основание – главная несущая часть, удерживающая рабочий стол и подвижные механизмы. Особенно важно для моделей, которые не закрепляются на верстаках и требуют дополнительной устойчивости.
• Прижимные маховики – обеспечивают надежную фиксацию деталей во время обработки. Визуально представляют собой металлические пластины, которые значительно ускоряют и упрощают рабочий процесс.
• Балка – служит опорой для заготовки, выполняя роль своеобразной «подушки». В зависимости от модели станка ее параметры могут отличаться.
• Угломер – критически важный элемент, позволяющий быстро и точно задавать необходимый угол. Благодаря ему возможна обработка даже сложных заготовок.
• Упоры – специальные ограничители, предотвращающие смещение металлических листов во время работы. Они фиксируют заготовку как спереди, так и сзади, обеспечивая стабильность процесса.

Некоторые модели станков дополнительно оснащаются встроенным ножом для резки листового металла.

Этот инструмент устанавливается отдельно и требует профессионального использования, чтобы добиться точности и скорости разреза. При правильно настроенных параметрах острые диски способны аккуратно раскраивать даже тонкие металлические листы.

Типовые модели такого оборудования обладают следующими характеристиками:

• производительность – свыше 1200 рабочих циклов;
• максимальный угол гибки – от 1200 градусов и выше;
• параметры обрабатываемого материала: ширина листов – до 1 м, толщина стали – до 3,5 мм, диаметр прутков – до 14 мм;
• высота подъема прижимного механизма в популярных моделях варьируется от 4 до 7 см.

Гибочные станки востребованы как в крупных производствах, так и в небольших мастерских.

Они используются для изготовления:

• металлоконструкций – перил, балок, лестничных элементов;
• электротехнических изделий – монтажных панелей, распределительных щитов, защитных корпусов;
• крепежных деталей – болтов, винтов, гаек и прочих метизов;
• вентиляционных и дренажных систем – воздуховодов, дымоходов, водосточных желобов.

Современные станки для гибки металла с ЧПУ активно применяются в строительстве, машиностроении, энергетике и других отраслях. Они позволяют придавать металлу сложные формы, расширяя производственные возможности. Например, в авиационной индустрии подобное оборудование используется для создания корпусов двигателей, улучшая их аэродинамические характеристики.

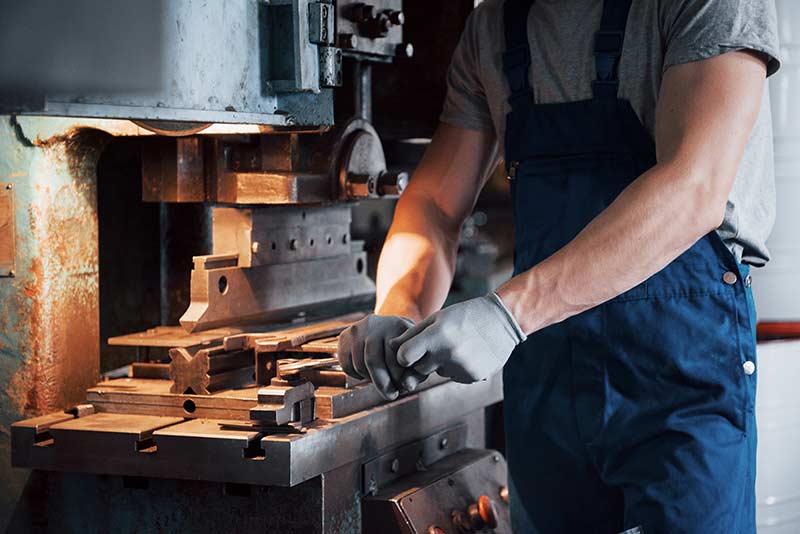

Виды станков для гибки металла

Существует четыре основных типа листогибочных станков, отличающихся конструктивными особенностями и техническими характеристиками.

Фото: standret / Freepik

Каждый вид оборудования предназначен для определенных задач и находит применение в разных сферах производства:

Ручной станок для гибки металла

Оборудование с ручным управлением используется в небольших объемах производства или при изготовлении ограниченного количества металлических изделий. Для работы таких станков требуется физическая сила оператора.

Ключевые особенности:

• предназначены для обработки металла толщиной не более 1,5 мм;
• не требуют подключения к электричеству или гидравлическим системам;
• позволяют создавать нестандартные и крупногабаритные детали;
• обеспечивают максимальный угол гибки до 155°.

Кроме того, такое оборудование востребовано среди домашних мастеров для личных нужд.

Сегментные станки

Этот тип листогибочного оборудования относится к категории ручных агрегатов, оснащенных сменными гибочными элементами различной формы. Такие модули надежно фиксируются на станке и при необходимости легко заменяются на другие, подходящие для конкретных задач.

Основные преимущества данного оборудования:

• оперативная адаптация к разным видам заготовок;
• возможность работы с деталями, имеющими сложный и переменный рельеф;
• простота эксплуатации и минимальные требования к техническому обслуживанию.

Дополнительная комплектация пневмокомпенсатором повышает рабочее усилие, благодаря чему станок способен обрабатывать металлические листы толщиной до 2,5 мм. Максимальный угол гибки на таких моделях достигает 135°.

Электромеханическое оборудование

Эти листогибочные станки работают от электродвигателя и предназначены для массового производства металлических изделий. Они отличаются высокой производительностью и способны обрабатывать листовой металл толщиной от 3 до 4 мм. При необходимости оборудование может быть дополнительно оснащено системой ЧПУ, что позволяет автоматизировать процессы и повысить точность работы.

Основные характеристики:

• В базовую комплектацию входят сменные гибочные инструменты, выполненные из прочной инструментальной стали.
• Предусмотрена возможность установки дополнительных матриц и пуансонов либо их самостоятельного изготовления.

Фото: pressmaster / Freepik

• Электропривод увеличивает мощность и скорость работы, что позволяет создавать изделия со сложной геометрией.
• Заготовки могут сгибаться под углом до 140°.

Благодаря высокой точности и универсальности такие станки широко применяются в промышленном производстве, где требуется изготовление деталей сложной конфигурации.

Гидравлические листогибы

Станки для гибки металла этого типа оснащены гидростанциями, которые служат основным приводом, обеспечивая высокую скорость работы и создавая значительное усилие для обработки металла. Их также называют листогибочными прессами, они активно используются в серийном и массовом производстве металлических изделий.

Ключевые преимущества и возможности:

• Эффективно справляются с гибкой заготовок повышенной толщины.
• Обеспечивают точное воспроизведение деталей в соответствии с заданными параметрами.
• Могут дополнительно выполнять функцию резки готовых изделий.

Для автоматизации и оптимизации работы оборудование может быть оснащено системой ЧПУ, что существенно ускоряет процесс производства и делает его более удобным и эффективным.

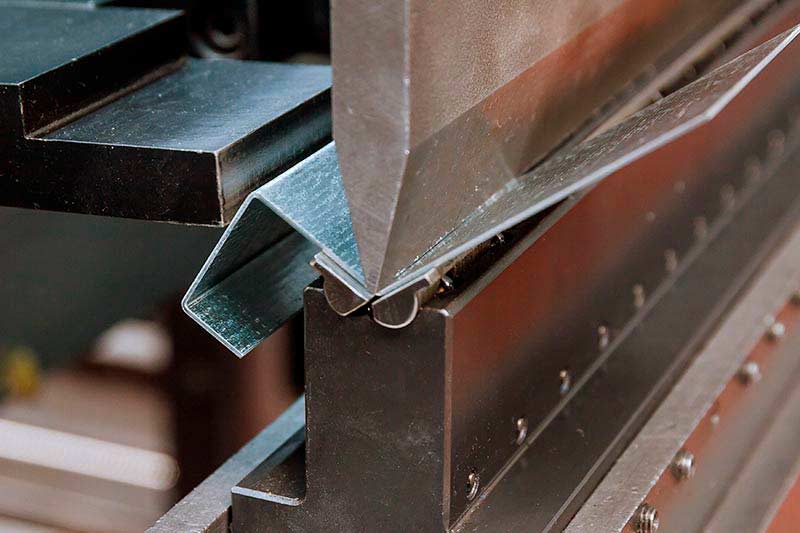

Критерии выбора станка для гибки металла

После определения необходимой точности следующим шагом является выбор тоннажа листогибочного станка, то есть силы, которую оборудование должно приложить для сгибания металла.

Необходимый тоннаж станка определяется на основе расчетов, выполненных по специальной таблице или калькулятору для самого толстого металлического листа, который планируется использовать. Затем к полученному значению добавляется 20 % запаса, что обеспечивает стабильность и надежность процесса гибки.

Максимальная длина заготовки

Металлический лист, помещаемый в станок для гибки металла, является основной заготовкой для сгибания. Его размеры напрямую влияют на такие параметры, как длина гиба, ширина раскрытия, глубина зева, расстояние между рабочими цилиндрами и необходимый тоннаж оборудования.

Если длина гиба превышает 1,5 м, в машине должна быть предусмотрена система бомбирования. Ее задача – обеспечить равномерный угол наклона по всей длине заготовки. Это связано с физическими особенностями процесса: при приложении большей силы к краям металлического листа центральная часть может сгибаться не до конца.

Система бомбирования компенсирует этот эффект, придавая гибочному столу выпуклую форму к центру. Она учитывает распределение давления на лист и помогает достичь равномерного угла гибки по всей длине. В зависимости от конструкции, такая система может иметь ручной или моторизованный привод.

Что важно учитывать при выборе листогибочного станка для работы с длинными заготовками:

• Если пресс имеет длину 1600 мм и не оснащен системой ЧПУ, работа на нем станет крайне неудобной. Настройка займет много времени, что делает его неэффективным для серийного производства.
• На предприятиях листогибочные станки часто работают в паре с лазерными установками для резки металла. Это позволяет предварительно раскроить материал до оптимального размера, что значительно упрощает последующую гибку.

Толщина заготовки

Тоннаж играет ключевую роль при сгибе металла, определяя, с какой толщиной материала сможет работать станок.

Аналогичная закономерность наблюдается и в отношении длины листа: чем он длиннее, тем больше тоннаж потребуется для его качественного сгибания.

Материал

Разные металлы требуют различной силы при гибке, так как обладают индивидуальными физическими свойствами, включая плотность, пластичность и предел текучести.

Например, чтобы согнуть алюминиевый лист толщиной 1 мм, понадобится гораздо меньшее усилие, чем при обработке стального листа такой же толщины. Это связано с тем, что алюминий имеет более мягкую и податливую структуру, что делает процесс его деформации значительно легче по сравнению с прочной и жесткой сталью.

Минимальный радиус гибки

При холодной гибке важно соблюдать правильное соотношение между радиусом изгиба, толщиной металла и размером заготовки. Несоблюдение этих параметров обычно приводит к ослаблению прочности детали и появлению дефектов. В итоге металл может попросту треснуть после сгибания – результат печальный, а изделие придется отправить в брак.

Угол, под которым станок выполняет гибку, зависит от используемого инструмента – матрицы и пуансона.

Листогибочный станок можно оснастить любым подходящим приспособлением, поэтому при выборе оборудования не стоит ориентироваться на наличие конкретных насадок в комплекте. Вы сможете самостоятельно подобрать и заказать нужные матрицы и пуансоны, которые поставляются вместе со станком.

Дополнительные опции

Мы подробно разобрали основные критерии, на которые следует ориентироваться при выборе листогибочного станка. Однако, помимо стандартных характеристик, такое оборудование может быть оснащено дополнительными опциями, например, разным количеством управляемых осей.

Если предстоит работа с простыми изделиями, такими как уголки или швеллеры, достаточно модели с задним упором, который перемещается в двух направлениях – горизонтально (ось X) и вертикально (ось R).

Для гибки сложных деталей лучше выбирать станок с увеличенным числом осей, их количество может достигать шести. К примеру, оси Z1 и Z2 позволяют задним упорам двигаться влево и вправо, что существенно расширяет функциональность оборудования и делает процесс сгибания более точным.

Фото: .yaroslav / Freepik

Дополнительно станок для гибки металла можно оснастить различными опциями, которые расширяют его функциональность и повышают удобство эксплуатации.

Среди них:

• система ЧПУ или логический контроллер, позволяющие автоматизировать процесс сгибания;
• компенсация прогиба балки, известная как система бомбирования (может быть ручной или моторизированной), обеспечивающая равномерность угла гибки по всей длине заготовки;
• лазерная защита, включающая в себя систему безопасности для рук оператора и лазерный барьер;
• автоматизированная система сгибания тяжелых листов, облегчающая работу с массивными заготовками;
• гидравлический зажим инструмента, ускоряющий его замену и повышающий точность работы;

• контроль нагрева масла, особенно актуальный для цехов, где возможны значительные перепады температуры;
• защитное ограждение станка, а также другие элементы безопасности и комфорта при эксплуатации.
