Как согнуть профильную трубу: методы, правила, инструменты

Как согнуть профильную трубу? На выбор способа влияют толщина и размер профиля, материал, радиус изгиба. Самый простой метод – использовать трубогиб, позволяющий снизить риски избыточной деформации.

На что обратить внимание? Однако если трубогиб сделать или купить нет возможности, гибку выполняют без него. Для этого пользуются специальными приспособлениями, сваркой и наполнителями.

Факторы, влияющие на гибку профильной трубы

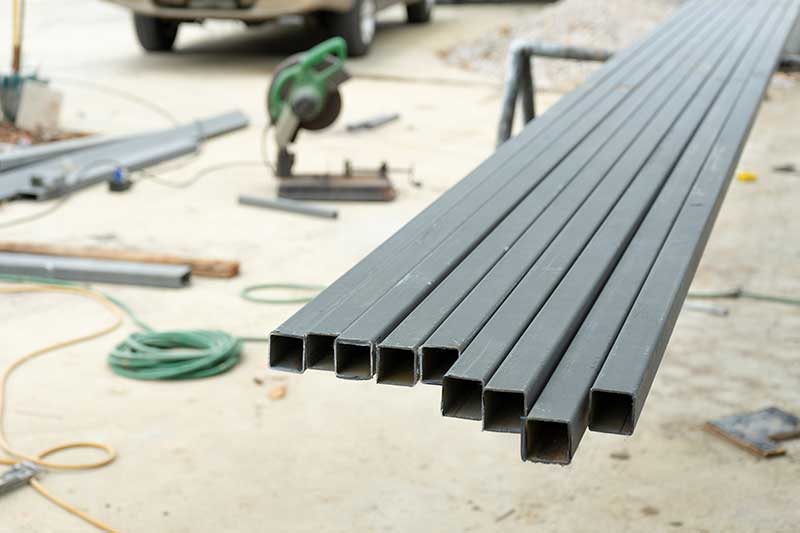

Профильные трубы – это металлические изделия с полым внутренним пространством и формой сечения (чаще всего квадратной, прямоугольной или овальной). Благодаря их прочности, устойчивости к внешним воздействиям и способности к изгибу их активно применяют в самых разных сферах – от строительства до производства мебели.

Фото: EyeEm / freepik.com

Достоинства профильной трубы:

• Можно изгибать, обрабатывать и соединять с другими элементами с помощью сварки или крепежных деталей.
• Часто используется как основа для создания несущих конструкций: теплиц, навесов, козырьков и прочего.
• Позволяет придавать нужную форму за счет гибкости, в том числе и под определенным углом.
• При нагреве становится пригодной для ручной ковки.

Жесткие ребра, расположенные по краям, повышают устойчивость трубопровода к нагрузкам и придают ей прочность, но в то же время усложняют ручную деформацию – особенно без опыта или инструментов. Поэтому, если вы задумываетесь о том, как согнуть профильную трубу без ущерба для ее целостности, важно подходить к этому процессу грамотно.

Наибольшее распространение получили прямоугольные и квадратные трубы, но существуют и другие варианты: сечения в виде овала, треугольника или даже шестиугольника.

Результат гибки под градусом зависит от:

• Толщины стенки – толстостенные изделия гораздо сложнее поддаются изгибу без использования специального оборудования.
• Размера сечения – крупные профили деформировать вручную труднее, чем компактные.
• Угла изгиба и радиуса – неправильно рассчитанный радиус может привести к вмятинам, изломам или другим повреждениям.
• Типа металла – разные сплавы обладают различной степенью пластичности и требуют соответствующего подхода.

Виды стали для изготовления металлоконструкций:

• Оцинковка – устойчива к влаге и коррозии, легко деформируется.
• Сталь с низким содержанием углерода – пластичная и хорошо выдерживает нагрузки.
• Легированная – отличается прочностью, антикоррозионными свойствами, подходит для решения более сложных задач.
• Нержавейка – один из самых надежных вариантов, сталь устойчива к агрессивной среде, широко используется в быту и промышленности.

Чтобы добиться качественного результата и не повредить изделие, сгибать профильную трубу нужно с учетом всех особенностей металла и параметров заготовки.

Как согнуть профильную трубу без трубогиба

Вот что следует знать, если ищете способ, как согнуть профильную трубу без трубогиба:

• Не торопитесь. Пластическая деформация металла происходит с определенной инерцией, поэтому слишком резкое движение может привести к появлению заломов или разрывов.

• Надежно зафиксируйте заготовку.
• Оцените свойства материала. Перед началом работы важно понять, насколько металл пригоден к изгибу – соответствуют ли его характеристики тем параметрам, которые вы хотите получить на выходе.

Для стальных труб существуют допустимые скорости гибки: холодный метод – около 17° в секунду (или 3 мм/с); горячий метод – до 45° в секунду (или 3,5 мм/с). Нарушение этих параметров может привести к нарушению геометрии трубопровода или потере прочности.

Для надежного прижима к тискам следует использовать зажимные губки, форма которых соответствует внешнему профилю изделия. Если у вас нет такого оборудования, возможно, стоит обратиться к мастеру или соседу, у которых есть подходящий инструмент.

Следуя этим рекомендациям, получится правильно организовать процесс и понять, как согнуть профильную трубу без трубогиба, при этом сохранив ее форму и функциональность.

Ключевые расчеты и условия для гибки:

• Минимальный радиус изгиба должен быть не больше, чем в 20 раз превышать толщину стенки трубы: R < 20s.
• Для оценки гибкости трубы применяется коэффициент тонкостенности: k = s / D, где s – толщина стенки, D – наружный размер профиля.
• После холодной гибки труба имеет свойство немного распрямляться, поэтому фактический угол изгиба должен быть примерно на 1,5-2 % больше, чем планируемый.

Если хотите согнуть профильную трубу для теплицы, эти параметры помогут избежать ошибок и обеспечить точную геометрию конструкции:

Гибка по шаблону

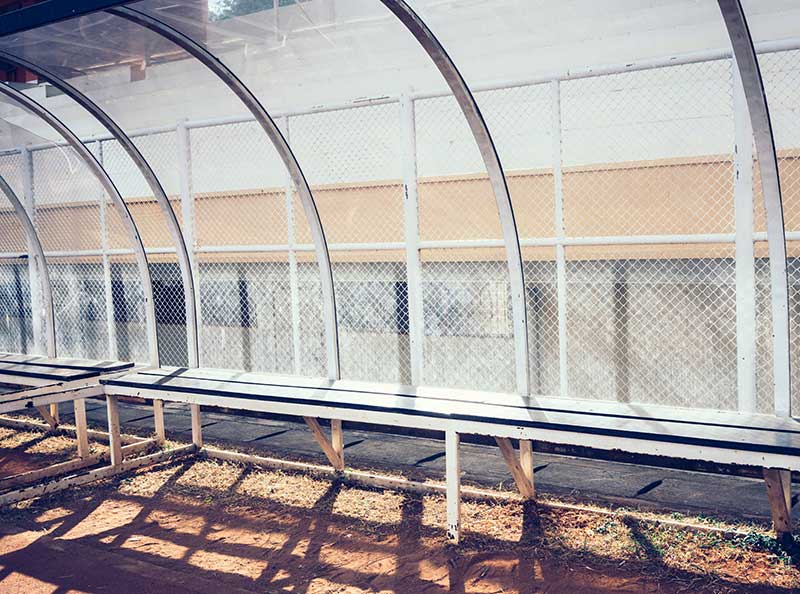

Если нет трубогиба, можно воспользоваться надежным и доступным способом – сгибать по шаблону. Этот метод особенно удобен, когда нужно изготовить дугообразные элементы, например, каркас теплицы или арочный навес. Именно он часто применяется, когда возникает необходимость согнуть профильную трубу для навеса в домашних условиях.

Фото: EyeEm / freepik.com

Шаблон можно сделать самостоятельно из фанеры, МДФ или другого прочного древесного материала. Его форма должна точно соответствовать желаемому радиусу изгиба. Один конец трубы фиксируется, а второй плавно изгибается вручную. Чтобы упростить задачу, обычно используют рычаг или удлиненную трубу-наставку.

Альтернативой шаблону может служить система из вертикальных металлических штырей, закрепленных на жестком основании. Стержни размещаются по заданной кривой, между ними укладывается труба, ее медленно изгибают, повторяя нужный контур. Для большей устойчивости и точности можно в одной из точек слегка прихватить изделие сваркой.

Такой метод отлично подойдет тем, кто хочет понять, как согнуть профильную трубу для навеса без использования профессионального оборудования.

Гибка с подогревом

Если работаете с прочными типами стали, особенно высокоуглеродистыми, при холодной гибке часто возникает так называемый эффект пружинения – труба принимает исходную форму. Чтобы этого избежать, можно применить нагрев до температуры полугорячей деформации, при которой структура металла еще не меняется, но пластичность уже повышается.

Чтобы согнуть профильную трубу в домашних условиях с использованием нагрева:

• Закрепите один конец изделия в тисках.
• Убедитесь, что у вас достаточно пространства для работы.
• С помощью паяльной лампы прогревайте участок изгиба равномерно по всей окружности.

Когда металл достаточно размягчится, начните плавно сгибать трубу вручную или через рычаг. Особенно удобно выполнять такую работу вдвоем: один греет, другой плавно придает нужную форму.

Если задумались о том, как согнуть профильную трубу в домашних условиях, не имея под рукой трубогиба, то можно применить несколько надежных и проверенных способов. Главное, точно рассчитать параметры, выбрать подходящий метод и соблюдать аккуратность при работе.

Метод гибки с противодавлением

При попытке изогнуть полую профильную трубу без дополнительных мер часто возникает нежелательная деформация – форма сечения меняется из-за неравномерного распределения усилий. Особенно страдает внешняя сторона изгиба, где металл испытывает растяжение. Чтобы предотвратить подобные искажения, используется способ с противодавлением.

Суть метода проста: один из концов трубы герметично закрывается, а внутрь засыпается плотно утрамбованный сухой песок или заливается мыльный раствор. Зимой вода замерзает и превращается во внутренний «упор», стабилизирующий изделие изнутри. Хотя прием требует физических усилий, его вполне можно применять в домашних условиях при наличии терпения и базовых инструментов.

Метод прямого сгиба

Часто возникает вопрос, как согнуть профильную трубу под углом 90 градусов, не испортив ее форму. В ряде случаев проще и надежнее отказаться от прямой гибки в пользу альтернативного решения – механической подгонки и сварки.

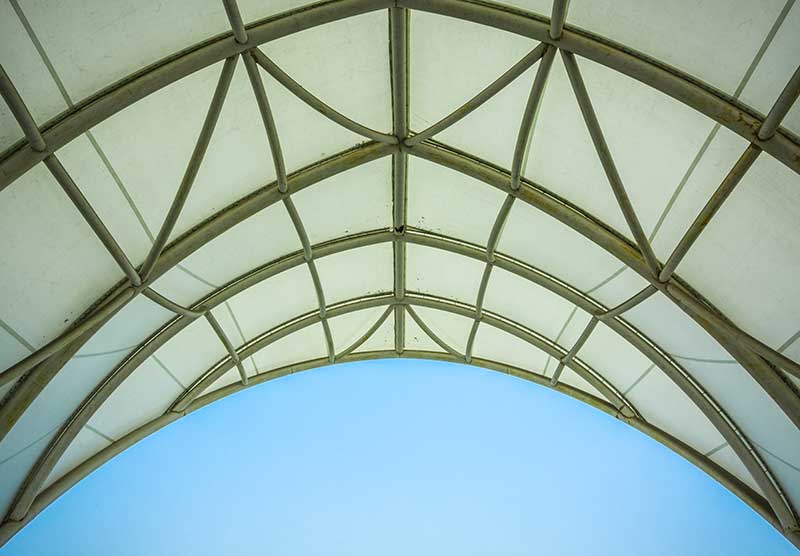

Гибка профильной трубы трубогибом

Гнуть профильную трубу вручную – процесс не из легких. Он требует много времени, физической силы и, как правило, дополнительных материалов. Все эти факторы увеличивают трудозатраты и повышают стоимость проекта.

Теперь вопрос, как согнуть профильную трубу трубогибом, сохранив при этом ее геометрию и прочность, решается намного проще.

В основе любого подобного приспособления лежит ролик или колесо, которое перемещается вдоль одной из граней трубы, постепенно изгибая ее под нужным углом.

Основные типы трубогибов:

• Ручные (механические). Активируются с помощью поворотной рукоятки. Подходят для работы с тонкостенными трубами и деталями небольшого сечения.
• Электрические. Подключаются к сети и работают за счет электропривода. Идеальны для серийной гибки, обработки изделий большого диаметра и промышленных условий. Могут быть оснащены функциями нагрева, шлифовки и даже автоматической подачи. Современные модели нередко предлагают расширенный функционал и цифровое управление.

Если нужно выполнить гибку один-два раза, необязательно покупать дорогостоящее оборудование. В таком случае разумно взять инструмент в аренду – это позволит выполнить работу качественно и без лишних затрат.

Фото: evening_tao / freepik.com

Понимание того, как согнуть профильную трубу трубогибом, позволяет значительно повысить точность работы, сократить физические усилия и избежать ошибок, которые часто возникают при ручном сгибании.

На примере оборудования от Rothenberger процесс выглядит так:

• Зафиксируйте раму на корпусе гидроцилиндра, используя соответствующие болты.
• Поднимите верхнюю часть рамы и выберите боковые шаблоны, исходя из нужного радиуса изгиба.
• Установите шаблоны симметрично по обе стороны от оси гидроцилиндра.
• Плавно выполните сгибание.

Собрать трубогиб в домашних условиях возможно, но потребуются инструменты, материалы и технические знания. В список необходимого входят:

• сварочный аппарат;
• углошлифовальная машина (болгарка);
• ножовка по металлу;
• тиски, ручной инструмент;
• втулки с резьбой;
• три шестерни;
• уголки;
• швеллер;
• цепь;
• винты (М6, М8);
• труба ½ дюйма для ручки;
• электродвигатель 1–3 кВт;
• заводской редуктор;
• индивидуально изготовленные ролики (желательно из инструментальной стали).

Сначала из уголка и швеллера варится рама и стойка для воротка. Жесткость конструкции крайне важна – использовать резьбовые соединения нельзя. В роликах сверлятся отверстия под втулки, крепятся шестеренки, прижимной винт устанавливается в один из роликов. Все элементы фиксируются винтами и съемной цепью.

Для гибочных валов лучше использовать инструментальную или быстрорежущую сталь – изготовить их стоит на заказ. Редуктор также лучше приобрести готовый, с подачей 2-3 м/мин.

Самодельные конструкции варьируются в зависимости от подхода и навыков мастера. Однако если вы не планируете регулярно заниматься сгибанием труб, проще и разумнее приобрести готовый ручной трубогиб. Если же предполагается редкое или одноразовое применение – можно обойтись ручной гибкой или арендой оборудования.
