Сквозное отверстие: виды, методы обработки, обозначения

О чем речь? Сквозное отверстие – технологический элемент, полностью проходящий через материал детали, соединяя ее противоположные стороны. Широко применяется в машиностроении, строительстве и электронике для крепежа, монтажа и организации коммуникаций.

Что учитывать? Диаметр, точность обработки и состояние кромок сквозного отверстия напрямую влияют на качество соединения и долговечность конструкции. Правильное исполнение обеспечивает надежность и функциональность изделия.

Что собой представляет сквозное отверстие

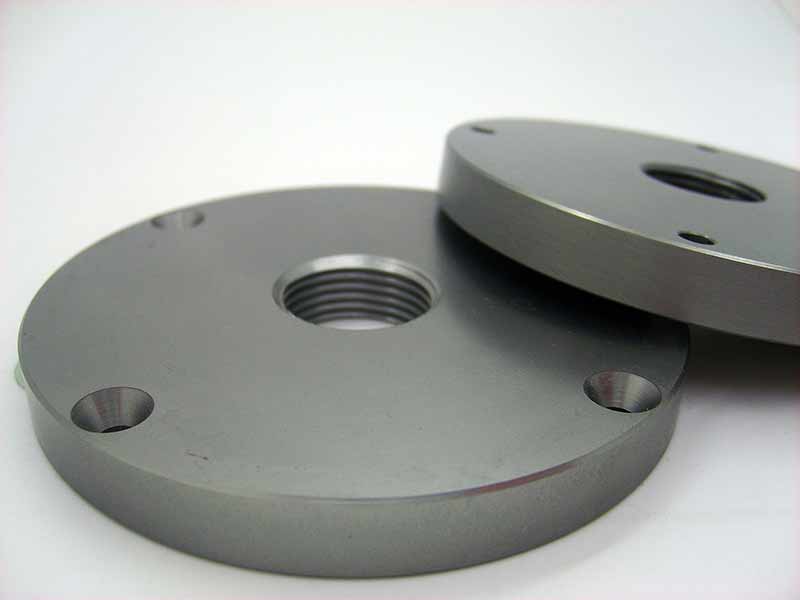

Сквозное отверстие – это полость, проходящая насквозь через всю толщину детали или материала и соединяющую противоположные поверхности.

Такие отверстия активно применяются в различных отраслях – от машиностроения и строительства до электроники, авиации и автомобилестроения. Их ключевыми достоинствами считаются простота производства и широкие возможности применения.

Далее рассмотрим виды сквозных отверстий.

По геометрии

• Цилиндрические сквозные – отверстия предназначены для установки болтов, шпилек, валов.
• Конические – применяются при необходимости центровки или зенковки крепежных узлов.
• Фасонные (нестандартные) – обладают сложной формой (например, квадратные или овальные) и используются в специализированных устройствах.

Фото: Bo Bo / unsplash.com

По способу изготовления

• Сверление сквозных отверстий с помощью спирального сверла – наиболее доступный и широко используемый метод.
• Рассверленные – расширяют существующие отверстия для улучшения точности или посадки деталей.
• Фрезерованные – выполняются концевыми фрезами и подходят для пазов и сложных контуров.
• Пробивные – формируются путем штамповки, чаще всего в тонком металле, например, в корпусах электроники.
• Лазерные и плазменные – применяются для работы с тонкими листами, где требуется высокая точность.

По назначению

• Для крепежа – сквозное резьбовое отверстие предназначено для установки винтов, болтов, заклепок.
• Технологические – используются для подачи смазки, отвода тепла или вентиляции.
• Монтажные – служат для прокладки проводов, труб и других коммуникаций.
• Декоративные – применяются в архитектуре и дизайне для придания формы и стиля.

Примеры использования в отраслях

• Машиностроение – соединение узлов, размещение подшипников и валов.
• Строительство (сквозные крепежные отверстия) – анкерные крепления, монтаж металлических конструкций.

• Электроника – вентиляция корпусов, крепеж плат, разъемы.
• Авиация и автопром – облегчение веса конструкций, охлаждение систем.
• Бытовая техника – крепежные точки и технологические проемы в корпусах.

Сквозные отверстия – важный элемент инженерных решений, позволяющий оптимизировать конструкции и обеспечивать функциональность различных изделий.

Основные методы обработки сквозных отверстий

Различные способы обработки сквозных отверстий имеют свои характерные особенности и преимущества.

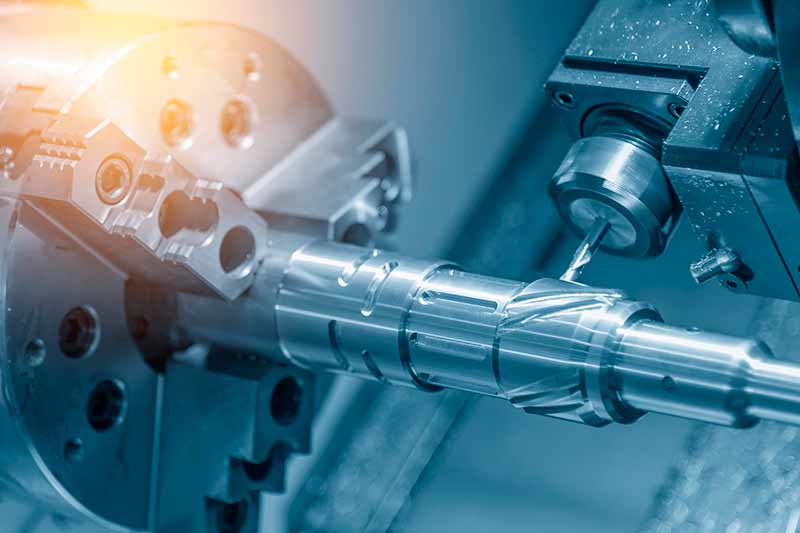

Фрезерование на станках с ЧПУ

Фрезерные операции на станках с числовым программным управлением (ЧПУ) отличаются высокой универсальностью. Для создания отверстий могут применяться различные режущие инструменты – от сверл до концевых или дисковых фрез. Благодаря управлению по нескольким осям фрезерование позволяет формировать не только стандартные, но и сложные отверстия с оригинальной геометрией, включая не только круглые формы.

Особенностью фрезерования на станках с ЧПУ является возможность выполнения нескольких операций за одну установку: можно не только формировать, но и изменять диаметры сквозных отверстий, создавать ступени или добавлять дополнительные элементы. Такой подход обеспечивает высокую точность и комплексную обработку, что делает метод идеальным для сложных задач.

Фото: gearXperts / freepik.com

Сверление с применением ЧПУ

Если требуется точное сквозное отверстие в детали с различными глубиной и диаметром, предпочтение отдают сверлению на станках с ЧПУ. На первом этапе цифровая модель проходит проверку на соответствие нормам геометрических отклонений. После этого система запускает процесс: инструмент вращается и подается в заготовку, формируя прорез с высокой скоростью и стабильным качеством.

Электроэрозионное сверление

В отличие от методов, основанных на механическом контакте, электроэрозионная обработка (EDM) использует разрядную энергию для формирования отверстий. Процесс осуществляется с помощью тонкой проволоки-электрода, погруженной в диэлектрическую жидкость. Электрические импульсы создают искры, которые расплавляют материал заготовки по заданному контуру. Данная технология незаменима при обработке сверхмалых отверстий, в том числе изогнутых или расположенных под углом.

Нарезание резьбы с ЧПУ

Технология формирования резьбы на оборудовании с ЧПУ применяется для создания нарезки в уже сформированных отверстиях. Когда требуется выполнить резьбу в сквозном отверстии, используются специальные инструменты – метчики или резцы для сквозных отверстий, которые позволяют изготавливать различные типы нарезок: внутренние и внешние, метрические и дюймовые. Такой метод значительно расширяет функциональность прорезов, обеспечивая надежную фиксацию болтовых и винтовых соединений.

Способы обозначения различных форм сквозных отверстий на чертежах

Обозначение круглых отверстий на чертежах

Круглые отверстия на технической документации изображаются в виде круга – чаще всего в проекционном виде или сечении.

Основные аспекты оформления:

• Размер сквозного отверстия указывается числовым значением в миллиметрах с применением специального символа диаметра (⌀).
• Позиционирование отверстия определяется по отношению к базовым размерам или осям детали.
• Точность исполнения уточняется с помощью допусков и классов точности, особенно при высоких требованиях к изготовлению.

Обозначение прямоугольных и квадратных отверстий

Для квадратных или прямоугольных прорезов используются схематические контуры соответствующей геометрии. При этом:

• Форма передается в виде условного изображения квадрата или прямоугольника.
• Габариты указываются как длина и ширина, измеряемые в миллиметрах.
• Координаты размещения фиксируются относительно ключевых точек или размеров детали.

Фото: shyachlo / freepik.com

Указание отверстий с фасками и скругленными краями

Если отверстие имеет дополнительную обработку – фаску или закругление – это обязательно отображается на чертеже с указанием всех необходимых параметров:

• Фаска обозначается специальным знаком, при этом указывается угол наклона и ее глубина (размер).
• Радиус скругления прописывается рядом с отверстием или в технических примечаниях.
• Маркировка всех особенностей может быть размещена как непосредственно на изображении, так и в пояснительной части чертежа.

Регулярное обновление знаний по техническому черчению остается важной частью профессиональной практики инженера или конструктора.

Обозначение допусков сквозных отверстий на чертеже

При разработке чертежей изделий крайне важно корректно указывать допуски на отверстия – от этого напрямую зависит не только надежность и качество сборки, но и возможность взаимозаменяемости компонентов. Именно данные параметры определяют допустимые отклонения от номинального размера отверстия, которые могут возникнуть при производстве.

Согласно требованиям ГОСТ, допуски обозначаются либо в миллиметрах, либо с использованием буквенно-цифровых кодов. Грамотное применение этих стандартов значительно облегчает работу инженеров, технологов и проектировщиков.

При нанесении допусков на чертеж рекомендуется соблюдать следующие принципы:

• Применение стандартизированных обозначений. Используйте общепринятые символы и форматы, чтобы обеспечить однозначное восприятие информации всеми специалистами, работающими с чертежом.
• Указание номинального размера. Всегда дается базовое значение диаметра отверстия, к которому относятся допуски. Пример: обозначение 10 H7 означает отверстие диаметром 10 мм с допуском по классу H7.
• Точностные классы. Буквенные обозначения – H, h, P и другие – указывают уровень допуска и интерпретируются по таблицам ГОСТ. Каждая буква обозначает определенный диапазон отступлений.
• Конкретные границы отклонений. Для высокой точности можно задать числовые пределы (например, 10.0 +0.05/-0.02) – они позволяют точно контролировать производственный процесс.
• Учет свойств материала. Важно подбирать допуски с учетом особенностей используемого вещества и способа обработки. Металлические детали, как правило, требуют более строгих допусков, чем изделия из пластика.

Правильное применение допусков в соответствии с нормативами ГОСТ – основа профессионального подхода к проектированию и машиностроению.
