Как просверлить отверстие в трубе: порядок действий и необходимые приспособления

Как просверлить отверстие в трубе? Для начала выбирается подходящий инструмент: дрель, сверлильный станок, держатель. Чем профессиональнее оборудование, тем выше точность отверстия.

На что обратить внимание? Также важно правильно подобрать сверло, причем потребуется несколько диаметров: сначала делается маленькое отверстие, а затем – необходимого размера. Порядок работ будет отличаться в зависимости от типа и материала изготовления трубы.

Чем сверлить трубы

Сверление отверстий в трубах – задача непростая и технически сложная. Основная трудность заключается в том, что эти изделия обладают криволинейной поверхностью, а также изготавливаются из самых разных материалов – от стали до пластика. Все это требует не только точного подхода, но и использования специального инструмента.

Процесс при ручной сверловке выглядит так: сначала заготовку зажимают в тисках, затем на поверхности намечается центр прореза, который дополнительно отмечают кернером, – это предотвращает смещение сверла. После этих шагов можно начинать сверлить.

Для металлических труб используют прочные сверла (обычно из инструментальной стали), твердосплавные или алмазные насадки. Тем не менее ручной метод не всегда позволяет добиться желаемого качества, например, невозможно сразу сделать углубление большого диаметра – это требует многоэтапной обработки.

Когда нужно обеспечить точность и стабильность, используют сверлильные стойки или специальные станки. Они обеспечивают более ровное сверление, но при создании нескольких отверстий, выровненных по одной оси, могут возникать проблемы с соблюдением соосности. Кроме того, подобные установки не отличаются мобильностью, их сложно быстро перенастроить под другую задачу. Несмотря на это, они надежны и позволяют сверлить крупные прорезы, правда, также в несколько подходов: начиная с малого сверла, постепенно переходя к большему.

Ответом на вопрос о том, как просверлить отверстие в трубе ровно, стали современные установки, специально разработанные для работы с трубопроводами и другими округлыми поверхностями. Эти машины используют биметаллические коронки, что обеспечивает быструю и точную вырезку. Конструкция крепится непосредственно на заготовку, благодаря чему исключаются смещения – это достигается с помощью цепного пружинного зажима с натяжным механизмом, который надежно обхватывает деталь по всей окружности.

В отличие от классических станков, такие устройства безопасны, их легко адаптировать под различные диаметры, они позволяют точно выровнять будущие отверстия. Встроенный поворотный уровень помогает расположить центры нескольких отверстий строго на одной линии – это крайне важно в инженерных системах, где даже малейшее отклонение может нарушить герметичность или прочность конструкции.

Технически подобные установки состоят из электрического привода с редуктором, сверлильного патрона и корпуса, оснащенного цепным фиксатором. В зависимости от модели оборудование способно прорезать отверстия до 150 мм в трубах диаметром до 8 дюймов. Для более крупных трубопроводов предусмотрены модификации с увеличенными возможностями.

Чаще всего такие станки применяются при монтаже трубопроводных систем: для врезки отводов, установки седел, тройников и других соединительных элементов. При этом управление таким оборудованием не требует высокой квалификации.

Выбор сверла для трубы

Сверление отверстий в профильных трубах – это технически тонкий процесс, требующий точности и грамотного подбора инструмента. Ошибки на этом этапе могут привести не только к браку изделия, но и к повреждению инструмента.

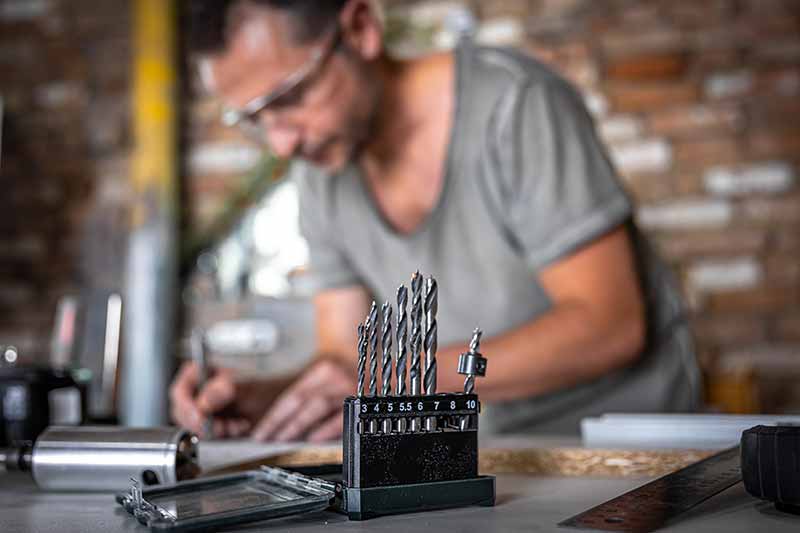

Фото: pvproductions / freepik.com

Поэтому, если ищете ответ на вопрос, как просверлить отверстие в профильной трубе, важно понимать особенности каждого подхода и суметь выбрать оптимальный вариант:

Спиральные сверла по металлу

Это один из самых универсальных и часто используемых инструментов для работы с металлическими трубами. Такие приспособления обычно изготавливаются из быстрорежущей стали (HSS) или ее легированных разновидностей, что обеспечивает высокую прочность и устойчивость к нагрузке.

При выборе режущего приспособления следует учитывать толщину стенки трубы – от этого зависит его необходимый диаметр и длина. Чтобы оно не сместилось в момент начала сверления, особенно при работе с тонкостенными трубами, рекомендуется сначала сделать направляющее отверстие тонким сверлом. Этот шаг поможет точно зафиксировать позицию основного инструмента и получить ровное, без перекосов и заусенцев, отверстие.

Корончатые сверла

Когда требуется создать отверстие большого диаметра, стоит обратить внимание на корончатые насадки. Они оснащены твердосплавными вставками, что позволяет эффективно обрабатывать даже прочные металлические поверхности.

Лучшие результаты достигаются при их использовании в сочетании со сверлильным станком. Такая комбинация исключает вибрации, обеспечивает стабильность и соблюдение оси сверления. Это особенно важно, если хотите добиться высокой точности и чистоты обработки.

Магнитные сверлильные машины

Если работы ведутся в ограниченном пространстве или вне мастерской, отличным решением будет применение магнитных станков. Они крепятся к металлу с помощью мощного магнита, что позволяет сверлить отверстия в любых положениях – горизонтально, вертикально или под углом. Такие установки часто применяются в полевых условиях, на стройплощадках и при срочных ремонтах. Простота использования и надежность делают их особенно ценными в ситуациях, где нужна мобильность без потери качества.

Подготовка к сверлению трубы

Прежде чем начинать сверление круглой трубы, необходимо грамотно определить точку, в которую будет входить сверло.

Его рабочая часть изготовлена из прочного металлического сплава и имеет специальную заточку под углом 100–120°. Такая насечка позволяет предотвратить соскальзывание сверла на гладкой трубе, особенно если сечение – круглое.

Разметка начинается с нанесения ориентировочной линии или точки на поверхности трубы. Затем, удерживая кернер на выбранной отметке, наносят легкий удар молотком, чтобы получить четкую и контролируемую вмятину. Это особенно важно, если надо просверлить отверстие в трубе ровно и без смещения.

После такой подготовки вначале применяют тонкое сверло – диаметром около 3-4 мм. Оно создает направляющее отверстие, задавая точное направление основному инструменту и снижая нагрузку на материал. Далее углубление расширяется до нужного диаметра с помощью более крупного режущего приспособления.

Такой двухэтапный подход – от малого к большему – позволяет получить аккуратный результат: без рваных краев, смещений и деформаций.

Как просверлить отверстие в трубе

Схема сверления

Создание аккуратного и точно расположенного отверстия в металлической или профильной трубе требует четкого соблюдения технологии.

Ниже приведен базовый порядок действий, который поможет добиться такого результата:

• Надежная фиксация. Трубу необходимо плотно зажать в тисках или ином фиксирующем устройстве.
• Точная разметка. Перед началом работ необходимо нанести четкие метки, особенно если требуется несколько отверстий. Для этого используются строительный маркер и рулетка. Чтобы просверлить отверстие в трубе по центру, важно точно определить середину нужной грани или окружности трубопровода.
• Использование шаблона или направляющего бруска.
• Предотвращение перегрева сверла. Чтобы этого избежать, инструмент периодически смачивают водой.
• Переход к сверлению.

Кроме того, при работе с различными металлами стоит применять подходящую охлаждающую или смазывающую жидкость:

• для стальных труб отлично подойдет обычное машинное масло;
• при сверлении медных изделий можно использовать слабый мыльный раствор.

Работа с чугуном

Сверление отверстий в чугунных трубах требует особой осторожности и соблюдения мер безопасности:

• во время сверления может появляться мелкая пыль и осколки, поэтому обязательно надевать защитные очки, перчатки, а также использовать респиратор или тканевую повязку;
• для наилучшего результата стоит начинать сверление на минимальных оборотах дрели, постепенно увеличивая скорость;
• идеальным выбором для чугуна являются сверла с твердосплавными (например, победитовыми) наконечниками.

Особенности сверления пластиковых труб

Пластиковые изделия, например, из ПВХ или дренажные, легче всего поддаются сверлению. Для такой задачи подойдет обычная бытовая дрель.

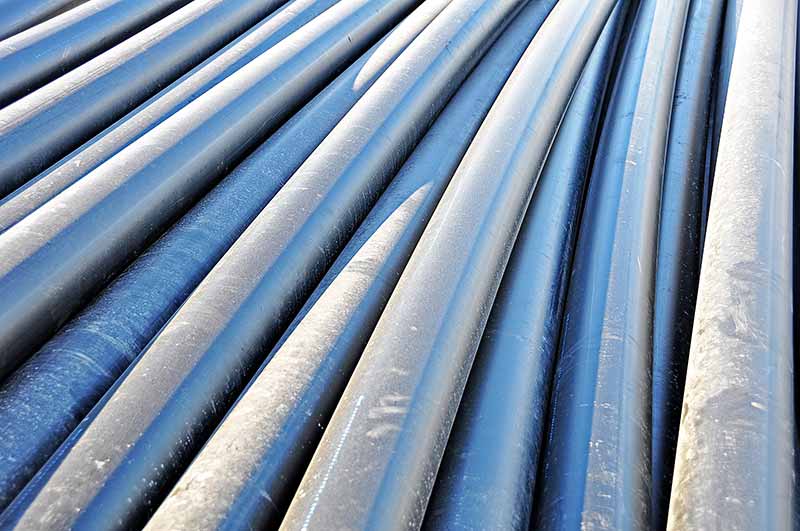

Фото: amtiko / freepik.com

Чтобы избежать повреждения материала, нужно соблюдать следующие условия:

• работать на низких оборотах – высокая температура может расплавить пластик и деформировать его форму;
• после создания отверстия рекомендуется его аккуратно обработать – использовать нож или мелкий напильник, чтобы убрать неровности и заусенцы.

Как сверлить отверстия большого диаметра

Если требуется вырезать крупное отверстие, важно придерживаться пошагового подхода, который обеспечит точность и чистоту результата. Вот как это можно сделать:

• Трубу необходимо зафиксировать, затем на ее поверхности обозначить точку будущего отверстия – разметка должна быть четкой и точной.
• Тонким сверлом создать направляющее углубление – оно поможет удержать основной инструмент в нужной оси.

• Далее на дрель установить корончатую насадку либо специальную фрезу подходящего диаметра.
• Центровочное сверло на насадке вставить в сделанное ранее отверстие – это позволит инструменту удерживать заданное направление без отклонений.
• Сверление начать на малых оборотах, плавно увеличивая скорость. Такой подход снизит риск перегрева и поможет контролировать процесс. Отверстие следует постепенно доводить до нужного размера без рывков и биения.

В ситуациях, когда необходимо отверстие среднего размера (от 5 до 15 мм), применение коронки необязательно. Достаточно поэтапно использовать несколько сверл с растущим диаметром: начать с тонкого, а затем переходить к более крупному. Это обеспечит аккуратный результат без трещин и рваных краев.

Вырезание квадратных отверстий

Их чаще всего делают в трубах прямоугольного сечения при сборке металлических конструкций. Есть два способа выполнения подобных прорезей.

Первый способ:

• выполняется разметка нужной области на трубе;
• в центре будущего отверстия просверливается углубление малого диаметра;
• далее используется более крупное сверло или коронка, максимально близкая по размеру к вписанному в квадрат кругу;
• после сверления круглого отверстия края доводятся до квадратной формы с помощью напильников.

Фото: serhii_bobyk / freepik.com

При использовании другого метода шаги подготовки идентичны первому. Отличие в том, что после сверления применяется специальная насадка, позволяющая сформировать углы без ручной доработки.
