О чем речь? Разъемные соединения – конструкции, которые позволяют многократно соединять и разъединять детали без их повреждения. Они широко применяются в машиностроении, строительстве и электротехнике для обеспечения удобства сборки и обслуживания.
Какие? Наиболее распространены резьбовые, фланцевые, шлицевые и байонетные соединения, каждый из которых подбирается в зависимости от размера, требуемой надежности и условий эксплуатации.
Вопросы, рассмотренные в материале:
- Что собой представляют разъемные соединения
- Основные виды промышленных разъемных соединений
- Типы разъемных соединений труб
- Часто задаваемые вопросы о разъемных соединениях
Что собой представляют разъемные соединения
В промышленности при производстве машин, станков, приборов и различного оборудования используется множество деталей, которые объединяются в единые конструкции определенным образом и взаимодействуют между собой.
Соединение этих деталей выполняется разными способами, благодаря чему в процессе работы поддерживается необходимое расположение и функциональность элементов.
Существует два основных типа соединений деталей:
- Подвижные – обеспечивают возможность перемещения одной части относительно другой. Такие соединения применяются в соответствии с кинематической схемой механизма или устройства.
- Неподвижные – элементы конструкции крепятся между собой жестко. Подобное решение используется для рационального разбиения машины на отдельные узлы и компоненты, что упрощает процессы изготовления, транспортировки, последующей сборки и проведения ремонта.
Обе группы соединений, независимо от их типа, подразделяются на разъемные и неразъемные:
- разъемные допускают многократную разборку и последующую сборку без ущерба для состояния деталей;
- неразъемные предусматривают прочную фиксацию с невозможностью повторной разборки без повреждения элементов.

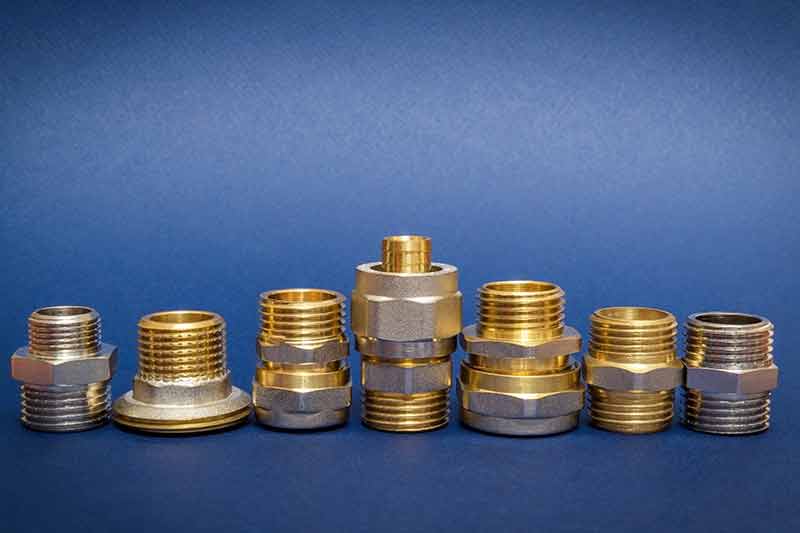

Фото: vitaliiborkovskyi / freepik.com
Итак, в машиностроении активно применяются разъемные и неразъемные соединения, которые подбираются в зависимости от функциональных требований и конструктивных особенностей изделия.
Основные виды промышленных разъемных соединений
К разъемным соединениям относят различные виды креплений, позволяющих многократно собирать и разбирать конструкцию без повреждения ее составляющих.
Разъемные резьбовые соединения
Они активно применяются как с использованием стандартных крепежных элементов (болтов, шпилек, гаек и винтов), так и в варианте, когда резьба непосредственно нарезается на соединяемых деталях. В последнем случае одна из деталей просто навинчивается на другую - разъемное соединение «американка».
Существует две основные категории разъемных резьбовых соединений:
- первый вариант предполагает нарезание резьбы прямо на деталях конструкции, благодаря чему они скрепляются напрямую;
- второй способ подразумевает использование дополнительных крепежных компонентов – болтов, гаек или винтов.
К числу основных достоинств таких соединений относят:
- легкость изготовления и монтажа;
- полную взаимозаменяемость стандартных элементов;
- универсальность применения в различных областях;
- высокую надежность при эксплуатации;
- широкое распространение в машиностроении и других отраслях.
Тем не менее данные соединения имеют и некоторые недостатки:
- возможность самопроизвольного отвинчивания при переменных нагрузках, если не используются специальные фиксирующие устройства;
- необходимость выполнения отверстий для крепежа, что может вызывать концентрацию напряжений в материале;
- для достижения герметичности зачастую требуется применение дополнительных уплотнительных решений.
Клинья
Клиновые соединения используются в тех ситуациях, когда необходимо быстрое и простое разъединение деталей, а также для надежного стягивания элементов с возможностью точной регулировки зазоров между ними.
Штифтовые соединения
Соединение с помощью штифтов – еще один вид разъемного крепления. Стержни бывают цилиндрическими, коническими и другими по форме.
Их назначение – обеспечить точное позиционирование деталей либо выполнять роль соединительных или предохранительных элементов.
Для цилиндрических штифтов действуют нормы ГОСТ 3128-70, а конические штифты стандартизованы ГОСТ 3129-70 и имеют конусность 1:50.
Шпоночные соединения
Подобные крепления широко используются как надежные разъемные соединения деталей, обеспечивающие прочное фиксирование различных элементов на валу – будь то шкивы, маховики, зубчатые колеса, муфты или аналогичные компоненты. Подобный тип соединения отличается своей компактностью, простотой установки и возможностью легкого демонтажа при необходимости.
Конструкция такого соединения предусматривает одновременное расположение шпонки в пазах как вала, так и ступицы, что гарантирует надежную фиксацию. Существуют разные типы подобных соединительных элементов: призматические, клиновидные, сегментные. Их геометрические характеристики зависят от стандартов, учитывающих диаметр вала и рабочие нагрузки. Среди всех разновидностей наибольшее распространение получили призматические шпонки, соответствующие ГОСТ 23360-78.

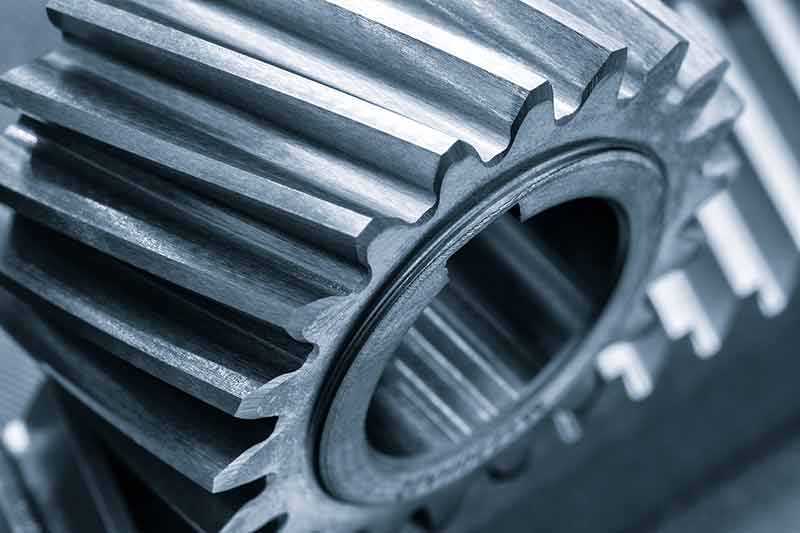

Фото: czdistagon / freepik.com
К примеру, для вала диаметром 45 мм используется шпонка с сечением 14 мм по ширине и 9 мм по высоте, а соответствующие размеры пазов составляют 5,5 мм на валу и 3,8 мм на ступице.
Зубчатые (шлицевые) соединения
Применяются для надежного крепления деталей к валу с помощью выступов на нем и соответствующих впадин во втулке. Благодаря множеству зубьев такие соединения обеспечивают высокую прочность, равномерное распределение нагрузки, возможность передачи значительных крутящих моментов, а также точное центрирование деталей.
В зависимости от профиля выделяют соединения с прямобочным сечением по ГОСТ 1139-80 и эвольвентным по ГОСТ 6033-80. В машиностроении чаще всего используют прямобочные шлицевые благодаря их простоте изготовления и надежности.
Таким образом, разъемные и неразъемные соединения обеспечивают различные способы фиксации деталей, где выбор конкретного вида сочленения определяется конструктивными особенностями, условиями эксплуатации и требованиями по разборке и сборке узлов.
Типы разъемных соединений труб
В инженерных коммуникациях, используемых в быту, наибольшей популярностью пользуются как разъемные, так и неразъемные способы сочленения труб. При этом разъемные соединения трубопроводов считаются наиболее практичным вариантом для самостоятельного монтажа систем. Такая востребованность объясняется легкостью установки, возможностью без труда разобрать соединение без привлечения специального оборудования, а также простотой проведения ремонта трубопровода при необходимости.
Тем не менее существуют определенные ограничения по диаметру изделий, при которых допускается применение разъемных соединений трубопроводов:
- для гибких труб максимальный диаметр ограничен 315 мм;
- для жестких предельное значение составляет 600 мм.
К разъемным соединениям, которые можно многократно демонтировать и собирать без повреждения труб, относятся такие варианты, как резьбовые, раструбные и быстроразъемные:
Резьбовые
Считаются одним из самых практичных и надежных способов крепления, что объясняется их универсальностью, простотой установки и доступностью для большинства пользователей. Для нарезания резьбы применяют специальные инструменты: если работы проводятся в профессиональных условиях, используют клуппы, а в быту вполне достаточно обычной плашки.
При этом важно учитывать, что с тонкостенными трубами могут возникнуть сложности – нарезать резьбу на них вручную практически невозможно.
В таких ситуациях используется метод накатывания нарезки с применением специализированных станков, что ограничивает возможность выполнения подобных работ в домашних условиях.
Быстроразъемные соединения (БРС)
Особенно востребованы в ситуациях, когда трубопровод необходимо регулярно разбирать и собирать заново, например, в системах временного водоснабжения или полива на дачных участках.
Простота их устройства позволяет выполнять монтаж и демонтаж быстро и без использования каких-либо инструментов, при этом соединение сохраняет прочность и герметичность.
Классическое разъемное соединение рапид (муфта) включает в себя два основных элемента:
- муфту, в которой расположены обратный клапан, резиновое уплотнение и фиксатор;
- ниппель, снабженный адаптером для присоединения к трубе.
Читайте также: Как просверлить отверстие в металле: инструменты и правила
Такие фитинги выпускаются в различных вариантах – они могут отличаться диаметром (чаще всего до 50 мм для бытового применения), формой (прямые, угловые, тройники, крестовины), а также материалами изготовления и толщиной стенок.
При выборе разъемного соединения типа рапид (муфта) необходимо учитывать не только диаметр трубопровода, но и материал самих труб. Для изделий из гибких полимеров (полиэтилена, полипропилена или металлопластика) особенно важно наличие удлиненной зоны сцепления для обеспечения надежности соединения. Однако следует помнить: в местах, где трубы скрываются – под землей или в бетонной стяжке – такие соединения использовать не рекомендуется, так как они уступают неразъемным вариантам по уровню надежности.
Муфтовые и фланцевые соединения
Для монтажа трубопроводов среднего и большого диаметра – до 600 мм – часто применяются муфтовые и фланцевые способы сочленения. Муфта (разъемное соединение) используется как для совмещения изделий одинакового диаметра, так и в роли переходника между трубами, отличающимися по сечению или изготовленными из различных материалов.

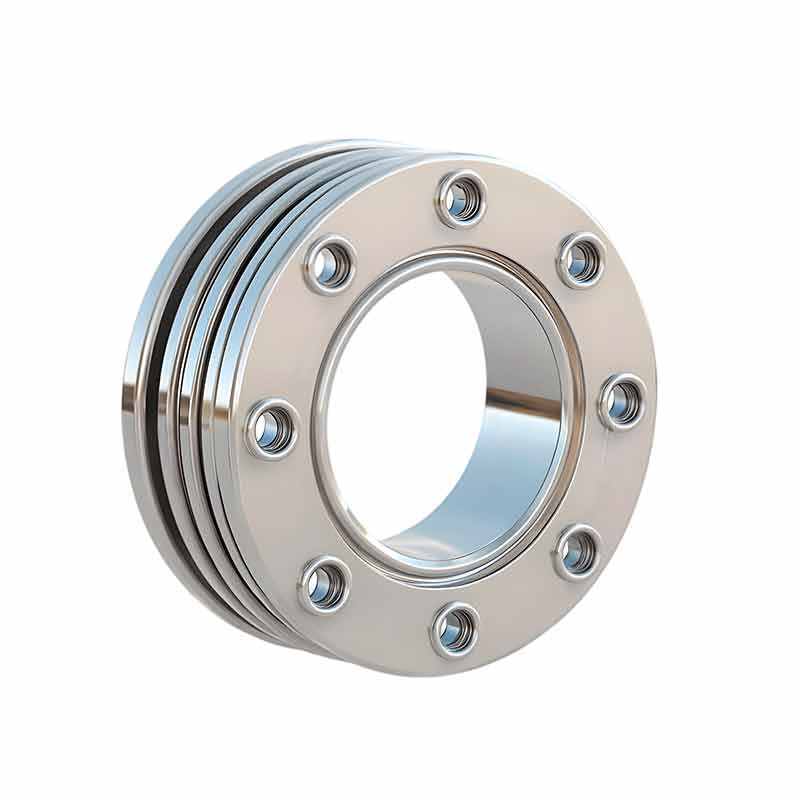

Фото: onlyeps55 / freepik.com
Фланцевые крепления особенно актуальны при сборке трубопроводов из жестких труб большого диаметра, а также в случаях, когда необходимо подсоединить арматуру или контрольно-измерительные приборы. Конструкция такого соединения состоит из:
- двух фланцевых элементов, устанавливаемых на торцах труб;
- уплотнительного кольца, обеспечивающего герметичность;
- комплекта крепежа, включающего болты и гайки.
Фланцы удобны в эксплуатации: они легко устанавливаются и позволяют быстро демонтировать участок трубопровода без повреждения труб, что делает их универсальным решением в различных инженерных системах.
Раструбные соединения
Чаще всего используются в системах бытовой канализации, где вода передвигается самотеком, а давление в трубах незначительное. Благодаря этому отсутствует необходимость в применении мощных фиксирующих элементов.
Читайте также: Как согнуть трубу без трубогиба: методы и инструменты
Принцип соединения достаточно прост: гладкий конец одной трубы вводится в расширенную часть – раструб – другой, при этом герметичность обеспечивается за счет установки резинового уплотнителя. Такой способ считается удобным и эффективным для монтажа пластиковых трубопроводов.
Когда речь идет о чугунных трубах, ситуация меняется. В этом случае неподвижные разъемные соединения дополнительно герметизируется цементным раствором или специальными герметиками. Это делает стык уже неразборным, исключая возможность повторного использования без повреждения элементов.
Почему следует обращаться именно к нам
Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.
Наши производственные мощности позволяют обрабатывать различные материалы:
- цветные металлы;
- чугун;
- нержавеющую сталь.
При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.
Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.
Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.
Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.
Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.
Изображение в шапке статьи: chormail / freepik.com
Часто задаваемые вопросы о разъемных соединениях
Как выглядит разъемное байонетное соединение?
Это один из популярных типов разъемных соединений, отличающийся своей оригинальной конструкцией и универсальностью применения. Основной принцип его работы заключается в том, что одна из соединяемых деталей оснащается специальным выступом, а другая – фигурным пазом. При установке выступ входит в паз и надежно фиксируется за счет легкого нажатия и поворота. Такой механизм обеспечивает высокую устойчивость и прочность соединения. Подобный тип крепежа активно используется в самых разных сферах – от электроники и инженерных коммуникаций до фотооборудования и кухонной бытовой техники. Многие сталкиваются с байонетным соединением ежедневно, даже не осознавая его специфики.
Где используется клеммовое разъемное соединение?
Если рассматривать, какие соединения разъемные, то клеммовые крепления – один из ярких примеров. Их активно применяют для надежной фиксации ступицы на валу. Основной принцип функционирования заключается в наличии одного или нескольких пропилов в ступице, куда устанавливается болт или аналогичный крепежный элемент. При его затягивании ступица сжимается и плотно обхватывает вал, создавая прочное и надежное соединение. Отличительной чертой клеммовых соединений является их высокая гибкость в применении. В отличие от шпоночных или шлицевых способов крепления, которые допускают только строго соосную установку, клеммовые механизмы позволяют фиксировать детали под разными углами и на любом участке вала. Эти параметры обязательно отражаются на технических чертежах, что особенно важно при проектировании сложных механизмов. Благодаря простоте монтажа, надежности и универсальности, клеммовые соединения получили широкое распространение в различных инженерных отраслях.
Что собой представляет разъемное конусное соединение?
Хотя клеммовые крепежи тоже используют силу сжатия для фиксации, их конструкция зачастую бывает достаточно сложной. Внутри ступицы предусмотрены специальные элементы, которые изменяют диаметр отверстия при повороте ключа, надежно зажимая вал. Чтобы проще понять принцип действия, можно представить устройство классической дрели: при смене сверла необходимо ослабить зажим ключом, вставить новый режущее приспособление и снова затянуть. Аналогичный механизм активно применяется не только в ручном инструменте, но и в промышленном оборудовании. При выборе того, какие разъемные соединения использовать в той или иной системе, необходимо учитывать условия эксплуатации, частоту обслуживания и требования к надежности. Разъемные и неразъемные соединения играют ключевую роль в инженерных конструкциях, обеспечивая удобство при сборке, разборке и обслуживании. От правильного выбора способа крепления (резьбового, клеммового, фланцевого, байонетного или иного) зависит стабильность работы оборудования, его ремонтопригодность и срок службы.
