Мощность токарного станка: формулы расчета, критерии выбора оборудования

О чем речь? Мощность токарного станка – один из ключевых параметров при выборе оборудования для производства или бытового использования. От этой характеристики во многом зависят его производительность и возможность обработки деталей разных размеров.

Как рассчитать? Для расчета мощности двигателя токарного станка используются разные формулы. Заводы-изготовители рассчитывают данную характеристику для выявления оптимальных режимов работы, а покупатели – с целью выбора наиболее подходящей модели.

Что собой представляет токарный станок

Токарный станок для металлообработки представляет собой сложное устройство, используемое для резки черных и цветных металлов. С его помощью из металлических заготовок формируются детали с необходимыми параметрами и размерами, применяемые как в быту, так и в различных сферах промышленности.

Фото: apiipol / Freepik

В работе с токарными станками принято выделять три основных типа обрабатываемых изделий:

• круглые элементы типа дисков или маховиков, у которых диаметр значительно больше длины;
• валоподобные изделия, такие как оси или штифты, где длина значительно превосходит диаметр;
• цилиндрические детали с внутренними отверстиями, например, втулки или гильзы.

Токарные станки способны обрабатывать заготовки различных форм, включая цилиндрические, конусные и другие тела вращения. Это оборудование применимо как для новых, так и для уже использованных деталей.

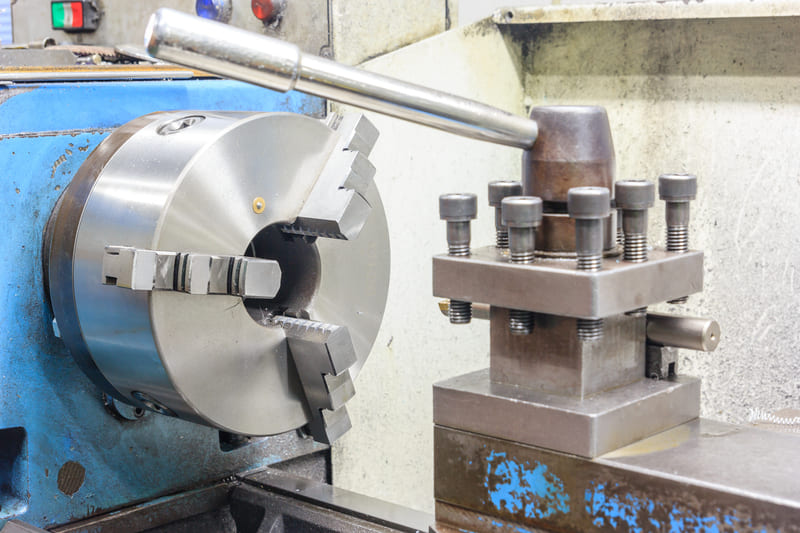

Важнейшими элементами токарных станков являются шпиндель, используемый для фиксации и вращения заготовки и режущего инструмента, и суппорт, который крепит и перемещает резцы или другие устройства для резки. С их помощью выполняют основные виды работ:

• токарная обработка внешних цилиндрических и конических поверхностей;
• отрезание деталей по заданной длине;
• создание канавок;

• заточка и шлифовка торцевых частей изделий;
• расточка поверхностей, включая конические и цилиндрические;
• нарезание внешней и внутренней резьбы;
• формирование рифленой поверхности и выполнение фигурной обработки;
• зенкерование для расширения отверстий;
• сверление.

Это далеко не все работы, которые могут быть выполнены с использованием токарных устройств. Упомянутые выше операции представляют собой базовый набор возможностей этих агрегатов. В зависимости от модели и наличия дополнительных приспособлений функциональные возможности оборудования могут значительно расширяться.

Токарные устройства идеально подходят для использования в гаражах, ремонтных мастерских и автосервисах.

Как и зачем измеряется мощность токарного станка

Эффективность машины определяется несколькими ключевыми аспектами, включая уровень доработки механизма привода, качество производства и сборки, а также производственные характеристики. Все эти элементы в совокупности отражаются в коэффициенте полезного действия (КПД) станка.

Для измерения КПД и определения потерь на трение в приводе станка, а именно силы холостого хода (Nх.х), проводят энергетические испытания мощности токарного станка.

Перед началом тестирования выполняют ряд подготовительных действий для обеспечения точности результатов: осуществляют проверку и настройку всех ключевых компонентов привода, проверяют тип и объем масла в соответствии с руководством по смазке оборудования, а также проводят предварительный разогрев, заставляя его работать на средней скорости вращения шпинделя и движения ползуна или стола.

Испытания начинают только после того, как подтверждено, что мощность холостого хода остается стабильной как минимум в течение 10–15 минут.

Для токарного станка большой мощности, который выполняет свои функции, уравнение баланса может быть представлено следующим образом:

Nc = Nni + Nx.x + Nн.п + Nэф квт, где:

Nc – мощность, потребляемая электродвигателем;

Nni – потери мощности в электродвигателе;

Nx.x – потери мощности холостого хода станка;

Nн.п – потери мощности в станке при работе под нагрузкой (нагрузочные потери);

Nэф – эффективная (полезная) мощность, потребляемая в процессе резания.

Каждый параметр, включенный в уравнение баланса энергии, изменяется в зависимости от режима работы оборудования. Испытания энергопотребления, таким образом, заключаются в последовательном экспериментальном определении этих параметров при различных условиях эксплуатации.

Фото: haritonovstock / Freepik

Мощность Nc, потребляемая электродвигателем токарного станка, у асинхронных двигателей обычно определяется одним из двух способов:

• методом двух ваттметров;
• схемой с искусственной нулевой точкой, одним ваттметром.

Для двигателя постоянного тока N = UJ, где U и J – показания вольтметра и амперметра соответственно.

Как определить потери мощности токарного станка

Чтобы узнать величину потери мощности в электродвигателе Nni, обычно используют техническую документацию данного устройства. В техпаспорте приведены данные о КПД двигателя ηэ при его номинальной работе Nн, а также при других значениях: 0,25Nн, 0,5Nн, 0,75Nн и 1,25Nн. Используя эти сведения, можно без труда построить график потерь, вычислив Nni по формуле:

Nni = Ni / ηэi – Ni,

где Ni – мощность, развиваемая электродвигателем;

ηэi – КПД электродвигателя при этой мощности.

Чтобы определить значение Nп0 для электродвигателя при нулевой нагрузке, его запускают в режиме холостого хода и измеряют потребляемую мощность Nс, которая будет равняться потерям силы при данном состоянии. В некоторых случаях сведения о потерях можно найти в паспорте электродвигателя.

Если документация электродвигателя отсутствует, двигатель демонтируют и применяют метод торможения для измерения потребляемой мощности при различных нагрузках: 0,25Nн; 0,5Nн; 0,75Nн; 1,0Nн и 1,25Nн. На основе этих измерений по уравнению баланса мощности рассчитывают Nni:

Nni = Nс - Nт - Nc - (Mтn / 9560) квт, где:

Nт – тормозная мощность;

Mт – тормозной момент в н. м.;

n – число оборотов электродвигателя в минуту, измеренное тахометром.

Расчет мощности холостого хода токарного станка

Мощность холостого хода Nх.x, которая связана в первую очередь с механическими компонентами станка, определяется с разной степенью точности и детализации, зависящей от метода испытаний.

Nx.x = Nc – Nni, где Nc и Nni определяют одним из указанных выше способов.

В контексте лабораторных испытаний станков желательно определять мощность холостого хода Nх.x в разных условиях смазки и для различных компонентов привода. Это позволяет оценить, как тип масла и другие факторы влияют на потери в коробке передач, и требует максимально точного измерения Nх.x. Как правило, для таких исследований в лаборатории используют балансирный электродвигатель, статор которого выполнен в виде качающейся конструкции.

При работе такого электродвигателя в качестве привода станка на его статоре возникает реактивный момент Мст, который компенсируется внешним грузом, при этом между этими двумя величинами существует взаимосвязь:

Мст = М + Мо; т.е. М = Мст - Мо, где:

• М – внешний момент на валу электродвигателя;
• Мо – момент от сопротивления воздуха и потерь в подшипниках при холостом вращении ротора двигателя.

При аккуратном производстве балансирного электродвигателя и с учетом ошибок в измерении частоты вращения достижима точность определения мощности с погрешностью от 1 до 1,5 % или даже меньше.

На основе данных измерений мощности Nх.x составляют графики зависимости Nx.x = f(n), на которые затем наносят одиночные или группы кривых, полученные в ходе испытаний. Анализ этих чертежей дает возможность сделать выводы о размере потерь на трение, определить наиболее подходящие условия для смазки или выбрать лучший вариант конструкции привода для проверяемого станка.

Простая формула расчета мощности двигателя токарного станка

Для токарных, карусельных и строгальных станков параметры двигателя можно определить по формуле, которая поможет понять, как посчитать необходимую мощность токарного станка:

P = Fc × Qc × Vp / (1000 × Hc), где

P – мощность в кВт;

Fc – удельное сопротивление резанию в Н/м, обычно принимают Fc = (2 - 5,5)Fp;

Fp – сопротивление разрыву в Н/кв. м;

Qc – сечение стружки в кв. м;

Фото: navintar / Freepik

Vp – скорость резания в м/с;

Hc – КПД станка (0,6-0,7)

Удельное сопротивление резанию принимается:

• для чугуна Fc = 4,75Fp, Fp = 172 × 1 000 000 Н/кв. м;
• для стали Fc = 3Fp, Fp = 737 × 1 000 000 Н/кв. м.

Частые ошибки при выборе токарного станка

Неподходящие технические характеристики часто становятся причиной трудностей в процессе использования промышленного оборудования. В этом контексте важно отметить общие ошибки, совершаемые пользователями при выборе:

• Несоответствие размеров станка габаритам обрабатываемой детали.
• Недостаточная производительность привода может усложнить обработку высокопрочных материалов, таких как жаропрочные или титановые сплавы, а также соединения с высоким содержанием никеля.

• Выбор направляющих – скользящих или роликовых, каждый вид которых имеет свои преимущества.
• Игнорирование характеристик электроснабжения может привести к проблемам, поскольку важно учитывать напряжение и нагрузку на сеть в рабочей зоне.
• Низкая скорость вращения шпинделя может повлиять на качество обработки и производительность.
• Ограниченное количество позиций для установки инструмента, что заставляет оператора часто останавливать работу для переналадки.
• Выбор избыточно мощного или функционального оборудования может привести к неоправданным издержкам на приобретение и обслуживание.

Эти ошибки аналогичны тем, которые часто встречаются при выборе фрезерного оборудования.

Как правильно выбрать токарный станок

Опишем ключевые шаги, которые важно принять во внимание при выборе оборудования для токарной обработки, в том числе учитывая коэффициент мощности токарного станка. Это позволит выбрать наиболее подходящую модель, соответствующую требованиям производственных процессов.

Шаг 1. Определяем тип обработки

Решаем, нужна ли токарная обработка или комбинированное токарно-фрезерное воздействие.

Шаг 2. Анализируем размеры рабочей зоны

Стоит учитывать максимально возможные диаметр, длину и вес заготовки.

Фото: navintar / Freepik

Эти параметры определяют такие факторы, как проворачиваемость и обрабатываемость диаметра, расстояние между центрами (РМЦ), размеры и грузоподъемность станка, а также максимальный поперечник прутка или трубы, что влияет на размер проходного отверстия в шпинделе или диаметр патрона.

Шаг 3. Смотрим на мощностные характеристики токарного станка по металлу

Обратим внимание на то, от каких величин зависит мощность токарного станка:

• Материал заготовки, от которого зависят частота вращения и крутящий момент шпинделя.
• Форма и сложность заготовки, которые влияют на необходимую производительность и крутящий момент, а также на количество необходимых переходов и позиций инструмента в магазине или револьверной головке.

• Требуемый тип обработки: черновое или чистовое точение, что требует определенных значений производительности и крутящего момента.
• Конструктивные особенности детали, определяющие необходимую производительность, крутящий момент и частоту вращения шпинделя.

Шаг 4. Принимаем во внимание производственные условия

Аспекты для учета:

• Режим работы и объем производства. От этих факторов зависит необходимое количество станков.
• Пространственные ограничения и требования к монтажу. Эти условия влияют на выбор размеров и веса станка.

Эффективность использования должна оправдывать затраты на покупку и эксплуатацию техники.
