Классификация металлорежущих станков: по назначению, точности и степени универсальности

Зачем нужна? Классификация металлорежущих станков систематизирует разнообразие оборудования, делая выбор более удобным и понятным для пользователей. Маркировка с буквенно-цифровым кодом позволяет быстро определить тип устройства по необходимым параметрам.

Какие бывают? Все металлообрабатывающие станки делятся на 11 типов в зависимости от вида работ, которые на них выполняются. Например, бывают фрезерные, шлифовальные и токарные устройства. Помимо этой классификации, оборудование группируют по точности, уровню автоматизации, степени универсальности и весу.

Где используют металлорежущие станки

Станки для резки и обработки материала представляют собой обширный класс промышленного оборудования. Эти устройства подходят не только для работы с металлом, но также могут использоваться для разрезания пластмассы и иных материалов. На рынке представлено множество разных моделей для различных производственных задач. Они отличаются конструкцией, размерами, типами привода и другими характеристиками.

Металлообрабатывающее оборудование играет ключевую роль в различных отраслях промышленности, так как позволяет ускорить производство, снизить затраты труда, сократить себестоимость продукции и повысить эффективность производственных процессов.

Фото: navintar / Freepik

Такие станки востребованы в:

• машиностроении (как в тяжелом, так и в точном);
• авиастроении и космонавтике;
• судостроении;
• приборостроении;
• строительстве мостов;
• автомобильной и военной промышленности;
• при возведении металлических конструкций.

Практически каждое промышленное предприятие использует металлообрабатывающее оборудование различного типа для выполнения сложных производственных операций.

Постоянное обновление и совершенствование этой техники позволяет создавать новые детали и улучшать продукцию, что имеет важное значение для экономического развития любой страны.

11 видов металлорежущих станков по назначению

Металлообрабатывающее оборудование можно разделить на 11 категорий в зависимости от назначения. Ниже представлена классификация металлорежущих станков и кратко описано назначение каждой группы.

Токарные

Используются для обработки внешних и внутренних цилиндрических и конических поверхностей за счет вращения заготовки вокруг оси.

Сверлильные

Включают также расточные модели и применяются для создания сквозных и глухих отверстий.

У горизонтально-расточных станков подача детали происходит вместе с рабочим столом, на котором она закреплена.

Шлифовальные

Их инструментом является абразивный круг, который доводит поверхность до требуемой гладкости.

Полировальные и доводочные

Используют абразивные круги и полировальные пасты для создания идеально гладкой и блестящей поверхности.

Зубообрабатывающие

Предназначены для нарезки зубьев на шестернях и зубчатых колесах, сюда же входят специализированные шлифовальные устройства.

Фрезерные

Оснащены многолезвийными фрезами для выполнения различных операций, таких как обработка плоскостей, пазов и нарезка резьбы.

Строгальные

Обеспечивают движение резца или заготовки взад-вперед, что позволяет выполнять строгание поверхностей.

Разрезные

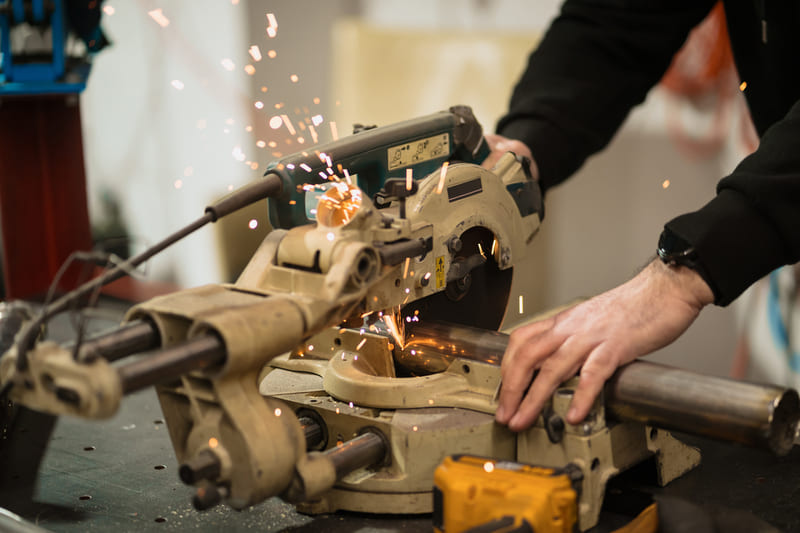

Фото: ArthurHidden / Freepik

Используются для резки металлических профилей (уголков, швеллеров, прутков и т. д.) на части.

Протяжные

Оборудованы многолезвийными протяжками, которые поэтапно обрабатывают отверстия и выемки.

Резьбообрабатывающие

Разработаны специально для нарезания резьбы и не включают универсальные токарные станки.

Вспомогательные и специальные

Выполняют дополнительные и специализированные задачи, поддерживая основной производственный процесс.

Классификация металлорежущих станков по степени универсальности

Металлорежущие станки можно классифицировать по уровню универсальности на три группы:

• Универсальные – предназначены для обработки широкого ассортимента деталей, при этом их возможности ограничиваются максимальными размерами заготовок, доступным инструментом и типами операций.

• Специализированные – разработаны для обработки однотипных деталей, таких как трубы, муфты или коленчатые валы, и рассчитаны на определенный диапазон размеров.
• Специальные – применяются для работы с конкретной деталью или небольшим набором однотипных заготовок.

Последние два вида станков (специализированные и специальные) широко используются в массовом и крупносерийном производстве.

Классификация металлорежущих станков по точности

Классификация металлорежущих станков проводится по различным признакам. Один из них – точность оборудования. Устройства делятся на следующие категории точности:

• Нормальной (обозначаются буквой Н или не обозначаются) – предназначены для решения стандартных задач без особых требований к степени соответствия.
• Повышенной (П) – используются, когда требуется более точная обработка.

• Высокой (В) – подходят для операций, где необходима высокая точность обработки.
• Особо высокой (А) – применяются в ситуациях, где нужны максимально точные результаты.
• Особо точные (обозначение С, также называются мастер-станками) – применяются для наиболее точных работ.

Для станков классов В, А и С требуется эксплуатация в помещениях с постоянной температурой, таких как термоконстантные участки или цеха. Чем выше класс точности, тем строже температурные условия, что позволяет поддерживать стабильность и качество обработки.

Классификация металлорежущих станков по уровню автоматизации

Устройства, которые применяют в массовом и крупносерийном производстве, обычно называют агрегатными машинами, поскольку они имеют стандартные составные части: рабочие столы, головки, станины и другие узлы.

Классификация металлорежущих станков по группам на основе уровня автоматизации выглядит следующим образом.

Полуавтоматические

Требуют участия оператора для установки заготовки, запуска процесса и снятия готовой детали. Все остальные этапы, включая дополнительные операции, выполняются станком самостоятельно.

Автоматические

После установки параметров обработки и запуска выполняют все рабочие операции самостоятельно, без вмешательства человека.

Станки с числовым программным управлением (ЧПУ)

Работают по заранее составленной программе, где записаны числовые коды, управляющие всеми рабочими операциями.

Фото: seventyfour / Freepik

Станки с ЧПУ включают несколько ключевых элементов:

• Пульт (консоль) оператора – используется для ввода программы и выбора режима работы (переключение между ручным и автоматическим режимами).
• Контроллер – специализированное устройство, отвечающее за выполнение команд с требуемой точностью и соблюдение маршрута перемещения инструмента. Прибор также выполняет дополнительные вычисления. В современном оборудовании эти функции могут выполняться посредством промышленного компьютера, логического программера или микропроцессора.
• Экран (дисплей) оператора – позволяет специалисту наблюдать за процессом обработки, контролировать выполнение программы и при необходимости корректировать параметры.

Оборудование с ЧПУ имеет высокую точность и скорость работы.

Эти особенности делают его незаменимым в автоматизированных производственных линиях и в составе комплексных автоматизированных систем на крупных предприятиях.

Классификация металлорежущих станков по массе и специализации

Кроме того, оборудование для работы с металлом классифицируется по габаритам, массе и технологическому назначению (специализации):

• По габаритам и массе станки бывают крупными, тяжелыми и уникальными по размеру и весу.
• По технологическому назначению металлорежущие станки делят на универсальные, которые обрабатывают заготовки разного типа и размеров, специальные, предназначенные для работы с деталями одного конкретного размера, и специализированные, рассчитанные на изделия разных габаритов, но одинакового вида.

Устройства также классифицируются по весу:

• легкие (до 1 т);
• средние (от 1 до 10 т);
• тяжелые (от 10 до 16 т);

Фото: apiipol / Freepik

• крупные (от 16 до 30 т);
• очень тяжелые (от 30 до 100 т);
• особо тяжелые (более 100 т).

Как расшифровывается маркировка на металлорежущих станках

Металлорежущие станки маркируют с помощью системы буквенно-цифровых индексов, позволяющих быстро понять назначение, особенности и характеристики оборудования.

Первая цифра обозначает группу станка и позволяет сразу определить тип выполняемых операций, например, токарная обработка, фрезерование или шлифование.

Вторая цифра определяет подкатегорию. Например, в группе токарных станков разные цифры могут указывать на специфические виды обработки.

Третья и четвертая цифры обозначают габариты устройства и допустимые размеры обрабатываемых деталей.

Буквенные обозначения после цифр указывают на дополнительные характеристики. Добавочные буквы могут также указывать на изменения в конструкции оборудования, например, добавление функций или улучшение возможностей станка.

Буквенный символ между первой и второй цифрой указывает на различия в характеристиках станков одного размера. Например, модели 162 и 1К62 различаются по максимальной скорости вращения (600 об/мин и 2000 об/мин соответственно), что позволяет пользователю выбрать оптимальное устройство для решения конкретных задач.

Буква в конце номера обозначает модификацию или упрощенную версию концептуального образца. Например, базовая модель горизонтально-фрезерного станка – 6Н82, а упрощенная версия – 6Н82Г.

Четвертая цифра в некоторых случаях может указывать на усовершенствованный вариант устройства того же типоразмера. Например, 262 – это базовая модель горизонтально-расточного станка, а 2620 – его модернизированная версия с улучшенными характеристиками и функционалом.

Стандартизация также помогает быстро найти необходимые запчасти и дополнительные узлы для конкретной модели, поскольку по буквенно-цифровому коду можно быстро подобрать соответствующую деталь или модификацию.
