Устройство токарного станка: основные узлы, принцип работы, разновидности

О чем речь? Устройство токарного станка необходимо знать, чтобы понимать, как работать с оборудованием, какие неисправности могут возникнуть, как их устранить. Основные узлы – станина, передняя и задняя бабка, суппорт.

Какие бывают? Исполнение и расположение узлов токарного станка может отличаться в зависимости от специфики и разновидности оборудования. Бывают карусельные, револьверные, токарно-фрезерные станки.

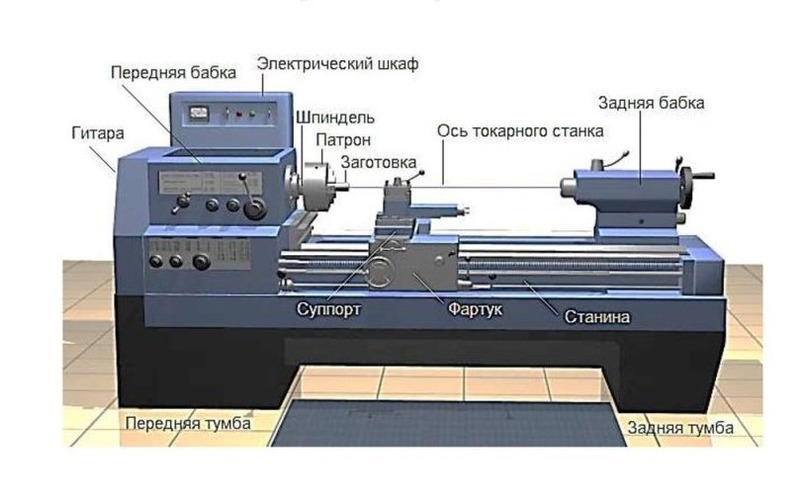

Основные узлы токарного станка

Чтобы разобраться в устройстве токарного станка и понять принцип действия, важно сначала изучить его ключевые компоненты.

Далее представлены основные элементы устройства токарно-фрезерного станка.

Станина

Станина является основной поддерживающей базой станка, на которой размещаются все другие части конструкции. Для обеспечения стабильности тяжелого оборудования у основания станины могут присутствовать ножки-тумбы, которые также служат местом для хранения инструментов.

Станина включает продольные призматические или плоские рейки, по которым передвигаются суппорт и задняя бабка. Для обеспечения высокого качества обработки эти рейки должны быть идеально гладкими и обеспечивать свободное скольжение. Под ними расположена металлическая конструкция, состоящая из ребер и выступов.

Жесткость этой конструкции определяет, насколько эффективно оборудование сможет обрабатывать крупные детали. Устройство токарного оборудования предполагает повышенное внимание к этим элементам для достижения оптимальных результатов в работе.

Передняя бабка

Описать устройство обрабатывающего центра и его принцип действия невозможно без упоминания важнейшей части — передней бабки, известной также как шпиндельная бабка.

Этот компонент удерживает заготовку, обеспечивая ее необходимое вращение. На передней бабке размещены шпиндель, установленный на двух подшипниках, шкив и коробка скоростей.

Для удобства управления рядом с рычагом переключения скоростей расположена маркировка, показывающая доступные скоростные режимы обработки. Устройство передней бабки токарного станка критически важно для достижения точной и эффективной работы.

Шпиндель

Деталь крепится в патрон шпинделя, и от состояния и настройки этого узла зависит точность выполняемых операций на станке. Шпиндель, являющийся важным элементом передней бабки, устанавливается на два подшипника и представляет собой металлический полый вал конусообразной формы.

Для надежной фиксации заготовки используется устройство патрона токарного станка, который обычно является кулачковым или поводковым и крепится через винтовое соединение. В конструкции патрона предусмотрена канавка, предотвращающая его откручивание при резкой смене скорости вращения или остановке оборудования.

Поэтому шейки и ось шпинделя тщательно шлифуются и отлаживаются, чтобы избежать проскальзывания, заедания и люфта.

Механизм поперечной и продольной подачи

В токарном оборудовании устройство коробки токарного станка выполняет важную функцию в системе подачи. Именно благодаря ему осуществляется движение суппорта вдоль направляющих и в поперечном направлении. Это движение обеспечивается приводом-трензелем, который находится в передней части бабки.

Амплитуду движения суппорта можно регулировать, используя коробку подач и подбирая шестерни с различным количеством зубцов.

Суппорт

Токарное оборудование не достигает своей полной эффективности без устройства суппорта токарного станка.

Верхняя часть суппорта, резцедержатель, предназначена для закрепления резцов, которые обрабатывают заготовку. Конфигурация суппорта позволяет использовать одноместный либо многоместный резцедержатель.

Ключевая характеристика суппорта заключается в его возможности перемещаться в четырех направлениях, что играет важную роль при работе с длинными заготовками.

Движение осуществляется горизонтально вдоль направляющих, имеющих форму ласточкиного хвоста, либо по салазкам, которые располагаются вдоль станины при использовании ходового винта. Кроме того, поперечные направляющие выполняют функцию опоры, позволяя поворачивать суппорт относительно фартука станка.

Каретка

Эта деталь требуется для обеспечения перемещения суппорта вдоль направляющих станины. Без плавного хода или при наличии неисправностей в ее работе невозможно достичь высокого качества обработки изделий на данном оборудовании.

Фартук

В зависимости от назначения токарного оборудования в его конструкции предусмотрено устройство фартука токарного станка, который соединяет суппорт с зубчатой рейкой и ходовым винтом.

Для облегчения использования органы управления фартуком были установлены непосредственно на его корпусе.

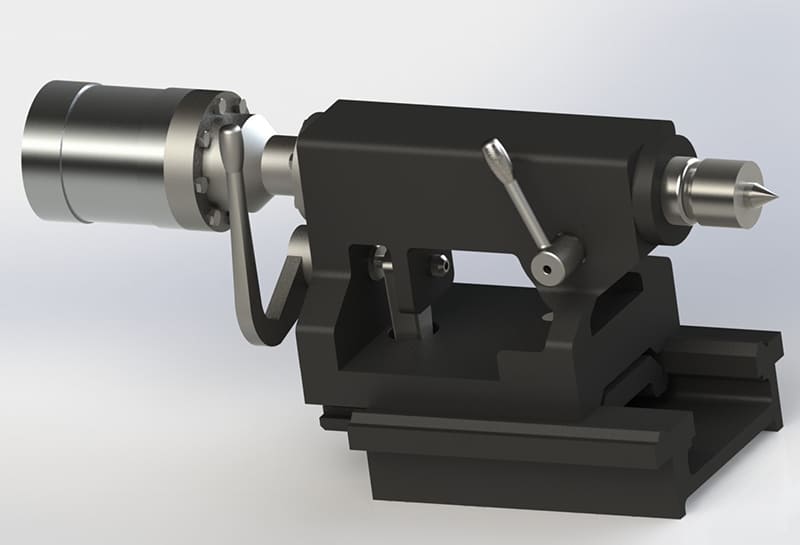

Задняя бабка

Устройство задней бабки токарного станка играет ключевую роль в его функционировании. Без задней бабки конструкция станка считалась бы несовершенной и его функционирование становилось бы невозможным. Эта деталь устанавливается на станину и может свободно перемещаться вдоль нее, закрепляясь с помощью специального рычага.

Задняя бабка служит для установки длинномерных деталей или закрепления рабочих инструментов. Конструкция данной компоненты может изменяться в зависимости от ее функционального назначения.

К примеру, для обработки, связанной с удалением стружки, в пиноль могут быть помещены конусные втулки и подшипники на передней и задней сторонах. Такая компоновка позволяет выдерживать значительные осевые нагрузки. Для надежной фиксации оборудования втулка удерживается стопорным рычагом.

Если необходимо, чтобы центр задней бабки оставался неподвижным, то пиноль управляется посредством маховика и гайки, которые соединены с винтовым механизмом.

Чтобы обеспечить обработку конусообразных деталей, пиноль способна перемещаться и в горизонтальном направлении.

Вал

Устройство токарных станков с простым принципом работы включает часть, которая облегчает управление. Для активации вала необходимо установить рычаг в нейтральное положение.

Если рычаг переведен в верхнее положение, вал начнет вращаться против часовой стрелки, а при перемещении в нижнее положение обеспечивается вращение по часовой стрелке.

Элементы управления и подачи

В устройствах токарных станков подача осуществляется благодаря ключевым подвижным частям, которые активируются электродвигателем, работающим на одной или нескольких скоростных режимах.

Обычно в данных механизмах применяются двигатели постоянного тока либо асинхронные устройства. В промышленности широко распространены моторы с функцией самовозбуждения, предоставляющие до десяти скоростных уровней управления.

Передача вращательного момента в конструкциях может осуществляться как напрямую через вал, так и через систему, состоящую из шкивов и ремней.

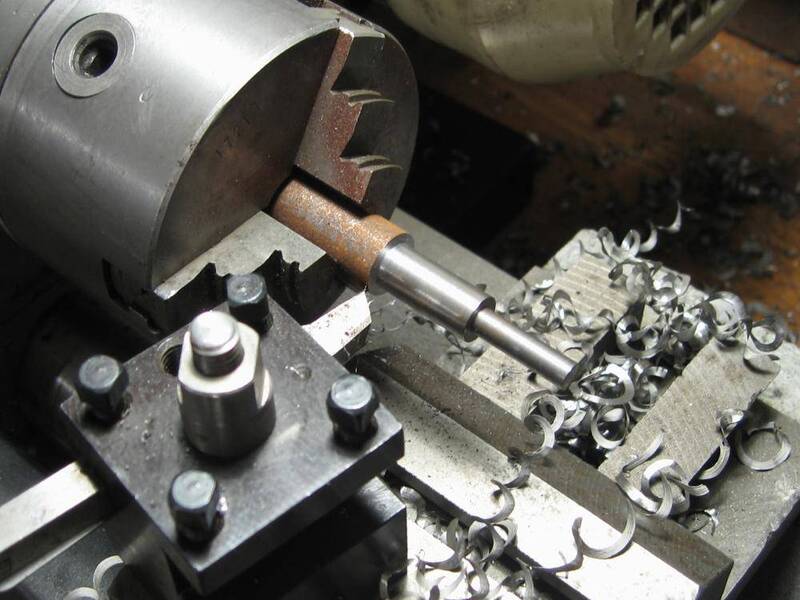

Принцип работы токарного станка

Принцип работы устройства резцедержателя токарного станка предусматривает следующие этапы:

• Заготовка фиксируется в патроне шпинделя, после чего начинается ее вращение.
• Резец, установленный в резцедержателе суппорта, продвигается к заготовке, снимая с нее стружку и придавая необходимую форму.
• Суппорт выполняет перемещения вдоль и поперек заготовки, что позволяет обработать всю ее поверхность.
• Регулировка скорости вращения шпинделя и подачи суппорта осуществляется в зависимости от характера обработки и материала заготовки.

Перед тем как приступить к работе на токарном оборудовании, следует выполнить следующие действия:

• Закрепить подходящий резец в резцедержателе суппорта.
• Поместить суппорт на оптимальное расстояние от заготовки.
• Проверить, насколько надежно заготовка зафиксирована в патроне.
• Настроить подходящую скорость вращения шпинделя и подачу суппорта.

При работе на токарном оборудовании важно следовать следующим правилам техники безопасности:

• Убедиться, что все трущиеся узлы станка имеют достаточную смазку.
• Выполнить регулировку деталей в соответствии с руководством.
• Прочно зафиксировать заготовку в патроне и проверить отсутствие люфта.

• Никогда не оставлять ключ в патроне и не размещать инструмент на рабочей поверхности.

• Носить индивидуальные средства защиты – очки, перчатки и спецодежду.
• По окончании смены выключать станок из сети.

Разновидности токарных станков

Принцип устройства токарного универсального станка и его функционирование во многом определяются его конструкцией. Производители представляют разнообразные модели, каждая из которых имеет свои уникальные характеристики.

Многорезцовые станки

Они способны выполнять сложные задачи. Осуществляют комплексную обработку детали, создавая изделия с изменяющейся геометрией для специфических требований.

Оборудование применяется для выполнения следующих задач:

• сверление отверстий;
• нарезка резьбы;
• токарная обработка;
• подрезка отдельных частей;
• заточка;
• развертывание отверстий;
• зенкерование.

Аппараты отличаются значительными размерами и характеризуются высокой производительностью.

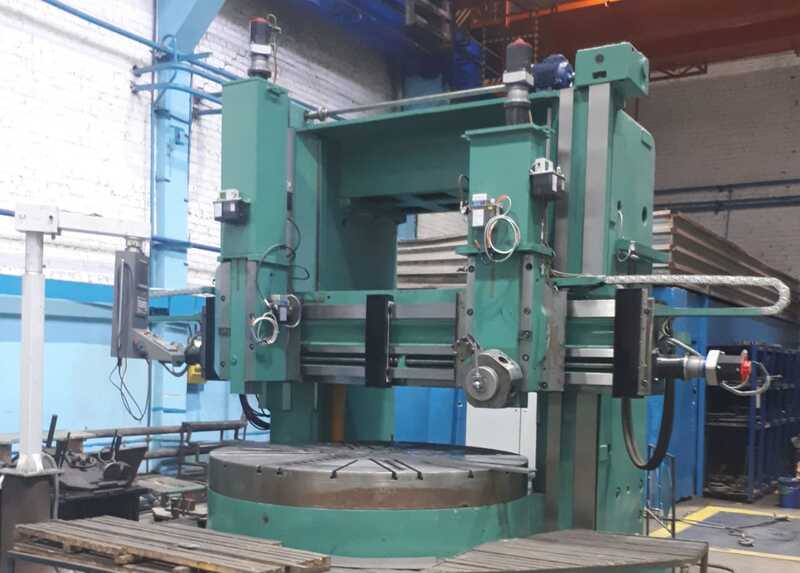

Карусельные станки

Карусельный токарный станок – это устройство, которое задействуется для обработки деталей значительного веса и диаметра. Рабочий процесс происходит в вертикальной плоскости, что требует от персонала специальной подготовки.

Список выполняемых задач включает:

• обработку конических и цилиндрических поверхностей;
• создание пазов;
• шлифовку;
• фрезеровку.

Появляется возможность для выполнения резьбы особенно крупного диаметра, применяемой в промышленных деталях.

Затыловочные

Тип токарного оборудования, предназначенного для работы с зубьями инструментов и шестернями. Отличается уникальной конструкцией суппорта, что облегчает выполнение необходимых операций. В процессе обработки возможны как вращательные, так и возвратно-поступательные движения.

Винторезные

Устройство токарного винторезного станка относится к наиболее простым и доступным вариантам станочного оборудования.

Благодаря рациональной конструкции, надежности и долговечности такие станки стали неотъемлемой частью оснащения школ, колледжей и частных мастерских.

Револьверные

Станки, предназначенные для обработки заготовок из калиброванного прутка, получили свое название благодаря специальной конструкции держателя. Это оборудование применяет несколько режущих инструментов для одновременной и последовательной обработки деталей.

Устройство токарно-револьверного станка позволяет эффективно выполнять множество операций с использованием револьверного механизма:

• точение;
• зенкерование;
• сверление;
• нарезание резьбы;
• развертывание.

Можно выполнять работы, связанные с растачиванием отверстий.

Продукция отличается по следующим характеристикам:

• мощность привода;
• максимальная скорость вращения заготовки;
• наибольшие размеры обрабатываемых деталей;
• вес и габариты станка;
• класс точности.

Для установления последнего параметра применяются следующие буквенные обозначения: С — особая точность, В — высокая точность, Н — нормальная точность, А — особо высокая точность. Оборудование с повышенной точностью маркируется буквой П.

Станки с ЧПУ

Оборудование с числовым программным управлением предназначены для всесторонней обработки заготовок. Благодаря значительной автоматизации эти устройства способны эффективно выполнять задачи любой степени сложности.
