Наладка токарного станка: задачи и этапы

О чем речь? Наладка токарного станка – это его подготовка к выполнению работ по необходимой технологии. Задача – определить работоспособность оборудования и возможность выпуска деталей требуемых размеров.

На что обратить внимание? В ходе наладочных работ настраивают режимы резания, проверяют зажимные приспособления, устанавливают режущие инструменты. Особые действия предусмотрены при наладке станков с ЧПУ и после длительного простоя оборудования.

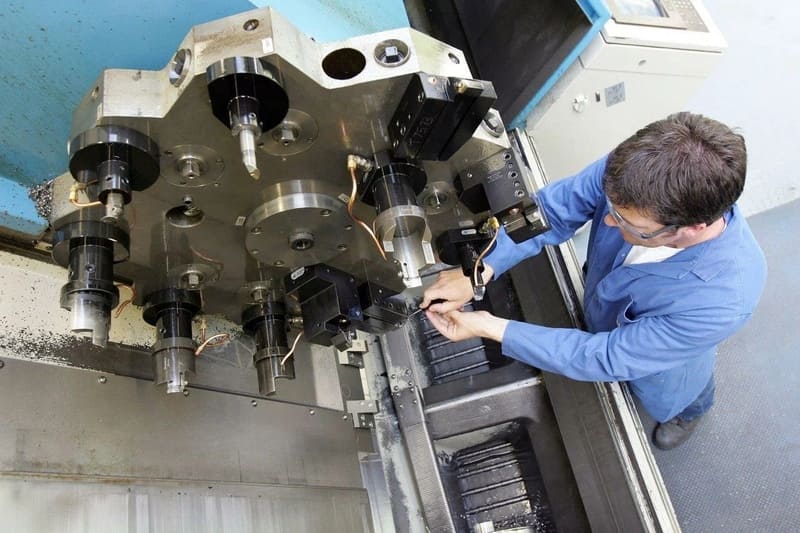

Понятие наладки токарного станка

Наладка токарного станка подразумевает его комплексную подготовку к процессу создания деталей, включая строгую адаптацию к определенному технологическому процессу с учетом требуемой производительности, точности изготовления и спецификации поверхностной шероховатости. Изначально после настройки машины производятся тестовые образцы.

Если размеры полученных изделий не соответствуют параметрам чертежа, производится тонкая корректировка инструмента для достижения точности указанных размеров. Кроме того, для гарантии оптимальных условий деятельности проводят точную калибровку режимов резания.

Эта процедура включает в себя кинематическую подготовку машинного оборудования к обработке деталей, осуществляемую в соответствии с заранее установленными параметрами режимов резания, определенными технологическими стандартами. Предварительно проводится проверка работоспособности станка и его адаптация к токарным операциям.

Перед стартом оператор должен удостовериться в корректной отзывчивости машины на управленческие команды и в безукоризненной работе механизмов перемещения салазок суппорта как во время ручной, так и в процессе автоматической работы. Первоначально осуществляется проверка фиксации патрона к шпинделю.

Затем при осуществлении холостых ходов следует контролировать ответные действия аппаратуры на команды старта и остановки двигателя, активации и отключения оборотов вращающегося вала, а также включения и выключения служб по подаче суппорта.

После подтверждения работоспособности всех критических систем можно переходить к тонкой настройке и калибровке оборудования.

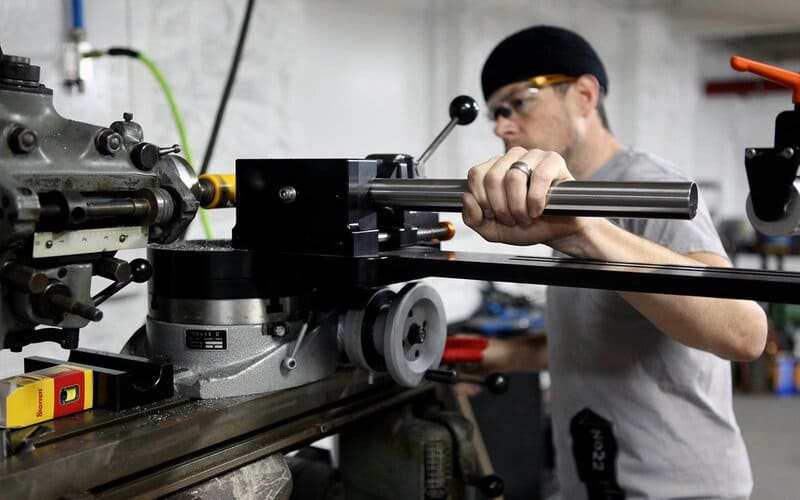

Этапы наладки токарного станка

Рассмотрим процесс наладки на примере одного из самых распространенных типов оборудования токарной группы – токарно-винторезного станка с ручным управлением:

Настройка режимов резания

Процесс включает кинематическую настройку обрабатывающего оборудования для работы с материалами согласно заданным параметрам резания. В рамках этого этапа производится конфигурация кинематических систем, где настраиваются элементы управления для установки требуемых скоростей вращения и подачи инструмента.

Обычно начинают с определения оптимальных передаточных чисел сконфигурированных цепей, что включает регулировку данных чисел через элементы коробки передач и переключатели скорости движущего электродвигателя, а также точную настройку соответствующих зубчатых колес, взаимозаменяемых кулачков и других компонентов.

Скоростное регулирование в современных токарно-винторезных машинах происходит без расчетов, через манипулирование рукоятками скоростной коробки в позиции, соответствующей необходимым оборотам шпинделя. На этих машинах представлены таблицы, показывающие желаемые позиции ручек для достижения заданной частоты вращения. При бесступенчатом режиме количество оборотов шпинделя отслеживается прибором с указательной стрелкой.

Для движения подачи используется ходовой вал, двигающий каретку суппорта или его боковые салазки. Установка необходимой подачи на оборот шпинделя достигается путем переключения рукояток без предварительных вычислений, все необходимые значения подач представлены в таблицах в документации к оборудованию.

Для нарезки резьбы используется коробка подач и сменные колеса, настройка которых производится при изменении типа резьбы. Сменные колеса, необходимые для этого, включены в комплект поставки. Адаптация блоков зубчатых колес в коробке подач и изменение шестерен позволяют наладить оборудование на выполнение большинства типичных видов резьбы, информация о которых содержится в технической документации.

Для многозаходных нарезок настройка шага цепи производится путем умножения шага резьбы на количество заходов.

Установка и закрепление режущего инструмента

На механизмах используются различные приспособления, включая держатели, оправки и блоки с резцами, которые относятся к стандартизированным вспомогательным элементам.

В процессе настройки оборудования критичным является правильный выбор и установка резца в держатель так, чтобы лезвие располагалось на уровне оси вращения механизма. Закрепитель режущей части подводится к оси заднего узла, при этом конец головки устанавливают так, чтобы выступ резца над основанием держателя составлял от одной до полутора высоты последнего.

Далее осуществляется настройка вертикального положения вершины головки резца относительно центра оборудования с использованием специализированных подложек (не более двух) под держатель. Важно гарантировать, что эти подкладки хорошо обработаны, находятся в параллельном расположении, их размеры точно соответствуют базовой плоскости держателя режущей части.

Зажимные приспособления

Выбор способа закрепления заготовки в оборудовании определяется его конструкционными особенностями, включая использование центров, патронов или других систем крепления.

Так, перед установкой трехкулачкового самоцентрирующего патрона на шпиндель машины необходимо основательно очистить резьбу или конусообразную часть шпинделя, а также соответствующее отверстие в патроне. Применяют ткань, слегка смоченную в керосине, чтобы удалить загрязнения с резьбовой или конусной поверхности вращающегося вала, а также внутренней части фланца патрона.

Когда подготовка всех компонентов завершена, следует вставить направляющую оправку в конус шпинделя и резко вдвинуть ее внутрь, а затем осторожно уложить на нее патрон, держа его двумя руками. Последний следует немного сдвинуть налево, а потом повернуть так, чтобы его внешняя резьба совпала с резьбой вращающегося вала.

Сначала, удерживая патрон левой рукой и вращая правой, рабочий ввинчивает его до остановки. Для завершения фиксации применяется ключ, который вставляют в одно из квадратных отверстий патрона: сначала используется легкое тяговое движение к себе, за которым следует резкое и сильное кручение против часовой стрелки до конечной фиксации.

Чтобы избежать самостоятельного ослабления соединения, в конусных углублениях шпинделя монтируют стопорные шпонки, закрепляя их винтами. Заключительный этап состоит из извлечения направляющей оправки, которую выталкивают через вращающийся вал с помощью легкого удара бронзовым или латунным стержнем.

Для установки заготовки в трехкулачковый самоцентрирующий патрон начните с раздвижения кулачков ключом левой рукой до того момента, когда между ними можно будет свободно поместить заготовку. После этого вставьте деталь, используя правую руку, и закрепите ее левой рукой. Затем, управляя завинчивающим приспособлением обеими руками, окончательно зафиксируйте ее в патроне.

При работе с центрами для демонтажа патрона сначала используйте ключ для раздвижения кулачков, затем зафиксируйте оправку в отверстии шпинделя. Далее отсоедините стопорные элементы и отвинчивающим приспособлением, вставленным в отверстие зажимного механизма, резко поверните его к себе, поддерживая устройство левой рукой и переключаясь на правую, аккуратно отвинтите и извлеките его из машины.

По окончании удаления оправки важно тщательно прочистить коническое отверстие вращающегося вала и конусообразный хвостовик центра. Вставьте затем центр в шпиндель с помощью правой руки и установите его до упора, включите вал для проверки радиального биения.

В случае обнаружения постукивания, выбейте центр латунным стержнем и установите повторно, повернув на 30...45 градусов. Поместите центр в пиноль задней бабки левой рукой, проверьте соосность центров, приблизив заднюю бабку так, чтобы расстояние между вершинами было не более 0,5 мм, зафиксируйте пиноль и проверьте совпадение вершин в горизонтальной плоскости. При необходимости скорректируйте положение задней бабки для выравнивания вершин. После этого установите поводковый патрон, следуя методике, аналогичной установке трехкулачкового зажимного механизма.

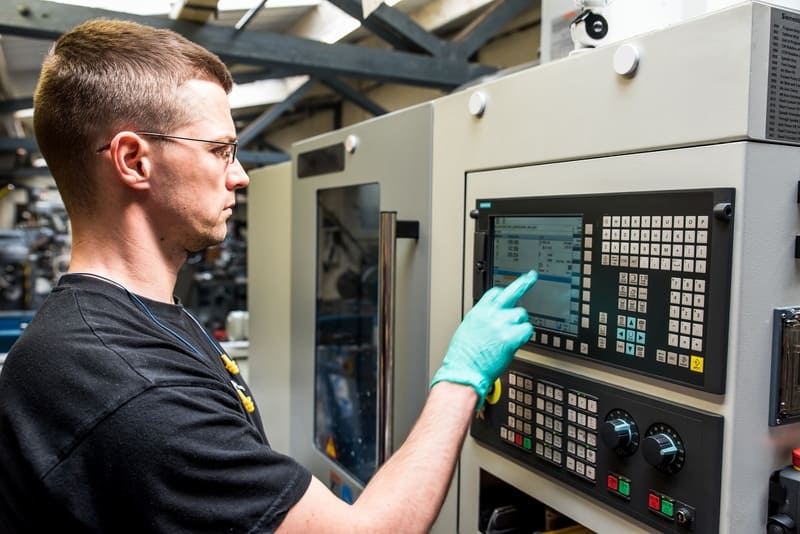

Нюансы наладки токарного станка с ЧПУ

Оборудование с числовым программным оборудованием значительно ускоряет процесс изготовления деталей за счет автоматизации и высокой точности обработки. Наладка токарного станка с ЧПУ начинается после установки программного обеспечения и включает в себя ряд критически важных шагов, выполняемых квалифицированным специалистом.

Ответственность ложится на специалиста, который должен тщательно проверить как внутренние механизмы, так и внешнее состояние оборудования.

Компетентность в области электроники и механики является обязательным условием для обеспечения качественной наладки.

Регулировка обрабатывающего аппарата проводится путем корректировки различных функций: ввода и вывода информации, диагностики, автоматизированной работы фрезера, добавления дополнительных данных, ручной настройки, конфигурации дисплея и других операций.

Правильно выполнить наладку, ограничившись одним режимом, не удастся, поэтому специалисты часто прибегают к использованию нескольких видов работы.

Существует определенный порядок наладки, нарушение которого недопустимо. Сначала необходимо убедиться, что оборудование должным образом установлено и закреплено, выполнен монтаж всех приспособлений и внутренних механизмов. В процессе установки на специалиста возлагаются дополнительные задачи, включая тщательную очистку всех мелких компонентов.

Далее следует выполнение размерной настройки и ввод контрольно-управляющих программ. Возможно подключение оборудования к терминалу или компьютеру, который будет выполнять функции управляющего устройства.

Завершающим этапом является «черновая» обработка заготовки, после которой специалист вносит необходимые корректировки в работу оборудования.

Наладка токарного станка после простоя или ремонта

Перед первым включением оборудования после длительного простоя необходимо провести тщательную наладку в следующем порядке:

• Сначала проверяют заземление, после чего в шкафу управления отключают провода, подающие питание на электродвигатели, и подключают агрегат к электросети.
• С помощью ручных управляющих устройств осуществляется проверка функционирования главного реле и магнитных пускателей.
• Проводится тестирование каждого из блокировочных механизмов на предмет работоспособности.

• Если все блокировочные устройства функционируют корректно, ранее отключенные провода электродвигателей подсоединяют обратно.
• Проверяется корректность направления вращения электродвигателей: главный привод должен двигаться против часовой стрелки, мотор быстрой подачи шпинделя – по часовой, мотор гидростанции и насос движка СОЖ должны вращаться в соответствии с маркировкой на корпусе.

Применять оборудование можно лишь после проведения всех указанных настроек и подтверждения их правильности.
