Виды сварки: классификация и особенности

О чем речь? Разнообразные виды сварки созданы для соединения деталей в различных условиях: под водой, в стесненном пространстве, при высокой загруженности производства или в быту. Выбор зависит от задач, типа металла и многих других факторов.

На что обратить внимание? Всего выделяют более 150 видов сварки, в их основе лежат термические, термомеханические и механические способы.

Классификация сварки

Сегодня насчитывается свыше 150 способов видов сварки металлов и других материалов. Для получения прочного и надежного сварного шва крайне важно грамотно выбрать подходящую технологию. В этом вопросе большую роль играет правильная классификация методов сваривания.

Рациональным считается подход, основанный на трех ключевых критериях: характер физического воздействия, уровень технического оснащения и применяемые технологические приемы.

• Классификация по типу физического воздействия.

В основе разделения на классы лежит тип энергии, с помощью которой осуществляется соединение.

Выделяют следующие три основные группы:

• термическая сварка;
• термомеханическая сварка;
• механическая сварка.

Термическая – основана на применении тепловой энергии различных источников. Самыми востребованными методами в этом случае являются газовая и дуговая сварка – они незаменимы как в производстве металлоконструкций, так и при их ремонте.

Фото: bannafarsai / freepik.com

Термомеханическая – комбинирует нагрев и механическое давление. Наиболее показательный пример – контактное сваривание: детали одновременно нагреваются и сжимаются электродами. Также к этому классу относят менее распространенные методы – кузнечную, дугопрессовую и диффузионную сварку.

Механическая – эта группа включает методы, основанные исключительно на механическом воздействии без термической обработки. Несмотря на ограниченное применение из-за специфических условий, эти способы экономически выгодны. Примеры: ультразвуковая, сварка давлением (в том числе гипербарическая), трением и с использованием взрывной энергии.

• Технические признаки.

Для этой классификации задействованы такие принципы, как:

• защита от окисления;
• непрерывность процесса;
• уровень механизации.

Качество шва зависит от степени защиты от окисления. Наиболее распространенными считаются технологии сваривания в среде защитных газов. Часто встречается защита флюсом, пеной и различными комбинированными способами.

Классификация видов сварки по непрерывности процесса не требует особых разъяснений и имеет всего два вида: сваривание без перерывов или прерывистое.

По степени механизации тоже сильно не мудрили и остановились на следующем варианте классификации:

• ручная;
• механизированная;
• автоматизированная;
• автоматическая.
• Классификация по технологическим принципам.

В данном случае виды сварки классифицируются в зависимости от того, какие технологии лежат в основе процесса.

Например, в отдельный вид выделена технология дуговой сварки, здесь же она разделяется на mig/mag, mma, tig, которые, в свою очередь, разделяются по виду сварочного тока, диаметру и виду электрода и многим другим признакам.

Термические виды сварки

Виды сварки металлов, основанные на применении тепла, позволяют надежно соединять металлические элементы путем их расплавления и последующего затвердевания. Под действием высокой температуры стыковые поверхности деталей плавятся, образуя жидкую зону – сварочную ванну. После охлаждения она кристаллизуется, формируя прочное соединение. Источником нагрева могут выступать электрическая дуга, пламя горючих газов или поток плазмы.

Дуговая сварка: суть и разновидности

Этот метод считается основным видом сварки. В процессе используется электрическая дуга – мощный тепловой разряд, возникающий между металлическим изделием и электродом при прохождении тока. Высокая температура дуги расплавляет металл, формируя шов, который после остывания становится однородным с основным материалом.

Фото: ashvets / freepik.com

Ключевые виды дуговой сварки:

Ручной дуговой способ сварки (ММА – Manual Metal Arc)

Осуществляется с применением электродов штучного типа, поверхность которых покрыта специальной обмазкой, различающейся по составу. Для проведения процесса может использоваться как переменный, так и постоянный электрический ток. При плавлении покрытия создается газовая защита, препятствующая проникновению кислорода и других компонентов воздуха в зону сварки, а также вводятся легирующие элементы, способные улучшить характеристики металла в области шва и обеспечить стабильное горение дуги.

Этот вид сварки подходит для работы в любом пространственном положении, а в качестве сварочных аппаратов используются трансформаторы, инверторы и выпрямители. При правильном выборе типа электрода можно сваривать практически все металлы – от черных до цветных, в том числе с различной степенью легирования. Метод отличается универсальностью и позволяет выполнять сварку даже в труднодоступных местах, что делает его удобным как для опытных специалистов, так и для начинающих.

ММА-сварка широко применяется в различных сферах – от строительства до тяжелого машиностроения. Ее можно встретить в работе при возведении металлоконструкций, на производстве или в быту. Этот метод с одинаковой эффективностью используется как в слесарной мастерской, занимающейся изготовлением металлических изделий, так и на дачном участке, где требуется своими силами установить оконные решетки или собрать простую металлическую конструкцию.

Сварка в среде инертного газа с использованием неплавящегося электрода (TIG – tungsten inert gas)

Представляет собой один из наиболее точных и «чистых» методов соединения металлов. В роли электрода здесь применяются материалы, устойчивые к плавлению, такие как вольфрам, графит или уголь. В зону сварки подается инертный газ – чаще всего аргон, гелий, азот либо их комбинации, выбранные в зависимости от свойств обрабатываемого металла.

В процессе шов формируется исключительно за счет основного металла деталей, хотя при необходимости может быть добавлен наполнитель в виде металлических проволок, стержней или лент. Защитный газ изолирует расплав от контакта с кислородом и другими вредными примесями воздуха, одновременно стабилизируя сварочную дугу. В зависимости от задачи может использоваться как постоянный, так и переменный ток.

Несмотря на сравнительно невысокую скорость выполнения, этот метод отличается высоким качеством сварных соединений. Работа требует точности, сосредоточенности и хорошей подготовки оператора, что делает TIG-сварку особенно востребованной там, где важны как механическая прочность, так и аккуратность внешнего вида шва.

Метод активно применяется при монтаже трубопроводов для газа и нефти, в производстве емкостей, рассчитанных на высокое давление, при изготовлении оборудования для пищевой промышленности, а также в микроэлектронике – при пайке и сварке компонентов. Он особенно эффективен при соединении тонкостенных конструкций и металлических листов до 6 мм толщиной. Применим для работы с нержавеющими, легированными и углеродистыми типами стали, а также с цветными металлами – медью, магнием, титаном.

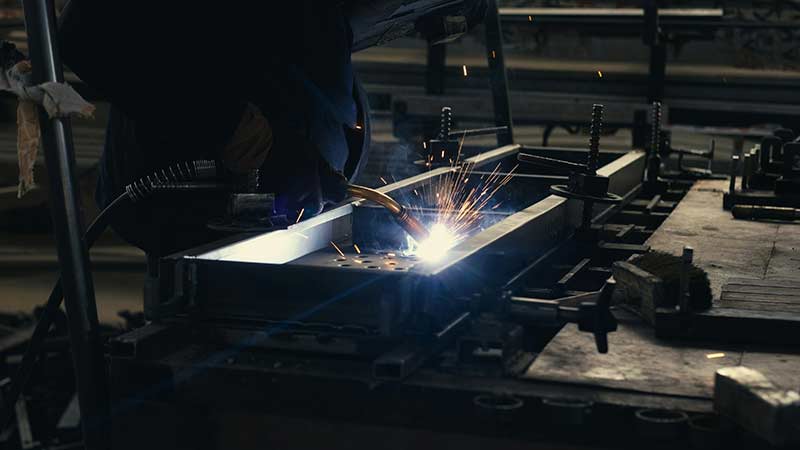

Полуавтоматическая сварка с использованием непрерывной плавящейся проволоки

Осуществляется в среде защитных газов – инертных (MIG) либо активных (MAG). В качестве электрода здесь выступает тонкая металлическая проволока, которая подается в сварочную зону автоматически. Вместе с ней через специальную горелку проходит газ – его состав зависит от свариваемого металла и может включать как инертные, так и активные компоненты. Процесс требует постоянного электрического тока.

Фото: Cemrecan Yurtman / unsplash.com

Несмотря на возможные недостатки, например, образование брызг и не самый ровный шов при использовании активных газов вроде CO₂ или кислородных смесей, технология отличается высокой производительностью. Возможность точно настраивать параметры с помощью электронных контроллеров, а также автоматическая подача проволоки делают этот метод привлекательным как для опытных сварщиков, так и для начинающих.

Такая сварка получила широкое распространение в промышленности Европы и Северной Америки. Ее применяют для соединения широкого спектра металлов: от низко- и высоколегированных типов стали до чугуна, алюминиевых, медных, никелевых и марганцевых сплавов, включая сочетания различных металлов.

Сварка с применением флюса

В этой технологии применяется специальный порошковый флюс, который покрывает область шва и зону расплава, выполняя одновременно защитную и технологическую функции.

Под воздействием высокой температуры флюс разлагается, высвобождая защитный газ, стабилизирующий сварочную дугу и обеспечивающий высокое качество соединения. Различные составы этого материала позволяют придавать сварному стыку нужные свойства в зависимости от требований к прочности и коррозионной стойкости.

Сварка в этом случае используется при производстве таких изделий, как корабельные корпуса, фюзеляжи самолетов, вагоны и локомотивы, детали турбин и роторов, спутниковые блоки и конструкции башенных кранов. Металлы, обработанные таким методом, способны выдерживать экстремальные нагрузки, резкие перепады температуры и давления, сохраняя при этом надежность соединения.

Газовая и газопламенная сварка

Этот способ не требует подключения к электричеству – металл плавится под воздействием огня, возникающего при сгорании горючих газов в смеси с кислородом. Используются ацетилен, пропан, водород, бутан и даже бензин. Особенно ценится метилацетиленовая фракция (МАФ) – она дает интенсивное пламя при сравнительно низкой токсичности.

Данный вид газовой сварки популярен при полевых работах, где нет доступа к электросети. Постепенное нагревание металла делает его удобным при соединении тонких листов. Однако в промышленных масштабах используется редко из-за низкой скорости и невозможности автоматизации. Управление процессом требует от исполнителя большого опыта.

Электрошлаковая сварка

В этой технологии плавление металла происходит благодаря теплу, выделяемому расплавленным слоем шлака, разогретым проходящим через него электрическим током. В зазор между свариваемыми элементами засыпается флюс, который при нагреве образует токопроводящую массу. Дополнительно вводится присадка в виде прутка или проволоки.

Метод предназначен для тяжелых задач: соединение массивных металлических блоков толщиной от 40 мм до полуметра и более. Особенно актуален при производстве турбин, валов, котлов и других крупных деталей. Высокая производительность при больших объемах делает его экономически выгодным решением.

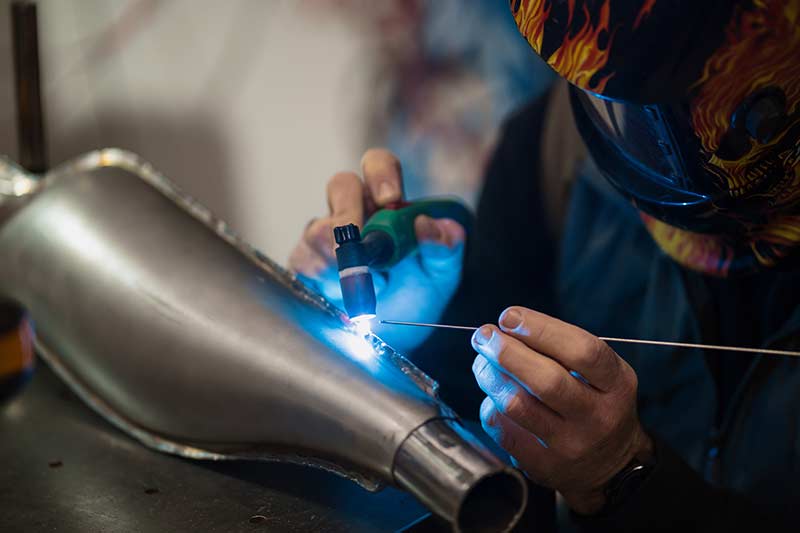

Плазменная сварка

В основе метода лежит использование направленного потока плазмы, создаваемой в плазмотроне. Эта масса достигает очень высокой температуры и позволяет выполнять глубокую и точную сварку, включая мелкие детали и тонкие листы.

Фото: ArthurHidden / freepik.com

Данный метод востребован и в микроэлектронике, и в тяжелой промышленности. Он подходит для любых металлов и позволяет получать ровные, прочные швы сварки даже в труднодоступных местах.

Дополнительные термические виды сварки:

• лазерная – применяется концентрированный лазерный луч, обеспечивающий высокоточное сваривание;
• электронно-лучевая – используется в условиях вакуума, где пучок электронов соединяет детали с исключительной точностью;
• с закладными нагревателями – эффективна при соединении пластиковых труб за счет встроенных нагревательных элементов;
• контактное оплавление – применяется в термопластах, где соединение выполняется под действием нагревающей поверхности с фторопластовым покрытием.

Термомеханические виды сварки

Комбинированные способы сваривания относятся к термомеханической группе – здесь соединение деталей достигается за счет одновременного воздействия тепла и давления.

В эту категорию входят три основных типа сварки: кузнечная, контактная и диффузионная. Во всех случаях металл подвергается нагреву, а затем – механическому сжатию, что обеспечивает прочность соединения.

• Кузнечная сварка (сварка давлением).

Один из древнейших способов соединения металлов, используемый еще в кузнях древнего мира. Технология основана на нагреве металлических заготовок и их последующем соединении при помощи ударов или сжатия.

Существуют два основных варианта реализации:

• Ручной вид сварки. Разогретые детали совмещаются и скрепляются при помощи ударов молота. Это классический кузнечный подход.
• Механизированный способ (прессовая сварка). Используются прессы, обеспечивающие сильное и равномерное давление, что ускоряет процесс и улучшает однородность шва.

Недостатки метода:

• низкая скорость выполнения и зависимость от квалификации исполнителя;
• ограниченное применение: метод эффективен только для пластичных металлов, хорошо переносящих деформацию;
• контактная сварка.

Контактная технология – один из самых автоматизированных способов сварки, активно применяемый в промышленности, особенно в машиностроении. Современное оборудование позволяет интегрировать ее в роботизированные производственные линии.

Нагрев происходит за счет электрического тока, проходящего через стык заготовок. Одновременно на детали оказывается давление, которое вызывает пластическую деформацию и формирует прочное соединение.

Ключевые разновидности сварки:

• Точечная. Эффективна при соединении тонких листов. Швы формируются в отдельных точках – по одной или сразу в нескольких.
• Рельефная. Вариация точечной технологии. Соединение осуществляется на выступах – как естественных, так и специально подготовленных.
• Стыковая. Используется для соединения всей контактной площади двух деталей. Подходит для массивных или длинномерных заготовок.
• Шовная. Детали укладываются внахлест, а соединение происходит с помощью вращающихся роликов, через которые пропускается ток.
• Диффузионная. Это современный способ, основанный на физическом процессе взаимного проникновения атомов между контактирующими поверхностями. Метод особенно ценен при работе с чувствительными материалами и в микроэлектронике.

Особенности технологии:

• Сварка проводится в условиях вакуума или под инертным газом (например, аргоном), чтобы исключить контакт с кислородом и другими активными веществами.
• Поверхности тщательно подготавливаются: их шлифуют, очищают и нагревают до 50–70 % от температуры плавления металла.
• Заготовки плотно сжимают с усилием до 4 кгс/мм², что позволяет разрушить окисные пленки и устранить загрязнения.
• Спустя некоторое время между деталями формируется монолитное соединение.

Диффузионный метод подходит для сварки как сверхтонких элементов, так и крупных деталей с толщиной до нескольких метров. Благодаря точности и чистоте соединения технология широко применяется в наукоемких отраслях – авиастроении, космосе, приборостроении и производстве микроустройств.

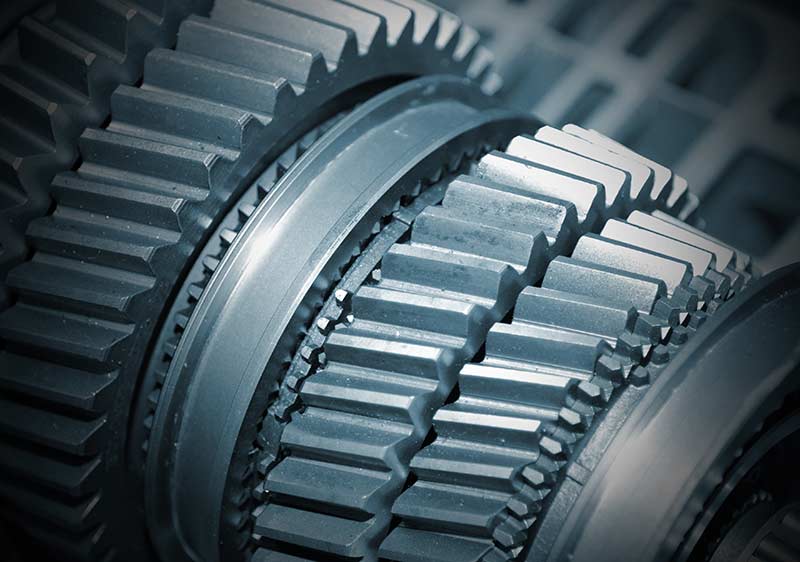

Механические виды сварки

Механические виды сварки – это особый класс технологий, при которых соединение деталей достигается без использования электрических дуг или пламени.

Ниже рассмотрим ключевые типы механической сварки и особенности их применения.

Сварка трением

Один из наиболее эффективных и распространенных методов механического соединения. Суть технологии заключается в том, что одна из деталей начинает вращаться относительно другой при одновременном прижатии. В зоне соприкосновения возникает интенсивное трение, которое разогревает металл до температуры, при которой он размягчается. После достижения нужного нагрева вращение прекращается, детали соединяются под давлением. Материал при этом не плавится, что позволяет избежать дефектов, связанных с кристаллизацией.

Плюсы метода:

• процесс экономичен и энергоэффективен: не требуется присадочного материала или электродов;
• позволяет получить прочное соединение с минимальными деформациями;
• экологически безопасен – отсутствуют вредные выбросы.

Фото: onlyyouqj / freepik.com

Минусы:

• технология требует сложного и дорогостоящего оборудования;
• не подходит для неподвижных, сложно фиксируемых или габаритных конструкций.

Сварка трением широко используется для сборки вращающихся узлов – валов, шестерен и других компонентов в автомобилестроении и авиационной промышленности.

Холодная сварка

Этот уникальный способ позволяет соединять металлы без теплового воздействия. Он основан на высоком давлении, вызывающем пластическую деформацию и формирование межатомных связей между деталями. Поверхности, подлежащие свариванию, должны быть тщательно очищены и плотно подогнаны – любые загрязнения могут помешать качественному контакту.

Преимущества:

• исключаются структурные изменения в металле, так как отсутствует нагрев;
• технология подходит для сварки в труднодоступных местах и не требует сложной аппаратуры;
• экологически чистый процесс.

Ограничения:

• метод применим только к материалам с высокой пластичностью (алюминий, медь и их сплавы);
• поверхности должны быть идеально подготовлены;
• необходимы значительные усилия, требующие специализированных прессов.

Холодная сварка используется в производстве кабельной продукции, электроники, приборов из тонких листов и легких сплавов. Метод также востребован в космической отрасли, где традиционные способы сваривания невозможны из-за отсутствия атмосферы.

Сварка взрывом

Этот способ можно отнести к числу нетрадиционных, но высокоэффективных. Здесь соединение металлов достигается за счет действия мощной ударной волны, возникающей при контролируемом взрыве. Один из слоев материала располагается поверх другого, между ними может находиться прокладка. На верхнюю пластину укладывается взрывчатое вещество. При детонации создается экстремальные давление и температура, в результате чего происходит слипание сырья на молекулярном уровне.

Прочность шва, полученного таким способом, сопоставима с монолитным соединением, а устойчивость к коррозии делает его наиболее ценным в агрессивных средах. Однако работа с взрывчатыми веществами требует особого подхода к технике безопасности. Из-за этого сварочные операции проводят в строго контролируемых условиях, как правило, вдали от жилых районов. Метод также не подходит для работы с хрупкими или очень тонкими заготовками – они могут деформироваться из-за мощного импульса.

Эта технология нашла широкое применение в ряде высокотехнологичных отраслей. Так, в судостроении ее используют при создании многослойных панелей с антикоррозийной защитой. В аэрокосмической сфере с ее помощью соединяют легкие металлы с прочными сплавами. Кроме того, метод активно применяется при производстве теплообменного оборудования и аппаратуры для химической промышленности. Универсальность и надежность соединений делают взрывную сварку востребованной везде, где предъявляются высокие требования к прочности и долговечности.

Ультразвуковая сварка

Этот способ сваривания, как и другие методы, основанные на механическом воздействии, не нуждается во внешнем источнике тепла. Необходимая для соединения температура возникает непосредственно в месте соприкосновения материалов – за счет интенсивного трения, которое создается под действием ультразвуковых колебаний. Одновременно на детали оказывается давление, способствующее удалению оксидной пленки в точках соприкосновения. Это подготавливает поверхности к надежному соединению.

Ключевые плюсы ультразвуковой сварки:

• высокая скорость выполнения операций;
• отличная производительность;
• значительная точность, включая возможность работы в микромасштабах;
• нет необходимости в сложной предварительной обработке соединяемых участков;
• отсутствие деформации металла в зоне шва;
• не возникает искр.

Однако у метода есть и определенные ограничения – в первую очередь это касается толщины свариваемых материалов: слишком массивные или крупные заготовки не подходят в этом случае.

Критерии выбора видов сварки

Выбор сварочной технологии определяется совокупностью факторов.

Фото: EyeEm / freepik.com

Среди них ключевыми являются тип металла, его толщина, требования к прочности соединения, условия работы, а также наличие соответствующего оборудования и квалифицированного персонала:

• Соединение тонких металлических листов. В этом случае предпочтение отдают методам, позволяющим минимизировать деформации. К числу таких относятся плазменная и вольфрамовая дуговая сварка в защитной газовой среде. Они обеспечивают аккуратный, ровный шов и сохраняют геометрию заготовок.
• Сварка толстых листов. Для массивных металлических элементов лучше использовать технологии с высокой проникающей способностью. Подходящими являются дуговая сварка под флюсом или полуавтоматическая с порошковой проволокой, обеспечивающие надежное соединение за счет высокой плотности теплового воздействия.
• Работа в ограниченном пространстве. В местах с ограниченной вентиляцией или повышенным риском накопления вредных газов стоит применять технологии с низким уровнем выбросов. К таким относятся лазерная и сварка плавящимся электродом в защитной среде – они почти не образуют вредных испарений и удобны в замкнутых зонах.
• Малосерийные задачи и ремонтные операции. При ограниченных объемах производства или в случае ремонта целесообразно использовать ручные виды сварки, такие как сваривание покрытым электродом (SMAW) или посредством газа с использованием кислородных горелок.

Особенности конкретного металла значительно влияют на выбор параметров сварки, режимов и расходных материалов:

• Углеродистая сталь. Склонна к растрескиванию в зоне шва из-за закалки. Для предотвращения этого ее предварительно подогревают до +100…+300 °C, используют покрытые электроды и многослойные швы, а после окончания сварки проводят термический отпуск.
• Ферритные стальные сплавы. При медленном остывании возможно выделение карбидов хрома, что снижает прочность и вызывает межкристаллитную коррозию. Решением является использование слабого тока и быстрое охлаждение.
• Медь лучше сваривать газовым способом. Из-за присутствия газов и примесей в структуре металла наилучшие результаты дает газопламенная сварка, которая обеспечивает равномерный прогрев.
• Сварка чугуна выполняется с применением специальных чугунных электродов диаметром от 8 до 25 мм. Перед началом работы заготовки прогреваются.
• На поверхности алюминия быстро образуется оксидная пленка, препятствующая свариванию. Ее устраняют с помощью специальных флюсов.
