Длина сварочных кабелей: требования и нормы

О чем речь? Длина сварочных кабелей влияет на удобство мастера. Никаких норм на эту величину не существует – все зависит от места и характера работ. Также по протяженности кабели могут отличаться для электрода и для массы.

На что обратить внимание? Несмотря на отсутствия требований по минимальной или оптимальной длине, существуют ограничения по этому параметру. Так, сварочные кабели не должны быть больше 30–40 м, а при их наращивании необходимо увеличивать сечение.

Задачи и требования к сварочному кабелю

Сварочные кабели должны соответствовать определенным требованиям, касающимся гибкости, пожарной безопасности, устойчивости к воздействию агрессивной среды, механическим деформациям, перепадам температуры и т. п.

Некоторые производители сварочных аппаратов укомплектовывают оборудование алюминиевыми кабелями. К их недостаткам следует отнести высокое сопротивление металла, которое существенно увеличивает вероятность перегрева жилы и изоляции, в связи с чем делает их непригодными для сварки при большой силе тока. Кроме того, алюминиевые провода подвержены быстрому износу при частых скрутках. У медных перечисленные недостатки отсутствуют.

В комплектацию инверторных сварочных аппаратов входят провода с рекомендуемыми характеристиками, с которыми можно ознакомиться на маркировке:

• КГ – востребованность этого кабеля в гибкой резиновой оболочке обусловлена лучшим соотношением качества и цены.
• КГН – покрыт оболочкой из негорючей маслостойкой резины, оптимально подходит для работы в производственных помещениях с повышенной пожароопасностью, а также в гаражах и домашних мастерских.

• КОГ – кабели с облегченной конструкцией, которые благодаря своей гибкости позволяют выполнять сварочные работы в труднодоступных местах.
• КВС – покрыт ПВХ оболочкой, обеспечивающей высокую стойкость к износу и истиранию, оптимально подходит для использования на строительных объектах.
• КГ-ХЛ – хладостойкие кабели, устойчивые к низкой температуре, благодаря чему их используют для выполнения работы на улице.

Провода можно использовать по-разному: они подводят электричество к электрододержателю, зажиму массы и заготовке, в полуавтоматических аппаратах – к горелке (входят в комплектацию шланг-пакета), а также позволяют менять длину сварочных кабелей от аппарата к сети.

При выборе подходящей марки и сечения сварочного провода необходимо ориентироваться на следующие факторы:

• потребляемая мощность сварочного оборудования;
• условия выполнения сварочных работ;

• допустимая температура нагрева;
• максимальный сварочный ток.

Выбирая подходящий диаметр кабеля, следует помнить, что оно должно быть тем больше, чем длиннее провод. За счет этого уменьшаются сопротивление и потери при нагревании. Также у сечения должен быть запас по мощности, поскольку при увеличении длины сварочного кабеля снижаются напряжение и сила тока.

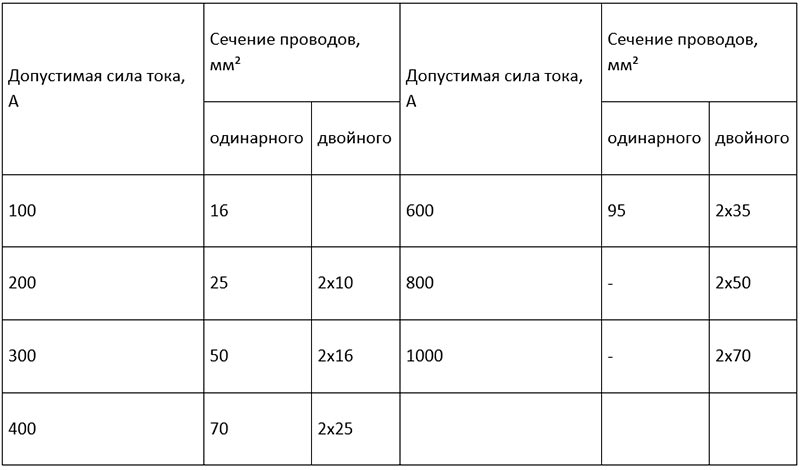

В качестве ориентира можно использовать таблицу:

Длина сварочных кабелей

В интернет-магазинах нередко можно встретить жалобы сварщиков на длину сварочных кабелей, входящих в комплект для сварки.

Такая проблема действительно существует. Обусловлена она тем, что теоретические представления производителей и практические условия эксплуатации оборудования пользователями могут различаться.

Разберемся, какая должна быть длина сварочного кабеля. В первую очередь, она обязана быть комфортной для конкретного пользователя. Остановимся подробнее на нюансах определения оптимального размера провода.

Не стоит думать, что чем длиннее провод, тем он лучше. Например, для сварщика, работающего на небольшой высоте с инверторным аппаратом, висящим через плечо, длинный шнур окажется неудобным, поскольку станет свисать вниз, цепляться, запутываться и мешать. В этом случае оптимальная длина сварочного кабеля должна быть не более вытянутой руки.

Фото: Jimmy Nilsson Masth / Unsplash

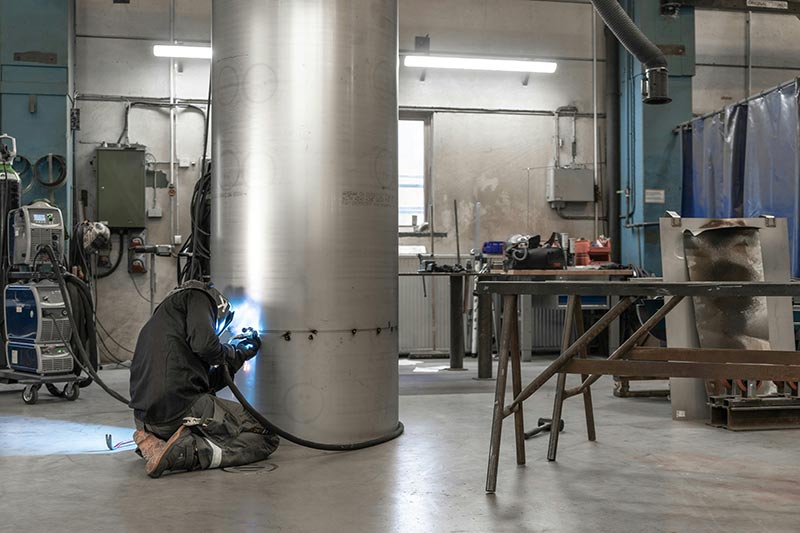

И, напротив, при выполнении сварки в ограниченном пространстве, например, внутри трубы, сварщику потребуется длинный сварочный кабель, который поможет подобраться к месту соединения элементов, оставив оборудование для сварных работ снаружи.

Кроме того, следует помнить, что для сварки необходимы два сварочных кабеля, один для работы с электродом, второй – для массы. В ряде ситуаций их длина может различаться. Например, сваривая забор, оборудование с проводом массы можно оставить в одном месте и работать со шнуром для электродов на расстоянии 5–10 м от аппарата.

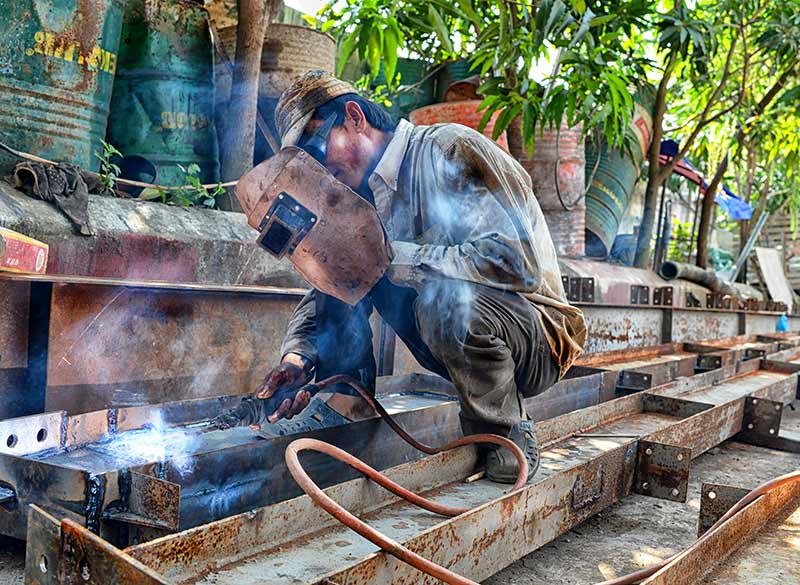

Правила соединения сварочных кабелей для наращивания длины

Нормы безопасности при работе с оборудованием требуют использования сварочных кабелей, максимальная длина которых не превышает 30–40 м.

При работе с переносными аппаратами протяженность сварочного провода должна составлять не более 10 м. В то же время производители в большинстве случаев комплектуют такие устройства 2-3-метровыми шнурами. При работе подобный метраж может вызывать определенные сложности, особенно если сварщику приходится перемещаться по площадке вместе с инверторным оборудованием. Достаточная длина сварочных кабелей легко решит эту проблему.

При наращивании размера сварочного провода важно соблюдать требования пожарной безопасности, помнить о том, что максимальная допустимая длина не должна превышать 40 м.

На законодательном уровне отсутствует запрет на увеличение длины проводов. Но следует понимать, что в этом случае возрастает сопротивление шнура, следовательно, сварочное оборудование работает при максимальной нагрузке, что негативно сказывается на нем, приводя к более быстрому износу.

Чтобы сохранить постоянную величину сопротивления сварочного кабеля, необходимо увеличить не только его длину, но и площадь сечения, то есть если метраж провода увеличивается в два раза, то и площадь сечения также должна быть увеличена в два раза. При этом следует иметь в виду, что достижение максимального значения протяженности с пропорциональным увеличением диаметра может привести к тому, что вес шнура превысит массу непосредственно сварочного аппарата.

Для сварки небольших металлических заготовок и деталей достаточно кабеля длиной 5–10 м. В случае необходимости можно воспользоваться переносным удлинителем.

Для того чтобы увеличить длину сварочных кабелей, подойдет один из нижеперечисленных способов:

• Скрутка – простой и достаточно надежный способ наращивания длины провода. Он запрещен правилами эксплуатации электроустановок, кроме случаев включения в технологии других соединений. Тем не менее многие специалисты продолжают его использовать. Для повышения надежности контакта с концов жил удаляют изоляционный материал, обрабатывают их растворителем и зачищают наждачной бумагой.
• Разъем «папа-мама» помогает с помощью нескольких фрагментов кабеля быстро увеличить его длину до требуемого значения. На рынке представлен широкий ассортимент разъемов различных конструкций и сечений.
• Горячая пайка позволяет увеличивать длину проводов, имеющих небольшое сечение. Сначала концы тщательно зачищают, лудят, скручивают и обжимают плоскогубцами. Для предотвращения окисления поверхность обрабатывают канифолью или флюсом. Скрутку нагревают паяльником или горелкой в зависимости от площади сечения проволоки. Пустоты между жилами заполняют припоем с помощью пламени горелки или жала паяльного устройства. После остывания кабеля следует удалить остатки флюса.

• Опрессовка заключается в надевании на концы проводов специальных медных или алюминиевых гильз и обжимании их клещами.
• Контактная, газовая, термитная сварка помогает надежно соединить усиленные сварочные кабели. Процесс контактного дугового сваривания выполняется с помощью угольного электрода. Газовая технология подходит для работы с алюминиевыми проводами с площадью сечения менее 20 мм². Для термитной требуются специальные патроны.

Провода подключают к стационарному оборудованию при помощи кабельных наконечников, подвергнутых опрессовке и горячей пайке.

У переносных инверторов предусмотрены специальные разъемы с маркировкой гнезд знаками «+» и «-». К гнезду со значком «-» присоединяют провода от держателя в условиях прямой полярности.

При увеличении длины проводов важно помнить об изменении таких параметров, как сопротивление и напряжение. Чем больше протяженность кабеля, тем выше сопротивление и ниже напряжение.

Фото: frank mckenna / Unsplash

Если выбрать неподходящий шнур, можно как минимум существенно затруднить выполнение работ, как максимум – повредить оборудование.
