Виды швов сварки: характеристики и особенности

О чем речь? Различные виды швов сварки позволяют получать изделия, соответствующие заданным требованиям по прочности. Их классифицируют по положению в пространстве, движению электрода, выпуклости, количеству проходов и ряду других признаков.

На что обратить внимание? К любому виду сварных швов предъявляются требования по качеству, описанные в ГОСТ и СП. Проверка проводится разными методами непосредственно после создания соединения.

Основные виды швов сварки

Перед началом сварочных работ важно определить основные виды швов сварки, характеристики будущего соединения – это не только геометрия и вид соединения, но и его пространственное расположение.

Фото: Bo-Bo / unsplash.com

Такой анализ позволяет грамотно определить виды швов и соединений сварки, будь то ручная дуговая (MMA), аргонодуговая (TIG/GTAW) или сварка (MIG/MAG, GMAW) в среде защитных газов (виды наложения швов сварки полуавтоматом), а также настроить соответствующие режимы процесса.

Пространственное расположение

То, в каком положении находятся соединяемые элементы, напрямую влияет на выбор технологии и сложность процесса.

Нижнее положение – наиболее удобное и часто применяемое. Заготовки укладываются горизонтально, благодаря чему сварщик легко контролирует расплав: он остается в пределах сварочной ванны и не стекает. Метод может варьироваться в зависимости от металла и вида сварки.

Горизонтальный шов – выполняется на вертикально расположенных деталях с горизонтальной линией соединения. Работа усложняется тем, что жидкий металл тяготеет вниз. Чтобы улучшить результат, обычно стачивают кромки под V-образный угол и варят в несколько слоев.

Вертикальная сварка – применяется для соединения перпендикулярных к горизонту поверхностей. Наилучший способ – варить снизу вверх, контролируя расплав короткой дугой, чтобы избежать его стекания.

Потолочное соединение – одно из самых трудоемких. Сварка осуществляется над головой, что требует максимальной осторожности: падающий металл может быть опасен. Решением становится снижение сварочного тока примерно на пятую часть, строго вертикальное положение электрода и работа короткой дугой с равномерными движениями.

Движение дуги

Прочность и конфигурация сварного соединения напрямую зависят от траектории движения электрода в процессе работы. В зависимости от применяемой техники формируются различные виды швов сварки электродами, каждый из которых подходит для определенных задач и условий:

• Продольное движение вдоль оси электрода. Такой метод особенно часто используется при вертикальных швах. По мере того как электрод сгорает, его постепенно подводят ближе к сварочной ванне, поддерживая стабильную длину дуги. Это позволяет добиться узкого, но глубокого и прочного места соединения.
• Перемещение вдоль линии сплава. Электрод движется в направлении самого шва. Однако линейного движения, как правило, недостаточно для получения прочного соединения, поэтому оно дополняется колебательными движениями.

• Поперечные колебания. Используются для увеличения ширины шва и улучшения соединения кромок. Такой подход обеспечивает более равномерное проплавление и повышает прочность.

При работе с тонкими металлами от поперечных колебаний чаще всего отказываются, тогда как в многослойной сварке они применяются в завершающих проходах. Такие движения могут иметь различную форму – дуговую, треугольную, зигзагообразную, волнообразную и др.

Выбор конкретной техники движения влияет не только на геометрию шва, но и на его надежность, внешний вид и стойкость к механическим нагрузкам. Именно поэтому понимание того, какие существуют виды швов сварки электродами и как формируются их характеристики, важно для достижения качественного результата.

Геометрия шва

Выпуклые. Соединения находят применение в ситуациях, где особенно важна высокая прочность сварного стыка. Достигается такая форма за счет либо увеличения объема расплавленного металла, либо последовательного наложения нескольких слоев.

Преимущества:

• высокая надежность;
• устойчивость к механическим нагрузкам.

Недостатки:

• увеличенный расход материала;
• необходимость зачистки;
• грубый внешний вид.

Плоские соединения – универсальные виды швов сварки, которые подходят для большинства металлов и конструкций.

Плюсы:

• эстетичность;
• минимальная потребность в доработке;
• экономия ресурсов.

Минусы:

• уступают выпуклым по прочности.

Вогнутые швы – намеренно «утоплены» ниже уровня поверхности.

Плюсы:

• экономичный расход;
• хорошая пластичность.

Минусы:

• низкая несущая способность.

Направленность шва относительно нагрузки

Виды швов сварки также классифицируются по тому, как они соотносятся с вектором действующего усилия:

• фланговые – их ось совпадает с направлением приложенной силы;
• лобовые – располагаются перпендикулярно нагрузке;

• косые – размещаются под углом менее 90° к вектору действия;
• смешанные – сочетают различные направления на одном участке соединения.

Количество сварочных проходов

Надежность и толщина соединения зависят от того, сколько раз осуществляется сваривание в одном и том же месте. Одиночный проход – выполняется за один раз, чаще всего применяется при работе с тонкими материалами. Многослойная сварка – используется при соединении толстых заготовок. Каждый проход создает отдельный валик. Несколько валиков могут составлять один слой, и таких прослоек может быть несколько в зависимости от задачи.

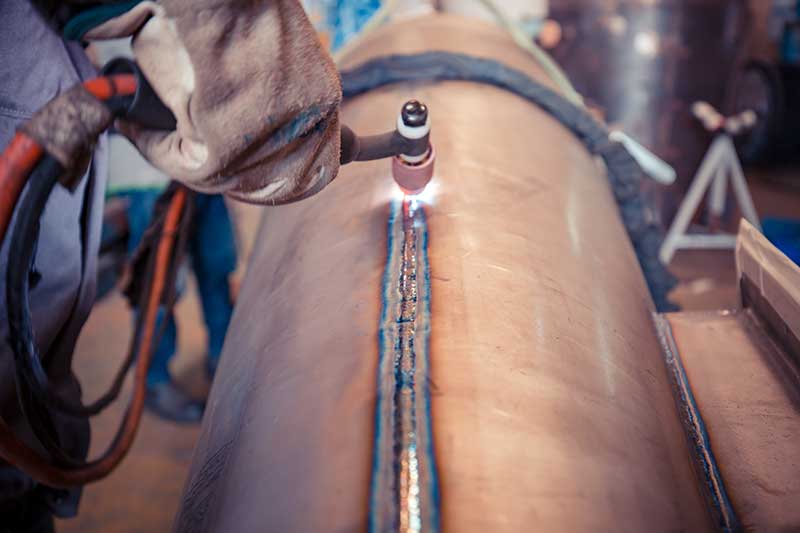

Протяженность и структура сварочного шва

Виды швов сварки можно различать по длине и способу их нанесения: короткие – до 250 мм; средние – в пределах 250–1000 мм; длинные – более метра.

Фото: noomcpk / freepik.com

Сплошные – непрерывный шов по всей длине стыка. Возможна сварка с одной или обеих сторон.

Прерывистые – состоят из отдельных участков соединений, чередующихся с промежутками. Разновидности:

• точечные – часто применяются при предварительной фиксации деталей;
• шахматные – сегменты на противоположных сторонах смещены относительно друг друга;
• цепные – отрезки шва одинаковы и симметрично располагаются на обеих сторонах соединения.

Способы создания сварных швов

Для обеспечения прочного и качественного сварного соединения необходимо учитывать два основных аспекта: правильно выбранный метод сварки и профессиональный уровень самого исполнителя. Металлоконструкция должна соответствовать не только требованиям по прочности, но и визуальным стандартам, особенно в ответственных и видимых местах.

Если же во время сварки выполняются поперечные колебательные движения, ширина шва увеличивается, а глубина провара становится более равномерной. Это способствует лучшему прогреву кромок и, как следствие, повышает прочностные характеристики конструкции.

Разнообразие способов перемещения электрода формирует различные виды швов и соединений сварки, каждые из которых имеют свои особенности и области применения:

• петлеобразные (восьмеркообразные) траектории;
• зигзагообразные движения;
• спиральные вращения;
• треугольные формы;
• дугообразные колебания, напоминающие полумесяц.

Не менее важным аспектом является грамотная подготовка соединяемых элементов. Особое внимание уделяется углу разделки, ширине зазора и другим параметрам.

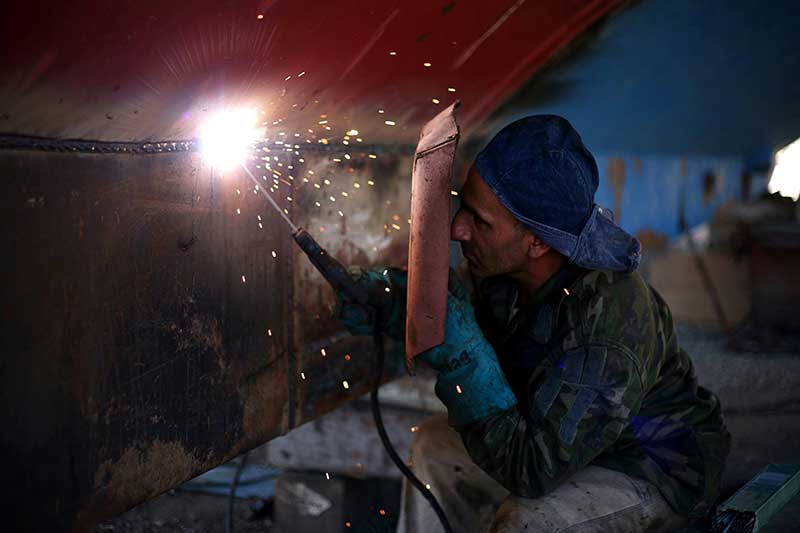

Требования к видам сварных швов

Требования к сварным швам формируются с учетом множества факторов: от условий, в которых будет эксплуатироваться изделие, до специфики применяемой технологии и свойств используемых металлов.

Однако, несмотря на отраслевую специфику, существует ряд универсальных критериев, которым должны соответствовать практически все сварные сплавы:

• устойчивость швов к образованию коррозии;
• сопротивляемость воздействию агрессивных химических веществ;
• длительный срок службы соединения;
• способность выдерживать механические и эксплуатационные нагрузки.

Одним из важнейших факторов является строгое соблюдение технологического процесса на всех этапах работы. При этом необходимо учитывать не только свойства металла, но и виды швов сварки, поскольку у каждого из них определенные требования к подготовке кромок и режиму сваривания.

Надлежащее состояние сварного соединения определяется, прежде всего, следующими факторами:

• степенью предварительной подготовки деталей;
• точным следованием установленной технологической последовательности.

Немаловажную роль играет и форма кромок, так как она влияет на прочность соединения. Подготовка деталей к сварке включает следующие обязательные этапы:

• удаление ржавчины, загрязнений и дефектов поверхности не менее чем в 20 мм от предполагаемой зоны сварки;
• при толщине металла свыше 3 мм выполняется снятие фаски, при этом остается притупление на краю;
• формирование зазоров между элементами для обеспечения провара.

Оценить качество сварных соединений можно посредством применения различных методов, каждый из которых направлен на определение прочности или выявление дефектов:

• Статическое нагружение – постепенное увеличение давления на образец с контролем устойчивости к деформации. Метод длительный, но точный.
• Динамическое воздействие – применение ударной нагрузки (например, маятниковым методом), дающее быстрый результат при максимальном воздействии.
• Усталостное тестирование швов сварки– создание циклических пиковых нагрузок, моделирующих длительное эксплуатационное воздействие. Количество циклов увеличивается в зависимости от силы давления.

Методы контроля качества сварных швов:

• Визуально-оценочный – внешний осмотр, позволяющий выявить грубые дефекты и отклонения от нормы.
• Ультразвуковой – с помощью специального оборудования обнаруживаются внутренние непровары, пустоты и трещины: в зонах с дефектами сигнал теряется или искажается.

Фото: Uğur Gürcüoğlu / unsplash.com

• Аэрозольно-мыльный – погружение изделия в мыльный раствор с подачей воздуха; наличие пузырей указывает на утечки.
• Капиллярный – нанесение индикаторного красителя, который проникает в микротрещины, делая их видимыми.
• Гидравлический – изделие заполняется водой, по прошествии времени трещины проявляются. Простукивание дополнительно помогает выявить скрытые дефекты.
• Магнитопорошковый – используется для стальных деталей: после намагничивания порошок распределяется по поверхности, а его скапливание в определенных зонах указывает на повреждения.

Выбор электродов в зависимости от типа шва

Различные виды швов сварки электродами требуют применения определенных типов проводников, соответствующих конкретным условиям выполнения работ:

• Нижнее положение места соединения. Это одно из самых удобных и стабильных положений для сварки. Здесь можно использовать универсальные электроды, поскольку металл плавится равномерно, а формирование шва не вызывает сложностей.

• Горизонтальные швы. В этом случае предпочтение отдают электродам с повышенной пластичностью. Это помогает избежать образования наплывов и других дефектов, обеспечивая аккуратную и прочную линию соединения.
• Вертикальные швы. Для работы в этом случае наилучшим выбором станут электроды с пониженным содержанием флюса. Они способствуют более равномерному стеканию расплавленного металла, что особенно важно при сварке снизу вверх или сверху вниз.
• Потолочные швы. Одно из самых сложных пространственных положений. Здесь применяются специализированные электроды с улучшенными характеристиками, минимизирующими разбрызгивание. Это повышает безопасность, облегчает процесс и снижает вероятность появления брака.
