Что такое роботизированная сварка? Это технология автоматического соединения металлических деталей с помощью промышленных роботов-манипуляторов. Комплекс состоит из сварочного робота, программного обеспечения для управления траекториями движения и специализированных источников питания. Роботизированная сварка обеспечивает высокую точность, стабильное качество швов и значительно превышает ручную сварку по скорости выполнения операций.
Что учитывать при внедрении в производство? Успешное внедрение зависит от правильного выбора типа сварки (дуговая, лазерная, точечная) в зависимости от толщины материалов, подготовки квалифицированного персонала для управления роботизированными системами, расчета экономической эффективности и сроков окупаемости инвестиций. Важно также обеспечить соответствие помещения техническим требованиям, организовать системы безопасности и предусмотреть интеграцию с существующими производственными процессами.
Вопросы, рассмотренные в материале:
- Что такое роботизированная сварка
- Типы роботизированной сварки
- Преимущества и недостатки роботизированной сварки
- Как внедрить роботизированную сварку в производство
- Сколько стоит внедрение роботизированной сварки в производство и как быстро окупится
- Кто управляет роботами-манипуляторами
- Полезные чек-листы
- Часто задаваемые вопросы
Что такое роботизированная сварка
Роботизированная сварка - это автоматизированный процесс соединения металлических деталей с использованием промышленных роботов и специализированных сварочных систем.
Технология позволяет выполнять сварочные работы с высокой точностью и минимальным участием человека.
Технология роботизированной сварки
Сварочный робот представляет собой программируемый манипулятор с несколькими осями движения, который может точно позиционировать сварочную горелку в пространстве.
Роботизированные сварочные комплексы включают в себя робот-манипулятор, сварочные аппараты, систему управления и источники питания.
Роботы способны работать в различных пространственных положениях и обеспечивают повторяемость результатов. Они могут работать в сложных условиях, недоступных для человека, включая работу с крупными деталями и в ограниченном пространстве.

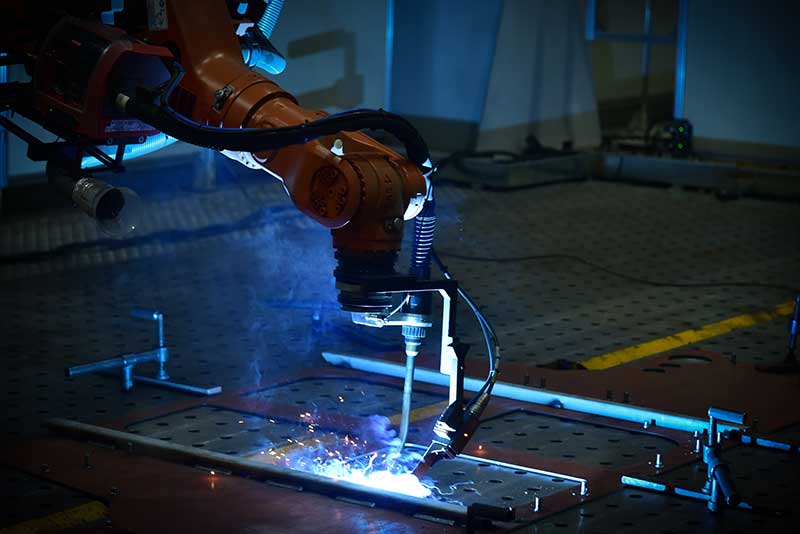

Фото: onlyyouqj / freepik.com
Процесс работы
Рабочий цикл роботизированной сварки включает:
- Создание управляющей программы — специалист разрабатывает алгоритм движения робота, определяет режимы сварки и координаты расположения сварных соединений
- Установка и позиционирование заготовок — детали закрепляются в специальных приспособлениях, которые обеспечивают точное позиционирование элементов относительно манипулятора
- Автоматическое выполнение сварки — робот реализует заложенную программу, формируя сварные соединения с заданными параметрами при постоянном мониторинге процесса
- Диагностика результатов — встроенные средства контроля анализируют качество выполненных швов и выявляют возможные отклонения
Читайте также: Как сварить нержавейку: способы, рекомендации
Промышленные роботы работают в непрерывном цикле, используя обратную связь от датчиков для корректировки параметров сварки в реальном времени. Такой подход позволяет поддерживать стабильное качество сварочных работ и минимизировать количество брака в производстве.
Типы роботизированной сварки
Основные виды сварки
Роботизированные сварочные комплексы поддерживают различные технологии сварки, каждая из которых имеет свои особенности и области применения.
Дуговая сварка (MIG/MAG, TIG) - наиболее распространенная технология в роботизированных комплексах. MIG сварка использует инертный газ для защиты сварного шва, а MAG - активный газ. TIG сварка обеспечивает высокое качество соединений и применяется для ответственных конструкций.
Точечная сварка - создает локальные соединения путем сжатия деталей между электродами. Роботы выполняют точечную сварку с высокой скоростью и точностью, что делает этот метод идеальным для автомобильной промышленности.
Лазерная сварка - является современным решением для высокоточных задач производства. Лазерная технология обеспечивает минимальную деформацию материалов и подходит для работы с тонкими изделиями.
Плазменная сварка - использует плазменную дугу для расплавления металла. Этот метод обеспечивает глубокое проплавление и применяется для специальных материалов.
Таблица 1. Сравнительные характеристики разных видов роботизированной сварки
Современные промышленные роботы способны работать с несколькими методами сварки. Это обеспечивает гибкость производственных процессов.
Компоненты роботизированной сварочной установки
Роботизированная сварочная установка представляет собой комплекс технических устройств, работающих в единой системе для автоматизации сварочных процессов.
Каждый компонент выполняет специфические функции и обеспечивает стабильную работу всей установки.
Основные компоненты сварочного комплекса:
- Робот-манипулятор - многоосевое устройство (обычно 6 осей) для точного позиционирования сварочной горелки с радиусом действия 2-3 метра
- Сварочное оборудование - источники питания, сварочные аппараты и устройства для управления параметрами тока и напряжения
- Система подачи расходных материалов - устройства для подачи сварочной проволоки, защитного газа и флюса с контролем расхода
- Позиционеры и зажимные приспособления - обеспечивают точную фиксацию заготовок и их поворот для оптимального доступа робота
- Система управления и программирования - программное обеспечение для создания траекторий и настройки параметров сварки
- Защитное оборудование и датчики - обеспечивают безопасность работы и контроль качества швов
Читайте также: Как варить алюминий правильно
Интеграция всех компонентов в единый комплекс позволяет достичь высокой производительности и стабильного качества сварочных работ при минимальном участии оператора.
Как выбрать метод сварки для вашего производства
Выбор технологии сварки зависит от характеристик производимой продукции и требований к качеству соединений. Каждый метод имеет свои преимущества и область применения.
Таблица 2. Основные критерии выбора метода роботизированной сварки
Дуговую сварку рекомендуется использовать для крупного производства металлических конструкций и изделий средней толщины.
Точечную сварку выбирают предприятия, специализирующиеся на серийном производстве листовых изделий в автомобильной отрасли.
Лазерную сварку применяют для высокоточных задач с тонкими материалами в электронике и медицинской технике.
Плазменную сварку используют для специальных сплавов и ответственных соединений в аэрокосмической промышленности.
Правильный выбор технологии позволяет оптимизировать затраты на внедрение и обеспечить высокое качество продукции при минимальных сроках окупаемости инвестиций.
Преимущества и недостатки роботизированной сварки
Плюсы по сравнению с ручной сваркой
Преимущество роботизированной сварки проявляется в повышении производительности и стабильности качества.
Роботы сокращают время выполнения сварочных работ в 2-3 раза. Автоматизация обеспечивает постоянное качество сварного шва без влияния человеческого фактора.
Главные преимущества:
- Высокая скорость - роботы работают непрерывно в течение смены
- Точность - каждый шов соответствует заданным параметрам
- Безопасность - сотрудники защищены от вредных воздействий
- Экономия материалов - благодаря точному дозированию
- Гибкость - возможность быстрой переналадки на новые детали
Роботизированные комплексы способны выполнять сварочные работы в труднодоступных местах. Снижение затрат на оплату труда и уменьшение брака обеспечивает значительный экономический эффект для предприятий.
Минусы и риски внедрения в производство
Внедрение роботизированной сварки в производство связано с техническими и экономическими рисками.
Высокая стоимость оборудования требует точного расчета периода окупаемости. Компании должны подготовить инфраструктуру и квалифицированный персонал.
Основные недостатки:
- Значительные первоначальные инвестиции в оборудование и обучение персонала
- Сложность настройки для нестандартных изделий
- Необходимость высококвалифицированных специалистов для обслуживания
- Зависимость от поставщиков запчастей и технической поддержки
- Ограниченная адаптивность - каждый робот настроен под определенные операции
Технические риски включают возможные сбои оборудования, которые могут привести к остановке производства. Экономические риски связаны с длительным периодом окупаемости и необходимостью постоянного обслуживания. Предприятия должны организовать техническое обслуживание и подготовить резервные решения для минимизации производственных рисков.
Как внедрить роботизированную сварку в производство
Пошаговая инструкция
Специалисты должны провести анализ производственных процессов и выбрать оптимальное решение для конкретных задач.

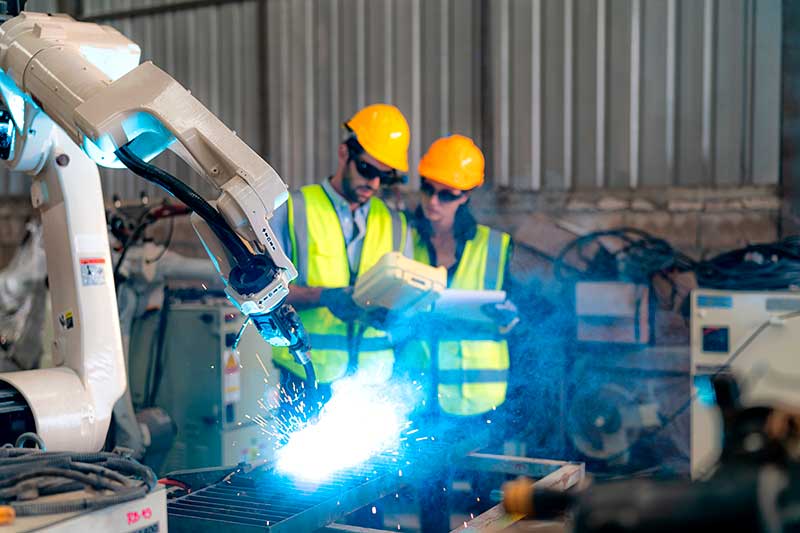

Фото: user6699736 / freepik.com
Последовательность внедрения:
- Анализ текущего производства - оценка возможностей автоматизации и расчет экономической эффективности
- Выбор оборудования - определение типа роботов и сварочных систем с учетом технических требований
- Подготовка проекта - разработка технического задания и создание 3D модели рабочей ячейки
- Обучение персонала - подготовка квалифицированных операторов и технических специалистов
- Установка и настройка - монтаж оборудования и программирование траекторий движения
- Тестирование и запуск - проверка всего оборудования и отладка рабочих параметров
Успешное внедрение роботов-сварщиков в производство зависит от качественной подготовки каждого этапа и взаимодействия всех участников процесса.
Подготовка помещения и оборудования
Рабочее пространство для сварки должно соответствовать специальным требованиям. Помещение оборудуется системами вентиляции для удаления вредных веществ и поддержания стабильной температуры.
Читайте также: Виды сварки: классификация и особенности
Основные требования к помещению:
- Достаточная площадь для размещения робота с учетом радиуса действия
- Прочные фундаменты и основания для установки тяжелого оборудования
- Электрическое питание со стабильным напряжением и заземлением
- Системы охлаждения и подачи защитного газа
- Ограждения и защитные экраны для обеспечения безопасности
Подготовка инфраструктуры включает прокладку кабелей, установку позиционеров и настройку систем управления. Правильная организация рабочего места влияет на эффективность и надежность всего роботизированного комплекса.
Меры безопасности при роботизированной сварке
Безопасность сварки обеспечивается комплексом технических и организационных мер. Рабочая зона должна быть полностью ограждена защитными барьерами с датчиками присутствия.
Основные меры безопасности:
- Световые завесы и датчики движения для автоматической остановки робота
- Аварийные кнопки остановки в доступных местах
- Устройства блокировки доступа в рабочую зону во время работы
- Специальная одежда и средства защиты для операторов
- Регулярная проверка всех систем безопасности
Обучение сотрудников правилам безопасной работы является обязательным условием эксплуатации роботизированного комплекса.
Все процедуры должны соответствовать действующим стандартам и нормам промышленной безопасности.
Сколько стоит внедрение роботизированной сварки в производство и как быстро окупится
Цены на оборудование и установку
Стоимость зависит от типа оборудования и сложности проекта. По состоянию на 2025 год актуальные цены на внедрение роботизированной сварки с интеллектуальным управлением примерно следующие:
Полный комплекс с периферией и системами управления формирует проект стоимостью от 4 млн рублей и выше, с учётом индивидуальных требований и масштабов производства. Конечная стоимость рассчитывается индивидуально после технического задания и консультаций с поставщиком.
Как рассчитать выгоду и срок окупаемости
Для расчёта выгоды и срока окупаемости внедрения роботизированной сварки с интеллектуальным управлением на вашем производстве используйте следующую понятную схему и формулу:
Определите затраты на внедрение (Е), руб.
Включите все расходы на:
- Покупку сварочного робота с ПО и интеллектуальным управлением
- Дополнительные системы управления, источники питания, периферию
- Доставку, монтаж, наладку
- Обучение персонала
- Сервисное сопровождение
Читайте также: Какие есть способы сварки: популярные и редкие
Рассчитайте годовую экономию фонда оплаты труда (L), руб.
Определите, сколько рабочих часов и сколько сотрудников освободится или не потребуется из-за робота.
- Посчитайте годовой фонд оплаты труда этих сотрудников (зарплата + налоги и отчисления)
- Учтите повышение производительности (например, робот может работать в 2-3 смены, увеличивая выпуск продукции)
- Учитывайте снижение брака и затрат на переделку
Учтите годовые эксплуатационные расходы (P), руб.
Это затраты на обслуживание, электроэнергию, расходные материалы и т.п.
Рассчитайте срок окупаемости (D), годы, по формуле: D = E / (L−P)
где:
- E — инвестиции (затраты на внедрение)
- L — годовая экономия на зарплате и других выгодах
- P — годовые эксплуатационные расходы на робота
Пример расчёта
- Затраты на внедрение (E): 4 000 000 руб.
- Годовая экономия на зарплате (L): 1 200 000 руб.
- Годовые эксплуатационные расходы (P): 200 000 руб.
Тогда: D = 4 000 000 / (1 200 000−200 000) = 4 000 000 / 1 000 000 = 4 года
Фото: Michael MLPG / shutterstock.com
Важные нюансы:
- При работе робота в несколько смен срок окупаемости сокращается, так как растёт годовая экономия (L). Например, при двух сменах экономия может удвоиться.
- Помимо экономии на зарплате, учитывайте повышение качества, снижение брака и переработок, что также влияет на прибыль.
- Внедрение интеллектуального управления дополнительно снижает время наладки и повышает стабильность процесса.
- Государственные субсидии и льготные программы могут снизить начальные затраты и ускорить окупаемость.
Правильный расчет окупаемости инвестиций поможет принять обоснованное решение о внедрении автоматизации.
Кто управляет роботами-манипуляторами
Кто такой оператор роботизированной сварки
Оператор роботизированной сварки - это квалифицированный специалист, который управляет роботами-манипуляторами и контролирует качество сварочных операций. Этот профессионал отвечает за настройку параметров сварки, программирование траекторий движения робота и мониторинг производственного процесса.
Основные функции оператора:
- Программирование робота для выполнения новых задач
- Контроль параметров сварки в реальном времени
- Техническое обслуживание оборудования и профилактика
- Анализ качества швов и корректировка настроек
- Взаимодействие с другими участниками производства
Современный оператор должен владеть навыками работы с цифровыми интерфейсами и понимать принципы робототехники. Эта специальность требует постоянного развития и изучения новых технологий.
Как перейти на новую специальность
Переход на специальность оператора роботизированной сварки доступен сварщикам с опытом работы и желанием освоить новые технологии.
Базовые знания сварочных процессов являются важным преимуществом при обучении.
Этапы переквалификации:
- Теоретическое изучение основ робототехники и автоматизации
- Практические занятия с роботизированными комплексами
- Освоение программного обеспечения для управления роботами
- Получение сертификата оператора роботизированной сварки
Курсы переподготовки обычно длятся 3-6 месяцев в зависимости от начального уровня подготовки. Многие предприятия организуют собственные программы обучения для сотрудников. Успешные операторы получают более высокую заработную плату и лучшие карьерные перспективы.
Полезные чек-листы
Чек-лист для выбора оборудования
При выборе сварочного робота важно учесть множество технических параметров и дополнительных компонентов.
Читайте также: Градус сварки: максимальные и необходимые значения
Критерии выбора сварочного робота:
- Определить рабочую зону робота (радиус действия от 1.4 до 3.1 метра)
- Выбрать грузоподъемность манипулятора (от 6 до 500 кг)
- Оценить количество осей движения (стандартно 6 осей)
- Проверить совместимость с различными типами сварочных источников
- Изучить возможности программного обеспечения для программирования траекторий
- Оценить наличие систем технического зрения и датчиков обратной связи
- Проверить интеграцию с системами управления производством
Выбор дополнительного оборудования:
- Позиционеры и поворотные столы для сложных деталей
- Устройства для очистки сварочной горелки и смены проволоки
- Датчики контроля шва и системы коррекции траектории
- Защитные ограждения со световыми завесами
Использование этого чек-листа поможет избежать ошибок при покупке робота и правильно выбрать оборудование, которое подойдет именно для вашего производства.
Чек-лист подготовки персонала
Обучение должно охватывать и теоретические основы, и практические навыки работы с оборудованием.
Этапы подготовки сотрудников:
- Отобрать кандидатов с базовыми знаниями сварочных процессов
- Организовать теоретическое обучение основам робототехники
- Провести практические занятия с реальным оборудованием
- Изучить программное обеспечение для управления роботами
- Освоить методы диагностики и устранения неисправностей
- Выдать сертификаты оператора роботизированной сварки
- Подготовить инструкции по безопасной эксплуатации оборудования
Фото: freepik / freepik.com
Качественное обучение персонала минимизирует риски простоев и обеспечит стабильную работу всех систем.
Чек-лист интеграции робота в производство
Успешная интеграция обеспечивает плавный переход к автоматизированным процессам без существенных простоев.
Последовательность интеграции:
- Подготовить рабочее место и установить необходимые коммуникации
- Смонтировать робота и провести первичную настройку
- Настроить взаимодействие с существующими системами управления
- Запрограммировать траектории движения для конкретных деталей
- Провести тестирование всех режимов работы и параметров
- Обучить операторов работе с новым оборудованием
- Запустить пробную партию продукции и проанализировать результаты
- Внести необходимые корректировки в настройки системы
Следование этому чек-листу гарантирует успешную интеграцию роботизированной сварки в производственный процесс с минимальными рисками и максимальной эффективностью.
Изображение в шапке статьи: freepik / freepik.com
Часто задаваемые вопросы
Заменит ли робот сварщиков на производстве?
Роботизированная сварка не заменяет сварщиков полностью, а меняет их роль. Специалисты переходят на позиции операторов роботизированных комплексов, где контролируют процесс, программируют траектории и выполняют техническое обслуживание. Обучение занимает 3-6 месяцев и открывает новые карьерные возможности с более благоприятными условиями труда без воздействия вредных факторов.
Можно ли использовать роботизированную сварку для малосерийного производства?
Современные роботы легко перепрограммируются для новых задач и подходят для малосерийного производства. Особенно эффективна лазерная сварка для точных изделий небольшими партиями. Гибкость программирования позволяет быстро переналаживать робот на различные детали без значительных затрат времени на переоснастку.
Какие проблемы могут возникнуть при внедрении роботизированной сварки?
Основные риски включают технические сбои, которые приводят к простоям производства, сложности с настройкой для нестандартных изделий и зависимость от поставщиков запчастей. Также требуется подготовка квалифицированного персонала и создание резервных планов для минимизации рисков. Правильное планирование внедрения помогает избежать большинства проблем.
