Изгиб профильной трубы: что нужно знать для идеального результата

О чем речь? Изгиб профильной трубы – это придание ей нужной формы под определенным углом. Гибка профиля возможна и в домашних условиях без профессионального оборудования, но при этом нужно учитывать особенности деформации пустотелых конструкций.

На что обратить внимание? Первым делом производят расчеты изгиба профильной трубы, чтобы в этом месте она потом выдержала нагрузку. Для этого есть простые формулы, в которые достаточно подставить данные по толщине стенки.

Основные свойства профильной трубы

Профильные гнутые трубы используются для сооружения каркасов и опорных элементов. Они подходят для строительства легких зданий и сборки техники. Такие изделия представляют собой полые металлические конструкции разных форм, за исключением круглых.

Фигурные трубопроводы редко применяются для прокладывания инженерных сетей. Это связано с тем, что углы секций собирают посторонние вещества, усложняют процесс сгибания и сварки материала. Резьба на таких изделиях также невозможна. Профильные трубы стоят дороже, чем аналоги с круглым профилем.

Для изготовления профильных труб применяют заготовочные элементы из цельных или сваренных конструкций с прямым швом. Трубопроводы подвергают деформации на специальном оборудовании в холодной среде либо предварительно прогревают до состояния пластичности (температура варьируется от +1100 до +1150 °C, исходя из состава металла).

Изменение конфигурации сечения осуществляется путем пропуска металлического листа через специальные ролики. Продукция, изготовленная таким образом из круглой трубы, применяется там, где важны прочность и безопасность. Их монтируют в зонах повышенного давления и риска аварий.

Хорошее сочетание стоимости и качества наблюдается у труб, полученных методом деформации полосового проката (штрипса). Тонкая полоса стальной ленты толщиной менее 4 мм фиксируется в специальной форме и проходит обработку на роликах. Затем края полосы соединяются посредством высокочастотной сварки.

Далее изделие отправляется на термообработку для снятия напряжений внутри структуры металла. Нагрев производится в печах, после чего проводится контроль целостности швов ультразвуком.

Преимуществом метода вальцовки является экономичность и возможность получать непрерывные заготовки. Длина готового изделия определяется параметрами используемой полосы.

Сварные профильные трубы рассчитаны на эксплуатацию в условиях отсутствия значительных механических нагрузок. Сплошные же конструкции способны выдерживать нагрузку примерно на 10–15 % больше, чем аналогичные изделия из полосовых материалов.

Перед началом операции гибки проката важно учитывать расположение зажима и размеры самой трубы.

Согласно стандартам, длина готовых изделий регламентируется следующим образом:

• Холоднокатаные бесшовные трубы выпускаются длиной от 4,5 до 11 м.
• Электросварные конструкции имеют длину от 5 до 9 м.
• Горячекатаные бесшовные изделия изготавливаются длиной от 4 до 12,5 м.

Одним из ключевых показателей при работе с подобными трубопроводами считается толщина стенки, которая колеблется от 1 до 18 мм. Стандарты не содержат конкретных значений толщины, позволяющих однозначно отнести трубу к категории тонких или толстых стенок.

Фото: user13015019 / freepik.com

Показатель толщины рассчитывается как отношение величины поперечного сечения стенки к наружному диаметру трубы. Конструкция относится к классу толстостенных, если коэффициент превышает значение 0,1.

Форма поперечного сечения играет важную роль в способности трубы изгибаться. Наибольшим спросом пользуются квадратные, прямоугольные и изделия овальные сечения. Основными регламентирующими нормативными актами являются ГОСТ № 8639-82, № 8645-68, № 8642-68 соответственно.

Материалы, используемые для производства профильных труб, включают:

• Низколегированную сталь марок 17ГС, 09Г2С.
• Простые углеродистые и конструкционные сплавы, такие как Ст4, Ст08кп, Ст2, а также марки 10–45.

Особенности изгиба профильной трубы

Особенности трансформации пустотелых конструкций при деформации

Во время подготовки к процессу специалисты обращают внимание на направление изгиба и положение нейтральной оси, проходящей внутри пустой полости трубы.

Минимальный радиус, на который можно согнуть изделие, зависит сразу от нескольких факторов:

• толщины стенок;
• площади сечения;
• размеров сечения: радиусов, ширины, длины;
• свойств металла;
• места расположения зажатого конца.

Когда начинают воздействовать нагрузкой, внешние слои профильной трубы подвергаются растяжению, а внутренние – сжатию. Внешняя поверхность утончается, испытывая напряжение растяжения. Если нагрузка на изгиб профильной трубы превысит предел прочности, внешняя сторона может порваться.

Дальнейшее приложение силы приведет к образованию складок («гофры») на внутренней стороне трубопровода. Поэтому заранее рассчитывают возможное изменение геометрической формы сечения.

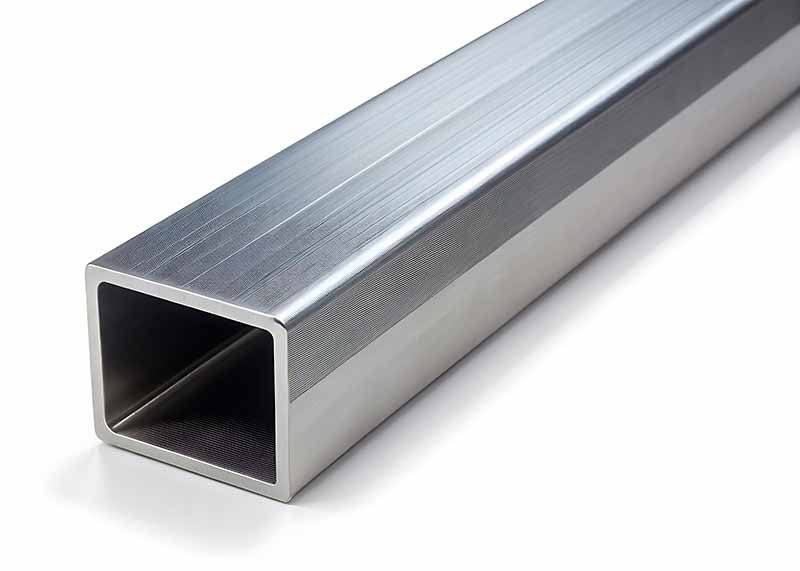

Специфика деформации профильных труб с квадратным и прямоугольным сечением

Величина минимального радиуса зависит от формы профиля. Из-за неравномерного распределения напряжений сделать изгиб профильной трубы квадратного или прямоугольного сечения сложнее:

• Наружные и внутренние поверхности испытывают максимальное напряжение растяжения и сжатия. Контролировать этот процесс непросто.
• Под воздействием усилия на изгиб профильной трубы внутренний угол сдавливается, форма изменяется. Например, прямой угол становится острым, а сам профиль приобретает вид трапеции. Происходят такие явления:
• Внутренняя часть подвергается давлению, поэтому излишки металла смещаются вдоль торцевой части.
• Сталь перемещается вверх и вниз по боковым поверхностям.

Фото: KS Design58 / freepik.com

• Увеличение нагрузки вызывает смятие боковых сторон, они теряют свою первоначальную геометрию.
• Для правильной обработки квадратного или прямоугольного профиля важно точно подобрать расстояние между удерживающей и изгибающей матрицей.
• Изначально максимальная нагрузка приходится именно на точку фиксации. Трение между металлом и фиксатором провоцирует появление углублений, инструмент быстро приходит в негодность и требует регулярной замены.

Проблемы при изменении геометрии профильных труб с овальным профилем

Сформировать криволинейные участки у трубопроводов с овальной формой значительно проще. Здесь напряжение при изгибе профильной трубы распределяется гораздо ровнее, позволяя специалисту лучше видеть поведение металла в зоне нагрузки.

Особенность процесса заключается в следующем:

• Максимальное и минимальное напряжение сосредоточены в одной плоскости. Деформация происходит плавно, следуя направлению касательной линии к поперечному сечению.
• Овальная труба обеспечивает хорошую передачу усилия между двумя частями оборудования.
• Усилие увеличивается постепенно. Фиксация трубы устойчива изначально, а износ деталей происходит одинаково.

Расчет изгиба профильной трубы

Отводы из профильных труб сгибают двумя способами: горячим и холодным. Нагретый металл легче поддается обработке, поэтому первый метод используется, когда требуются значительные усилия для деформации.

Сделать расчет изгиба профильной трубы калькулятором для определения минимального радиуса можно по простой формуле:

R_min = 20⋅s, где

• s – толщина стенки,
• R_min – минимальный радиус изгиба.

Срединный радиус находят добавлением половины наружного диаметра (D_у) к рассчитанному ранее радиусу:

R = R_min+ 0,5⋅D_у.

Также при расчете прочности профильной трубы на изгиб учитывается коэффициент тонкостенности, определяемый отношением толщины стенки к наружному диаметру:

К_т = s/D_н.

Объединив три уравнения, получаем итоговую формулу расчета радиуса изгиба:

R = 20⋅К_т⋅D_н + 0,5⋅D_у.

Если нужный радиус меньше расчетного, выполняют холодное изгибание. Если же проектируемое значение больше расчетного, участок перед деформацией нагревают.

Есть в Интернете удобные сервисы для расчетов:

• Stroy-calc.com. На сайте есть онлайн калькулятор профильной трубы на изгиб. Достаточно задать лишь высоту и ширину будущей арки в миллиметрах, программа сама посчитает необходимые показатели: длину дуги, угол раскрытия и оптимальный радиус.
• Calcstroy.ru. Удобный сервис для расчета профильной трубы на изгиб онлайн. Пользователь вводит всего две величины – высоту и ширину арки, а система мгновенно выдает остальные параметры, включая подходящий радиус изгиба. В этом сервисе можно рассчитать изгиб профильной трубы для навеса.

Методы изгиба профильной трубы

Есть разные методы, позволяющие согнуть профильную трубу. Далее рассмотрим наиболее распространенные варианты:

Использование трубогиба

Самый распространенный вариант – применение специального оборудования под названием трубогиб.

Преимущества трубогиба:

• высокая точность установки углов и радиусов;
• сохраняется структура материала, снижая вероятность повреждений;
• возможность серийного выпуска изделий с повторяющимся качеством.

Однако использование трубогиба имеет ограничения:

• Высокие затраты на приобретение и обслуживание оборудования. Требуется обучение специалиста для грамотной эксплуатации.

Домашние методы изгибания без трубогиба

Если профессионального трубогиба нет, дома можно воспользоваться простыми инструментами для самостоятельного сгибания профильной трубы. Рассмотрим популярный метод с использованием прочного валика и тисков:

• Потребуется ровная рабочая поверхность, тиски для надежной фиксации трубы и валик (цилиндрическое приспособление с гладкой или рифленой поверхностью).
• Вычисляем оптимальную величину радиуса изгибания согласно толщине и диаметру трубопровода.

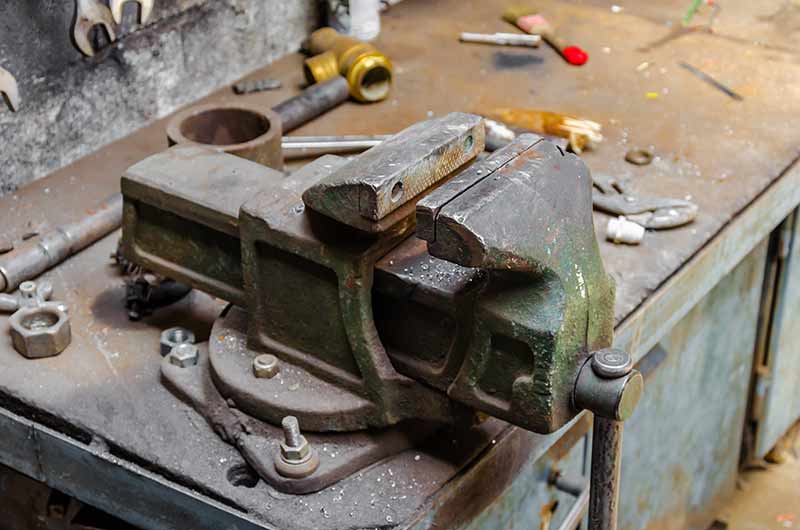

Фото: Super8 / freepik.com

• Кладем валик на стол перед тисками. Закрепляем трубу в них поверх валика. Аккуратно выполняем плавный изгиб, нажимая на трубопровод сверху и обеспечивая постепенное формирование нужной кривизны. Если позволяет длина, можно использовать трубу большего диаметра в качестве рычага. Такой метод удобен, поскольку снижает риски образования дефектов и уменьшает уровень напряжения металла.

Применение болгарки и сварки

Метод хорош, если нужен четко выраженный изгиб, например, при создании декоративных элементов или нестандартных конструкций.

Алгоритм действий:

• Очищаем трубу и отмечаем будущую линию изгиба.
• Берем болгарку и делаем неглубокие пропилы в месте запланированного изгибания с внутренней стороны для снижения сопротивления материала.
• Осторожно сгибаем трубу вручную или посредством вспомогательных инструментов.
• Выполняем сварку для восстановления непрерывности материала.
• Шлифуем швы, добиваясь гладкости поверхности.

Важно помнить:

• Линия сгиба должна быть точной.
• Нужно следить за температурой нагрева (если он необходим), чтобы избежать потери свойств металла.

Эти рекомендации помогут качественно выполнить изгиб профильной трубы даже без дорогостоящего оборудования.
