Основные характеристики устройства фрезерного станка

О чём речь? Общее устройство фрезерного станка неизменно для всех типов. Оборудование состоит из основания, станины, ползуна, консоли, салазок, стола, шпинделя и электродвигателя.

На что обратить внимание? Фрезерные станки бывают вертикальными, горизонтальными и комбинированными, а также универсальными и специализированными, консольными и бесконсольными. По способу управления выделяют ручные, полуавтоматические и автоматические (с ЧПУ).

Что такое фрезерный станок и каким он бывает

Фрезерные станки составляют основу парка станочного оборудования, необходимого для обработки деталей. Эти устройства выпускаются в многочисленных модификациях и могут выполнять широкий спектр операций. Хотя конструкции могут быть разнообразными, общее устройство фрезерных станков и их назначение остаются постоянными.

Фрезерный обрабатывающий центр классифицируется на различные типы в зависимости от определённых характеристик. Если учитывать расположение и направление движения шпинделя, можно выделить следующие категории:

• Вертикальные. Шпиндель этих машин расположен и движется в вертикальной плоскости, что является ключевым аспектом устройства вертикально фрезерного станка.
• Горизонтальные. Здесь шпиндель размещён горизонтально по отношению к заготовке.
•  Комбинированные. Оснащены универсальной фрезерной головкой, позволяющей размещение как в вертикальной, так и в горизонтальной плоскости.

Станки классифицируются по характеру применения следующим образом:

• Универсальные, которые могут выполнять множество различных операций.
• Специализированные, разрабатываемые для выполнения конкретных задач, таких как продольно-фрезерные работы, шпоночно-фрезерные операции или зубофрезерное производство.

По наличию консоли различают следующие виды:

• Консольные. Этот тип станков характеризуется тем, что их рабочий стол укреплён на подвижных консолях, дающих возможность его перемещения в трёх направлениях.
• Бесконсольные. В данных станках стол монтируется на станине и его передвижение регулируется направляющими.

Классификация по типу управления выглядит следующим образом:

• С ручным управлением.
• Полуавтоматическое управление.
• Автоматическое управление, включая системы с числовым программным управлением (ЧПУ).

Подбор оборудования проводится с учётом производственных потребностей, необходимых для решения определённых задач. Каждый вид оборудования имеет свои преимущества и недостатки.

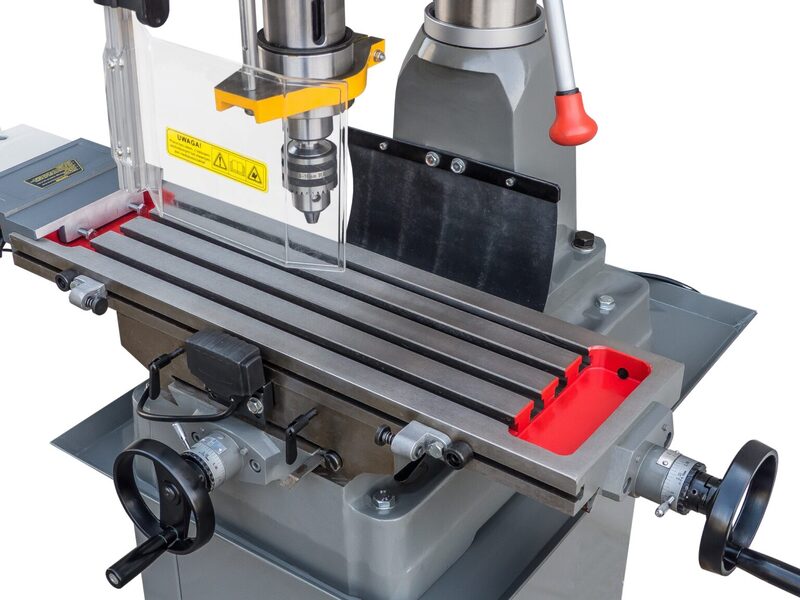

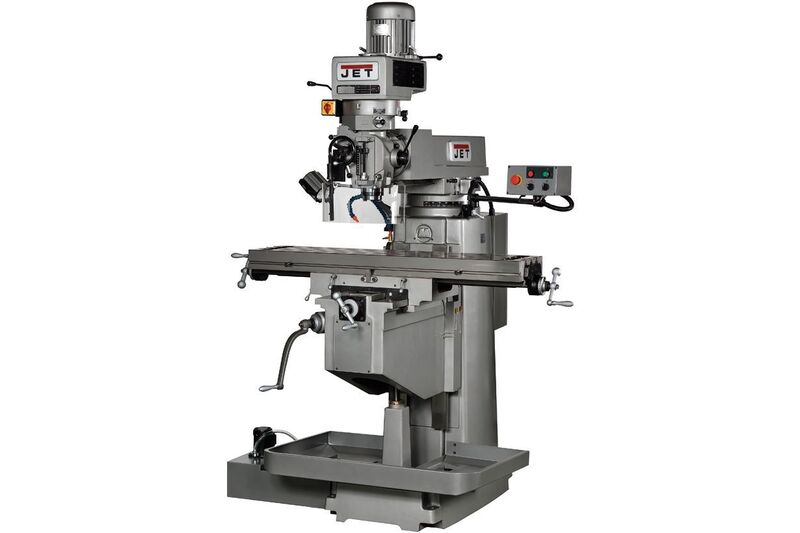

Устройство фрезерного станка по металлу

Каждый тип фрезерного обрабатывающего цента обладает своими уникальными конструктивными особенностями, однако общий принцип устройства фрезерного станка остаётся схожим. В таких станках можно выделить ключевые узлы и механизмы, которые выполняют основные функции и обеспечивают эффективную работу оборудования.

Множество фрезерных станков имеют типичную конструкцию, основанную на традиционной кинематической схеме. Асинхронный мотор с достаточной мощностью отвечает за вращение. Через полужёсткую муфту крутящий момент передаётся посредством цепной передачи на вал.

В дальнейшем, в системе имеется коробка передач, содержащая до восьми шестерней, что позволяет изменять схему вращения рабочего вала. Диапазон скорости вертикальной подачи находится в пределах от 8 до 267 мм/мин, тогда как поперечная и продольная подача варьируются от 25 до 800 мм/мин.

Универсальность конструкции достигается за счет применения обгонной муфты в реверсной коробке. Крутящие моменты направляются на шариковую предохранительную муфту, настраиваемую на предельно допустимую скорость. Основные узлы конструкции включают в себя следующие элементы.

Основание

Механизм устанавливается на цельнолитую чугунную основу, что обеспечивает его надежную работу. В устройстве предусмотрен лоток, собирающий отработанную охлаждающую жидкость. На этой базе закреплён электронасос, который служит для подачи жидкости к рабочему инструменту. Эта конструкция выделяется своей простотой, что уменьшает производственные расходы.

Станина

Для прочного закрепления станина фиксируется на основе с помощью болтов. Этот элемент служит главным компонентом конструкции, представляя собой её каркас, на котором устанавливаются все основные узлы системы.

Внутри станины устанавливаются определённые детали, включая шпиндель, электродвигатель и коробку передач, в то время как остальные компоненты размещаются внешне. Наверху располагаются горизонтальные направляющие, предназначенные для движения ползуна, а вертикальные направляющие на передней части предназначены для крепления консоли или шпиндельной бабки.

Чтобы усилить конструктивную прочность, внутренняя часть станины укрепляется с помощью рёбер жёсткости. Для изготовления станины обычно используют сталь или чугун, причём её конструкция может быть как литой, так и сварной.

Ползун

Для закрепления и поддержки оснастки применяют ползун или хобот.

Ползун устанавливается на конце горизонтальных направляющих рамы. В случае вертикальных станков хобот может выступать в роли подвижного компонента фрезерной головки, позволяя фрезе двигаться по вертикальной оси.

Консоль

Функционирование фрезерного станка во многом определяется качеством консоли. Этот элемент изготавливают из чугуна посредством литья и устанавливают на вертикальные направляющие станины.

Основная задача консоли состоит в перемещении горизонтальных направляющих, которые поддерживают салазки. Надежность конструкции обеспечивается за счет телескопической стойки с регулируемым винтом для регулировки высоты и наличия боковых опор.

Салазки

Связь между осями X и Y обеспечивают салазки. Эти устройства оснащаются верхними направляющими, которые позволяют рабочему столу перемещаться вдоль.

Снизу салазок закреплены направляющие, предназначенные для их движения по консоли. В горизонтальном фрезерном станке устройство салазки служит для горизонтального передвижения деталей.

Стол

На поверхности рабочего стола установлены зажимы для фиксации детали, подлежащей обработке. Эта деталь располагается на салазках, которые позволяют ей перемещаться. В сочетании с консолями и салазками, стол обеспечивает поступление заготовки в зону обработки.

Стол может передвигаться в продольном, поперечном и вертикальном направлениях. Как правило, оборудование оснащено как ручным, так и автоматическим управлением подачи. В большинстве случаев предусмотрена функция ускоренного перемещения стола.

Рабочие подачи настраиваются с помощью многоступенчатого механизма (коробки передач), при этом оператор выбирает оптимальный режим в зависимости от материала и типа используемой фрезы.

Шпиндель

Один из ключевых компонентов фрезерного станка — это шпиндель. Он служит для закрепления фрезы и передачи ей вращательного движения.

Крутящий момент, необходимый для работы, передается на вал шпинделя через коробку скоростей. Производят его из высоколегированной стали, которая проходит процесс закалки. При изготовлении шпиндель подвергается тщательной шлифовке и балансировке. В вертикальных станках шпиндель может регулироваться по высоте и углу наклона относительно заготовки.

Электродвигатели

Фрезерный станок включает несколько электродвигателей. Самым мощным является главный двигатель, размещённый в шпиндельной бабке или в стойке корпуса станка.

Мотор, установленный в коробке подач, отвечает за стандартную и ускоренную подачу. В консольных моделях отдельный двигатель, установленный на консоли, позволяет осуществлять её перемещения. Кроме того, имеется небольшой двигатель, предназначенный для подачи охлаждающей жидкости к инструменту, который расположен в поддоне базы или в резервуаре для стружки.

Фрезерные обрабатывающие центры бывают нескольких типов в зависимости от расположения шпинделя, метода перемещения заготовки и системы управления.

При этом важно понимать устройство и принцип работы фрезерного станка, который определяет, как именно выполняется фрезерование.

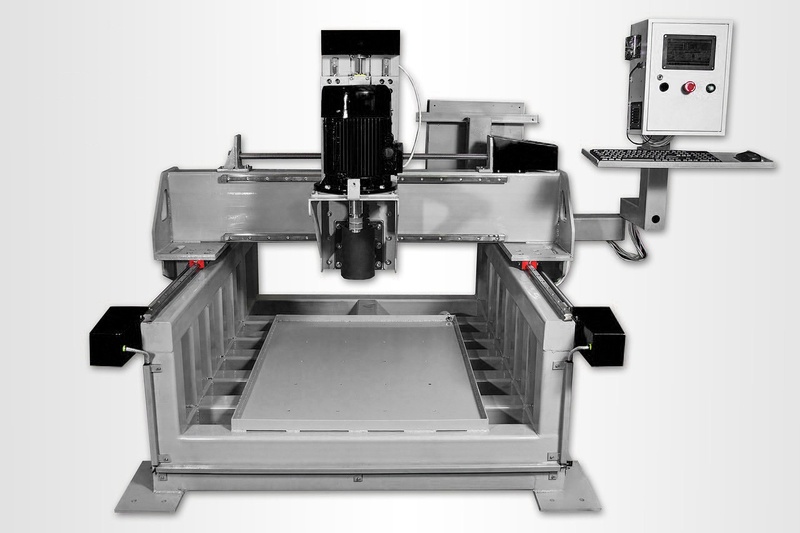

Особенности устройства фрезерного станка с ЧПУ

Фрезерный станок с числовым программным управлением предназначен для эффективного и быстрого производства заготовок сложных форм из различных твёрдых материалов, таких как дерево, металлы или пластик. Системы ЧПУ значительно облегчают обработку материалов, сводя к минимуму роль ручного труда.

Он способен выполнять следующие задачи:

• Фрезеровка.
• Точение по заданным параметрам.
• Расточка деталей.

• Зенкерование.
• Шлифовка.
• Нанесение гравировки.

Компьютерные программы, созданные для оборудования, осуществляют полное управление процессом: начиная от мониторинга движений обрабатывающего шпинделя и заканчивая активацией или деактивацией системы охлаждения при необходимости.

Оборудование с числовым программным управлением обладает следующими конструктивными характеристиками:

• Основание, являющееся платформой для монтажа всех механических элементов и систем устройств.
• Платформа для работы, которая может перемещаться в двух направлениях: влево-вправо и вперёд-назад.
• Панель управления, устанавливаемая на специальной стойке, которая может быть перемещена в наиболее удобное положение для оператора почти на всех машинах.
• Шпиндельная головка, предназначенная для надёжного закрепления инструмента и его вращения.

• Колонна, на которой фиксируется шпиндельная головка, способна двигаться вертикально.
• Защитные конструкции, разработанные для повышения безопасности работы оборудования, предотвращают попадание стружки и охлаждающей жидкости в рабочую зону оператора.
• Дверца, которая предоставляет доступ к зоне обработки оборудования.
• Револьверный магазин инструментов. Смена инструментов осуществляется по команде программного обеспечения.

Какие элементы в устройстве фрезерного станка подлежат регулярной замене

Для обеспечения стабильной работы требуется периодическая замена некоторых компонентов. Рекомендуется проводить регулярные проверки состояния этих элементов и заменять их в соответствии с рекомендациями производителя.

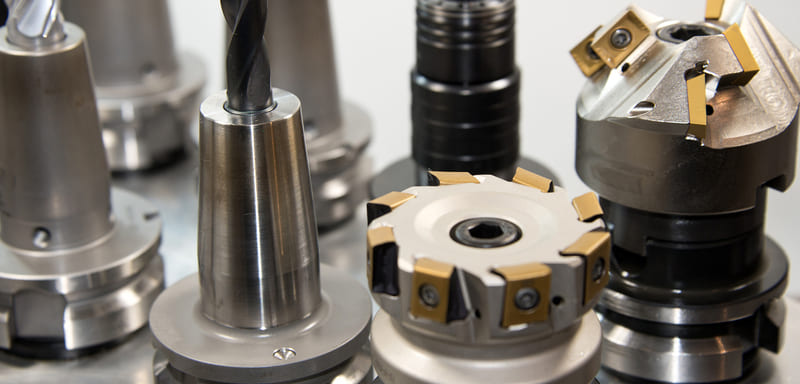

Инструменты и фрезы

Они изнашиваются при работе с материалами. Как часто их заменяют, определяется типом материала, скоростью обработки и иными параметрами.

Чаще всего инструмент подлежит замене, когда режущая кромка теряет остроту или когда истекает установленный срок эксплуатации.

Смазочные и охлаждающие жидкости

Улучшение функционирования и долговечности оборудования во многом зависит от этих элементов. Важно постоянно следить за их состоянием и характеристиками, чтобы своевременно проводить замену или добавление при необходимости.

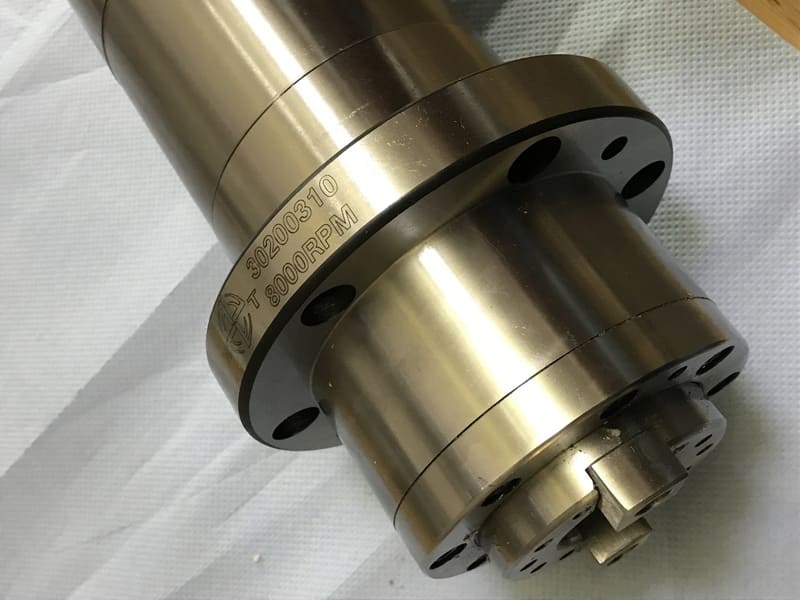

Шпиндель

Валы испытывают нагрузки и со временем изнашиваются. Как правило, инструкции по эксплуатации содержат рекомендации относительно их замены, но нередко валы меняют уже при первых проявлениях износа или появлении необычных шумов в процессе работы.

Линейные направляющие и винтовые механизмы

Эти элементы играют ключевую роль в обеспечении точности перемещения оборудования.

Регулярные осмотры и замена этих компонентов согласно указаниям производителя способствуют поддержанию высокой производительности и качества функционирования фрезерного оборудования.

Рекомендации по эксплуатации фрезерного станка

Эксплуатация фрезерного обрабатывающего центра требует не только тщательного следования рекомендациям производителя, но и применения ряда дополнительных стратегий, направленных на обеспечение его эффективной работы.

• Регулярное техническое обслуживание. Проводите периодические техосмотры и профилактические работы в строгом соответствии с рекомендациями производителя. Это подразумевает проверку и замену изнашиваемых деталей, а также смазывание и очистку основных узлов оборудования.
• Поддержание микроклимата. Создавайте стабильные параметры окружающей среды, включая подходящую температуру и уровень влажности, чтобы избежать потенциально отрицательных эффектов на работу оборудования.
• Подбор правильных инструментов. Выбирайте инструменты, идеально соответствующие по величине и качеству для работы с материалами. Проводите регулярные проверки на изношенность инструментов и вовремя осуществляйте их замену.

• Резервирование данных. Делайте систематические резервные копии всех программ и данных ЧПУ, чтобы избежать потери информации в результате сбоев или ошибок в системе.
• Обучение и документация. Изучайте документацию и учебные материалы, предоставленные производителем. Обучение операторов ЧПУ в понимании возможностей и функциональности станка играет ключевую роль в его грамотной эксплуатации.
• Безопасность. Неукоснительно следуйте правилам безопасности при работе с оборудованием, включая использование средств защиты, проверку прочности крепления заготовок и бдительное наблюдение за процессом работы станка.

Данные рекомендации позволят вам надежно и безопасно эксплуатировать фрезерное оборудование, а также продлить его срок службы.
