Трубная резьба: размеры, виды, характеристики

О чем речь? Размеры трубной резьбы позволяют без проблем подобрать трубы, фитинги к ним и оборудование для нарезания. Все это значительно упрощает монтаж простых и сложных трубопроводов.

На что обратить внимание? Размер трубной резьбы состоит из внешнего и внутреннего диаметров, шага, количества ниток на дюйм. Именно дюймовая система используется чаще всего, поэтому важно помнить про соотношение с метрической.

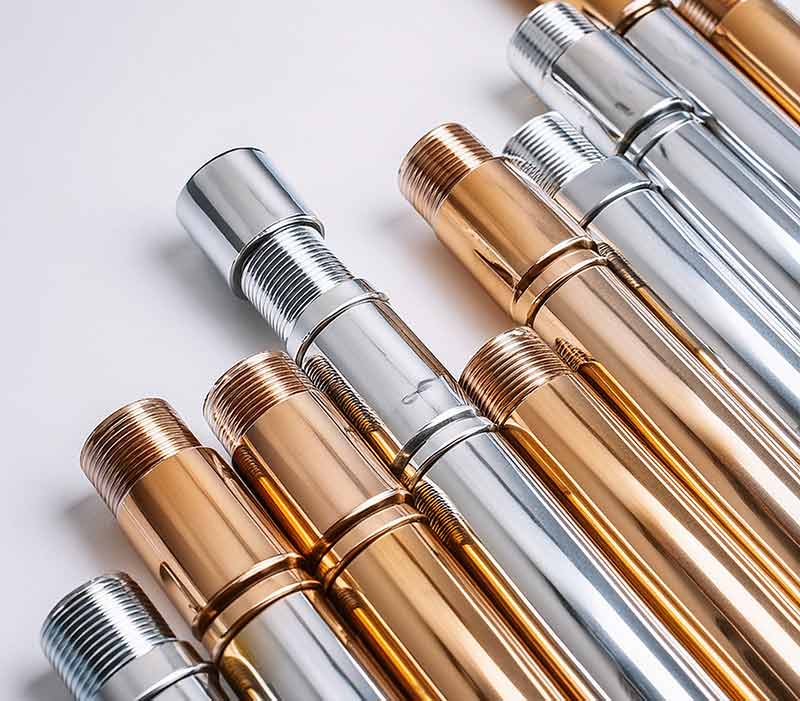

Понятие трубной резьбы

Резьба на трубах – это спиралевидные борозды, выполненные на внутренней или внешней части трубы, отличающиеся определенной геометрией и строго установленными размерами. В зависимости от диаметра трубы, параметры нарезки (профиль, высота витков и шаг) могут значительно различаться. Особенно это заметно при сравнении цилиндрических и конических исполнений: резьба не только имеет иную форму, но и отличается расстоянием между витками.

В частном строительстве и при обустройстве инженерных систем в домах чаще всего используют трубы и фитинги с цилиндрической наружной резьбой. Это позволяет выполнять соединения без сварки. Для монтажников знание соотношения между дюймовой и миллиметровой системами имеет большое значение, ведь при работе с импортной арматурой приходится сталкиваться с дюймовыми размерами.

Для справки: один дюйм равен 2,54 мм. Поэтому при необходимости определить, какому внутреннему диаметру соответствует тот или иной дюймовый размер резьбы, удобно пользоваться заранее подготовленными таблицами.

С помощью таких перечней можно, например, моментально выяснить, какой эквивалент имеет резьба на 32 мм в дюймах, а также определить не только наружный и внутренний диаметры трубы, но и толщину ее стенки. Так, труба с условным проходом 1 ¼ дюйма имеет внешний диаметр 42,3 мм. Ее внутренний диаметр варьируется в пределах 34,3–36,7 мм – в зависимости от толщины стенки. Чтобы его определить, толщину стенки умножают на два и вычитают из общего внешнего диаметра.

Фото: cdltrz / freepik.com

Рассмотрим пример: если труба с наружным диаметром 42,3 мм имеет стенки толщиной 2,8 мм, то внутренний диаметр рассчитывается следующим образом: 2,8 × 2 = 5,6 мм; 42,3 - 5,6 = 36,7 мм.

Подобные таблицы позволяют быстро находить значения резьбы в миллиметрах для любых стандартных размеров. Например, нарезка диаметром в один дюйм соответствует 25 мм по условному проходу.

Основные характеристики и размеры трубной резьбы

Резьбовое соединение – один из ключевых компонентов трубопроводных систем. Оно не только скрепляет элементы между собой, но и гарантирует герметичность конструкции. Благодаря своим техническим свойствам трубная резьба активно применяется в строительстве, промышленности, ЖКХ и других отраслях. В данном материале разберем, какие бывают виды трубной нарезки, основные параметры и в каких сферах она используется.

Существует два основных типа трубной резьбы:

• Прямая (цилиндрическая) – профиль витков остается одинаковым по всей длине, что обеспечивает равномерное прилегание и стабильность соединения. Коническая – витки наносятся по сужающемуся контуру, благодаря чему достигается высокая герметичность за счет уплотнения при закручивании.
• Размеры трубной резьбы указываются как в миллиметрах (мм), так и в дюймах, и зависят от внешнего диаметра трубы. Шаг нарезки – это расстояние между соседними витками, от которого зависит прочность соединения и степень герметизации. Количество оборотов на единицу длины чаще применяется в дюймовой системе и используется для точной стандартизации.
• Для обеспечения универсальности и возможности применения в различных странах резьба изготавливается по признанным стандартам: BSP – британский образец; NPT – американская система; ГОСТ – российский норматив. Они обеспечивают взаимозаменяемость элементов трубопроводов вне зависимости от страны-производителя.

Резьбовые соединения находят применение в самых разных сферах – от машиностроения и энергетики до ремонта в жилых домах. Правильно выбранный тип и размер нарезки напрямую влияет на надежность и срок службы всей трубопроводной системы.

Наиболее часто используются:

• метрическая резьба – применяется преимущественно в машиностроении, шаг указывается в миллиметрах;
• дюймовая UN – американский стандарт с указанием количества витков на дюйм и углом профиля 60°;
• whitworth (BSW) – британская дюймовая система с углом профиля 55° и закругленными вершинами;
• трубная резьба (например, G или NPT) – специально разработана для соединения труб, обеспечивая высокую герметичность и механическую прочность.

Размер трубной резьбы определяется набором характеристик:

• Максимальный диаметр – измеряется по самым выступающим точкам витков, то есть по внешнему краю резьбы.
• Минимальный диаметр – это расстояние между самыми глубокими впадинами резьбы, характеризующее ее внутреннюю часть.

Фото: EyeEm / freepik.com

• Интервал между витками (шаг резьбы), который фиксирует дистанцию между соседними вершинами, замеряется вдоль осевой линии.
• Количество витков на дюйм – параметр, актуальный для дюймовых стандартов – обозначает, сколько полных оборотов размещается на одном дюйме длины.

Для получения точных значений этих характеристик применяются специализированные измерительные приборы.

В зависимости от стандарта и сферы применения выделяют несколько распространенных форматов:

• Метрическая система – шаг – выражается в миллиметрах. Пример: М10х1,5 – наружный диаметр составляет 10 мм, а расстояние между витками 1,5 мм.
• Unified Thread (UN) – используется в американской практике, характеризуется числом витков на дюйм и углом профиля 60°.
• Резьба Витворта (Whitworth) – исторический британский стандарт, в котором угол профиля составляет 55°, а вершины и впадины имеют округлую форму.

Определение конкретной резьбы требует пошагового подхода:

• Осмотр нарезки – визуально оцените ее форму, профиль и предполагаемый стандарт на основе внешнего вида.
• Измерение внешнего диаметра – используйте штангенциркуль или микрометр для точного замера по вершинам витков.
• Определение шага или TPI – с помощью резьбомера или стандартного шаблона замерьте расстояние между оборотами или подсчитайте их количество на дюйм.

Полученные данные сопоставляются с табличными, чтобы точно классифицировать резьбу и подобрать совместимый элемент.

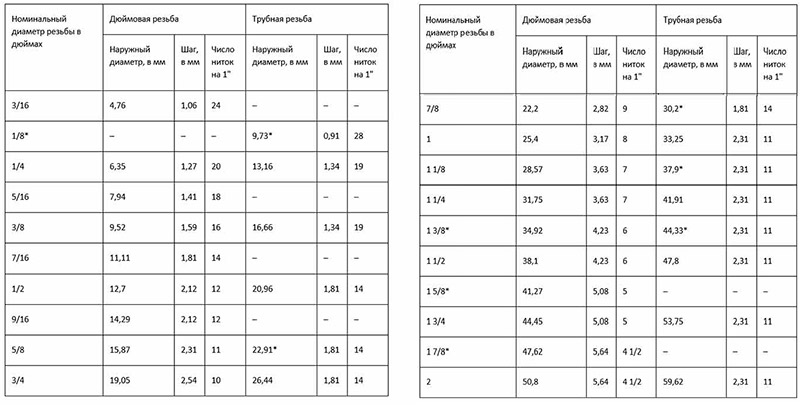

Таблица соотношения размеров трубной и метрической резьбы

Основные характеристики «дюймовой» и «трубной» цилиндрических нарезок по отношению к «метрической» резьбе для основных размеров:

Способы нарезания трубной резьбы

Один из самых технологичных способов получения резьбы – накатка, при которой профиль формируется не срезанием материала, а его смещением и уплотнением. Заготовку прижимают между резьбовыми роликами, повторяющими форму нужной резьбы. При вращении колесиков витки вдавливаются в металл. Такой метод применяется на специальных автоматах и полуавтоматах, а также на отдельных токарных и револьверных станках. Преимуществом накатной нарезки является высокая точность, прочность и долговечность соединения.

Альтернативой накатке служит традиционный метод снятия стружки, при котором витки резьбы формируются путем срезания металла. Этот способ проще и требует меньше специализированного оборудования, но уступает в долговечности, так как из-за резких углов на профиле увеличивается концентрация напряжений, что снижает сопротивляемость к износу и деформации.

При обработке труб небольшого диаметра до одного дюйма целесообразно использовать ручной инструмент. В арсенале мастера при этом могут быть метчики, предназначенные для формирования внутренней резьбы; плашки, с помощью которых нарезают наружную нарезку; клуппы – более универсальные инструменты, оснащенные подвижными резцами и позволяющие выполнять трубную резьбу разных размеров.

Хотя ручной способ удобен при мелких работах и в условиях отсутствия доступа к оборудованию, он требует значительных физических усилий, особенно при работе с толстыми стенками или твердым металлом.

Для промышленного производства и работы с трубами большого диаметра применяются механизированные устройства. В современном ассортименте представлены как портативные резьбонарезные электрические приборы, так и профессиональные станки, способные выполнять резьбу различного типа на трубах из самых разных материалов – от алюминия до высокопрочной стали.
