Какая резьба бывает на шпильках: возможные варианты

Какая резьба на шпильке? Она бывает самая разная. Изделия отличаются по ее наружному и среднему диаметрам, шагу и углу между боковыми сторонами витков. И вариантов в таком случае будет очень много.

На что обратить внимание? Есть разные типы резьбовых шпилек, которые отличаются друг от друга по своему устройству, а значит, и назначению. Зачастую именно этот момент является основным для классификации изделий.

Общее описание резьбовой шпильки

Шпилька – это прочный металлический стержень с нарезанной резьбой, широко используемый в строительстве, машиностроении и других сферах промышленности. Изделие обеспечивает надежное соединение конструктивных элементов, особенно в случаях, когда стандартные болты или винты не подходят по длине или прочностным характеристикам.

Длина крепежа может варьироваться от нескольких сантиметров до нескольких метров в зависимости от требований конструкции. Диаметр подбирается с учетом нагрузок и условий эксплуатации, чтобы обеспечить максимальную прочность соединения.

Также нарезка бывает правосторонней – стандартный вариант, который закручивается по часовой стрелке, левосторонней – используется в специализированных соединениях, где важно предотвращение самопроизвольного раскручивания, комбинированной – когда на одном конце нарезана правая резьба, а на другом – левая.

В зависимости от сферы применения шпильку могут называть по-разному: винтовой стержень, резьбовая штанга, стяжная шпилька, штанга.

Резьбовое соединение шпильки сочетает вращательное и поступательное движение, создавая надежное сцепление. Такой механизм обеспечивает устойчивость конструкции и способность выдерживать значительные нагрузки, что особенно важно в ответственных соединениях.

Главное отличие шпильки от болта заключается в конструкции: первая имеет резьбу на обоих концах или по всей длине, второй оснащен головкой и нарезкой только с одной стороны. К тому же шпильки, как правило, длиннее болтов, но при необходимости их можно обрезать до нужного размера. Длина резьбового участка может быть разной, в зависимости от технических требований она может достигать 25 мм, 1 дюйма или больше.

Фото: reflex-ajans / Freepik

Шпильки являются универсальным крепежным элементом, который используется в широком диапазоне задач. От выбора типа резьбы и размеров зависит прочность и надежность соединения, поэтому важно учитывать требования конструкции и условия эксплуатации.

Разновидности резьбовых шпилек

Резьбовые шпильки представлены в различных вариантах, но в основе своей они представляют собой металлические стержни с нарезанной резьбой. Однако, несмотря на общую конструкцию, их технические особенности могут значительно различаться, что определяет сферу их применения и методы установки. Именно поэтому классификация подобных крепежей чаще всего основывается не столько на конструктивных особенностях, сколько на функциональном предназначении в конкретных отраслях.

Шпильки для деталей с гладкими отверстиями

Они используются, когда соединяемые детали не имеют собственной внутренней резьбы. На концах крепежа нарезана резьба одинаковой длины, а центральная часть остается гладкой.

Чаще всего применяется стандартная метрическая нарезка с шагом, соответствующим диаметру шпильки. Например, у приспособления диаметром 10 мм стандартный шаг резьбы составляет 1,5 мм.

Шпильки с ввинчиваемым концом

Этот вид отличается разной длиной нарезки на концах. Иногда различаются и параметры резьбы: шаг, диаметр или даже профиль. Например, в соединениях с алюминием или медью применяют шпильки с более крупным шагом нарезки, чтобы увеличить прочность сцепления. Есть даже изделия из бронзы.

Приварные

Данный тип имеет специальный наконечник, предназначенный для сварки. Резьба на крепеже остается только на одном конце, который используется для крепления деталей.

Как правило, приварные шпильки имеют стандартную резьбу с углом профиля 60°.

Фланцевые

Применяются для соединения трубопроводов и фланцевых соединений. Здесь важен вопрос о том, какая резьба на шпильке для фланцев. Она зависит от типа трубопровода: в высокотемпературных системах часто используют мелкую нарезку для увеличения прочности совмещения. Фланцевые шпильки бывают различных видов: с осевым отверстием, что позволяет применять их в специфических условиях, с четырехгранным выпуском, упрощающим установку, с увеличенным диаметром резьбовых наконечников, обеспечивающим дополнительную прочность.

Анкерные

Используются для крепления конструкций к бетону. Они оснащены анкерным механизмом, который обеспечивает надежную фиксацию. Какой шаг резьбы на шпильке такого типа?

Обычно применяется стандартный метрический шаг, соответствующий диаметру крепежа, но для увеличения удерживающей способности могут использоваться шпильки с мелким шагом.

Закладные

Их устанавливают в бетон на этапе заливки. Они имеют резьбу на одном конце, а второй может быть изогнутым (например, в форме буквы «Г»), что обеспечивает надежное сцепление с бетоном. Чаще всего это классическая метрическая нарезка с шагом, соответствующим диаметру.

Сантехнические

Представляют собой отдельную категорию крепежа, включающую различные разновидности. В зависимости от конструкции и назначения они могут иметь разные типы нарезки – стандартную шпилечную, шурупную или метрическую. Некоторые модели оснащены острым наконечником для удобного монтажа, шлицем под специальный ключ или другими конструктивными особенностями.

Фото: fabrikasimf / Freepik

Как следует из названия, такие шпильки широко применяются в сантехнических работах. Однако выбор конкретного варианта зависит от условий эксплуатации и требуемой прочности соединения. Различные виды приспособлений используются в самых разных сферах, а их характеристики определяются поставленными задачами. Например, для монтажа в мягкие металлы чаще выбирают шпильки с резьбой крупного шага, обеспечивающей надежную фиксацию.

Параметры резьбовых шпилек

Чтобы правильно подобрать резьбовые элементы, необходимо понимать их основные характеристики, влияющие на механические свойства соединения:

• Шаг резьбы на шпильке – это интервал между вершинами или впадинами соседних витков. Его измеряют шагомером, который подбирается с учетом формы нарезки. Если пластина точно совпадает с оборотами, то указанное на ней значение соответствует фактическому шагу резьбы.
• Угол профиля резьбы – определяет наклон боковых граней витков, что влияет на надежность соединения. Для стандартных метрических типов нарезки этот показатель составляет 60°, так как он обеспечивает баланс между прочностью и удобством монтажа. Какой угол резьбы у грузовой шпильки? В крепежных элементах, предназначенных для значительных нагрузок, угол может отличаться, адаптируясь под условия эксплуатации.

Наружный диаметр – это самый большой размер резьбового стержня, который определяется по вершинам витков. В отличие от него, внутреннее сечение измеряется по основанию впадин и является наименьшим значением в резьбовом профиле.

Средний диаметр – величина, находящаяся между наружным и внутренним диаметрами. Она используется для вычисления параметров прочности и играет важную роль в расчетах нагрузки на крепежное соединение.

Выбор резьбового стержня – это не просто вопрос подбора длины и диаметра, а целый комплекс параметров, которые влияют на прочность, надежность и долговечность соединения. Чтобы избежать ошибок при заказе, важно знать, какая резьба на шпильке, какой шаг резьбы на шпильке, и указать следующие характеристики:

• Номинальный наружный диаметр. Этот параметр определяет максимальное сечение стержня, измеряемое по вершинам резьбовых витков. Он влияет на совместимость шпильки с другими крепежными элементами, такими как гайки и шайбы. Чем больше диаметр, тем выше прочность соединения, но при этом возрастает и требуемый крутящий момент при затяжке.
• Длина стержня. Измеряется от одного конца до другого, но в некоторых случаях определяется по первым и последним виткам резьбы на концах шпильки. Это особенно важно для крепежей, работающих с ограниченным пространством или определенной глубиной резьбового соединения.

• Шаг резьбы или количество витков. В метрической системе измеряется в миллиметрах и определяется как расстояние между соседними оборотами. В дюймовой системе вместо шага используется показатель TPI – количество витков на один дюйм длины. Крупный шаг (например, M10х1.75) обеспечивает быструю сборку и разборку, подходит для конструкций, испытывающих динамические нагрузки. Мелкий (например, M10х1.0) увеличивает прочность соединения, предотвращает самопроизвольное раскручивание, но требует более точной подгонки.
• Серию (то есть какая именно применяется резьба на шпильке). Резьбовые стержни могут соответствовать различным стандартам, которые определяют геометрию витков и их шаг: UNC (Unified Coarse) – стандарт с крупным расстоянием, обеспечивающий надежное соединение в условиях вибраций и динамических нагрузок; UNF (Unified Fine) – резьба с мелким шагом, используемая в точных совмещениях, где требуется высокая прочность.

При обозначении резьбовых стержней в технической документации сначала указывается номинальный диаметр, после чего идет информация о TPI (количестве витков на дюйм) или шаге резьбы. В дюймовой системе применяется стандарт TPI (Threads Per Inch), показывающий, сколько оборотов приходится на один дюйм длины.

Такой способ маркировки позволяет быстро определить параметры крепежа и избежать ошибок при подборе.

Примеры обозначений и их расшифровка:

• Дюймовая резьба: ¼" – 20х6', диаметр – ¼ дюйма, количество витков – 20 TPI (нитей на дюйм), длина – 6 футов; 5/8" – 11х12", диаметр – 5/8 дюйма, количество витков – 11 TPI, длина – 12 дюймов.
• Метрическая резьба: M12х1,75 – 6gх200 мм, диаметр – 12 мм, шаг резьбы – 1,75 мм, класс точности – 6g, длина – 200 мм; M16х2,0х300 мм, диаметр – 16 мм, шаг резьбы – 2,0 мм, длина – 300 мм.

Различие между метрическими и дюймовыми обозначениями может быть запутанным, но, зная основные принципы, легко разобраться в маркировке резьбовых стержней. Использование стандартизированных разделителей (тире или «x») позволяет быстро определить тип крепежа и избежать ошибок при его подборе.

Размеры резьбовых шпилек

Для удобства вся важная информация представлена в двух таблицах.

Размеры резьбовых стержней с дюймовой резьбой:

Размеры резьбовых стержней с метрической резьбой

Накатанный и нарезанный тип резьбы на шпильках

Резьбовые шпильки могут изготавливаться двумя разными способами – нарезкой и накатыванием, каждый из которых обладает своими преимуществами и особенностями.

Какую резьбу на шпильке делают в процессе производства?

• Нарезная: отличается точностью, но прочность снижена.

Нарезка выполняется с помощью специальных инструментов – резцов, гребенок, метчиков или плашек – на токарном станке. Этот метод обеспечивает высокую точность геометрии, однако имеет один существенный недостаток – в процессе обработки часть материала удаляется, что приводит к ослаблению структуры металла и образованию микродефектов. Из-за этого прочность нарезной резьбы ниже, чем у накатанной.

Такой способ чаще всего применяется в мелкосерийном или индивидуальном производстве, где точность важнее максимальной прочности.

• Накатная: отличается высокой прочностью и долговечностью.

При накатке резьба формируется за счет пластической деформации без удаления материала. В процессе металлу придается нужный профиль, что приводит к его упрочнению и снижению вероятности повреждения. Такой метод увеличивает устойчивость нарезки к нагрузкам, а также обеспечивает лучшее качество поверхности.

Накатка особенно эффективна при массовом производстве, так как повышает долговечность шпилек и снижает затраты на обработку.

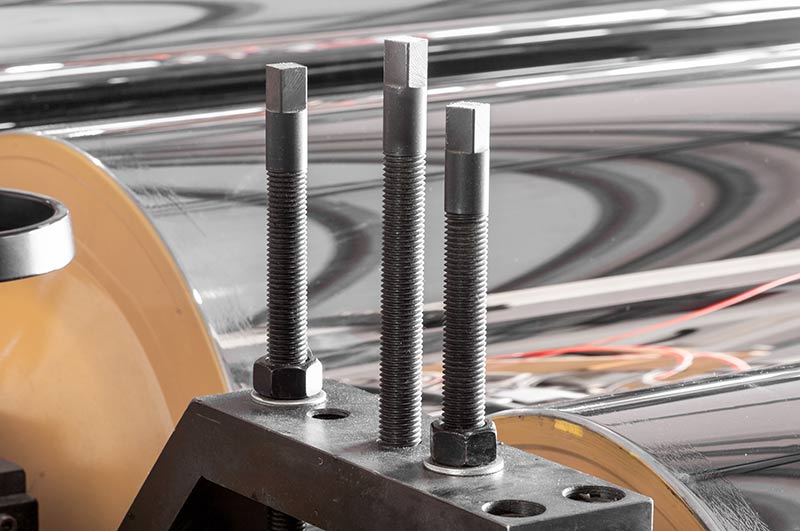

Сферы применения резьбовых шпилек

Резьбовые шпильки используются во многих сферах благодаря своей прочности, долговечности и способности выдерживать экстремальные нагрузки.

Фото: Albaregiya / Freepik

Фланцевые – предназначены для соединения фланцев в трубопроводных системах, где необходимо выдерживать высокотемпературные условия (до +650 °C) и внутреннее давление.

Закладные – применяются при возведении бетонных и железобетонных сооружений. Необходимы при монтаже фонарных столбов, линий электропередачи, осветительных конструкций и других инженерных объектов.

С полной резьбой – активно используются в строительстве, особенно при монтаже несущих конструкций. Их можно изгибать для крепления каркасов и балок.

С мелкой резьбой – применяются в автомобилестроении, поскольку обеспечивают высокую надежность соединений в двигателях и трансмиссиях.

Шпильки из титана, нержавеющих и оцинкованных типов стали используются в условиях агрессивной среды, устойчивы к коррозии; медные – применяются в тепловых и электротехнических установках из-за высокой теплопроводности и электропроводимости; латунные полые крепежи находят применение в производстве осветительных приборов.

Резьбовые шпильки востребованы в системах отопления, вентиляции и кондиционирования (ОВК), где применяются для монтажа воздуховодов, обогревателей и инженерных коммуникаций.

Кроме того, металлические шпильки используются в строительстве, декорировании и производстве дизайнерских элементов, что делает их универсальным крепежным компонентом.
