Размеры дюймовой резьбы: классификация и способы нанесения

О чем речь? Размеры дюймовой резьбы бывают двух видов: внутренние и наружные. Также отличаются углы витков в зависимости от типа исполнения. Еще один параметр, который нужно учитывать – шаг нарезки.

На что обратить внимание? Все размеры дюймовой резьбы, а также класс точности и направление указаны в маркировке. Способы описания отличаются в зависимости от стандартов и типа нарезки.

Основные размеры и параметры дюймовой резьбы

Любое резьбовое соединение, в том числе и дюймовое, характеризуется двумя важными параметрами – диаметром и шагом нарезки.

Для детального анализа и точного понимания геометрии резьбы необходимо учитывать три различных диаметральных размера:

• Внешний – максимальный наружный размер дюймовой резьбы, измеряемый по вершинам витков болта или самым глубоким точкам впадин гайки. Этот размер задает пределы габаритов всего резьбового соединения.
• Внутренний – минимальный размер дюймовой резьбы, который определяется по наиболее глубоким канавкам между витками болта или же по наиболее выступающим краям внутри гайки.
• Средний – это промежуточный показатель между внутренним и наружным диаметрами, измеряемый по участку резьбы, где ширина гребней и впадин одинакова. Именно на среднем поперечнике чаще всего происходит непосредственный контакт соединяемых деталей.

Определить высоту резьбового профиля достаточно просто, зная два крайних диаметра – достаточно вычесть меньший из большего.

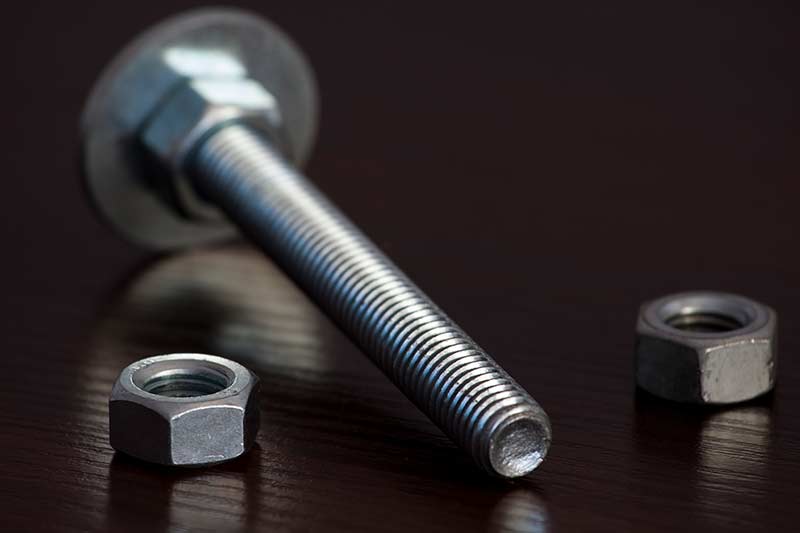

Фото: EyeEm / Freepik

Особенность дюймовой резьбы заключается в методе обозначения шага: в отличие от метрической системы, где он указывается в миллиметрах, здесь используется параметр TPI (Threads Per Inch), то есть количество витков, размещенных на длине одного дюйма. Таким образом, для определения данного расстояния достаточно просто подсчитать количество витков на отрезке, равном одному дюйму.

Например, если подсчитано, что на одном дюймовом участке расположено 18 витков, то обозначение шага будет выглядеть как 18 TPI. Это особенно удобно в сантехнике, машиностроении и трубопроводных системах, где требуется быстрая и понятная проверка параметров.

Шаг нарезки представляет собой расстояние, измеренное вдоль осевой линии, между одинаковыми точками боковых граней соседних витков. Этот параметр стабилен по всей длине резьбы и не зависит от размеров или положения деталей.

Для проверки соответствия параметров резьбы применяют одинаковые инструменты как для метрической, так и для дюймовой нарезки – резьбовые гребенки, калибры и другие измерительные приборы. Данные приспособления обеспечивают точность и быстроту выявления любых отклонений.

Быстрый и практичный способ проверки резьбы заключается в использовании уже стандартизированных эталонных деталей (например, муфт или штуцеров):

• возьмите деталь с известной внутренней резьбой;
• попытайтесь вкрутить проверяемый болт;
• плотное соединение без люфтов подтверждает правильность параметров;
• наличие зазора или невозможность полноценного вкручивания требует подбора другого эталона с измененными размерами.

Другой эффективный инструмент – резьбомер. Это металлическая пластина с зубцами, каждый из которых соответствует конкретному TPI. Использовать приспособление просто: приложить к резьбе, и если зубцы четко и без зазоров совпадают с профилем нарезки, то шаг соответствует нормативным требованиям.

Для точного измерения наружного диаметра резьбы (как дюймовой, так и метрической) рекомендуются высокоточные измерительные приборы, такие как штангенциркуль или микрометр. Данные устройства особенно полезны в производственных условиях и при контроле качества готовых соединений.

Крупная и мелкая дюймовая резьба

• UNC – стандарт с широким шагом.

Тип резьбы UNC (Unified National Coarse) широко используется по всему миру, особенно в тех случаях, когда важны надежность, простота и устойчивость соединений. Данный вариант дюймовой нарезки признан универсальным решением для большинства крепежных задач.

Маркировка UNC-резьбы обычно включает: обозначение типа (UNC), диаметр в дюймах, шаг в формате TPI (витков на дюйм), а также длину нарезки. Шаг традиционно отделяется тире, что делает чтение обозначения интуитивным.

Пример: 1/4" – 20UNC х 2 1/2":

• UNC – обозначение унифицированной резьбы с крупным шагом;
• 1/4" – диаметр нарезки, приблизительно равный 6,35 мм (наружный) и 5,35 мм (внутренний);
• 20 – количество витков на дюйм;
• 2 1/2" – длина нарезанного участка (около 63,5 мм).
• UNF – точная резьба с мелким шагом

Для задач, требующих плотной подгонки элементов и повышенной точности, используют дюймовую резьбу UNF (Unified Fine). Она незаменима в тех случаях, где соединение должно быть максимально компактным и одновременно надежным.

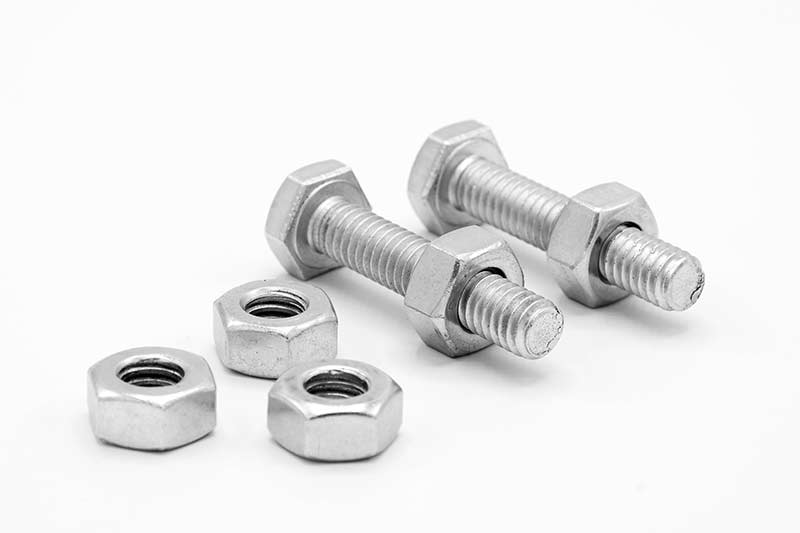

Фото: EyeEm / Freepik

Маркировка UNF аналогична UNC и также указывает тип резьбы, диаметр, шаг (TPI) и (при необходимости) направление витков. Правая резьба, как правило, маркировке не подлежит, в то время как левая обозначается буквами LH.

Если диаметр UNF-резьбы менее 1/4", применяют цифровую нумерацию от 0 до 12, дополняемую количеством витков на дюйм через тире.

Пример: 1/4" – 28UNF х 2 1/2":

• UNF – резьба с уменьшенным шагом;
• 1/4" – внешний размер составляет около 6,35 мм, внутренний – примерно 5,5 мм;
• 28 – 28 витков на дюйм (примерно 0,9 мм между витками);
• 2 1/2" – нарезанная длина стержня, равная 63,5 мм.

Выбор между UNC и UNF зависит от конкретных задач: если важна универсальность и прочность, подходит UNC; если же приоритет в точности и минимальном зазоре, то лучше выбрать UNF.

Классы точности и маркировка дюймовой резьбы

В системе стандартов ГОСТ дюймовая резьба классифицируется по степени точности, которая обозначается цифрами 1, 2 или 3.

Чем выше номер класса, тем точнее изготовлена резьба и тем строже допуски: класс 1 применяется там, где допустима грубая посадка и возможны значительные зазоры; класс 3, напротив, используется в соединениях, где критична высокая точность и надежность.

Чтобы определить точные характеристики резьбового изделия, необходимо уметь правильно интерпретировать его маркировку. Именно в ней зашифрованы все ключевые параметры конкретного элемента. В стандартном обозначении содержатся следующие сведения:

• номинальный диаметр дюймовой нарезки;
• количество витков, приходящихся на один дюйм (TPI);
• группа резьбы;
• класс точности исполнения.

Маркировка наносится либо непосредственно на поверхность детали, либо на ее упаковку. Она представляет собой буквенно-цифровую комбинацию, оформленную по следующему шаблону: T1 T2 X Y1 Y2 – Z, где каждый элемент несет определенную техническую информацию о резьбе.

Расшифровка следующая:

• T1 – тип резьбы: M – метрическая, MK – дюймовый размер конической резьбы, Tr – трапециевидная, S – упорная, G – трубная цилиндрическая.
• T2 – наружный диаметр (размер резьбы) в дюймах.
• X – разделительный символ, необходимый по ГОСТу, но сам по себе значения не несет.
• Y1 – шаг нарезки. Обычно указывается в миллиметрах, но иногда – в дюймах (в этом случае рядом ставятся двойные насечки, указывающие на дюймовое измерение).
• Y2 – направление витков. Если резьба левая, указывается LH (left hand). При правом направлении символ опускается.
• Z – код класса точности, например: 6h, 8D, 4k и др.

Приведем пример маркировки и ее расшифровку.

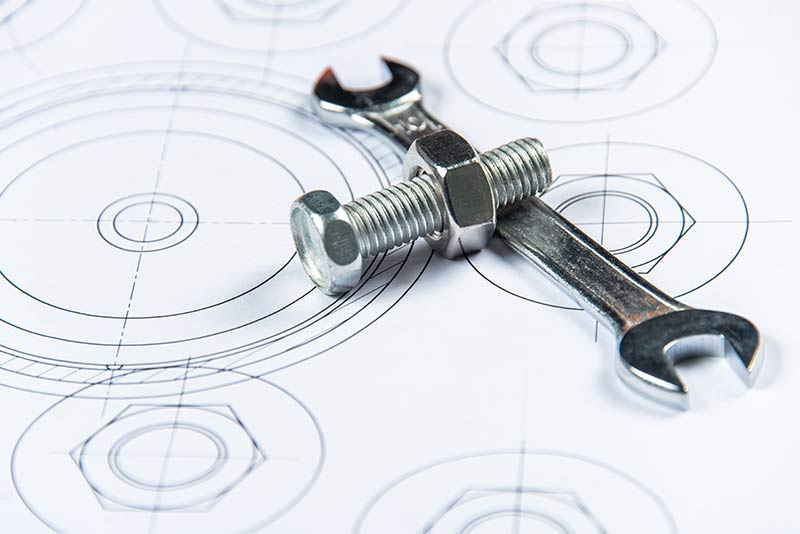

Фото: fanjianhua / Freepik

Возьмем обозначение G 2” LH–2–40:

• G – резьба трубная, цилиндрическая по форме;
• 2” – наружный диаметр в дюймах;
• LH – резьба с левым направлением витков;
• 2 – класс точности;
• 40 – длина рабочей части резьбы (в условных единицах, обычно – мм).

Методы нарезки дюймовой резьбы

Процесс формирования резьбового профиля может осуществляться двумя способами: вручную и на станке.

Для нарезки вручную используют два вида инструмента: плашки – применяются для создания наружной резьбы; метчики – используются для формирования внутренней.

Этапы процесса:

• заготовка закрепляется в тисках;
• плашка устанавливается в держатель, а метчик – в вороток;
• инструмент выравнивается относительно поверхности и вводится в заготовку;
• осуществляется вращение – равномерное, с умеренным усилием;
• для получения более чистой резьбы, особенно в твердых материалах, процедуру повторяют несколько раз, используя разные метчики (черновой и чистовой).

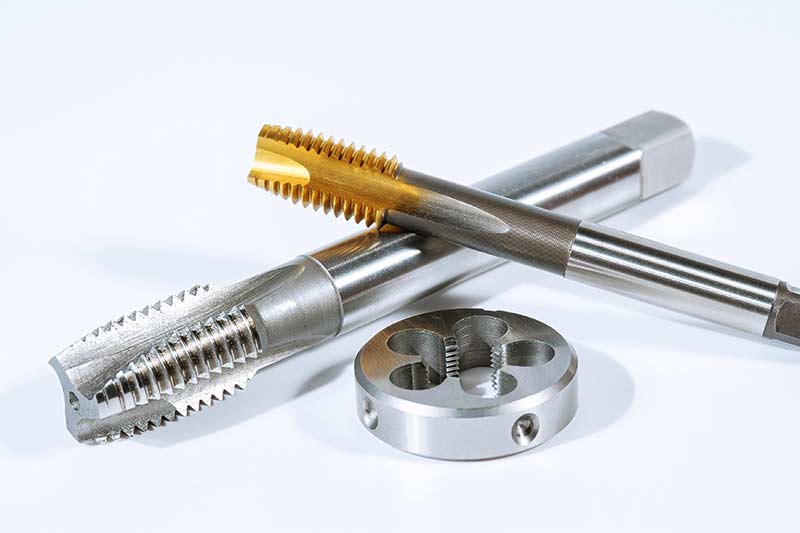

Фото: .yaroslav / Freepik

Если требуется высокая точность или большие объемы работы, применяется токарный станок. Последовательность операций следующая:

• заготовку зажимают в патроне станка;
• устанавливается резьбовой резец;
• снимается фаска для упрощения начала нарезки;
• настраивается подача суппорта в соответствии с таблицей размеров дюймовых резьб;
• включается резьбовая подача, выполняется обработка.

Этот метод отличается высокой скоростью и точностью, но предъявляет повышенные требования к заготовке – она должна иметь достаточную жесткость и прочность, чтобы выдержать резание без деформаций.

Кроме того, выполнять такую операцию должен квалифицированный токарь, обладающий соответствующим опытом.
