Способы сварки: классификация, описание процесса

О чем речь? Способы сварки – различные технологии соединения металлических деталей путем локального нагрева и плавления материалов с последующим их соединением. Различают дуговую, газовую, контактную и другие виды.

Какие чаще применяются? Среди популярных способов – ручная дуговая сварка (MMA), аргонодуговая (TIG), полуавтоматическая (MIG/MAG) и газовая. Выбор метода зависит от типа металла, толщины материала и требуемого качества шва.

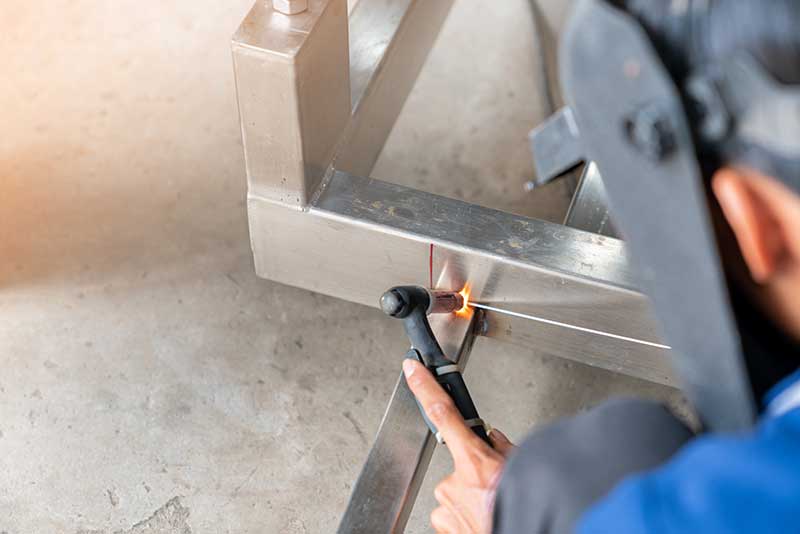

Классификация способов сварки

Чтобы качественно обрабатывать разные металлы в любых условиях, важно правильно выбирать оборудование и технологии. Понять разнообразие вариантов невозможно без четкого разделения на классы. Сегодняшние способы выполнения сварки различают:

• по типу физических процессов;
• по техническому исполнению;
• по технологиям.

Фото: EyeEm / freepik.com

По типу физических процессов

Способы сварки металлов в данном случае делят на:

• термические;
• термомеханические (совмещают нагрев и давление);
• механические.

Наиболее популярным является термическое воздействие. Оно подразумевает плавление соединяемых частей изделия, а также электрода и специальной проволоки. Образуется сварочная ванна, заполненная жидким металлом. После остывания материал образует прочное монолитное соединение.

Термомеханическое воздействие представляет собой комбинацию нагрева и сдавливания. Например, сварка сопротивлением требует определенной подготовки поверхности деталей перед процессом. Нагретые участки плотно прижимаются друг к другу.

Оплавляющий метод отличается полным расплавлением кромок для крупных деталей, после чего осуществляется их сдавливание.

Широко используется точечный способ сварки деталей. Метод подходит для соединения тонких листов металла. Заготовки зажимаются электродами, электрический ток проходит через точку соприкосновения, обеспечивая быстрое сваривание. Эта технология применяется в автомобилестроении как часть способа автоматической сварки.

При механическом сваривании почти не применяются тепловые процессы. Один из примеров – соединение трением, позволяющее прочно совместить две детали. Ультразвуковая сварка характеризуется движением одной заготовки относительно другой с определенной частотой. Это создает необходимое трение для создания расплава в месте контакта.

По техническому исполнению

Методы и способы сварки различают по ряду технических характеристик:

• Непрерывность процедуры. Соединение сплошным швом повышает производительность, хотя и обходится дороже. Прерывистый вариант сварки позволяет создавать отдельные точки фиксации или неравномерные места совмещения.
• Необходимость защиты зоны сварки для предотвращения попадания кислорода, водорода и азота. Важно учитывать, что окисляющие вещества поступают не только из воздуха, но и непосредственно из материалов электродов. Защитные компоненты вводят в состав проводников. Дополнительно оберегают зону сваривания подачей газов, таких как азот, углекислый газ или аргон.

• Способ сварки под флюсом предполагает использование особого порошкового состава. Во время горения этот материал выделяет защитную газовую оболочку, предохраняя сварочное соединение от влияния атмосферного кислорода. Процесс возможен также в среде пены или вакуума.

По уровню механизации

Характеристика способов сварки по степени оснащения включает:

• ручной способ;
• механизированный процесс;
• автоматизированный режим;
• полностью автоматический – контролируется оборудованием без участия человека.

По технологиям

Среди множества существующих выделяют несколько принципов соединения сваркой:

• дуговой;
• электрошлаковый;
• электронно-лучевой;
• плазменный;
• газовый;
• диффузионный, контактный, печной и пр.

Основные способы электродуговой сварки

Ручная дуговая сварка (ММА)

Сварка ручным дуговым способом выполняется с использованием штучных электродов, которые покрыты специальным составом. Проводники могут использоваться как с постоянным, так и с переменным электрическим током. Обмазка, расплавляясь, формирует облако газа, защищающее область сваривания от окружающей среды, добавляет химические элементы для улучшения качества шва и стабилизирует саму электрическую дугу.

Метод позволяет производить сварку практически в любом положении пространства, используя сварочные аппараты трех типов: трансформаторные, выпрямительные и инверторные.

Способ сварки покрытым электродом применим ко всем видам металлов, включая черные и цветные сплавы различной степени легирования, позволяет эффективно решать задачи даже в стесненных условиях.

Простота освоения делает метод ММА подходящим как для опытных профессионалов, так и для начинающих мастеров. Благодаря своей универсальности, данный способ дуговой сварки востребован в строительной отрасли, производстве металлоконструкций, промышленном секторе и бытовом ремонте.

Фото: ashvets / freepik.com

От крупных предприятий машиностроения до маленьких мастерских и домашних хозяйств – этот вид сваривания популярен везде, где необходима качественная металлическая конструкция.

Аргонная сварка неплавящимся электродом в среде инертного газа (TIG)

При данном способе сварки в защитных газах используются в основном вольфрамовые, реже угольные или графитовые электроды, которые не участвуют в формировании шва. В качестве защитного газа применяются аргон, гелий, азот или их комбинации, выбор зависит от конкретного материала, подлежащего свариванию.

Формирование шва происходит только из металла соединяемых элементов, иногда добавляется специальная присадка в виде прутьев или полос. Защитная среда инертных газов предотвращает взаимодействие горячего металла с кислородом и азотом воздуха, улучшая качество сварного соединения и поддерживая устойчивость электрической дуги.

Процесс может осуществляться как на постоянном, так и на переменном токе. Несмотря на низкую производительность, этот метод гарантирует высокое качество швов. Работа с ним требует от исполнителя значительного опыта и мастерства.

Способ аргонодуговой сварки часто выбирают там, где важны прочность и внешний вид швов, способных выдерживать серьезные нагрузки. Примеры областей применения – производство газопроводов и нефтяных резервуаров, изготовление оборудования для пищевых производств, создание электроники и микросхем. Особое значение эта методика приобретает при обработке тонких металлических листов толщиной до 6 мм, нержавеющей стали, сплавов алюминия, магния, титана и меди.

Полуавтоматическая сварка плавящимся непрерывным электродом в среде инертного (MIG) или активного (MAG) газа

Электродом в таком способе, как сварка полуавтоматом, служит плавящаяся под воздействием электрического тока проволока, которая подается автоматически в зону обработки. Одновременно с ней в сварочную головку подается инертный или активный защитный газ. Его тип определяется свойствами обрабатываемого материала.

Данный метод работает исключительно на постоянном токе. Высокая производительность полуавтоматической сварки объясняется простотой подачи расходных материалов и возможностью автоматической настройки аппарата. Но у нее есть недостаток – возможно образование мелких капель металла и неидеальная форма шва, особенно при использовании активных газовых сред вроде углекислоты или кислородосодержащих смесей.

Способ сварки проволокой активно применяется в Европе и Северной Америке, позволяя соединять низколегированные и высоколегированные типы стали, чугун, алюминий, медь, никель, марганец и многие другие сплавы, а также сочетать разнородные металлы в одном изделии.

Сварка под флюсом

При использовании способа сварки под флюсом применяется специально подобранный порошок, который образует защитный слой над зоной сварки и местом охлаждения шва.

Под воздействием высокой температуры частицы флюса распадаются, выделяя защитный газ, позволяющий стабильно поддерживать электрическую дугу и обеспечивать отличное качество сварного соединения. Изменяя состав данного вещества, можно получать необходимые свойства металла в месте стыковки.

Чаще всего этот метод имеет промышленное применение и полностью автоматизирован – от подачи флюса до перемещения самого сварочного аппарата. Область применения способа – сварка труб, изготовление корабельных корпусов, авиационных фюзеляжей, железнодорожных вагонов и локомотивов, роторов и турбин, спутниковых модулей и башенных кранов.

Любые металлы, подвергшиеся такому виду сваривания, выдерживают самые тяжелые условия эксплуатации, огромные перепады давления и температуры.

Способ сварки газом

Технология основана на создании теплового эффекта путем сгорания смеси горючих газов, преимущественно ацетилена, обогащенного кислородом. Горелка направляет пламя на свариваемые детали, вызывая их интенсивный нагрев вплоть до перехода в жидкое состояние. Затем разогретые элементы прочно соединяются, формируя металлический шов.

Способ газовой сварки популярен в различных отраслях производства, таких как строительство, автомобильная промышленность и обработка металла.

Основное преимущество состоит в отсутствии привязанности к источнику электроэнергии, поскольку главным топливом является газ. Оборудование обладает небольшим весом, легко транспортируется и удобно в эксплуатации. Технология отлично справляется как с металлической продукцией разной толщины, пригодна не только для сваривания, но и для резки металлов.

Универсальность газовой сварки обусловлена способностью работать с широким спектром материалов, а высокая температура пламени способствует эффективному применению в ремонте автомобилей и изготовлении тяжелых конструкций.

Существуют некоторые недостатки газового способа сварки:

• Значительная зона прогрева металла.
• Медленная скорость формирования шва вследствие длительного периода нагрева.
• Высокий расход газа, влияющий на общую стоимость выполняемых работ.
• Повышенный риск возникновения деформаций деталей из-за локального перегрева.
• Ручное исполнение.
• Необходимость высокой квалификации специалиста.

Фото: funfunphoto / freepik.com

Если выбран способ сварки газом, то необходим постоянный контроль интенсивности пламени и точности движения горелки, чтобы избежать повреждений.

Специальные способы сварки

Электрошлаковая сварка

В этом случае используют плавящийся электрод и шлаковую ванну для образования прочного соединения крупных стальных деталей.

Особенности технологии:

• При выполнении сварки вертикально расположенный электрод погружается в емкость с расплавленным шлаком, инициируя плавление основного металла и дальнейшее сцепление деталей.
• Основной механизм передачи электричества – прохождение тока через электрод и края соединяемых элементов сквозь слой шлака.
• Стабильным температурный режим – около +2000 °C, что обеспечивает надежный процесс сварки с минимальной предварительной обработкой и очисткой.

• Шлак действует подобно теплоизоляционному слою, замедляя охлаждение шва и гарантируя получение высококачественного и устойчивого соединения.
• Основными минусами этого способа вертикальной сварки являются большие энергозатраты и потребность в специальном автоматизированном оборудовании.

Электрошлаковая сварка предпочтительна для соединения массивных, толстых элементов из стали и никеля, находящих свое применение в строительстве, машино- и судостроении.

Электронно-лучевая сварка

Среди видов и способов сварки плавлением электронно-лучевой способ занимает особое место. Метод основывается на использовании ускоренного потока электронов в вакууме, направленных на металлическую поверхность для соединения двух элементов. Электронный луч генерируется специальным прибором – электронной пушкой, далее поток электронов направляется точно на цель.

Под воздействием электронного потока возникает сильный тепловой эффект, расплавляющий металл и создающий прочное соединение.

Данная технология зарекомендовала себя в космической индустрии, авиации и приборостроении.

Диффузионная сварка

Диффузионный способ контактной сварки представляет собой технологию соединения металлических деталей в твердом состоянии под воздействием температуры и давления. Материал нагревается до определенной степени, при которой начинается перемешивание атомов на границе между деталями путем диффузии, создавая прочное соединение.

Метод преимущественно используется для соединений сложных форм и изделий из разнородных материалов. Наиболее часто применяется в энергетической и авиакосмической промышленности.

Термитная сварка

Основной принцип подобного сваривания состоит в использовании химической реакции, при которой выделяется большое количество тепла, достаточно сильное для прочного соединения металлических деталей или конструкций.

Когда зажигается смесь оксида металла и алюминиевого порошка, начинается экзотермическая реакция, сопровождаемая сильным тепловыделением и плавлением металла. Основой смеси служит мелкодисперсный алюминий, который может быть заменен на магний, а дополнительным компонентом выступает оксид железа.

Образовавшееся соединение отличается прочностью и устойчивостью к внешним нагрузкам. Применение термитной сварки распространяется на крупные строительные проекты и объекты железнодорожного транспорта.

Процесс включает размещение соединяемых деталей с зазором, изоляцию формы огнестойкими материалами и помещение тигля с термитной смесью рядом с рабочей поверхностью.

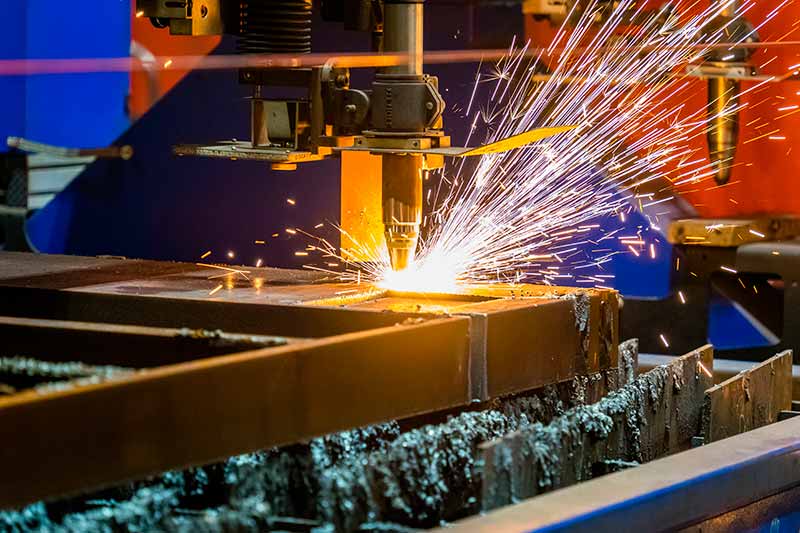

Плазменная сварка

Ее принцип заключается в использовании сфокусированного потока плазмы, создаваемого специальным аппаратом. Устройство оснащено баллонами с аргоном, источником постоянного тока и плазматроном, необходимым для достижения нужного результата.

Поток высокотемпературной плазмы, сформированной между электродом и металлическими деталями, вызывает быстрый нагрев и плавление поверхности, обеспечивая надежное соединение элементов.

Фото: wirestock / freepik.com

Применение плазменной сварки характерно для высокотехнологичных отраслей, таких как авиация и автомобильное производство.
