Чем отличается винт от болта: технические и нормативные различия

Чем отличается винт от болта? Оба вида крепежа используют для фиксации деталей за счет резьбы. Однако для болта требуется гайка, а винт закручивается в отверстие, нарезанное внутри соединяемой части.

На что обратить внимание? Эти отличия влияют и на характеристики соединения. Болтовая фиксация исключает смещение деталей относительно друг друга, тогда как винтовая – нет. Это необходимо учитывать при проектировании.

Чем отличается винт от болта

Чтобы разобраться, чем отличается винт от болта по ГОСТу, важно сначала понять их предназначение и конструктивные особенности. Хотя эти крепежные элементы внешне похожи, их функции и способы применения различаются.

Установка осуществляется путем закручивания при помощи отвертки или шуруповерта, что делает его удобным и практичным для монтажа различных конструкций.

Крепежные винтовые элементы представлены в двух основных вариантах:

• Шуруп – имеет сужающийся книзу стержень, напоминающий конус. Его резьба более редкая, чем у стандартного винта, что облегчает вхождение в материал.
• Саморез – разновидность винтового крепежа, который самостоятельно нарезает резьбу при вкручивании.

Маркировка винта, например, 5х40, указывает на его параметры: первая цифра (5 мм) – диаметр стержня, вторая (40 мм) – длина резьбовой части. У потайных винтов последняя включает толщину головки, а у полукруглых – нет.

Строительные болты – популярные крепежные элементы, обеспечивающие надежное соединение. Они представляют собой металлический стержень с наружной резьбой и шестигранной головкой. Для прочности совмещения используются гайки и шайбы. В отличие от винтов, болты не имеют шлица, поэтому закрепляются только в резьбовом отверстии или с гайкой.

Фото: fanjianhua / Freepik

Чаще всего болты делают из стали, но материал подбирают в зависимости от условий эксплуатации. Нержавейка устойчива к коррозии, инструментальная – прочная и твердая, а легированная выдерживает экстремальные нагрузки. Также встречаются крепежи из меди и латуни.

Если рассматривать, чем отличается винт от болта с терминологической точки зрения, то основное различие заключается в наличии шлица: у винта он расположен на головке, что позволяет закручивать его с помощью отвертки или биты, тогда как у болта этот элемент отсутствует.

Несмотря на различия, оба вида крепежа обладают схожими характеристиками:

• Основная функция – создание прочного соединения элементов при помощи резьбы.
• Строение – состоят из резьбового стержня и головки.
• Материалы изготовления – чаще всего производятся из стали с различными добавками для увеличения прочности и устойчивости к коррозии.

Различия между винтом и болтом:

• Болт предназначен для сквозного монтажа, его конец выходит наружу и фиксируется гайкой. Винт, напротив, полностью входит в соединяемый материал и удерживается внутри без дополнительной фиксации.
• Болты затягиваются с помощью гаечного ключа, поскольку не имеют шлица. Винты вкручиваются посредством отвертки или шуруповерта с подходящей битой.
• Если болт заржавел и не поддается обычному ключу, его можно сорвать специальным инструментом. Винт, особенно с потайной головкой, при коррозии демонтировать крайне сложно.
• Саморезы (разновидность винтов) способны самостоятельно нарезать резьбу в материале, тогда как для установки болта необходимо заранее подготовить отверстие и сделать нарезку.
• Болт всегда требует дополнительной фиксации гайкой, тогда как винт устанавливается без нее.
• Болты выпускаются в различных габаритах, включая крупные размеры. Винты, напротив, имеют небольшой размерный ряд, так как предназначены для менее массивных соединений.

Несмотря на внешнюю схожесть, чтобы понять, чем отличается винт от болта, важно учитывать различия в принципе их работы и области применения.

Первые работают на растяжение, устанавливаются без гайки и подходят для соединений, не требующих сквозного крепления. Вторые обеспечивают прочное соединение с фиксацией гайкой, распределяя нагрузку перпендикулярно. Выбор между этими крепежными элементами зависит от характеристик соединяемых деталей и условий эксплуатации.

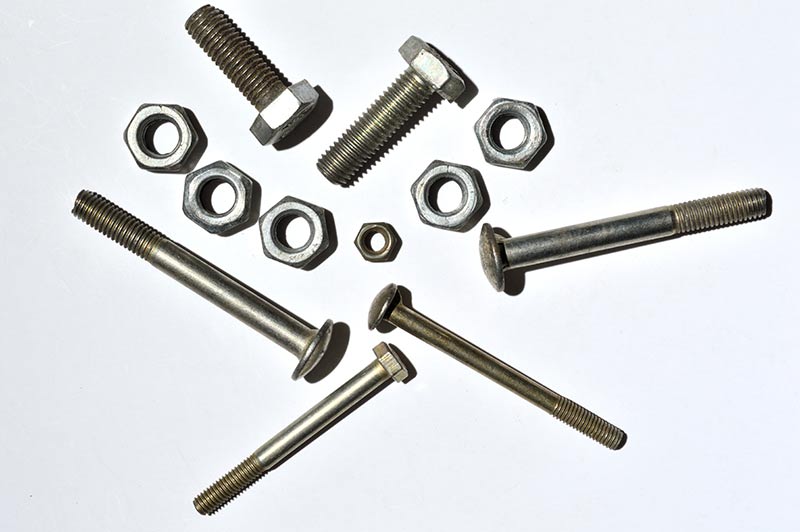

Виды и характеристики болтов

Болты – это металлические стержни с резьбой и головкой, предназначенные для прочного соединения деталей. Чаще всего верхняя утолщенная часть шестигранная, что позволяет закручивать крепеж гаечным ключом. Под ней предусмотрено утолщение, предотвращающее смещение.

Для фиксации болта используется гайка соответствующего диаметра.

В зависимости от конструкции и применения болты классифицируются по стандарту DIN, каждому типу присвоен свой номер:

• т-образные – DIN 186;
• с квадратным подголовком – DIN 261;
• откидные – DIN 444;
• установочные – DIN 561;

Фото: kos-51 / Freepik

• машиностроительные – DIN 931;
• высокопрочные – DIN 6914;
• с упорным фланцем – DIN 6921.

Болты также классифицируются по форме головки, среди которых можно выделить:

• анкерные;
• полукруглые;
• потайные;
• шестигранные;
• рым-болты;
• цилиндрические.

Подобные крепежи широко используются в строительстве и промышленности, особенно при монтаже несущих конструкций и многоэтажных сооружений. Они применяются при возведении стен и межэтажных перекрытий, чердаков, балконов и мансардных конструкций, различных видов кровли и мостовых фундаментов. Кроме того, болты востребованы в автомобиле- и приборостроении, где прочность соединения играет критическую роль.

Однако правильная установка требует калиброванного отверстия, полностью соответствующего диаметру резьбы. После монтажа крепеж фиксируется в определенном положении и не должен проворачиваться вокруг своей оси. Надежность совмещения обеспечивается утолщенной частью под головкой.

Болты различаются по типу металла, из которого они изготовлены, что определяет их прочность и область применения:

• Черновые – производятся из высокоуглеродистой стали методом штамповки без дополнительной обработки. Предназначены для крепежных узлов, подвергающихся значительным механическим нагрузкам.
• Чистовые – изготовлены из легированной стали и проходят полный цикл механической обработки. Используются в соединениях с высокой и средней нагрузкой.
• Получистовые – соответствуют стандарту ГОСТ 7798-70 и не подвергаются дополнительной обработке. Применяются в промышленности для различных типов крепежных соединений.

Отверстие, в которое устанавливается болт, должно точно соответствовать его резьбе. Для усиления соединения под головку крепежа добавляют шайбу, а с другой стороны болт фиксируется гайкой нужного диаметра.

Чтобы предотвратить самопроизвольное ослабление соединения, в стандартных условиях достаточно правильно затянутой скрепляющей детали. Однако при установке в местах с вибрационной нагрузкой рекомендуется использовать шайбу Гровера, которая препятствует раскручиванию и ослаблению фиксации.

Производители маркируют болты в соответствии с их прочностными характеристиками. Классификация включает одиннадцать классов прочности: 3.6, 5.8, 12.9 и т. д. Первая цифра указывает на предел прочности на разрыв – чем выше значение, тем большую нагрузку способен выдержать крепеж. Вторая цифра обозначает степень текучести, определяющую пластичность и способность металла сохранять форму при нагрузке. Размерный ряд болтов варьируется от М10 до М52.

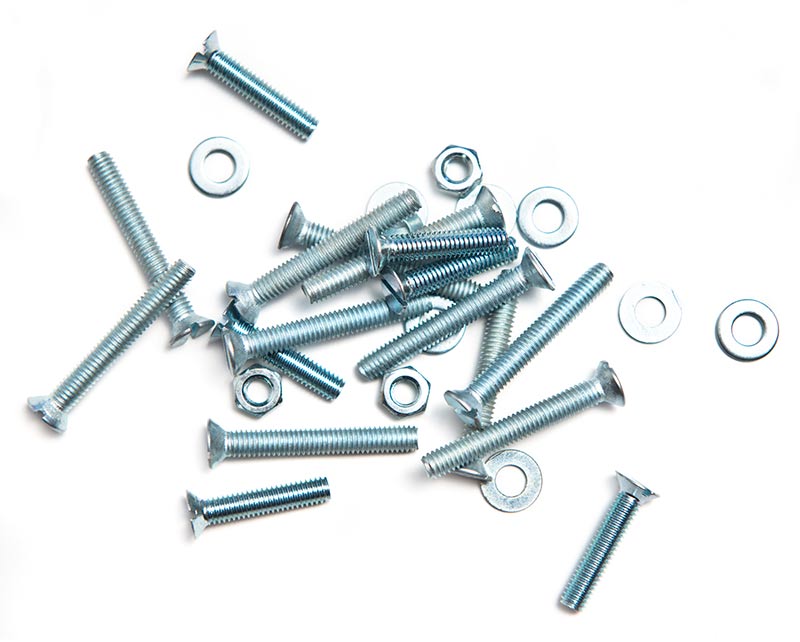

Виды и параметры винтов

Винт представляет собой крепежный элемент, предназначенный для прочного соединения деталей. Он имеет металлический стержень с наружной резьбой и головку определенной формы, которая позволяет завинчивать изделие с помощью подходящего инструмента.

В зависимости от конструкции крепежный элемент может использоваться как отдельно, так и в сочетании с гайкой и шайбой, что увеличивает прочность крепления и равномерно распределяет нагрузку.

Конфигурация головки определяет не только способ установки, но и сферу применения винта. Основные разновидности:

• Цилиндрическая – используется с шестигранными ключами.
• Полусферическая – оснащена шлицами, что позволяет завинчивать ее отверткой.
• Потайная (с усеченным конусом) – предназначена для скрытого монтажа, установка выполняется отверткой или ключом.

Фото: luis_molinero / Freepik

Помимо этих типов, существуют дополнительные формы головок:

• плоская;
• выпуклая;
• полупотайная;
• квадратная;
• защищенная;
• грибовидная.

Производство винтов регламентируется стандартом ГОСТ 17473-80, который определяет их размеры и технические характеристики.

Крепежный узел, собранный с использованием винта, отличается высокой прочностью и применяется в следующих случаях:

• при необходимости разъемного соединения деталей;
• для жесткой фиксации конструктивных элементов.

Производители маркируют винты двумя числами, например, 5х40, где первая цифра обозначает диаметр стержня (5 мм), а вторая – его длину (40 мм).

Винты изготавливаются из высоколегированной стали, что обеспечивает прочность и долговечность.

Для предотвращения коррозии их покрывают слоем цинка, который защищает от влаги и агрессивных сред.
