Как соединить профильную трубу: сварные и механические способы

Как соединить профильную трубу? Основные методы включают сварку (наиболее надежный), механическое крепление с помощью краб-систем или болтовых соединений, а также использование специальных фитингов для бессварного монтажа.

Что учесть? Профильные трубы требуют особых методов соединения, которые обеспечивают прочность и устойчивость конструкции. Выбор технологии зависит от назначения узла, нагрузок и доступного оборудования.

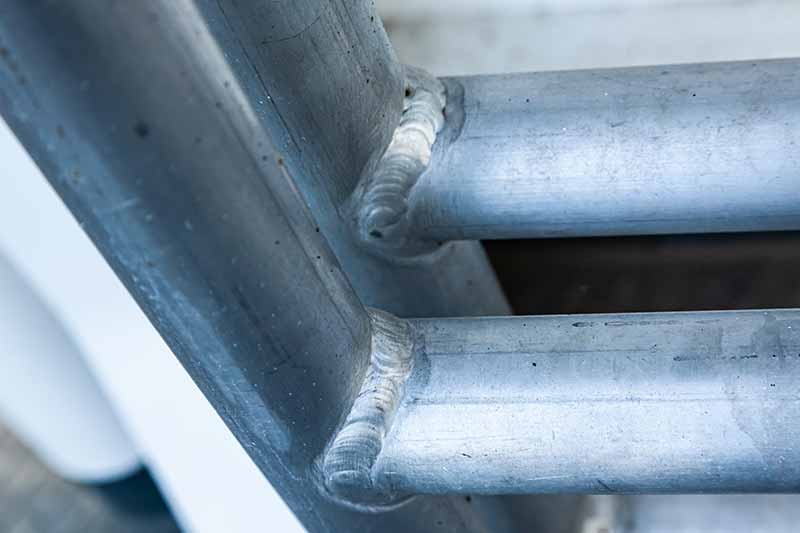

Как соединить профильную трубу с помощью сварки

При выполнении строительных или монтажных работ довольно часто возникает вопрос о том, как соединить две профильные трубы сваркой.

Наиболее популярны три метода сварки: ручная дуговая, полуавтоматическая и автоматическая.

Ручная дуговая сварка

Этот способ считается классическим и широко используется для выполнения сварочных работ в быту, на даче и в полевых условиях. Он не требует сложного оборудования – достаточно иметь сварочный инвертор и электроды.

В процессе работы электрическая дуга расплавляет электрод, который заполняет зазор между трубами, образуя прочный шов. Параметры тока и диаметр проводника подбираются с учетом толщины свариваемого металла. Недостатки метода – в образовании большого количества шлака и необходимости часто менять электроды во время работы.

Полуавтомат

Полуавтоматическая сварка чаще всего применяется в условиях массового производства, где обрабатываются тонколистовые и углеродистые металлы.

Фото: zhmurchak / freepik.com

Здесь используется аппарат, который автоматически подает проволоку и одновременно формирует газовое облако (чаще всего из аргона) для защиты зоны сварки.

Преимущества метода: высокая производительность, аккуратный и прочный шов, удобство при работе с тонким металлом. С другой стороны, есть и минусы: сложная регулировка подачи проволоки и газа, громоздкое и недешевое оборудование.

Автоматическая сварка

Часто применяется в строительстве и при ремонте трубопроводов. Эта технология позволяет получить стабильное и равномерное соединение по всей окружности. Особенно она актуальна в ситуациях, когда возникает задача, например, соединить профильную трубу с круглой трубой, что требует высокой точности и надежности.

Перед началом работ проводится подготовка соединяемых участков: кромки тщательно очищаются, выравниваются, задается нужный зазор, а режим сварки настраивается с учетом материала и формы элементов.

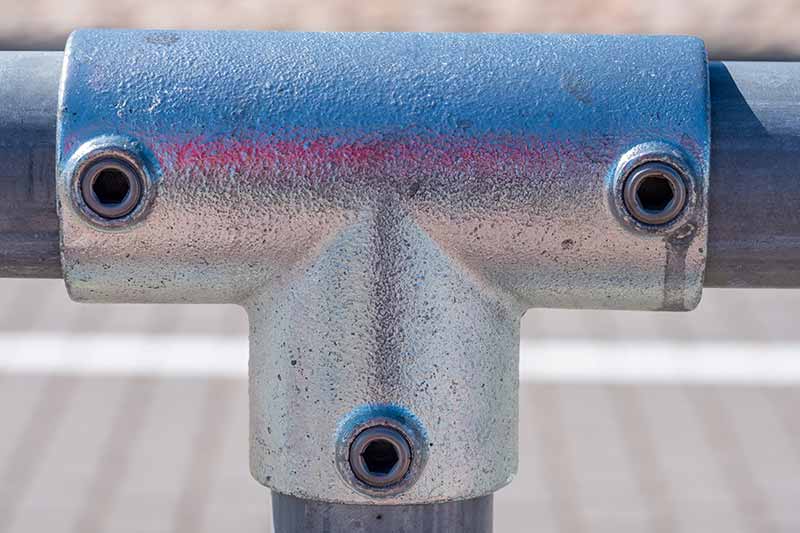

Разъемные способы соединения профильных труб без сварки

Во время строительных работ не всегда возникает необходимость в прочном стационарном соединении профильных элементов. Когда требуется разборная конструкция, которую можно многократно монтировать и демонтировать, применяются иные способы крепления.

Краб-системы

Если нужно соединить две профильные трубы без сварки, подойдут так называемые краб-системы. Каждый краб-элемент состоит из нескольких металлических пластин (толщиной около 1,5 мм), которые стягиваются болтами. Эти «разъемные хомуты» покрыты антикоррозийным слоем: цинковым или полимерным, что продлевает срок их службы даже при эксплуатации на открытом воздухе.

Виды краб-соединений:

• объемные – соединяют три трубы под углом или четыре внутри конструкции;
• Т-образные – фиксируют изделия в форме буквы «Т»;
• Х-образные – предназначены для перекрестного соединения четырех труб;
• Г-образные – соединяют два профиля под углом 90°.

Такие крепежные элементы особенно популярны у дачников, мастеров-самодельщиков. С их помощью без сварки можно собрать:

• теплицы, парники;
• садовые скамейки, полки, стеллажи;
• летний душ;
• вольеры, клетки для животных;
• беседки, козырьки, навесы;
• опоры под растения, временные заборы и другие легкие конструкции.

Преимущества краб-систем:

• срок службы до 50 лет при правильной эксплуатации;
• многократная сборка и разборка без повреждения деталей;
• доступная стоимость;
• установка не требует специальной подготовки или инструментов;
• широкий спектр применения.

Недостатки:

• ограничение по размеру труб (до 40×40 мм);
• в местах стыков возможно накопление влаги, что требует дополнительной антикоррозийной обработки;
• соединения выполняются только под прямым углом;

Фото: Silga Be / freepik.com

• при высокой нагрузке на разрыв возможен выход трубы из крепежа;
• крепежные гайки необходимо регулярно подтягивать.

Фитинги

При необходимости собрать трубопровод со смещениями, поворотами или ответвлениями используют специальные соединительные элементы – фитинги. Особенно это актуально, если вы ищете способ, как соединить углы профильной трубы быстро и надежно. Подобные детали бывают разных типов в зависимости от их функции:

• тройники и крестовины – нужны для создания разветвлений;
• муфты – применяются для прямолинейного соединения труб;
• угловые элементы – используются для изменения направления, что особенно важно при создании поворотов и углов конструкции.

Процесс установки фитингов:

• на подготовленные концы труб надеваются обжимные гайки;
• затем устанавливаются специальные кольца – герметизирующие, зажимные или прижимные;
• далее монтируется сам фитинг, соединяя нужные участки конструкции;
• в завершение обжимные гайки затягиваются для прочной и герметичной фиксации.

Фланцевое крепление

Если ищете надежное, но при этом легкое решение, как соединить профильную трубу болтами, фланцевый метод будет отличным выбором.

Пошаговая сборка фланцевого соединения:

• торцы профильных труб обрезаются строго под прямым углом;
• все заусенцы и неровности тщательно удаляются для обеспечения плотного прилегания;
• на трубы надеваются фланцы соответствующего диаметра;
• между ними размещается уплотнительная прокладка – она должна выступать за край на 8–10 мм по периметру.

Соединение закрепляется болтами и гайками, равномерно затягиваемыми для плотной и герметичной фиксации.

Рекомендации для долговечной службы:

• используйте только одну прокладку – несколько слоев снижают герметичность;
• регулярно (раз в 1–2 года) проверяйте состояние уплотнителя;
• болты затягивайте по диагонали крестообразно, чтобы равномерно распределить усилие;
• следите, чтобы края прокладки не попадали под головки болтов;
• в водопроводных системах применяйте прокладки из плотного картона, пропитанного олифой;
• резьбовая часть болта не должна выступать из гайки более чем наполовину ее высоты;
• для отопительных систем чаще используют термостойкие прокладки, например, из асбестового картона.

Муфтовое соединение

Когда конструкция требует надежного и герметичного монтажа, используют муфты.

Основные этапы сборки:

• торцы труб аккуратно обрезаются строго под углом 90°;
• поверхности заготовок тщательно очищаются от пыли, ржавчины и загрязнений;
• выполняется точная разметка будущих мест соединения;
• на срезы наносится слой силиконового герметика для обеспечения герметичности;
• трубы вставляются в муфту и фиксируются при помощи болтов.

Выбор технологии соединения зависит от назначения конструкции. Если предполагаются высокие нагрузки или долговременная эксплуатация, предпочтение часто отдают сварке.

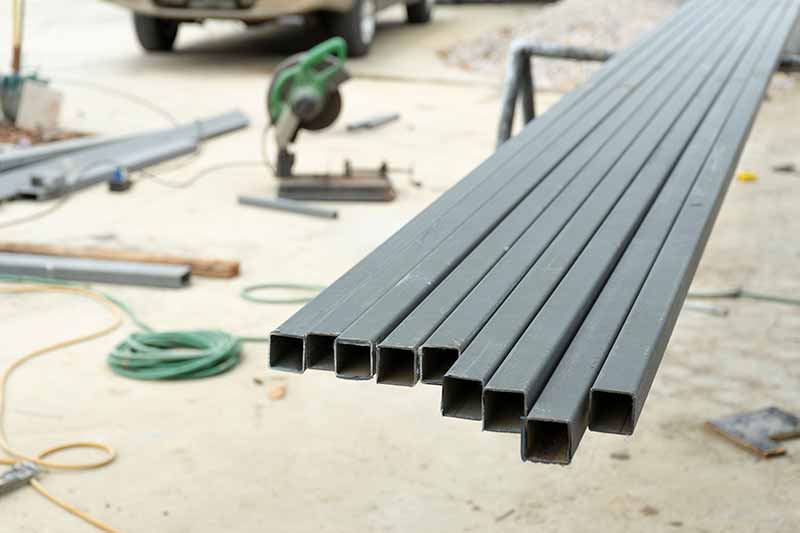

Что влияет на качество соединения профильной трубы

Надежность конструкции напрямую зависит от качества сборки.

Фото: EyeEm / freepik.com

Чтобы понять, как лучше соединить профильную трубу, важно учитывать несколько критически важных факторов еще на этапе проектирования:

• Материал трубы и его свойства. Один из основных параметров – это состав и характеристики металла. Различные сплавы по-разному реагируют на нагрузки, изгиб и внешние воздействия. Прочность, пластичность и коррозионная устойчивость материала напрямую влияют на надежность соединений.
• Тип соединения и конфигурация узлов. Решая, как лучше собрать профильную трубу – с помощью сварки или механических креплений – важно учитывать условия эксплуатации.
• Точность и форма соединений. При проектировании и сборке необходимо строго выверять размеры и геометрию всех элементов – отверстий, сварных швов, стыков. Малейшие отклонения, такие как смещения, неровности или неправильные зазоры, нарушают равномерное распределение нагрузки и могут привести к деформации или разрушению.

• Качество изготовления и монтажа. Даже самый точный чертеж не гарантирует надежности, если монтаж выполнен с нарушениями. Некачественный сварной шов, слабо затянутая гайка или загрязненный стык способны свести на нет все инженерные усилия.
• Учет эксплуатационных нагрузок. Соединения должны проектироваться с учетом всех видов нагрузок, которым конструкция подвергнется в процессе работы: статических, динамических, вибрационных, а также температурных деформаций.
• Воздействие внешней среды. Эксплуатационные условия, такие как повышенная влажность, агрессивная химическая среда, температурные колебания и постоянные механические действия, также оказывают серьезное влияние. Решая, как можно соединить профильную трубу, необходимо учитывать устойчивость материалов и методов крепления к таким факторам.

Следует руководствоваться действующими стандартами (например, Еврокодами), которые регламентируют параметры соединений и методы их испытаний.
