Как просверлить отверстие в металле: инструменты и правила

Как просверлить отверстие в металле? Необходимо правильно подобрать нужные сверла и использовать подходящую скорость сверления. Общее правило: чем меньше диаметр резца, тем выше должны быть обороты.

На что обратить внимание? Также порядок действий будет меняться в зависимости от того, какое отверстие нужно просверлить: глухое, сквозное, глубокое, широкое или сложное. Для некоторых потребуются дополнительные инструменты и средства.

Выбор сверла для металла

Сверла различаются по размеру и форме режущей части. Наиболее распространенные виды:

• Спиральные. Самый популярный вариант для повседневных задач. Характеризуются спиралевидными канавками для отвода стружки и заточкой режущих кромок под определенными углами.
• Корончатые имеют форму полой коронки с режущими зубьями. Предназначены для сверления больших отверстий в металле (от 20 мм и более).
• Винтовые конструктивно напоминают шнек с острой режущей гранью. Хорошо подходят для глубокого сверления.
• Перьевые имеют простую плоскую форму, похожую на лопатку или перо. В основном используются для дерева.

Фото: user25362786 / freepik.com

• Конусные представляют собой конус (гладкий или с четкими ступенями) с шестигранным или цилиндрическим хвостовиком.
• Пушечные. Цилиндрические сверла с переменным сечением по длине рабочей части, редко используются в быту.
• Центровочные имеют короткую двустороннюю рабочую зону небольшого диаметра с конусными режущими кромками и крупный хвостовик. Основное назначение – создание центровых отверстий в торцах заготовок для последующей обработки на токарном станке или зенковки.

Производство сверл регламентируется ГОСТами. Эти стандарты определяют обязательную маркировку на инструменте. Сверла диаметром менее 2 мм обычно не маркируются. На хвостовиках режущих приспособлений до 3 мм указывают марку стали и диаметр. Для более крупных инструментов маркировка может включать дополнительную информацию.

Выбор скорости и режима сверления отверстий в металле

Как просверлить отверстие в металле дрелью? Основное правило: тонкие прорези обрабатываются быстрее, крупные – медленнее.

Крупные диаметры требуют пониженной частоты вращения шпинделя. Это связано с тем, что крупное сверло сильнее нагревается именно при повышенных оборотах.

Мягкие металлы (алюминий, медь, латунь) допускают более высокие скорости, чем твердые.

Правильно подобранная подача сверла обеспечивает качественное удаление стружки и предотвращает застревание инструмента.

Повышенная подача увеличивает трение и риск повреждения сверла, а недостаточная снижает эффективность удаления отходов.

Специалисты рекомендуют следующие подходы:

• Для твердых и жестких материалов типа чугуна или стали следует выбирать минимальную интенсивность подачи.
• Мягкие металлы вроде алюминия или меди допускают увеличенную подачу.

Подбор идеального сочетания оборотов и подачи для конкретного диаметра сверла и типа металла – ключ к успеху. Для этого существуют таблицы и калькуляторы, учитывающие даже рекомендуемый тип смазочно-охлаждающей жидкости (СОЖ).

Что делать, если подходящего оборудования нет под рукой? Часто возникает необходимость сделать отверстие, имея лишь шуруповерт с набором инструментов. Хорошо, если набор оснащен высококачественными инструментами класса HSS с покрытием TiN.

Но как просверлить отверстие в металле шуруповертом, если у вашего инструмента всего одна или две фиксированные скорости и нет не плавной регулировки?

Наиболее важно учитывать рекомендованный производителем предельный диаметр сверления стали. Обычно эта информация указана в паспорте изделия или доступна онлайн. Максимальным поперечником считается наибольший размер, который может зафиксировать патрон вашего устройства. Сечение сверла должен быть не более 10–16 мм в зависимости от модели.

Рассмотрим подробнее подходящие режимы в зависимости от диаметра используемого сверла:

• 1–3 мм. Обрабатываем на небольших оборотах, чтобы избежать поломок тонких сверл. Односкоростной инструмент позволяет регулировать частоту вручную, нажимая на клавишу запуска.
• 3–5 мм. Предпочтительно работать на максимальной скорости, аккуратно подавая инструмент вперед, чтобы минимизировать перегрев.

• 6–8 мм. Начинайте обработку на средней скорости, постепенно повышая ее.
• 8–12 мм. Начните с умеренных оборотов, постепенно замедляя вращение.
• 12–16 мм. Запускайте устройство на минимальной скорости, дальше ориентируйтесь по ситуации: либо оставайтесь на малом числе оборотов, либо плавно повышайте.

Следите за процессом визуально и прислушивайтесь к звукам. Если жидкость охлаждения начала активно испаряться или появляется высокий звук («свист»), снизьте обороты. Если прекратилось образование стружки – увеличьте обороты.

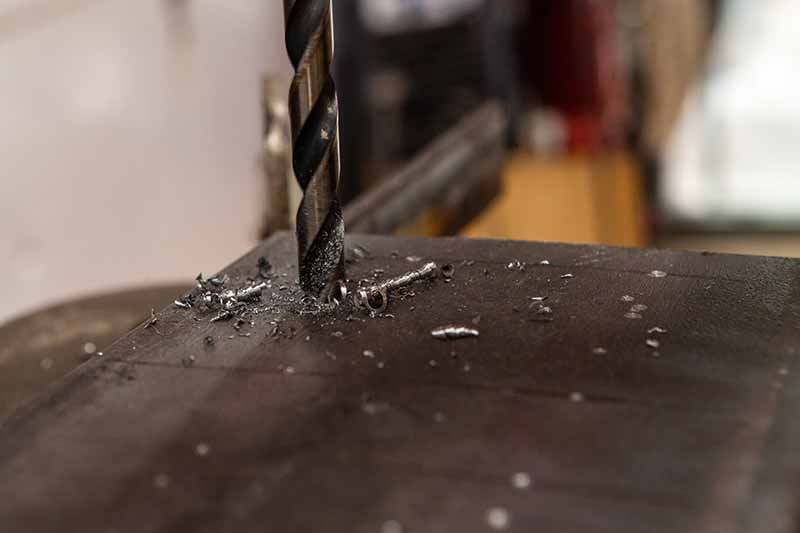

Как просверлить разные отверстия в металле

Сквозное отверстие

Среди опытных специалистов иногда встречается термин «проход», обозначающий полное прохождение сверла сквозь металлическую заготовку. Несмотря на простоту операции, финишный этап требует повышенного внимания.

Резкое завершение прохода часто приводит к образованию гарта (металлических заусенцев) на противоположной стороне детали. Предупредить подобное явление можно путем уменьшения скорости прохода перед выходом сверла. Такой способ полезен, если демонтаж элемента невозможен и работа осуществляется на месте его нахождения.

Глухое отверстие

Чтобы создать прорез необходимой глубины, применяют два основных метода ограничения хода режущего инструмента. Первый вариант предполагает установку на сверло ограничителя (втулки), который фиксируется на необходимом расстоянии от его рабочей части.

Второй метод заключается в наличии на корпусе дрели подвижного упора, расположенного рядом с патроном. Регулируя положение этого штифта с помощью винта, добиваются необходимой глубины отверстия.

При выполнении операции сверления на станках глубина регулируется встроенным механизмом линейки. Оператор контролирует ход сверла и прекращает работу, достигнув требуемой отметки. Некоторые современные машины оснащены автоматической системой контроля. При обработке глухих отверстий требуется регулярное удаление стружки, накопившейся внутри углубления.

Сложные отверстия

Выполнение полуоткрытого отверстия на границе заготовки требует специальной прокладки. Она изготавливается из материала, аналогичного основной детали. Обе части совмещаются краями и надежно фиксируются в тисках. После точного позиционирования центра сверла производится сверление.

Создание отверстия с боковой стороны цилиндрического изделия начинается с подготовки плоской поверхности методом фрезерования. После этого приступают к сверлению. Такая обработка необходима при выполнении наклонных отверстий.

Прорезы ступенчатой формы удобнее создавать поэтапно. Сначала деталь сверлится тонким инструментом, а затем последовательно увеличивается диаметр углублений. Для качественной работы в пустотелые изделия предварительно вставляется деревянная заглушка.

Отверстие большого диаметра

Как просверлить большое отверстие в металле? Для ответа на этот вопрос нужно изучить особенности формирования крупных прорезов. Операция для диаметра менее 40 мм выполняется с использованием ступенчатых конусовидных сверл. Если поперечник углубления до 100 мм, то лучше применять биметаллические коронки или кольцевые фрезы с металлокерамикой и центральным направляющим сверлом.

Такая задача потребует мощного оборудования, способного функционировать на предельно низких оборотах. Чем массивнее материал заготовки, тем труднее справиться с ним ручной дрелью. Специалисты советуют избегать сверления деталей толщиной свыше 12 мм ручным способом.

Глубокое отверстие

Глубина отверстия считается большой, если она превышает пять диаметров сверла. На практике сложности начинаются гораздо раньше, когда необходимо регулярно извлекать режущий инструмент для очистки от стружки. Без охлаждения и смазки сверло быстро перегревается и ломается.

В качестве СОЖ для глубокого сверления применяют:

• промышленные минеральные масла;
• смазочно-охлаждающие эмульсии;
• технические сорта вазелина;
• раствор хозяйственного мыла в воде;
• смесь касторового масла и керосина (1:1);
• спиртовые растворы с добавлением скипидара.

Фото: EyeEm / freepik.com

Во время работы спиральным сверлом важно систематически добавлять СОЖ в рабочую зону. Процесс подразумевает частые перерывы для извлечения режущего инструмента и очистки его от стружки. Важно сохранять непрерывность вращения, чтобы инструмент не заклинило.

Работа выполняется пошагово. Сначала делается начальное углубление тонким сверлом, затем постепенно увеличивают диаметр инструмента.

Ошибки при сверлении отверстий в металле

Хотя сам процесс сверления отверстий кажется простым, существует ряд ошибок, приводящих к проблемам с инструментом и качеством результата. Рассмотрим наиболее распространенные:

Чрезмерное усилие нажатия

Слишком сильное давление на инструмент вызывает целый ряд проблем:

• повышается сила трения между сверлом и заготовкой, что ведет к быстрому нагреву обеих поверхностей;
• нагревается режущий инструмент, тем самым уменьшая его прочность;

• ухудшается отвод стружки, что дополнительно усиливает нагрев и трение;
• тонкие сверла ломаются, а большие – деформируются;
• поверхность заготовки трескается;
• существует риск травмы оператора.

Недостаточное охлаждение

Во время работы сверло неизбежно нагревается, особенно при эксплуатации высокоскоростных твердосплавных приспособлений для сверления. Без должного охлаждения рабочая зона перегревается, ускоряя износ режущего инструмента, снижая производительность и ухудшая точность обработки. Перегретое сверло может деформироваться или сломаться. Для его защиты используются различные охлаждающие составы: пасты, масла, эмульсии.

Неправильный выбор сверла

Использование неподходящего режущего инструмента для конкретных условий может повлечь негативные последствия:

• его повреждение (перегрев, разрушение, потеря остроты);
• нарушение геометрии заготовки, ухудшение прочностных характеристик и внешнего вида;
• увеличение расходов на покупку нового инструмента.
