Применение муфт: где используются и как

О чем речь? Применение муфт разнообразно: их используют в химической, добывающей, строительной, пищевой промышленности, судостроении, сельском хозяйстве и для решения бытовых проблем.

На что обратить внимание? В задачи муфты входят соединение и фиксация элементов трубопроводов, а также передача крутящего момента валов. Поэтому важно разобраться в назначении разных типов этого устройства.

Что такое муфта

Муфта – ключевой компонент механических систем, используемых для соединения двух валов с целью передачи крутящего момента. Она позволяет компенсировать возможные смещения, уменьшает вибрации и предохраняет систему от перегрузок.

Назначение муфт – в соединении элементов привода для передачи вращения, снижении динамических нагрузок и компенсации смещений. Выбор подходящего типа устройства зависит от требуемой точности работы, нагрузок и условий эксплуатации.

Муфта отличается от зубчатых передач тем, что не влияет на направление движения и угловую скорость. Ее основная функция – создание надежного соединения между валами, обеспечивающего передачу движения даже при нагрузках и несоосности, исключая их взаимное смещение.

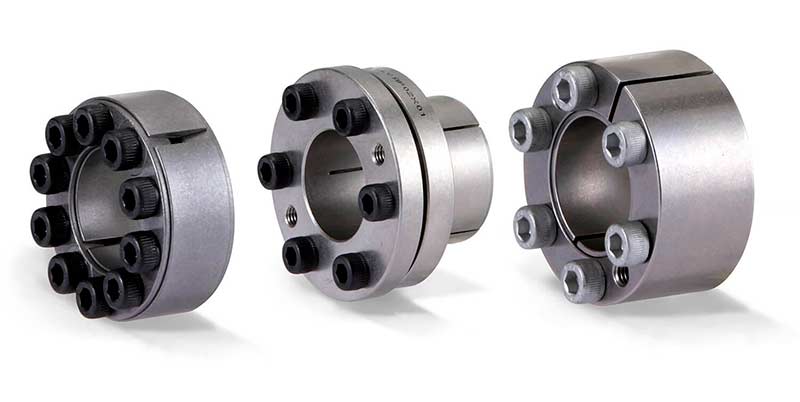

Функции муфты

Муфта играет центральную роль в функционировании механизмов, соединяя их отдельные части. Однако область ее применения не ограничиваются только этим.

Среди основных функций выделяют такие, как:

• Передача энергии. Устройство связывает ведущий и ведомый валы, синхронизируя их вращение без потерь мощности.
• Фиксация деталей. Приспособление надежно удерживает элементы конструкции, а в трубопроводных системах способствует герметичности соединений.
• Компенсация перекосов. Незначительные монтажные ошибки или эксплуатационные нагрузки могут вызывать отклонения, которые нивелируются с помощью муфты.
• Снижение вибрации и амортизация ударов. Устройство смягчает механические воздействия, передаваемые от ведущего вала, уменьшая износ и продлевая срок службы механизма.
• Прерывание тепловых потоков. Когда двигатель нагревается, тепло сначала поглощается муфтой, предотвращая перегрев ведомого вала и всей конструкции.
• Защита от перегрузок. При резком увеличении нагрузки приспособление регулирует крутящий момент и при необходимости разрывает связь, предотвращая повреждение оборудования.

• Удлинение валов. С помощью муфты энергия передается на значительно большие расстояния, чем возможно без ее использования.
• Соединение трубопроводов. Это особенно актуально в аварийных ситуациях, когда необходимо быстро устранить течь и восстановить целостность системы.

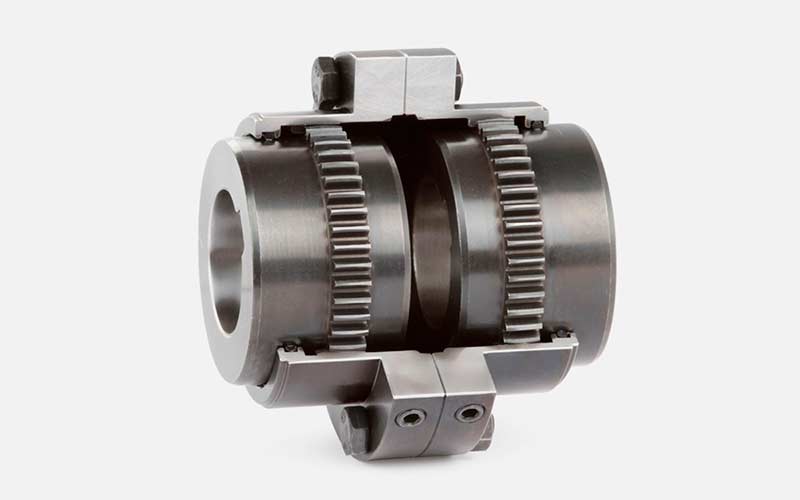

Сферы применения муфт

Муфты используются не только для соединения вращающихся элементов, но и для фиксации кабелей, труб и других деталей. Благодаря своей универсальности они востребованы в таких отраслях промышленности, как:

• пищевая;
• металлообрабатывающая;
• химическая;
• горнодобывающая;

• нефтегазовая;
• строительная;
• станкостроительная и машиностроительная;
• энергетическая;
• сельскохозяйственная;
• жилищно-коммунальное хозяйство и др.

Применение муфт охватывает широкий спектр систем и оборудования:

• газопроводы, водопроводы;
• канализационные, отопительные, вентиляционные сети;
• охлаждающие установки;

• печатное, деревообрабатывающее, формовочное, буровое оборудование;
• нефтепроводы;
• насосные и компрессорные агрегаты;
• транспортные средства;
• конвейерные системы;
• специализированная техника (экструдеры, разматыватели) и т. д.

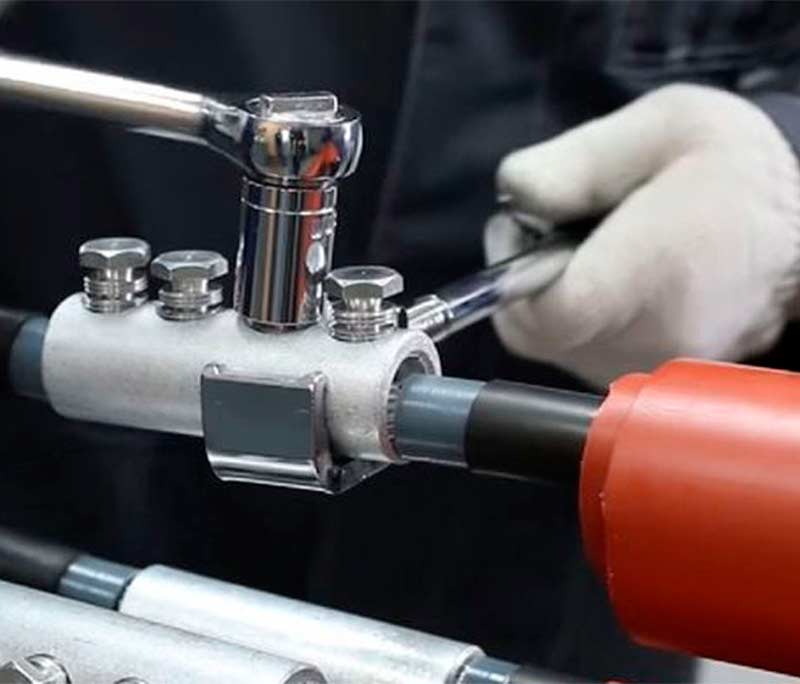

Применение разных видов муфт

Область применения муфт охватывает широкий спектр механизмов и оборудования:

Жесткие

Предназначены для надежного соединения валов, исключая их относительное движение.

Структура этих устройств предотвращает смещение компонентов, формируя единый вал.

Гибкие (эластичные)

Допускают небольшие смещения соединяемых деталей, одновременно обеспечивая надежную передачу вращения. Они возмещают монтажные ошибки, гасят вибрации и механические колебания, что способствует увеличению срока службы оборудования и снижению вероятности износа узлов.

Разъемные

Состоят из двух полумуфт, соединяемых с помощью болтов или шпилек. Их основное преимущество – удобство монтажа и демонтажа без необходимости значительного смещения валов. Это делает их идеальными для использования в труднодоступных местах.

Фланцевые

Представляют собой форму фланцев, устанавливаемых на соединяемых валах. Обе половины конструкции фиксируются болтами, расположенными равномерно по окружности.

Для надежной фиксации на валах применяется шпоночное соединение, предотвращающее проскальзывание при передаче вращения. Чтобы избежать осевых смещений, одна из полумуфт оснащается выступающим центрующим кольцом, а другая – соответствующей выемкой.

Этот тип устройств относится к жестким и подразделяется на защищенные, незащищенные и узкопрофильные морские варианты. Область применения муфт в судостроении и промышленном секторе обеспечивает передачу вращающего момента без потерь и герметизацию соединений. Фланцевые приспособления способны выдерживать большие нагрузки и высокое давление, что делает их эффективными в гидравлических системах и других критически важных механизмах.

Зубчатые

По конструкции напоминают фланцевые, однако обладают гибкостью, позволяющей компенсировать несоосность валов.

В конструкции применяются две ступицы с наружными зубьями, фланцевые втулки с внутренними зубцами, а также крепежные элементы, прокладки и уплотнительные кольца.

Передача энергии происходит через зацепление зубчатых колес, что позволяет эффективно передавать значительный крутящий момент даже в сложных условиях эксплуатации. Однако для стабильной работы и предотвращения преждевременного износа зубчатые муфты требуют регулярного смазывания.

Шарниры Гука

Используются для соединения элементов, которые находятся в непараллельном положении и пересекаются под небольшими углами. Применение муфт этого типа хорошо возмещают незначительные угловые смещения, обеспечивая передачу крутящего момента без потерь энергии.

Конструкция включает два шарнира, расположенные перпендикулярно друг к другу, соединяемых поперечно установленным валом. Последний не только передает мощность, но и обеспечивает исходный угол в 90°. Скорость вращения непостоянна: обороты ведущего вала отличаются от витков ведомого.

Шарниры Гука часто используются в автомобильных дифференциалах и коробках передач.

Муфты Олдхема

Используют для соединения механизмов с боковыми смещениями валов.

Их конструкция включает два фланца, фиксируемых на концах валов, и центральный диск с двумя прямоугольными выступами, расположенными перпендикулярно друг другу. Последние заходят в соответствующие пазы фланцев, обеспечивая надежное сцепление. Полумуфты прикрепляются к валам с помощью шпонок.

Передача энергии выполняется поэтапно: сначала крутящий момент передается от первого фланца к центральному диску, затем через второй фланец передается на ведомый вал. Применение муфт особенно эффективно в механизмах, где соединяемые элементы установлены на разных высотах. Центральный диск при работе двигается вдоль оси, компенсируя боковые смещения и обеспечивая плавность передачи движения.

Мембранные

Успешно восполняют большие осевые и угловые смещения, а также небольшие параллельные отклонения. Одним из главных преимуществ является способность передавать высокоскоростное вращение без необходимости регулярной смазки.

Конструкция включает две металлические диафрагмы (мембраны) или гибкие пластины, соединяющие фланцы валов с промежуточным элементом. Для крепления предусмотрены болты по обе стороны муфты.

Изначально применение муфт требовалось для авиации, в частности для вертолетов, но в дальнейшем их использование расширилось.

Сегодня они установлены в турбомашинах, компрессорах, авиационных двигателях, мощных генераторах и других высокоскоростных механизмах.

Кулачковые

Состоят из двух подвижных втулок, на торцах которых расположены радиальные кулачки особой формы. При соединении они входят в зацепление через крестовину, выполненную из эластомера или металла, например, меди. Эластичные варианты поглощают ударные нагрузки, уменьшают вибрации и компенсируют реакционные воздействия.

Использование таких устройств возможно в механизмах с угловыми смещениями, когда требуется передача малой и средней мощности. Широкая область применения муфт этого типа – в насосах, воздуходувках, компрессорах и смесителях, что обеспечивает надежную работу оборудования при динамических нагрузках.

Балочные (винтовые)

Представляют собой гибкие соединительные элементы, изготовленные методом механической обработки.

Конструкция балочной муфты представляет собой цилиндр с винтовыми разрезами. Параметры последних, такие как шаг и число заходов, можно адаптировать под нужные условия эксплуатации без нарушения целостности конструкции.

Балочные муфты бывают одно- и многолучевыми. Первые способны выдерживать меньшие параллельные смещения по сравнению со вторыми, но при этом обеспечивают хорошую гибкость.

Из-за возможности скручивания они предназначены только для работы с небольшими нагрузками. Основная область применения таких муфт – робототехника, включая системы точного управления движением, а также высокоточные серводвигатели, требующие стабильности и минимального люфта.

Гидравлические

Передают крутящий момент с помощью рабочей жидкости. Основная область применения муфт - в автомобилях и других механизмах, работающих с переменными нагрузками.

В корпусе такого устройства рабочее колесо стыкуется с первичным валом. С другой стороны лопасти через бегунок соединяются с ведомым валом.

При вращении задающего мощность вала жидкость разгоняется рабочим колесом, связываясь с лопастями. Энергия затем передается в бегунок, от которого вращается ведомый вал.

Критерии выбора муфты

Правильное применение муфт по назначению – ключевой фактор надежности механической системы. Ошибки на этом этапе приводят к быстрому износу, снижению эффективности и авариям. Рассмотрим основные критерии подбора:

• Тип. Определите, требуется жесткая муфта для точной передачи крутящего момента или гибкая для компенсации смещений. Специальные типы, такие как зубчатые и мембранные, обеспечивают баланс между жесткостью и подвижностью.
• Размер и диаметр. Муфта должна соответствовать размерам соединяемых валов, обеспечивая плотную посадку без люфтов. Ошибки в расчетах могут привести к быстрому выходу из строя.
• Среда и условия эксплуатации. Учитывайте влажность, температуру, воздействие химикатов и механические нагрузки. Например, в агрессивных средах применяют устройства с антикоррозийным покрытием.

• Скорость и частота вращения. Муфта должна выдерживать заданные скорости без дисбаланса и перегрева. Некоторые модели требуют балансировки для стабильной работы.
• Точность передачи. В системах, требующих высокой точности, например, в станках с ЧПУ и медицинском оборудовании, применяются прецизионные муфты с минимальным люфтом.
• Нагрузка и крутящий момент. Устройство должно выдерживать максимальные нагрузки и возможные перегрузки без деформации. В тяжелых условиях используются усиленные конструкции.
• Монтаж и обслуживание. Учитывайте простоту установки, необходимость центровки и доступность для замены. В некоторых случаях применение муфт требует минимального обслуживания.
• Долговечность. Качество материалов и износостойкость определяют срок службы устройства. Долговечные модели сокращают простои и эксплуатационные затраты.
• Специфические требования. В разных сферах важны различные характеристики: вес – в авиации, бесшумность – в медицинском оборудовании, высокая прочность – в промышленности.
• Смазка. В некоторых условиях эксплуатации, например, при высокой температуре, регулярное обслуживание муфт может быть затруднено.

Поэтому важно учитывать этот фактор при выборе.

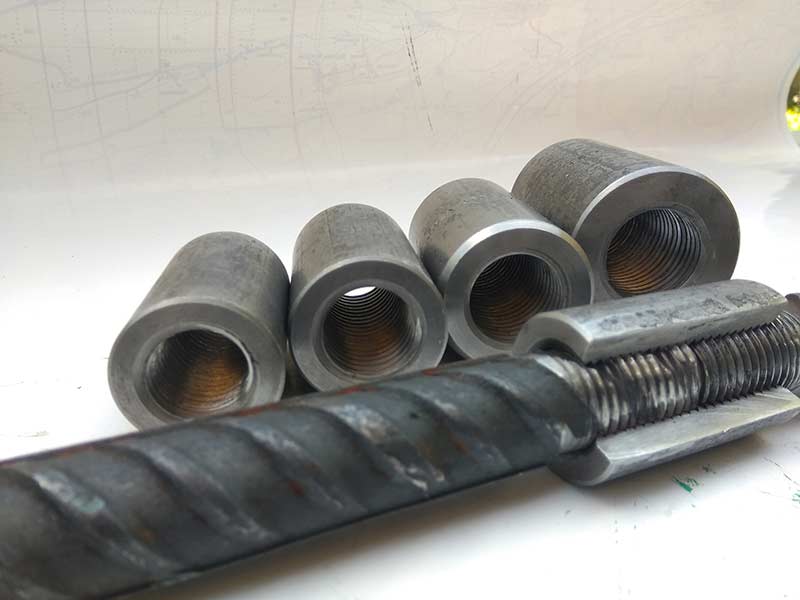

Благодаря этому необходимость в дополнительном смазывании исключается, а внутренняя резьба сохраняет работоспособность без периодической обработки.
