О чем речь? Марка стали фланцев подбирается в зависимости от желаемых свойств готового изделия. Одни сплавы обладают повышенной коррозионной стойкостью, другие – жаропрочностью, третьи – хладостойкостью.
Какие? Для изготовления фланцев используют высоколегированные и низколегированные, конструкционные и углеродистые типы стали. Примерами самых распространенных марок являются 09Г2С, 13ХФА, 10Х17Н13М2Т.
Вопросы, рассмотренные в материале:
- Проблемы выбора марки стали фланцев
- 8 основных марок стали фланцев
- Часто задаваемые вопросы о марке стали фланцев

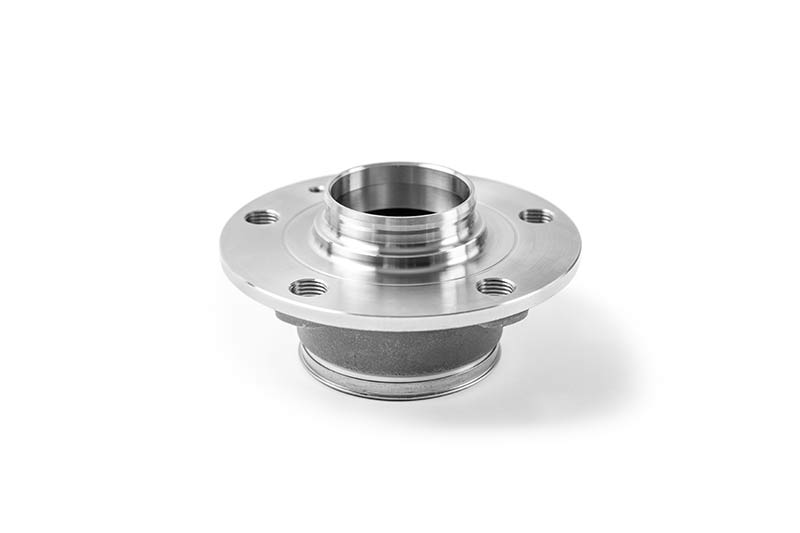

Проблемы выбора марки стали фланцев
Фланцы – это металлические пластины, которые крепятся к торцам таких конструктивных элементов, как балки, колонны или фермы, для их соединения между собой. Основная задача такой соединительной части – обеспечить прочное и устойчивое соединение.
Если толщина фланцевой пластины составляет до 25 мм, выбор марки стали обычно не вызывает затруднений. В этом случае используется тот же тип, что и для самого элемента, поскольку сплав определяется исключительно расчетами.
Но при увеличении толщины свыше 25 мм к выбору материала предъявляются дополнительные требования. В таких случаях могут понадобиться другая марка стали фланца или специальные мероприятия по проверке ее качества, чтобы гарантировать надежность конструкции.
При использовании стальных листов с сечением более 25 мм возникает проблема, связанная с технологией производства. В процессе прокатки металла возможно расслоение, при котором толстый лист фактически состоит из нескольких тонких слоев, не полностью связанных между собой. Дефект проявляется не всегда, но становится критичным при воздействии разрывающих нагрузок.
Когда стальной лист работает под сжимающей нагрузкой в направлении своей толщины, расслоение металла практически не влияет на его свойства. Однако ситуация кардинально меняется при воздействии растягивающих усилий, например, во фланцах нижних поясов ферм, где действует чистое растяжение, в узлах соединения балок и колонн, где часть листа подвергается растяжению, а другая – сжатию.
В этих случаях слабая связь между слоями металла может привести к образованию внутренних разрывов, которые способны спровоцировать разрушение фланца и всей конструкции. Подобный риск недопустим, особенно в ответственных конструкциях.
Фото: ruslan_ivantsov / Freepik
Чтобы предотвратить разрушение фланцевых соединений, изготовленных из толстых стальных листов, применяются различные подходы. Один из них – применение определенной марки стали фланца с гарантией по расслою.
Для таких конструкций, где толщина стальных листов превышает 25 мм, часто используют специальные стальные сплавы. Одним из наиболее подходящих является 14Г2АФ. Этот материал обладает уникальными характеристиками, которые обеспечивают его надежность и прочность.
Сталь 14Г2АФ отличается гарантированным отсутствием расслоений. Это качество подтверждается техническими характеристиками и позволяет избежать разрушения из-за внутренних дефектов. Данный сплав имеет высокий предел прочности и составляет 390 МПа, что делает его особенно эффективным при использовании в ответственных конструкциях, подвергающихся значительным нагрузкам.
Благодаря этим свойствам металл не требует дополнительных проверок, что существенно упрощает процесс применения. Данная марка стали фланцев – идеальный выбор для производства соединений в сложных инженерных задачах.
Если по каким-то причинам использование специальных марок стали для фланцев недоступно, возможно применение стандартных типов, например, С345. Однако при этом необходимо проводить дополнительные проверки. Для обеспечения надежности вводится ультразвуковой контроль на производственной площадке, где изготавливают конструкции. Этот метод позволяет выявить такие дефекты в листах, как расслоения, которые становятся причиной отбраковки материала. Только проверенные материалы допускаются к применению.
Таким образом, чтобы обеспечить надежность фланцевых соединений толщиной более 25 мм, проект предусматривает два обязательных условия: расчет прочности конструкции и применение стали с гарантированным отсутствием расслоений либо стандартной, прошедшей ультразвуковой контроль. Эти требования обязательно прописываются в проектной документации.
8 основных марок стали фланцев
Сталь 20
Химический состав сплава по ГОСТ 1050-13:
Сталь 20 – конструкционная углеродистая с повышенными требованиями к химическому составу, обладающая улучшенными характеристиками по сравнению с обычными углеродистыми типами. Углерод делает ее твердой и прочной, но немного снижает пластичность, что позволяет выдерживать значительные нагрузки и сохранять устойчивость к разрушению даже под воздействием воды или механического давления.
Данный сплав имеет высокую прочность и долговечность, благодаря чему изделия служат долго, а ржавчина, возникающая при контакте с водой, не влияет на технические свойства. Материал обладает химической стойкостью, успешно противостоит воздействию щелочей и кислот, что делает его пригодным для эксплуатации в агрессивных средах. Изделия работают в температурном диапазоне от -40 до +450 °C, что обеспечивает их применение в различных отраслях.
Читайте также: Марка стали круглого проката: технология производства
Сталь 20 используется для производства змеевиков, зубчатых колес, трубопроводов высокого давления, трубных пучков и других элементов теплообменников, которые эксплуатируются в сложных условиях.
Из этой марки стали также производят фланцы плоские и воротниковые, заглушки (фланцевые и эллиптические), отводы, переходы и тройники, что делает ее незаменимой в производстве деталей для трубопроводов.
Сталь 09Г2С (черная)
Химический состав по ГОСТ 19281-2014:
Сталь 09Г2С идеально подходит для работы в суровых климатических условиях, выдерживая температуру от -70 до +425 °C. Ее состав включает 0,09 % углерода, около 2 % марганца и до 1 % кремния, а общий объем легирующих добавок не превышает 2 %, что относит ее к низколегированным сплавам.
Благодаря высокой прочности сталь 09Г2С используется в нефтяной промышленности, сельском хозяйстве, а также для изготовления парогенераторов и паровых котлов. Материал устойчив к деформациям, хорошо сваривается и идеально подходит для монтажа конструкций в условиях Крайнего Севера.
Эта марка стали, используемая для производства фланцев, позволяет создавать надежные конструкции с более тонкими элементами, сохраняя их долговечность даже при экстремальных нагрузках.
Легированные сплавы
Маркировка легированных типов стали регулируется стандартом ГОСТ 4543-16 и представляет собой буквенно-цифровую систему.
В маркировке буквы русского алфавита обозначают легирующие элементы, а цифры указывают содержание углерода в сотых долях процента.
Как и в углеродистых сплавах, количество углерода пишется в начале маркировки. Процентное содержание легирующих добавок указывается цифрами, следующими за соответствующей буквой. Если число отсутствует, это означает, что элемент содержится в количестве менее 1,5 % или около 1 %. Индекс «А» в конце обозначения указывает на высококачественную сталь, а «Ш» означает особо высококачественный материал. «Л» говорит о том, что сталь является литейной.
Сталь 12Х18Н10Т
Химический состав по ГОСТ 5632-2014:
12Х18Н10Т – это нержавеющая легированная сталь, устойчивая к воздействию окружающей среды. Благодаря содержанию хрома и никеля сплав обладает высокой жаропрочностью и всеми преимуществами нержавейки. Коррозионная стойкость обеспечивается наличием тонкого защитного оксидного слоя на поверхности.
Ключевые механические свойства 12Х18Н10Т включают жаростойкость и способность сохранять эксплуатационные характеристики при температуре от −70 до +600 °C. Сплав отличается хорошей свариваемостью, легко поддается механической обработке и широко используется для изготовления фланцев различных типоразмеров.

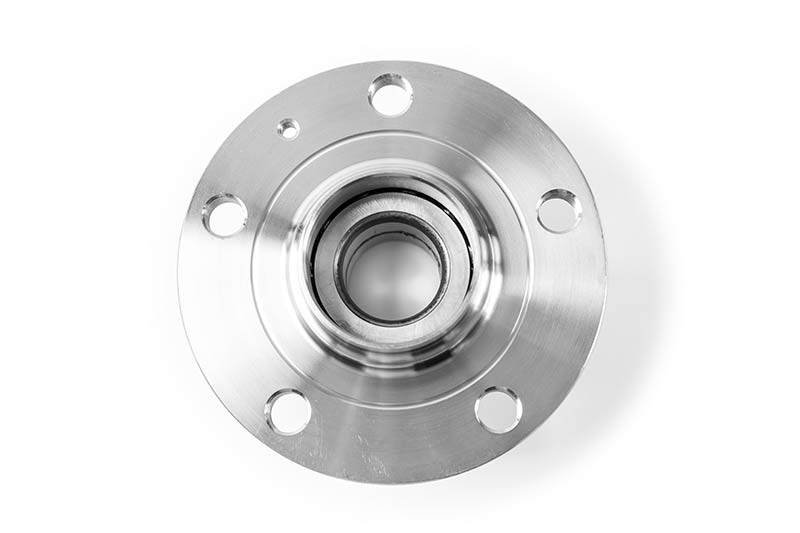

Фото: philipimage / Freepik
Сталь демонстрирует высокую стойкость к коррозии как в атмосфере, так и в агрессивных химических средах, включая растворы кислот (азотной, уксусной, фосфорной), щелочей и солей. Это делает ее незаменимой для применения в химическом машиностроении, турбостроении и трубопроводах, особенно в условиях высоких нагрузок.
12Х18Н10Т рекомендуется для изготовления сварной аппаратуры, используемой в различных промышленных сферах, благодаря ее универсальности и надежности в эксплуатации.
Сталь 10Х17Н13М2Т
Химический состав коррозионностойкого сплава по ГОСТ 5632-72:
10Х17Н13М2Т – это нержавеющий сплав, который хорошо защищен от коррозии. Основные элементы, входящие в состав: хром, никель и молибден. Добавление последнего улучшает механические свойства и делает материал более универсальным.
Для стали характерны умеренная прочность, высокая пластичность и стойкость к коррозии в агрессивных средах, таких как органические и серные кислоты, а также морская вода. Благодаря молибдену (2-3 %) материал становится устойчивым к питтинговой коррозии, которая проявляется в виде небольших локальных повреждений.
Хром, содержащийся в сплаве в количестве 16–18 %, – один из ключевых элементов. Он увеличивает твердость и прочность стали, защищает ее от коррозии и предотвращает деформацию при нагреве.
Добавление Cr снижает склонность аустенитного зерна к увеличению при нагреве, значительно улучшает закаливаемость сплава и замедляет процесс распада мартенсита.
Никель, в свою очередь, делает сталь более пластичной и вязкой, а также уменьшает склонность к разрушению при низкой температуре. Таким образом, сплав 10Х17Н13М2Т – надежный материал, который сочетает в себе стойкость к коррозии, прочность и универсальность, что делает его подходящим для использования в сложных условиях.
Сталь 13ХФА
Химический состав по ГОСТ 4543-2016:
Сталь 13ХФА предназначена для использования в конструкциях для транспортировки газа, нефтепродуктов, а также в системах поддержания пластового давления, особенно в северных регионах с суровым климатом. Ее активно применяют в строительстве инженерных сооружений, топливно-энергетическом комплексе и трубопроводной отрасли.
Сплав выделяется строго ограниченным содержанием вредных примесей, таких как сера и фосфор, что позволяет отнести его к высококачественным материалам.
Основные легирующие элементы – хром и ванадий – значительно улучшают характеристики. Комплексное легирование этими веществами повышает устойчивость стали к разрушению при низкой температуре, обеспечивая ее хладостойкость.
Данная марка стали для изготовления фланцев демонстрирует отличные механические характеристики даже при температуре окружающей среды до -60 °C, а также сохраняет стабильность при нагреве до +40 °C, что делает ее универсальной для эксплуатации в условиях экстремального климата.
Сталь 15Х5М
Химический состав по ГОСТ 20072-74:
Сталь 15Х5М относится к низколегированным качественным жаропрочным сплавам мартенситного класса. Она хорошо выдерживает эксплуатацию в сероводородных и окислительных серосодержащих средах. Ранее была известна под маркой Х5М, это название иногда используется до сих пор.
Повышенное содержание хрома в составе увеличивает коррозионную стойкость стали, делая ее более прочной и твердой. Благодаря этим свойствам сплав относится к категории так называемых сильхромов. Высокое содержание Cr обеспечивает не только жаропрочность, но и жаростойкость материала.
Читайте также: Самый крепкий металл на планете
Основное применение 15Х5М связано с производством труб, поковок для изготовления фланцев, фитингов и змеевиков для трубчатых печей. Из этого сплава также изготавливают детали паровых турбин, диски, бандажи, корпуса и внутренние элементы аппаратуры, детали насосов, задвижки и крепежи.
Жаропрочные и коррозионностойкие свойства делают материал востребованным в сложных эксплуатационных условиях.
Сталь 06ХН28МДТ
Химический состав по ГОСТ 5632-2014:
Нержавейка обладает высокой кислотостойкостью и демонстрирует отличные механические свойства в агрессивных средах. Этот железоникелевый сплав устойчив к воздействию муравьиной, соляной, плавиковой и щавелевой кислот.
Отличается пластичностью, хорошей технологичностью и свариваемостью, что делает его идеальным для работы в агрессивных условиях, также хорошо выдерживает воздействие серной кислоты любой концентрации. Высокие показатели стойкости к азотной кислоте дополняют ее уникальные характеристики.
Основные легирующие элементы сплава – хром, молибден, никель и медь – придают ему уникальные свойства. Хром (22–25 %) снижает вероятность точечной коррозии и улучшает общую коррозионную стойкость. Никель отвечает за защиту от коррозийного растрескивания, а медь уменьшает подверженность межкристаллической коррозии и улучшает обрабатываемость материала.
Фото: ruslan_ivantsov / Freepik
Благодаря своему составу сталь 06ХН28МДТ идеально подходит для эксплуатации в экстремальных химических средах, обеспечивая долговечность и надежность конструкций.
Почему следует обращаться именно к нам
Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.
Наши производственные мощности позволяют обрабатывать различные материалы:
- цветные металлы;
- чугун;
- нержавеющую сталь.
При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.
Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.
Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.
Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.
Читайте также: Как определить, какой металл: промышленные и бытовые методы
Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.
Изображение в шапке статьи: reflex-ajans / Freepik
Часто задаваемые вопросы о марке стали фланцев
Какими свойствами обладает марка стали фланцев 08Х18Н10Т?
Сталь 08Х18Н10Т – это жаростойкий легированный материал, который используется для изготовления сварных изделий. Обладает высокой устойчивостью к агрессивным средам, превосходя в этом 12Х18Н10Т. При одинаковом содержании хрома и никеля в составе данной марки углерода не более 0,08 %, что обеспечивает ей дополнительную защиту от межкристаллитной коррозии.
Для каких фланцев используется марка стали 10Х17Н13М3Т?
Сталь 10Х17Н13М3Т предназначена для производства сварных конструкций, которые эксплуатируются в агрессивных средах, таких как уксусная и фосфорная кислоты. Ее состав включает повышенное содержание хрома, никеля, марганца и молибдена, что придает ей улучшенные характеристики для работы в химически активных растворах.
Как используются деформируемые сплавы различных марок стали в производстве фланцев?
Такие соединения, применяемые для производства фланцев, обладают способностью к пластической деформации во время обработки (ковки, штамповки). Это позволяет изготавливать как простые, так и сложные заготовки, такие как поковки для фланцев сосудов, аппаратов и воротниковых соединительных частей. В процессе обработки детали приобретают улучшенные механические и эксплуатационные свойства, превосходящие исходные характеристики металла. Сплавы, подвергаемые пластической деформации, классифицируются по химическому составу, назначению, качеству и способу производства. Производство деталей для трубопроводов, востребованных в нефтяной, газовой промышленности и трубопроводном транспорте, остается одной из самых металлоемких отраслей. Поэтому инженерам и технологам важно понимать свойства, классификацию и способы обработки металлов и соединений, чтобы создавать качественные и надежные детали трубопроводов, узлов и механизмов.
