О чем речь? Подача на токарном станке – расстояние, которое проходит резец за один оборот. Чем выше требования по обработке детали, тем меньшее значение выбирает токарь. Расчет подачи выполняется по специальной формуле.
На что обратить внимание? Выбранное значение подачи обеспечивают особые узлы на станке. В их число входят гитара, фартук, коробка, реверсирующий механизм. Также используется лимб продольной или поперечной подачи.
Вопросы, рассмотренные в материале:
- Подача токарного станка и ее механизмы
- Лимб продольной и поперечной подачи на токарном станке
- Определение подачи при точении на токарном станке
- Калькуляторы для расчета подачи и других режимов резания токарного станка
- Часто задаваемые вопросы о подаче на токарном станке
Подача токарного станка и ее механизмы
Скорость движения резца во время резки зависит от условий работы. Это движение называется подачей.
Подача на токарном станке – это расстояние, на которое продвигается резец за один оборот обрабатываемой детали. Измеряется она в миллиметрах на один виток и обозначается буквой s (мм/об).
Если лезвие движется вдоль оси детали, подача называется продольной, а если перпендикулярно оси – поперечной.
Механизмы подачи передают движение от шпинделя к суппорту с резцом и включают такие элементы:
- Механизм реверса – регулирует направление подачи, позволяя резцу двигаться в обоих направлениях.
- Гитара с зубчатыми колесами – вместе с коробкой подач контролирует обороты ходового вала и ходового винта.
- Фартук – оснащен устройствами, преобразующими вращение ходового вала и ходового винта в прямолинейное движение суппорта.
Реверсирующие механизмы позволяют переключать направление вращения ходового винта для смены направления нарезаемой резьбы и направление ходового вала для переключения между продольной и поперечной подачами на токарном станке.

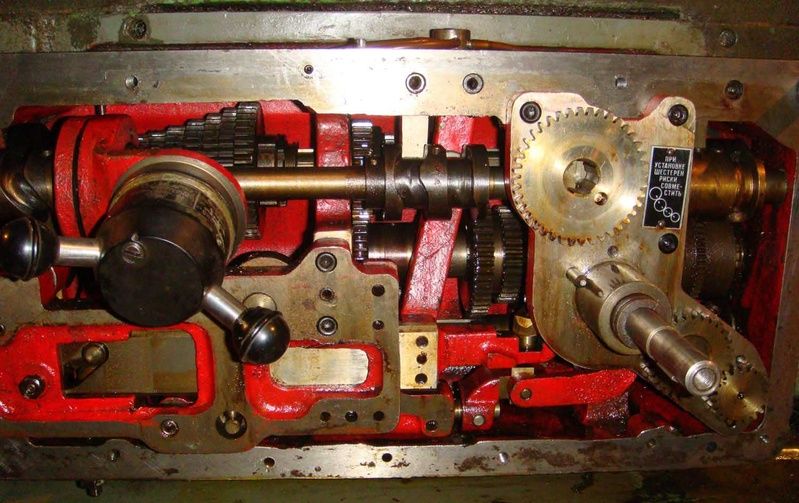

Коробка подач используется для регулирования скорости вращения ходового винта и ходового вала, что позволяет изменять величину подачи. Когда переключатели на коробке подач не обеспечивают нужную подачу, подключаются сменные зубчатые колеса. В зависимости от конструкции станка коробка подач может быть выполнена по-разному, но наиболее распространен механизм с накидным зубчатым колесом.
Вращение первичного вала коробки передается через сменные зубчатые колеса, которые располагаются на гитаре. Вал оснащен длинным шпоночным пазом, по нему перемещается шпонка колеса, установленного на рычаге. Последний имеет ось, на которой вращается зубчатое колесо, находящееся в постоянном зацеплении с другим колесом. Поворот рычага позволяет зацепить зубчатое колесо с одним из десяти возможных колес, закрепленных на валу.
Рычаг коробки подач может находиться в десяти фиксированных положениях, каждое из которых соответствует определенному зубчатому колесу. Положение рукоятки удерживается с помощью штифта, который входит в отверстие на передней панели коробки подач. В каждом из этих положений зубчатое колесо заходит в зацепление с одним из колес ступенчатого конуса, что изменяет скорость вращения валика.
На правом конце валика закреплено подвижное зубчатое колесо, на торцевой части которого находятся выступы. Находясь в левом положении, оно взаимодействует с зубчатым колесом, прикрепленным к ходовому валу. Перемещаясь вправо, выходит из зацепления с выступами и соединяется с кулачковой муфтой, которая жестко фиксируется на ходовом винте.
В таком положении валик напрямую соединяется с ходовым винтом, обеспечивая его работу, при этом ходовой вал остается неподвижным. Когда включается ходовой вал, наоборот, ходовой винт остается неактивным.
На коробке обычно есть табличка. Она показывает, что получится, если повернуть рычаг в одно из десяти положений. При этом нужно выбрать подходящие зубчатые колеса.
Лимб продольной и поперечной подачи на токарном станке

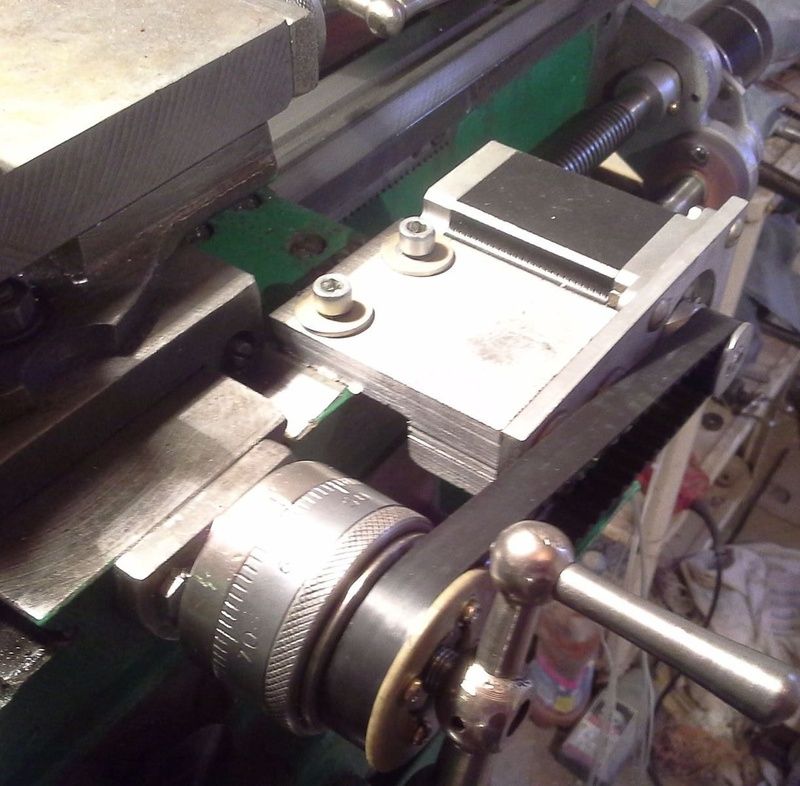

Лимб продольной подачи на токарном станке– это большой диск, который находится на передней стенке фартука за специальным колесом. У современных устройств есть еще и лимб поперечной подачи.
На лимбе продольной подачи есть деления, которые показывают, на сколько миллиметров можно передвинуть деталь. При вращении колеса с делениями поворачивается и сам лимб.
Если перед началом работы поставить лимб на нулевое деление, то определенное движение суппорта с резцом будет соответствовать необходимому количеству делений на лимбе.
Зная, сколько делений на лимбе, и длину детали, токарь может точно вычислить, на сколько делений нужно его повернуть.
Это ускоряет работу, особенно со сложными деталями, например, ступенчатыми.
Для быстрого установления резца на необходимую глубину резания у большинства токарных станков используется лимб – втулка или кольцо, установленное на рукоятке винта поперечной подачи на токарном станке. На его окружности нанесены деления, которые помогают точно настроить глубину резания. Кольцо позволяет токарю быстро и точно установить нужную величину подачи, экономя время на настройке оборудования.
У различных станков по-разному устроены детали, которые отвечают за перемещение резца в поперечном направлении. Это значит, что при повороте специальной ручки на один шаг лезвие будет перемещаться по-разному. Например, есть станок, у которого ручка со 100 делениями и винт с шагом 5 мм. Если полностью повернуть ручку, то резец переместится на 5 мм. А если на одно деление, то лезвие переместится на 0,05 мм.
Когда резец перемещается в поперечном направлении, радиус детали изменяется на ту же величину, но диаметр меняется в два раза больше. Это значит, что для уменьшения диаметра детали на определенную величину необходимо переместить лезвие в поперечном направлении только на половину этой величины.
Например, если требуется уменьшить диаметр детали с 50,2 мм до 48,4 мм (на 1,8 мм), то перемещение резца должно быть всего на 0,9 мм. Такой подход позволяет точно контролировать изменения размеров заготовки в процессе обработки.
Определение подачи при точении на токарном станке
Подача на токарном станке при точении зависит от типа обрабатываемого материала и режимов резания и обычно выражается в миллиметрах на оборот (мм/об). Как мы уже упоминали выше, это расстояние, которое проходит резец за один виток заготовки.
При черновой обработке оно наибольшее, а при чистовой – наименьшее, так как в этом случае требуется более аккуратная работа и учитывается также параметр шероховатости.
В большинстве случаев его стараются сделать максимально возможным для конкретной операции, учитывая при этом ограничивающие факторы, такие как:
- тип и свойства обрабатываемого материала;
- мощность и обороты станка;
- состояние инструмента (резца).
При фрезеровании предпочтительна подача «на зуб», которая максимизирует резание и экономит время. Для зачистки отверстий подача подбирается под инструмент для предотвращения износа и сохранения точности. В учебных целях используется стандартная подача 0,05–0,5 об/мин для освоения принципов работы без перегрузки.
В чем измеряется подача на токарном станке? В миллиметрах на оборот (мм/об) или в миллиметрах на зуб в зависимости от типа операции и используемого инструмента.
Вычисляют скорость подачи на токарном станке по формуле:
SМ = S × n = SZ × Z × n, где
S – подача, n – число оборотов в минуту, Z – число зубьев, SZ – подача на зуб.
Для упрощения расчетов можно использовать данные, приведенные в таблицах ниже.

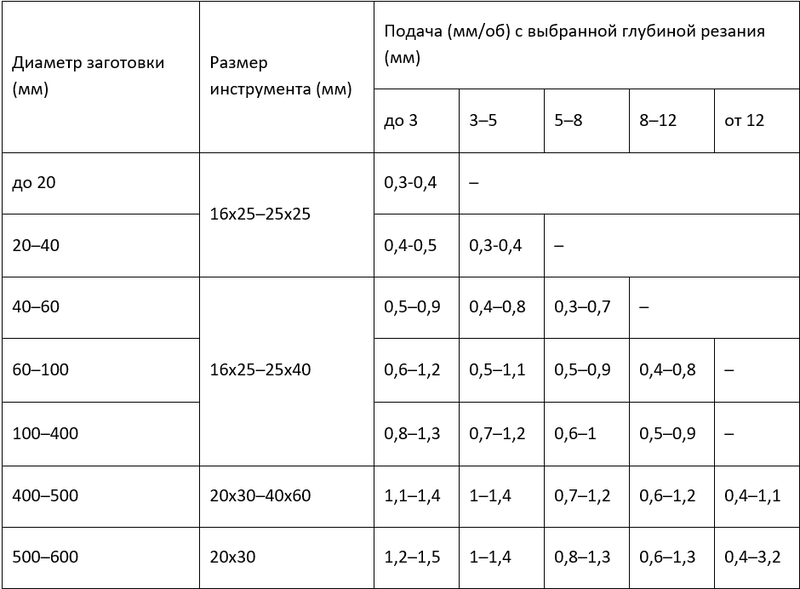

Для стали:

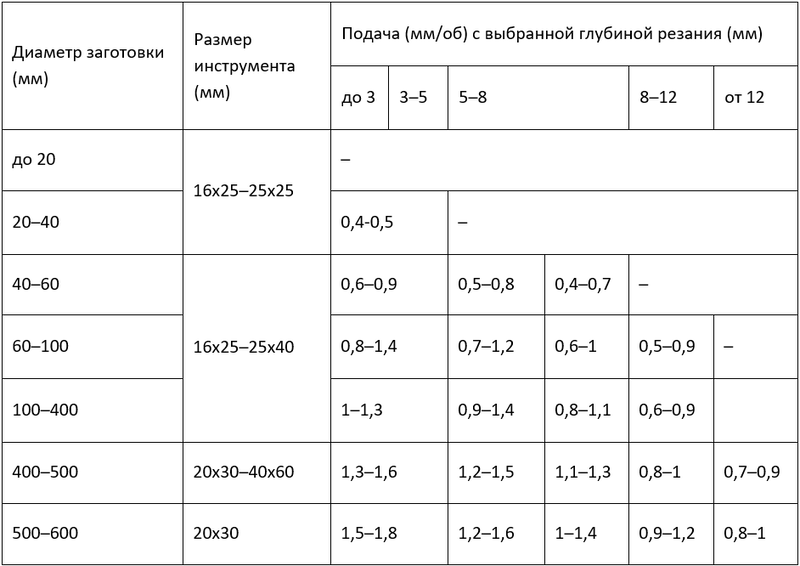

Для чугуна:
Если операции выполняются при сильных ударных нагрузках, полученное значение следует умножить на 0,85. Для жаропрочной конструкционной стали максимально допустимая подача – 1 мм/об.
Калькуляторы для расчета подачи и других режимов резания токарного станка
Walter
Этот бесплатный инструмент идеально подходит для расчета параметров обработки на токарных, сверлильных и фрезерных станках, а также для работы с резьбой, включая нарезание, раскатывание и резьбофрезерование. В приложении также доступна функция для оценки экономической эффективности процесса.
Вы можете использовать этот сервис через веб-сайт или скачать мобильное приложение из App Store и Google Play для офлайн-доступа. Все функции доступны бесплатно.
Hoffmann
Приложение идеально подходит для расчета оптимальных параметров и рабочих характеристик для различных операций, таких как точение, сверление, фрезерование и трохоидальная обработка (TPC-фрезерование). Оно предоставляет понятные формулы с пиктограммами для легкости понимания.
Читайте также: Классификация металлорежущих станков: по назначению, точности и степени универсальности
Это бесплатное приложение работает в офлайн-режиме и доступно для скачивания через App Store и Google Play.
«Аскон»
Приложение помогает рассчитать, как обрабатывать разные материалы. Оно может считать, как нужно шлифовать, нарезать резьбу, отделывать отверстия и выполнять еще много всего.
Приложение платное. Его можно запустить как отдельный документ или как часть программы «Вертикаль».
«Режимы резания»
В этой версии приложения не так много функций, как в предыдущих, но оно гарантирует высокую точность расчетов. Данный инструмент предназначен для токарных, сверлильных и фрезерных работ.
В приложении также можно рассчитать концентрацию смазочно-охлаждающей жидкости и использовать систему допусков, что не всегда доступно в других приложениях.
Приложение можно бесплатно скачать в App Store и Google Play.
Технический справочник «Технарь»
Очень полезный сайт. На нем можно найти информацию о том, как работать со станками с числовым программным управлением. Здесь есть статьи о программировании G- и M-кодов, таблицы с данными о типах стали и сплавах, о допусках и посадках, о твердости, шероховатости, резьбе, плотности. Также можно узнать, как читать чертежи.
Правда, на сайте нельзя рассчитать режимы резания для всех операций. Но зато все это можно найти бесплатно и в удобном формате.
Почему следует обращаться именно к нам
Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.
Наши производственные мощности позволяют обрабатывать различные материалы:
- цветные металлы;
- чугун;
- нержавеющую сталь.
При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.
Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.
Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.
Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.
Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.
Изображение в шапке статьи: navintar / Freepik
Часто задаваемые вопросы о подаче на токарном станке
Как тип обработки влияет на выбор подачи?
При черновой отделке выбирается максимальная подача, которая зависит от прочности системы, мощности станка и износостойкости инструмента. При чистовой обработке подача выбирается с учетом требуемой шероховатости поверхности детали.
Как определяют скорость подачи при обработке отверстий?
При работе с осевым режущим инструментом важно выбрать подходящую скорость подачи на токарном станке, которая не превысит допустимые пределы прочности приспособления.
Как выбрать подачу для учебы?
При обучении лучше использовать подачу в пределах от 0,05 до 0,5 миллиметра на оборот. Для тонкой работы – меньше, для грубой – больше. Во время работы на токарном станке важно правильно настроить подачу. От этого напрямую зависит качество готовых деталей. Для ее расчета можно воспользоваться специальными формулами или одним из калькуляторов.
