Материал гайки: виды и маркировка

О чем речь? Материал гайки необходимо выбирать в зависимости от стоящих задач, так как именно он влияет на надежность соединения. Чаще всего используют различные марки стали, титан, медь, алюминий.

На что обратить внимание? Узнать, какой материал был использован при изготовлении гайки, можно из паспорта изделия или расшифровав маркировку. Особые обозначения и требования предъявляют к усиленным крепежным изделиям, например, использующимся в аэрокосмической отрасли.

Материал гайки

Материал изготовления гайки может быть разнообразный – от пластика до металла, главное, чтобы метизы были достаточно прочными и надежными.

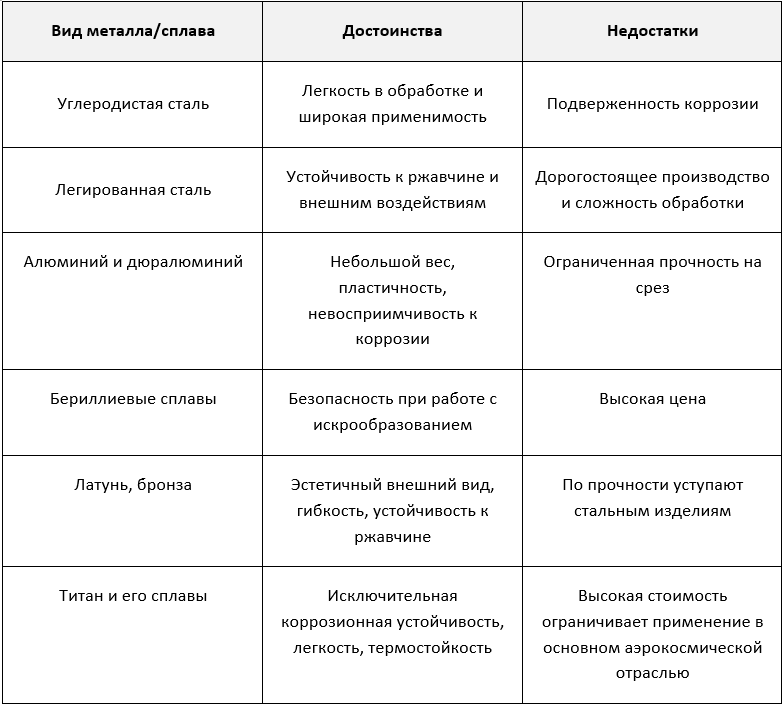

Особенности применения гаек, изготовленных из различных металлов и сплавов, сведены в таблицу:

В электротехнике и радиоэлектронике гайки из никеля, молибдена и магния применяются довольно часто, но наиболее востребованным материалом остается сталь. Она отличается высокой прочностью, выдерживает значительные нагрузки и подходит для различных типов соединений.

Согласно требованиям ГОСТ, гайки должны изготавливаться из материалов, соответствующих установленным стандартам и обладающих следующими свойствами:

• легкость в обработке (резка, штамповка, нарезка резьбы);
• устойчивость к высокой температуре без потери качества;
• надежность и долговечность при интенсивной эксплуатации;

• возможность многократного использования без снижения характеристик;
• экологическая безопасность и отсутствие вредного воздействия на окружающую среду.

Раньше гайки изготавливали из свинца, олова и бериллия, но из-за вредности для человека и природы от этих металлов отказались. Теперь используют прочные и безопасные сплавы, которые успешно заменяют традиционные материалы.

Влияние материала гайки на характеристики соединения

Анализ теоретических данных и результаты практических испытаний показали, что материал изготовления гайки с меньшим модулем упругости способствует более равномерному распределению нагрузки между витками резьбы.

Например, при замене стандартных стальных гаек (E = 200 ГПа) на дюралюминиевые аналоги (E = 70 ГПа) нагрузка на первый виток уменьшается примерно на 25–30 %. Эксперименты также показали, что прочностные характеристики стальных болтов при этом возрастают. Однако если в соединении используются спиральные резьбовые вставки, материал гайки играет меньшую роль. Это объясняется высокой гибкостью вставок, которые компенсируют нагрузку и способствуют ее более равномерному распределению.

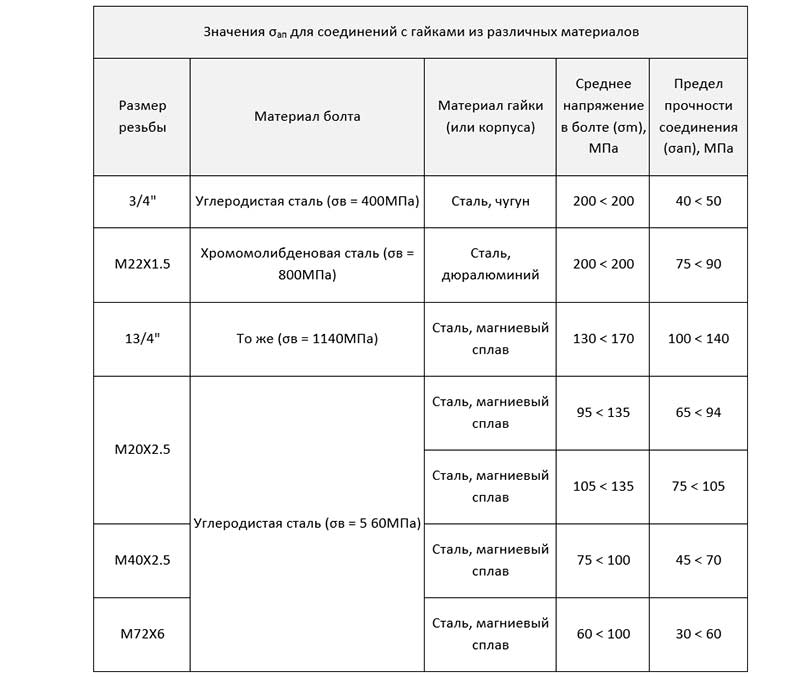

Исследования показали, что чугунные гайки и крепеж с льняным уплотнением заметно усиливают прочность соединений, особенно со шпильками. Испытания также подтвердили, что магниевые футорки (E = 40 ГПа) благодаря меньшей жесткости перераспределяют нагрузку эффективнее, снижая ее на первый виток почти вдвое по сравнению со стальными гайками.

* обрыв шпильки по резьбе вне гайки.

Исследования И. А. Биргера и Г. Б. Иосилевича подтвердили, что материал гайки существенно влияет на прочность резьбовых соединений.

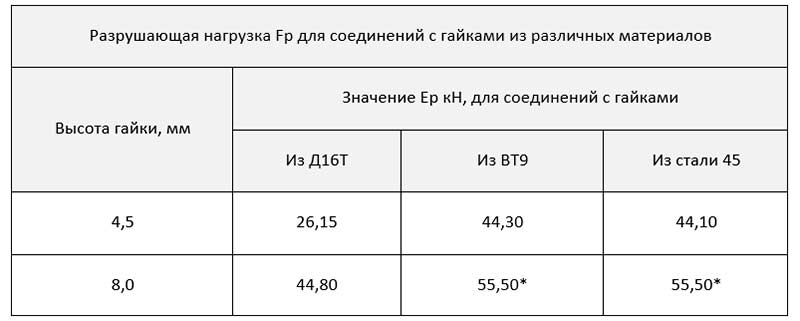

В ходе экспериментов изучались шпильки М10 с плоскосрезанной резьбой, соединенные с гайками из стали 45, титана ВТ9 и алюминия Д16Т. Анализ данных показал, что титановая гайка (E/Ec = 0,55) повышает предел выносливости на 27 %, а алюминиевая (E/Ec = 0,35) – на 45 % по сравнению со стальной.

Фото: mediasoulstudio / Freepik

Дополнительно было установлено, что прочностные характеристики соединений, где шпильки М10 из стали комбинируются с титановой гайкой (ВТ9), сохраняются на уровне стандартных соединений со стальными гайками.

Это подтверждает, что титановые сплавы позволяют не только снизить массу конструкции, но и одновременно повысить ее несущую способность.

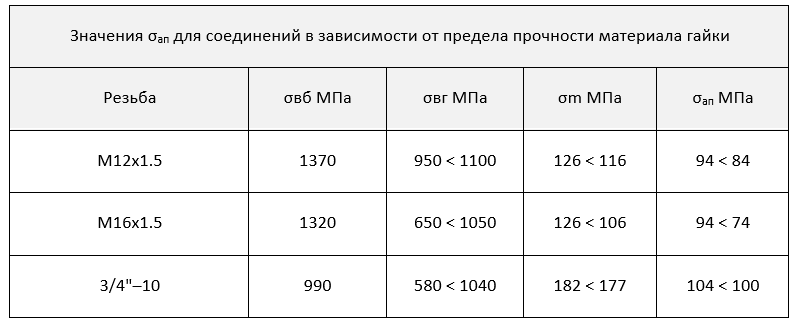

Важно отметить, что даже при использовании стальных гаек прочность соединений можно повысить, правильно подбирая их механические свойства. Исследования Лутандера, Вальгрена и Филда показали, что эти скрепляющие детали из менее твердой стали увеличивают усталостную прочность на 15–20 %. Таким образом, выбор материала гайки, регламентируемый ГОСТ, играет ключевую роль в долговечности резьбовых соединений.

Правила маркировки гаек из разного материала

Изготовление резьбового крепежа регулируется стандартами, определяющими прочность, качество и безопасность. Единые требования гарантируют совместимость продукции разных производителей, облегчая международное сотрудничество.

Основные системы стандартизации крепежных элементов:

• ГОСТ – система стандартов, созданная в СССР и применяемая в СНГ. В России действует версия ГОСТ Р. Номер указывает документ, а цифры после тире – год принятия. Эти стандарты регламентируют форму, свойства и покрытия гаек.
• DIN – немецкий стандарт, созданный Deutsches Institut für Normung. Он используется в Германии и во многих странах Европы, устанавливая единые требования к крепежу.
• ISO – международная система, созданная одноименной организацией в 1946 году. Россия является активным участником ISO и входит в ее руководящие структуры.

Хотя большинство резьбовых изделий, соответствующих ГОСТ, имеют аналоги в DIN и ISO, между этими стандартами могут наблюдаться небольшие различия в технических характеристиках.

Расшифровка маркировки гаек:

• М16х1,5-8.096 ГОСТ 5927-70;
• М16х1,5-8.Ц6 ГОСТ 5927-70;
• М16х1,5-8.0 оцинкованная ГОСТ 5927-70.

Каждый такой код содержит важную информацию о характеристиках изделия:

• тип гайки;
• тип резьбы (метрическая, трапецеидальная, коническая);
• диаметр и шаг резьбы;
• класс прочности;

Фото: bayurov / Freepik

• защитное покрытие (указывается в виде кода или словесного обозначения);
• стандарт, которому соответствует изделие.

Все три гайки в примере шестигранные, с метрической резьбой 16 мм и мелким шагом. Изготовлены по ГОСТ 5927-70 и могут иметь разные защитные покрытия.

Материал и маркировка усиленных гаек

Авиационный крепеж должен соответствовать высоким требованиям, так как влияет на безопасность полетов. В отличие от обычного, он производится по строгим регламентам, учитывающим:

• Механическую прочность – обеспечивают высокую твердость, устойчивость к изгибу, скручиванию и срезу.
• Точность производства – минимальные отклонения от заданных параметров.
• Соблюдение технологических норм – контроль качества на каждом этапе изготовления.
• Оптимизацию веса – минимизация массы крепежных элементов для повышения эффективности летательных аппаратов.

Авиационный крепеж изготавливается по стандартам ОСТ 1, нарушение которых может привести к серьезным неисправностям и высоким затратам на ремонт.

Согласно ГОСТ и ОСТ 1, гайки должны соответствовать строгим требованиям, поэтому используются следующие материалы:

• Сталь – используется в большинстве случаев. Легированные, углеродистые, жаропрочные и коррозионностойкие сплавы обеспечивают высокую прочность и надежность.
• Алюминиевые сплавы – востребованы в конструкциях, где критически важно снижение веса.
• Титановые соединения – сочетают легкость с исключительной прочностью и стойкостью к воздействию агрессивных сред.
• Медные сплавы (М2, М3М) – применяются в специфических условиях эксплуатации.

ОСТ 1 31076-80 регламентирует маркировку авиационных гаек. Материал указывается на боковой или торцевой части для точной идентификации и соответствия стандартам.

Обозначение материалов в маркировке гаек:

• Углеродистые типы стали (10, 20, 45, А12) – не требуют маркировки.
• Легированная сталь 16ХСН – обозначается ЛА либо косой чертой через отверстие.
• Сталь 14Х17Н2 – имеет маркировку НД.
• Стали 12Х18Н9 и 12Х18Н10Т-М – обозначаются НО.
• Сталь 07Х16Н6-Ш – маркируется символами НЗ.
• Сталь 10Х11Н23Т3МР-ВД – обозначается индивидуально.
• Сталь 13Х11Н2В2МФ – получает маркировку НГ.
• Легированная сталь 30ХГСА: ЛГ – прочность свыше 1080 Мпа, ЛЗ – прочность в диапазоне 880–1080 Мпа, ЛК – прочность ниже 880 МПа.

Фото: outkastdesign / Freepik

• Алюминиевые сплавы: В95П – маркируется как АВ, остальные не требуют обозначения.
• Латунные сплавы: Л59-1 – маркируется символом МА, антимагнитная латунь Л59-1 – получает обозначение МБ, полутвердая латунь Л63 – не имеет маркировки, антимагнитный вариант МГ.
• Титановые сплавы ВТ16: ТГ – для изделий с прочностью менее 930 Мпа, ТД – после упрочнения методом пластической деформации, ТЗ – с прочностью выше 1030 МПа.
• Медные сплавы – маркировка отсутствует.

Дополнительные обозначения гаек с резьбой MR:

• Высокие и низкие гайки – имеют кольцевой выступ на неопорном торце.
• Самоконтрящиеся гайки – идентифицируются по проточке на опорной поверхности.
• Прорезные самоконтрящиеся гайки – маркируются буквой Р.

Система маркировки обеспечивает быструю и точную идентификацию крепежных элементов, позволяя определить их соответствие стандартам и эксплуатационным требованиям.
