Трубный прокат: виды, характеристики, производство

О чем речь? Трубный прокат – трубы, пропущенные в процессе изготовления через специальные станки. Благодаря этому изделия получаются разной формы, диаметра и толщины стенок.

На что обратить внимание? Классифицируют трубный прокат по форме изделия, материалу, назначению, профилю и другим характеристикам. Будет отличаться и способ производства в зависимости от требуемых параметров.

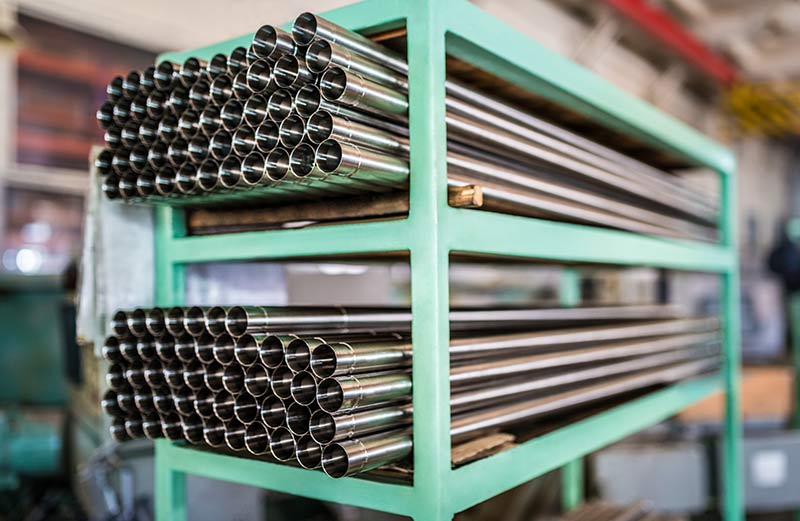

Понятие трубного проката

Трубный прокат – технологический процесс обработки металлических заготовок, в результате которого им придают заданную форму и размеры. Такие материалы проходят обработку на специализированных станках. В итоге производятся трубы, соответствующие установленным стандартам.

Трубы, изготовленные методом проката, находят широкое применение в различных сферах:

• В строительстве: при возведении зданий, мостов, тоннелей и других объектов инфраструктуры, а также для создания каркасных конструкций, трубопроводных систем и решения множества других задач.
• В нефтегазовой отрасли: являются неотъемлемой частью процессов добычи, транспортировки и переработки нефти и газа, используются в трубопроводах, буровых установках и резервуарах.
• В автомобильной промышленности: в производстве выхлопных систем, автомобильных рам и различных конструктивных элементов.
• В энергетике: в сфере генерации электроэнергии и теплоснабжения, включая котельные установки и тепловые электростанции.

Фото: youranedopekin / Freepik

Плюсы трубного проката:

• Высокая прочность и износостойкость. Трубы, изготовленные в соответствии с такими стандартами, как ГОСТ, обладают отличными механическими характеристиками, что гарантирует их долговечность и надежность в эксплуатации.
• Разнообразие ассортимента. Широкий выбор трубных изделий позволяет подобрать оптимальный вариант для различных сфер применения и технических задач.
• Экологичность. Металлические трубы подлежат переработке, что снижает негативное влияние на окружающую среду и способствует устойчивому развитию.
• Экономия ресурсов и времени. Высокая производительность и эффективность производства позволяют минимизировать затраты и ускорить выполнение заказов.

Классификация трубного проката

Систематизация металлопроката необходима для упрощения выбора материалов, соответствующих требованиям эксплуатации и техническим стандартам. Она позволяет лучше разбираться в свойствах различных типов трубопроката и обеспечивает их рациональное использование.

Трубы обладают разными характеристиками, что делает их применимыми для конкретных условий эксплуатации. Например, те, что используются в системах водоснабжения, требуют определенные прочность и устойчивость к коррозии, тогда как изделия, предназначенные для нефтегазовой отрасли, должны выдерживать химическое воздействие и экстремальные нагрузки. Правильный выбор металлопроката повышает надежность и долговечность конструкций, снижая вероятность аварийных ситуаций.

Еще один важный аспект – экономическая эффективность. Использование труб с избыточными характеристиками может привести к неоправданным расходам, тогда как недостаточно прочные изделия потребуют частого ремонта и замены. Грамотный подбор металлопроката позволяет оптимизировать затраты и повысить эксплуатационную надежность систем.

Функции:

• Трубы общего назначения, применяются в системах водоснабжения, гидравлике, а также для резервуаров с жидкостями или газами.
• Трубопрокат специального назначения используется в геологоразведке, добыче углеводородов, машиностроении и других промышленных процессах.

Виды:

• Электросварные – изготавливаются из стальной ленты с применением дуговой, аргонной или индукционной сварки высокочастотными токами. Основное применение – строительство трубопроводов, работающих при умеренном давлении.
• Бесшовные – представляют собой цельные герметичные изделия, минимизирующие риск утечки рабочей среды. Оптимальны для транспортировки химических веществ, нефти и агрессивных сред под высоким давлением.
• Водогазопроводные – выпускаются в легком стандартном и усиленном исполнении, рассчитаны на эксплуатацию при умеренном давлении. Применяются в системах отопления, газоснабжения и водопровода.
• Профильные – трубный прокат с нестандартным (не круглым) сечением, востребованный в промышленности, строительстве и сельском хозяйстве.

Эти трубы подразделяются на:

• Квадратные – широко применяются в строительстве и машиностроении.
• Прямоугольные – востребованы в каркасном строительстве и при производстве металлических конструкций.

Фото: evening_tao / Freepik

• Овальные – используются в декоративных целях, при изготовлении мебели и архитектурных элементов.
• Плоскоовальные – применяются в специализированных сферах, где предъявляются особые требования к конструкции металлопроката.

Трубный прокат подразделяется на шесть классов:

• Первый – изделия из углеродистой стали, используемые в проектах без специальных требований.
• Второй – трубы из тех же материалов для эксплуатации в средах с рабочим давлением.
• Третий – прокат, рассчитанный на работу при высоком давлении или высокой температуре.
• Четвертый – продукция, предназначенная для нефтедобывающей отрасли и буровых установок.
• Пятый – трубы, используемые в машино- и вагоностроении.
• Шестой – металлопрокат для производства подшипников и других элементов, работающих под давлением.

Методы производства трубного проката

При горячей обработке металл нагревается до температуры, превышающей точку кристаллизации, которая составляет около +55…+60 °C.

На первом этапе металлический лист проходит через прошивочный стан, где ему придают полую форму. Затем заготовка калибруется методом развальцовки, а после этого подвергается охлаждению в специальной жидкости. Трубы, произведенные по технологии горячего проката, могут иметь диаметр от 20 до 550 мм. Главными преимуществами такой продукции являются высокая прочность и длительный срок службы. Однако значительный вес погонного метра может усложнять монтаж и транспортировку.

Процесс холодной деформации предполагает охлаждение заготовки сразу после обработки на прошивочном прессе. Первичная калибровка выполняется в холодном состоянии, после чего изделие нагревают до температуры кристаллизации. Это необходимо для снятия внутренних напряжений перед пропуском через вальцы. Холоднокатаные трубы имеют меньший диапазон размеров: их диаметр варьируется от 5 до 250 мм. Такой метод производства позволяет получить продукцию с высокой точностью геометрии и гладкостью поверхности.

Изготовление прямошовных труб основано на технологии холодного деформирования металлической заготовки – штрипса. В процессе производства лист металла сгибается и сваривается вдоль продольного шва, обеспечивая прочность конструкции.

При изготовлении спиралешовных моделей заготовка закручивается по всей длине, формируя шов спиралевидной формы. Такой способ сварки придает изделию высокую надежность и улучшает его эксплуатационные характеристики.

Преимущества данных труб: долговечность, высокая пропускная способность, устойчивость к механическим нагрузкам, простота монтажа, доступная стоимость.

Основным недостатком является уязвимость в зоне шва, которая может стать потенциальной точкой ослабления конструкции. По этой причине сварные соединения проходят обязательный контроль качества в соответствии со стандартами ГОСТ.

Еще одним способом изготовления труб является центробежное литье. В этом методе металл заливается в форму (кокиль), которая вращается с высокой скоростью. Под действием центробежной силы происходит равномерное распределение материала и удаление легких примесей, шлаков и газовых включений.

Преимущества этого способа: повышенная плотность материала, высокое качество структуры, однородность по всей длине изделия. Габариты труб, произведенных методом центробежного литья, варьируются в широких пределах: диаметр – от 100 до 1650 мм, толщина стенок – от 5 до 250 мм, длина – до 6,5 м.

Характеристики трубного проката

Наружный диаметр (D) – сечение внешней поверхности трубы, измеряемое в миллиметрах. Является ключевой размерной характеристикой большинства изделий и определяется стандартами.

Внутренний диаметр (d). Рассчитывается по формуле: d = 2 × t,

где t – толщина стенки трубы в миллиметрах.

Диаметр условного прохода (DN, Dy) – расчетная величина, характеризующая внутренний диаметр трубы в миллиметрах или его округленное значение в дюймах. Данный параметр является ключевой размерной характеристикой водогазопроводных и оцинкованных труб, а также фитингов, соединительных элементов и запорной арматуры.

Условный проход приблизительно равен внутреннему диаметру трубы, однако не имеет строгой единицы измерения. Например, его обозначают как DN 100 или Ду 100. Как правило, водогазопроводные трубы маркируются по внутреннему диаметру, в то время как другие виды трубопроката – по наружному.

Размеры трубного проката обычно измеряются в метрах и зависят от сечения, способа производства и особенностей завода-изготовителя.

Номинальное давление (PN) отражает допустимую постоянную внутреннюю нагрузку среды, которую трубы и соединительные детали могут выдерживать на протяжении всего срока службы при температуре воды +20 °С.

Условное давление (Py) характеризует максимальную избыточную нагрузку при температуре +20 °C, при которой гарантируется долговечная работа трубопроводов и соединений.

Испытательное или пробное давление (Pисп, Pпр) используется для проверки прочности труб, арматуры и соединительных деталей. Эта нагрузка превышает рабочую и предназначена для тестирования изделий.

Рабочая температура транспортируемой среды может значительно отличаться от стандартной +20 °C. При проектировании трубопроводов и металлоконструкций учитываются температурные изменения, так как они могут негативно влиять на материал трубы.

Все характеристики труб регламентируются соответствующими ГОСТами или другими нормативными документами.

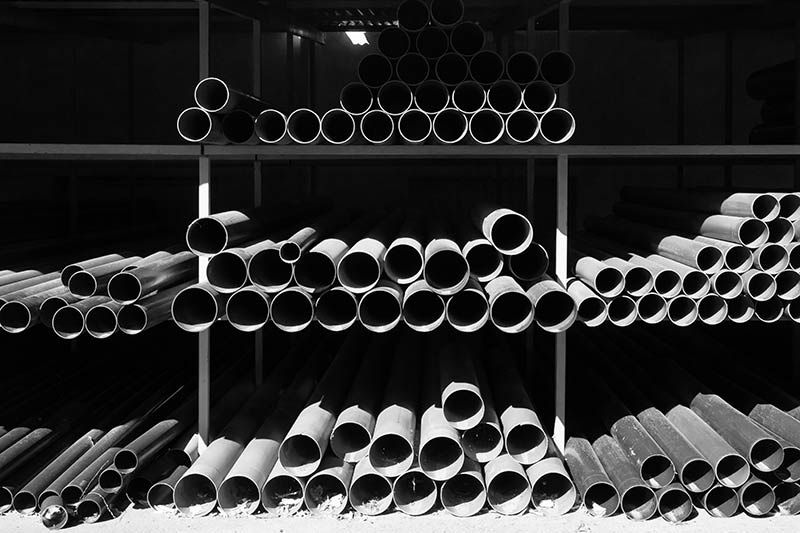

Стыковка трубного проката

Правильный выбор метода стыковки трубопроката важен для обеспечения герметичности и прочности соединений.

Фото: EyeEm / Freepik

Подбор способа зависит от сечения трубы, толщины стенки и условий эксплуатации.

Резьбовое соединение

Подходит для труб малого диаметра с нормальной толщиной стенки. Резьба выполняется на токарных станках или с использованием плашек. Не подходит для тонкостенного трубопроката из-за ухудшения прочности. Резьбовое соединение широко применяется в водогазопроводных системах.

Газовая сварка

Применяется для тонкостенных труб с толщиной стенки до 6 мм. Для толстостенных (более 6 мм) газовая сварка неэффективна. Отличается точностью и аккуратностью, подходит для небольших деталей.

Электросварка

Универсальный метод для соединения бесшовных труб.

Выбор диаметра электрода зависит от толщины стенки. Подходит для систем высокого давления и температурных нагрузок.
