Встречное фрезерование: что это такое, достоинства и недостатки

Что это? Встречное фрезерование – это метод обработки материалов, при котором направление вращения фрезы противоположно направлению подачи заготовки.

В чем польза? Данный подход обеспечивает более плавный рез, снижает риск образования заусенцев и увеличивает срок службы инструмента.

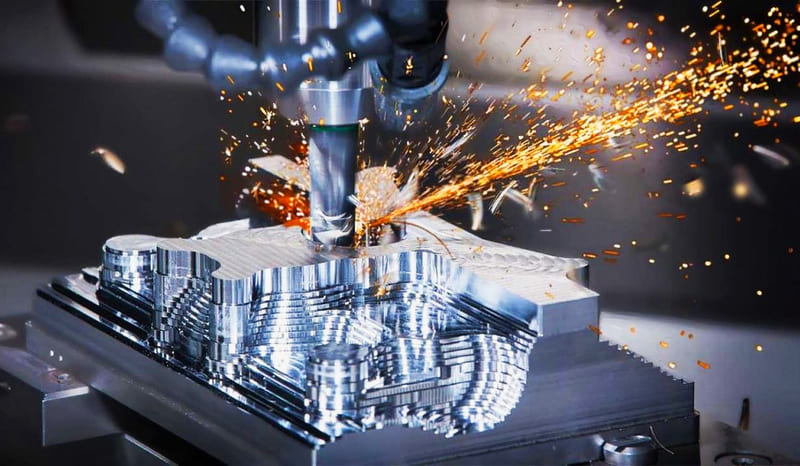

Описание процесса фрезерования

Фрезерование – разновидность обработки металлических изделий, в процессе которой с заготовки срезается слой лишнего металла для придания ей нужного размера, формы и конфигурации.

Фрезеровка выполняется на специальном станке, при этом возможны как перемещение инструмента (фрезы) относительно детали, так и наоборот – перестановка обрабатываемой части изделия относительно приспособления.

В процессе обработки выполняются два движения:

• главное – вращение фрезы;
• движение подачи – поступательное перемещение обрабатываемой детали.

При фрезеровании образуются новые поверхности, поскольку начальный поверхностный слой деформируется и отделяется от массива заготовки.

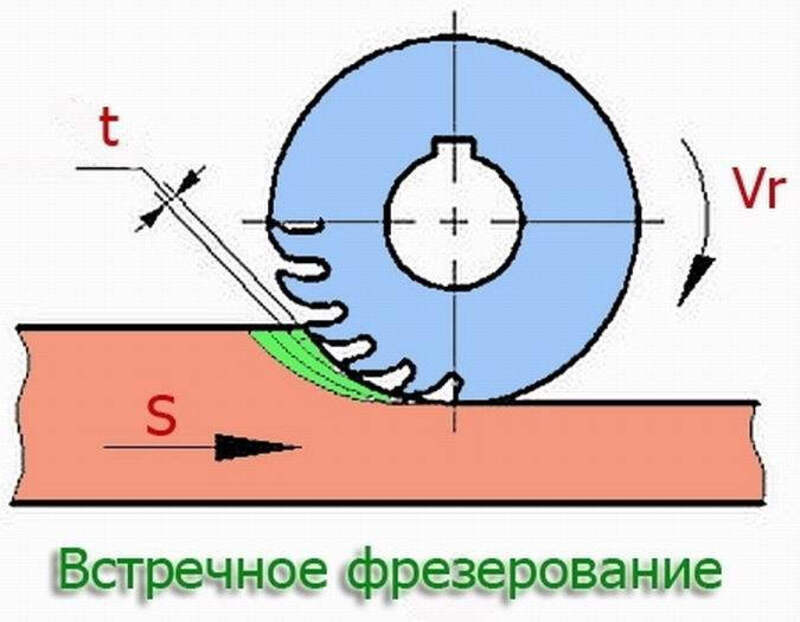

Что такое встречное фрезерование

Встречное фрезерование представляет собой такой способ обработки металлических изделий, при котором режущий инструмент двигается навстречу заготовке. К достоинствам этого способа можно отнести высокую производительность, к недостаткам – быстрый износ фрезы.

Основные преимущества встречного фрезерования:

• возможность проведения высокоточных операций;
• отсутствие чрезмерной нагрузки на фрезерную установку;
• возможность обработки и заготовок из твердых металлов.

Ускоренный износ фрезы обусловлен попаданием на нее большого количества стружки. Замедлить данный процесс невозможно, так как режущая кромка инструмента сильно прижимается к поверхности обрабатываемой заготовки, фрезеровка происходит в условиях высокой температуры и трения. Также на скорость амортизации влияет встречное направление движения фрезы.

Кроме того, стружка, попадающая на поверхность обрабатываемой заготовки, повреждает ее. В связи с этим заключительным этапом встречного фрезерования является чистовая обработка детали. В самом начале фрезеровки толщина срезанного слоя минимальная, в процессе работы она увеличивается, достигая максимальной толщины в конце обработки. Во время резки изделие нагревается до высокой температуры, вызывая излишнее напряжение металла.

Перечисленные факторы оказывают негативное влияние на режущий инструмент, сокращая срок службы его рабочих кромок. К тому же при встречном фрезеровании происходит налипание стружки на зубцы инструмента. Если ее не удалить по окончании работы и начать следующую операцию с налипшим срезанным слоем, кромка повредится.

Такая фрезеровка оптимальна для работы с заготовками из жаропрочных сплавов, а также при перепадах припусков для обработки. При этом лучше всего использовать оборудование с керамическими пластинами.

Основные отличия встречного и попутного фрезерования

Выделяют две основные технологии фрезерования: встречное и попутное.

Чтобы выбрать наиболее подходящий для конкретной ситуации способ, следует разобраться с основными различиями:

• При встречном фрезеровании фреза и заготовка двигаются навстречу друг другу, благодаря чему повышается качество и чистота обработки поверхности.
• При попутной фрезеровке резец и деталь двигаются в одном направлении, благодаря чему лучше отводится стружка и увеличивается срок службы режущего инструмента.

Достоинства и недостатки встречного фрезерования

Поговорим подробнее о достоинствах и недостатках обеих технологий обработки металлических деталей.

Основные преимущества встречного фрезерования, то есть способа, при котором фреза и заготовка двигаются навстречу друг другу, заключаются в следующем:

• более высокое качество обработки поверхности, большая гладкость верхнего слоя детали обусловлены иным сцеплением инструмента с заготовкой, приводящим к снижению вибрации в процессе фрезеровки;

• приложение меньших усилий, сокращение тепловыделения при работе с деталями, что способствует увеличению срока службы фрезы и эффективности обработки;
• лучший отвод стружки помогает эффективнее удалять ее из рабочей зоны, уменьшая риск появления сколов и увеличивая производительность работы.

Впрочем, у встречного фрезерования есть и определенные недостатки:

• припуск удаляется медленнее, чем при попутной обработке;
• режущий инструмент изнашивается быстрее.

Когда рекомендуется использовать встречное фрезерование

Несмотря на имеющиеся недостатки, в ряде случаев встречное фрезерование справляется с поставленными задачами эффективнее попутного. Технологию рекомендуют использовать при:

• Неравномерном распределении припусков.
• Обработке отливок или поковок, поскольку в этом случае применение попутной технологии обработки может стать причиной быстрого износа кромки или поломки пластины.

• Обработке заготовок из жаропрочных сплавов с помощью керамических пластин, так как они сильнее подвержены ударной нагрузке, возникающей при попутном фрезеровании.
• Работе с металлическим заготовками, поскольку при использовании данной технологии отходы эффективнее удаляются с поверхности заготовки, в то время как при попутном стружка может попасть под фрезу, вызвав ее поломку либо причинив вред здоровью оператора фрезеровочного оборудования. Однако при использовании и встречной, и попутной технологии важно надежно зафиксировать заготовку.
• Обработке методом копирования сферическими фрезами, так как встречное фрезерование в данном случае обеспечивает оптимальную скорость обработки и снимает наибольшую толщину стружки.
• Конечных проходах, особенно когда длинный вылет инструмента вызывает вибрацию.
• Недостаточной мощности шпинделя станка, а также возникновении вибрации при обработке уступов.
• Образовании пакетов стружки во время глубокой обработки.

В случае фрезеровки пазов на всю ширину чередуют попутное и встречное фрезерование с разных сторон.

Подобные операции чаще выполняют при помощи трохоидального метода обработки.
