Труба бесшовная: способы производства, ГОСТы, марки стали

Почему важна? Марка стали бесшовной трубы, то есть процентное соотношение различных добавок в составе сплава при изготовлении изделия, часто имеет решающее значение для покупателя, ведь от этого зависят технические характеристики будущего трубопровода.

На что обратить внимание? Существуют горячедеформированные и холоднокатаные бесшовные трубы. Вполне естественно, что способ производства также в определенной степени отражается на конечных свойствах изделий.

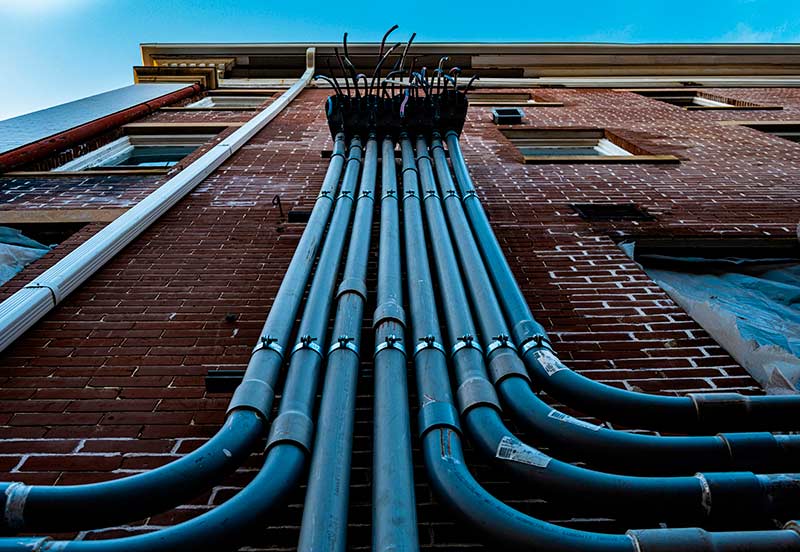

Сферы применения бесшовных труб

В отличие от других видов трубного металлопроката в бесшовных изделиях отсутствует сварное соединение. Благодаря целостной поверхности они способны выдержать большее внутреннее давление, в связи с этим обеспечивают большую надежность при транспортировке газов и жидкостей.

К примеру, в сферах производства и жилищно-коммунального хозяйства бесшовный трубопрокат используют в производстве:

• котельных и магистралей для подачи теплоносителя;
• пароохладителей, устройств и оборудования, работающих на пару;
• магистралей газопроводов;
• аммиакопроводов на предприятиях химической промышленности;
• узлов и агрегатов в нефтеперерабатывающей отрасли;
• в фармацевтической сфере.

Развитие технологий производства бесшовного трубопроката обеспечивает высокие стандарты их качества и расширяет область применения.

Фото: EJ Strat / Unsplash

Поговорим подробнее о способах и стандартах, а также о марках стали, из которых производят бесшовные трубы.

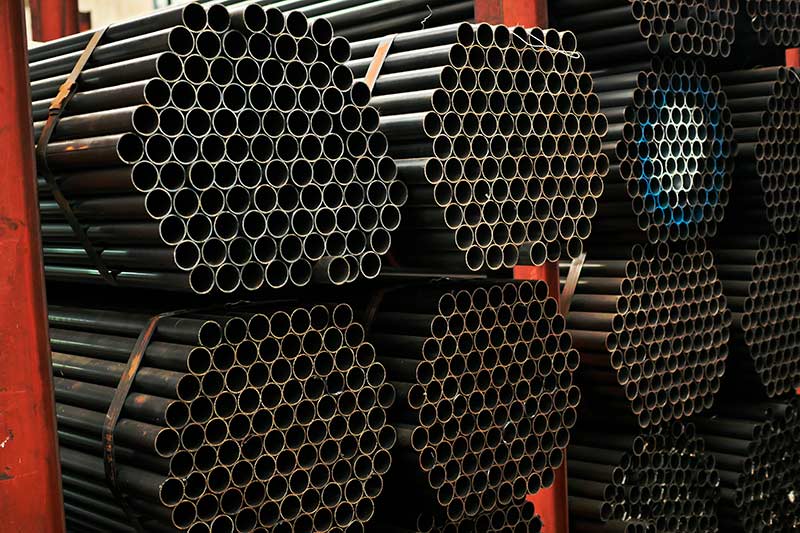

Способы производства бесшовных труб

Бесшовные трубы делятся на два вида в зависимости от способа производства и характеристик готового изделия: горячекатаные (горячедеформированные) и холоднокатаные (холоднодеформированные).

Расскажем о каждом из них более подробно.

Горячекатаные бесшовные трубы

Производственный процесс включает в себя три этапа:

• На первом из них стальную заготовку нагревают до температуры, превышающей +1100 °C.

• Второй этап заключается в прохождении заготовки через специальные прокатные станки, на которых формируется труба. На данной стадии также происходит расширение изделия, в процессе которого ему придается требуемый диаметр и толщина стенок.
• На третьем охлаждают и обрабатывают трубу, чтобы улучшить ее механические характеристики.

Для горячекатаных бесшовных труб характерны:

• прочность, достигаемая за счет высокотемпературного воздействия в процессе прокатки;
• более толстые стенки в сравнении с холоднокатаными трубами;
• менее точные размеры и качество поверхности.

Горячекатаные бесшовные трубы широко применяются в нефтегазовой отрасли, сфере энергетики, поскольку легко переносят воздействие высокой температуры и давления.

Холоднокатаные бесшовные трубы

Производственный процесс состоит из следующих этапов:

• В качестве начальной заготовки используют трубы, полученные горячекатаным способом.
• Затем ее без нагревания пропускают через прокатные станки. Операция может повторяться неоднократно, между повторами заготовка подвергается отжигу для снятия внутреннего напряжения.
• Отжиг используется для повышения механических характеристик трубы и снятия внутренних напряжений.

Фото: artdd / Freepik

Для холоднокатаных бесшовных труб характерны:

• высокая прочность и твердость, получаемые в процессе холодной деформации;
• тонкие стенки с более однородной поверхностью;
• высокоточные размеры и качество поверхности изделия.

Холоднокатаные бесшовные трубы нашли применение в авиационной промышленности, автомобилестроении, т. е. в тех сферах, в которых к точности и качеству поверхности предъявляются повышенные требования.

Ниже расскажем об основных требованиях, предъявляемых к каждому типу бесшовного трубопроката.

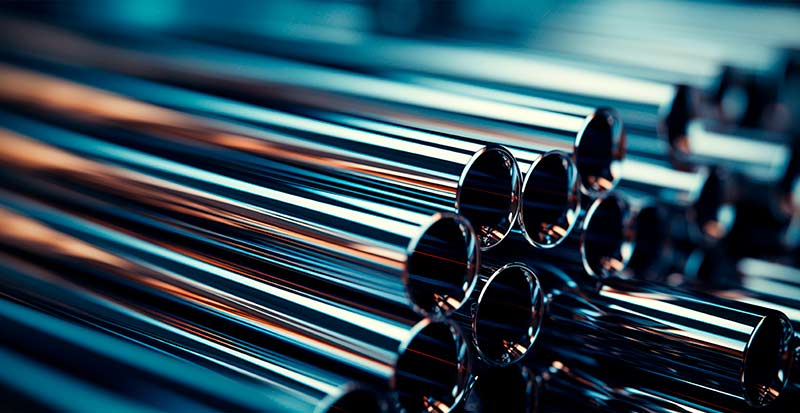

Стандарты производства бесшовных труб

В соответствии с требованиями ГОСТ 8731-74 для производства горячедеформированных бесшовных труб используются следующие марки стали: Ст2сп, Ст4сп – Ст6сп; 20Х, 10Г2, 10, 35, 20, 45 и т. д. При выборе подходящего материала учитывают необходимый предел текучести, временное сопротивление разрыву и относительное удлинение. От перечисленных свойств зависят механические характеристики готовой продукции.

Если в предыдущем стандарте указаны марки стали бесшовных труб, то в ГОСТ 8732-78 перечислен сортамент производимой горячекатаной продукции с указанием веса одного метра трубы в зависимости от толщины стенок. Эти данные облегчают расчеты, например, при организации перевозки трубопроката на объект, выборе транспорта с подходящей грузоподъемностью и т. п.

В ГОСТ 8733-74 и 8734-75 перечислены марки стали, используемой для производства холоднокатаных бесшовных труб. К ним относятся сплавы 20, 10, 45, 35, 10Г2, 20Х, 15Х, 15ХМ, 40Х, 30ХГСА.

Чаще всего для изготовления бесшовных труб используют марки стали 10–45 и 09Г2С, для холодного проката – 10, 20 и 09Г2С.

Каждая марка стали бесшовных труб обладает своими достоинствами и недостатками. К примеру, по механическим характеристикам сплав 10 уступает стали 20, однако он больше подходит для создания магистральных трубопроводов благодаря лучшей свариваемости, а также устойчивости к воздействию высокого давления и температуры.

Основная особенность бесшовного трубопроката заключается в его целостности, которая обуславливает хорошую прочность и надежность магистрали, устойчивость к воздействию сильного давления. Поэтому с его помощью транспортируют различные газы, жидкости, пар.

Производство бесшовных труб высокого давления и марки используемой стали регламентировано ГОСТ 11017-80. Чаще всего трубопрокат изготавливают из углеродистых сплавов марки 20 с оптимальным химическим составом, массовым показателем количества серы.

Фото: mrabu / Freepik

Также для производства горячекатаных бесшовных труб применяют легированную конструкционную, качественную конструкционную сталь или сплавы повышенной прочности. От используемого материала зависят итоговые характеристики трубопроката, его назначение и сферы дальнейшего применения.

Наиболее востребованные марки стали бесшовных труб

Разберемся на примерах, как влияют химические свойства марки стали бесшовного трубопроката на сферы применения готовой продукции.

К примеру, для стального сплава 09Г2С характерны высокая свариваемость и возможность эксплуатации в широком температурном диапазоне (от -70 °С и до +425 °С) без потери своих характеристик. В связи с этим бесшовные трубы из этой марки стали используют для монтажа различных трубопроводов в районах с неблагоприятными климатическими условиями.

Для марок ст10 и ст20 бесшовного трубопроката характерны практически аналогичные характеристики, высокая пластичность, хорошая свариваемость, однако при температуре ниже -40 °С они теряют свои свойства, поэтому эксплуатироваться не могут.

Марки стали для бесшовных труб ст35 и ст45, напротив, отличаются низкой свариваемостью, что существенно затрудняет монтаж готовых изделий. Вместе с тем, для продукции из этих сплавов характерны высокая прочность, устойчивость к механическим повреждениям, а эти свойства в ряде случаев являются основополагающими при выборе подходящего материала для изготовления трубопроката.

Таким образом, правильный выбор марки стали бесшовных труб в значительной мере влияет на качественную реализацию того или иного проекта.

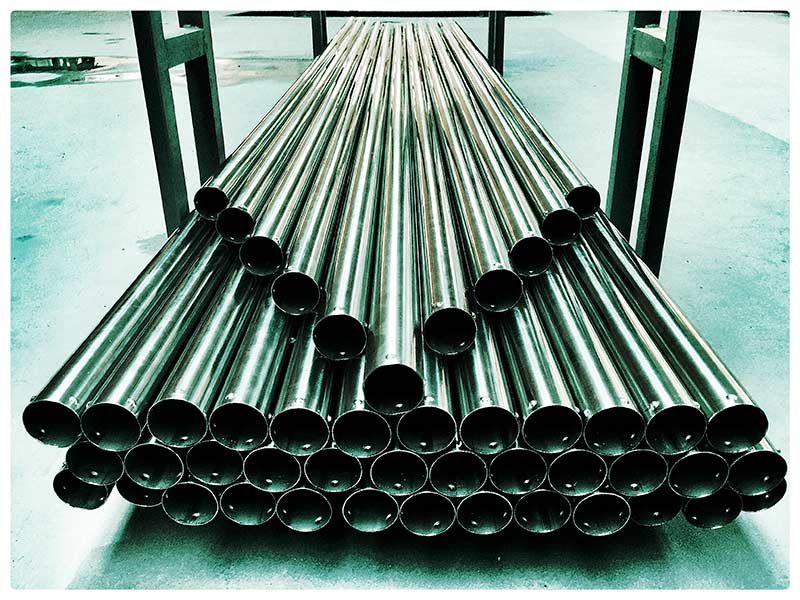

Примеры стандартов бесшовных труб с большими диаметрами

В соответствии с ГОСТ 8732-78 диаметр бесшовной стальной трубы не должен превышать 550 мм.

Больший диаметр может быть предусмотрен другими стандартами и техническими условиями.

ASTM A106 / A106M

В соответствии с международным стандартом диаметр трубы должен быть не больше 750 мм (30 дюймов).

API 5L

Стандарт распространяется как на бесшовные, так и на сварные трубы для нефтяной и газовой отраслей. В нем описаны требования, предъявляемые к трубопрокату, предназначенному для транспортировки нефти, природного газа и других углеводородов.

В соответствии с API 5L наружный диаметр труб может варьироваться от 10,3 мм (0,405 д) до 2032 мм (80 д).

На толщину стенок влияет диаметр трубы и класс прочности, она может составлять как несколько миллиметров, так и несколько десятков миллиметров.

Стандарт EN 10216

Требования, предъявляемые к изготовлению и используемым маркам стали бесшовных труб, эксплуатируемых в условиях высокого давления, регламентированы стандартом EN 10216.

EN 10216 включает в себя следующие части:

• EN 10216-1 посвящена бесшовным стальным трубам из нелегированной стали, применяемым в условиях высокого давления.
• В EN 10216-2 говорится об изделиях из нелегированных и легированных сплавов, обладающих особыми свойствами, позволяющими использовать их при высокой температуре.
• В EN 10216-3 описаны стальные бесшовные трубы из марок легированной мелкозернистой стали.
• EN 10216-4 посвящен продукции, изготавливаемой из сплавов, свойства которых позволяют эксплуатировать ее при низкой температуре.
• В EN 10216-5 говорится о бесшовных трубах из марок нержавеющей стали.

В большинстве случаев наружный диаметр изделий, изготовленных в соответствии со стандартом EN 10216, варьируется от 10,2 мм до 711 мм, а толщина стенок – от 1 мм до 100 мм.

Фото: EyeEm / Freepik

Названные параметры зависят от назначения и условий эксплуатации трубопроката.
