Свариваемость металлов: критерии оценки, группы

О чем речь? Свариваемость металлов показывает, насколько прочным и крепким получается сварной шов при соединении заготовок термическим способом. Помимо прочности, оцениваются и другие важные показатели.

Как оценивается? Нет единой методики оценивания свариваемости сплавов, однако есть общие критерии и формула расчета параметра. В зависимости от коэффициента металлы разделяют по группам: от первой (хорошо свариваемые) до четвертой (наиболее трудно поддающиеся сварке).

Понятие свариваемости металлов

Сварка металлов включает в себя несколько одномоментных процессов: плавление, тепловое воздействие на материал в зоне сварки, взаимную кристаллизацию материалов в области сплавления и шва.

Свариваемость – свойство металлов и сплавов образовывать соединения, отвечающие определенным требованиям в зависимости от условий эксплуатации и конструктивных особенностей изделия.

Оценивая свариваемость металлов, важно учитывать взаимосвязь конструкции изделия, материала заготовок и используемых сварочных компонентов с применяемой технологией.

Оценка свариваемости металлов выполняется по множеству параметров. К примеру, для легированных марок стали, из которых производят химическую аппаратуру, ее оценивают по возможности получить соединение, обладающее коррозионной устойчивостью, и возможностью эксплуатировать при экстремально высокой и низкой температуре.

При соединении разнородных сплавов свариваемость оценивают по возможности образования межатомных связей в зоне сварки. При работе с однородными металлами проблем не возникает, в то время как разнородные могут не образовывать межатомных связей, т. е. не соединяться друг с другом (к примеру, не образуется шов при сваривании меди и свинца, титана и углеродистой стали).

Существует несколько видов свариваемости металлов. Этот параметр оценивают с физической и технологической позиций. Последняя рассматривает тепловое воздействие на материал в околошовных областях и процесс плавления, исходя из выбранной технологии и режима сварки.

Технологическая свариваемость представляет собой отношение материала заготовки к определенному способу и режиму сварки.

Физическая свариваемость металлов означает процессы, которые происходят в сварочной области и позволяют получить неразрывное сварное соединение.

Сближение атомов свариваемых сплавов и создание условий для их взаимодействия производится при помощи определенной технологии сварки, а соответствующие химико-физические процессы зависят от характеристик соединяемых материалов. Этими свойствами определяется химическая свариваемость металлов и сплавов.

Свойства и химический состав металлов могут быть одинаковыми (характерно для однородных материалов) и различными (свойственно разнородным).

Для однородных металлов характерна физическая свариваемость. Разнородные же не всегда могут обеспечить нужные физико-химические процессы в свариваемой зоне, соответственно, они не всегда имеют физическую свариваемость.

Как рассчитывают свариваемость металлов

Разберемся, что влияет на свариваемость металлов. Один из основных критериев заключается в количестве углеродистых соединений в составе свариваемого материала.

Для расчета коэффициента углерода используется следующая формула:

Сэк = C + Mn / 6 + Cr + Mo / 5 + V + (Ni + Cu) / 15,

в которой:

• Сэк – коэффициент углерода;
• С – процентное содержание углерода в составе металла;
• Mn – процентное содержание марганца;
• Cr – процентное содержание хрома;
• Mo – процентное содержание молибдена;
• V – процентное содержание ванадия;
• Ni – процентное содержание никеля;
• Cu – процентное содержание меди.

Один из методов оценки свариваемости металлов позволяет определить соответствующую группу, исходя из коэффициента углерода:

• первая группа с коэффициентом до 0,25 % позволяет выполнять сварку без ограничений;
• вторая группа с коэффициентом 0,25–0,35 % дает возможность сваривать металлы в ограниченном режиме;
• третья группа с коэффициентом 0,35–0,45 % означает, что в процессе сварки возможны сложности;
• четвертая группа с коэффициентом свыше 0,45 % свидетельствует о невозможности выполнения сварочных работ.

Группы свариваемости металлов

Разработана классификация металлов по свариваемости, в соответствии с которой все они делятся на четыре группы:

• в первую входят хорошо свариваемые типы стали;
• во вторую включены марки с удовлетворительным показателем свариваемости;
• третья представлена ограниченно свариваемыми сортами;
• в четвертой собраны типы стали с низкими показателями свариваемости.

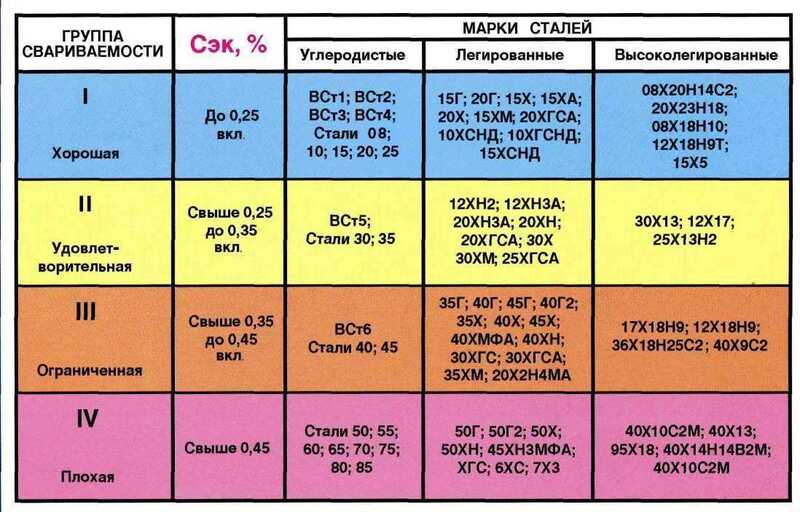

Ниже приведена таблица свариваемости металлов:

Свариваемость стали оценивают в первую очередь по качеству сварного шва, склонности к появлению трещин и других механических дефектов. Итак, какие классы свариваемости металлов бывают? Разберем подробнее.

В первую группу входят типы стали, свариваемые обычным способом, не требующие предварительного прогрева, а также термообработки во время и после сварки. При этом последнюю можно выполнять с целью снятия внутреннего напряжения.

Эта группа представлены углеродистыми, низко- и среднелегированными типами стали (Ст 3, 4, 08, 10, 20, 15Х, 20Х, 10ХГС, 20ХГС, 10ХСНД, Х23Н13, IХ18Н9Т, Х23Н18 и пр.).

Во вторую группу включены марки, позволяющие получить достаточно качественное и прочное соединение при сварке в обычных условиях. Также данная категория представлена сортами, нуждающимися в предварительном прогреве и термообработке в процессе сваривания и после окончания.

В нее входят углеродистые, низко- и среднелегированные, легированные типы стали (Ст5, 30,35,12ХНЗ, 20ХНЗА, 30Л, 15ХСНД, 9Х14А,12Х14А и др.).

В третью группу входят сорта, которые склонны к появлению дефектов сварного шва при использовании обычных технологий.

Группа представлена углеродистыми, низко- и среднелегированными марками (Ст 6, 7; 30Х, 35Х, 45Х, 38ХА, 35ХМЮА, 35 ХМ, 35ХНЛ, 45Л, 5ХНМ, Х25Н13Л, Х18Н8Л, 2Х18Н9 и др.).

Четвертая группа включает сложно свариваемые типы стали, склонные к образованию трещин и других дефектов сварного шва. Для того чтобы повысить свариваемость основных металлов этой категории, их подвергают обязательной предварительной и последующей термообработке, а также прогреву в процессе сварки.

В группу входят углеродистые, низко- и среднелегированные марки (45Г2, 50Г, 60Г, 50ХН, 50ХГ, 60С2, 9Х, У7,8,9, 40Х14А, 40СХ9А, Х25НЗЛ, Х12М, ХВГ, 9ХВГ и т. д.).

Легирующие добавки, влияющие на свариваемость металлов

Свойства стали и возможности ее обработки, в том числе путем сваривания, во многом зависят от присутствия в ее составе углерода. Низкое и среднее содержание этого химического элемента обеспечивает хорошую свариваемость.

При работе со сплавами, содержащими свыше 0,35 % углерода, необходимо использовать определенные технологии сварки. Чем его больше в составе, тем хуже качество сварного шва, больше риск появления трещин и других дефектов как в самом месте соединения, так и в околошовной области.

Ряд легирующих компонентов, добавляемых в сплавы, повышает свариваемость цветных металлов и улучшает качество сварного соединения:

• Никель. Повышает прочность соединения, его пластичность и коррозионную устойчивость, но требует применения особой технологии сварки – дополнительной защиты, препятствующей выгоранию этого металла в процессе взаимодействия с кислородом.
• Хром. Если его содержание в составе сплава не превышает 0,3 %, он повышает прочность и устойчивость металлов к коррозии, в противном случае может привести к коррозийным проявлениям в области шва.
• Содержание в составе сплава более 1,8 % марганца усиливает прочностные характеристики стали, делает ее более твердой, что приводит к растрескиванию металла при нагревании. При более 11 % Mn требуется использование в процессе сварки электродов с марганцем.
• Титан. Улучшает такие характеристики сплавов, как прочность, ударная вязкость и свариваемость, снижает вероятность образования карбидов хрома и других закалочных явлений, что особенно актуально при обработке хромсодержащих металлов.
• Присутствие в составе кремния в количестве 0,8–1,5 % создает жидкотекучие окислы, повышает зашлакованность шва, что осложняет сварочные работы.
• При содержании в составе сплава более 0,05 % серы и фосфора в процессе сварки образуется сернистое железо, вызывающее растрескивание шва при его охлаждении.

Для получения качественного и надежного сварного соединения, необходимо, выбирая подходящую технологию сварки, учитывать перечисленные нюансы.
