О чем речь? Чтение маркировки стали пожет показаться сложным процессом, требующим определенных знаний. Но все довольно просто, если понимать основной принцип составления и классификации маркировки. Рассмотрим сталь Х11: здесь указан объем хрома, содержащийся в металле – 11 %.
Что важно знать? Существуют всевозможные сплавы с таким количеством хрома – 1Х11МФ или Х11Н8Д20-Пр. Следовательно, сферы их применения различаются. Для точного выбора стали необходимо знать расшифровку марки, а также ориентироваться в химическом составе.
Вопросы, рассмотренные в материале:
- Расшифровка стали X11ХФ
- Характеристики и применение сплава 1Х11МФ
- Химический состав сплава 11ХФ
- Расшифровка стали 11 КП
- Сравнение стали Х11Н8Д20-Пр и Ni-resist
- Описание и свойства стали 11Х11Н2В2МФ
- Часто задаваемые вопросы о стали Х11
Расшифровка стали X11ХФ
Марка стали: 11Х (альтернативное наименование – 11ХФ).
Тип материала: легированная инструментальная сталь.
Основное применение: используется в производстве режущего инструмента, включая метчики, с диаметром до 30 мм. Сталь X11ХФ подходит для закалки с последующим охлаждением в горячих условиях.
Процентное содержание элементов в составе сплава 11ХФ (известного также как 11Х ИХ):
Характеристики и применение сплава 1Х11МФ
Использование сплава 1Х11МФ
Металл используется в изготовлении рабочих и направляющих лопаток турбин, поковок, бандажей и различных компонентов, которые эксплуатируются при повышенной температуре до +580 °С.
Материал относится к жаропрочным мартенситным типам стали.
Допустимая предельная температура для длительного использования составляет до +580 °C. При +750 °C начинается активное образование окалины на воздухе.
Стандарты и технические условия для сплава 1Х11МФ включают
- ГОСТ 5632-72 «Марки стали и сплавов коррозионностойких, жаростойких и жаропрочных».
- ГОСТ 5949-75 «Технические условия для сортовой и калиброванной стали, устойчивой к коррозии, жаре и высокой температуре».
- ТУ 14-11-245-88 «Технические условия для фасонных стальных профилей высокой точности».
- ОСТ 3-1686-90 «Общие технические условия для заготовок из конструкционной стали, применяемых в машиностроении».
Сплав 1Х11МФ характеризуется следующими пропорциями химических элементов в составе:

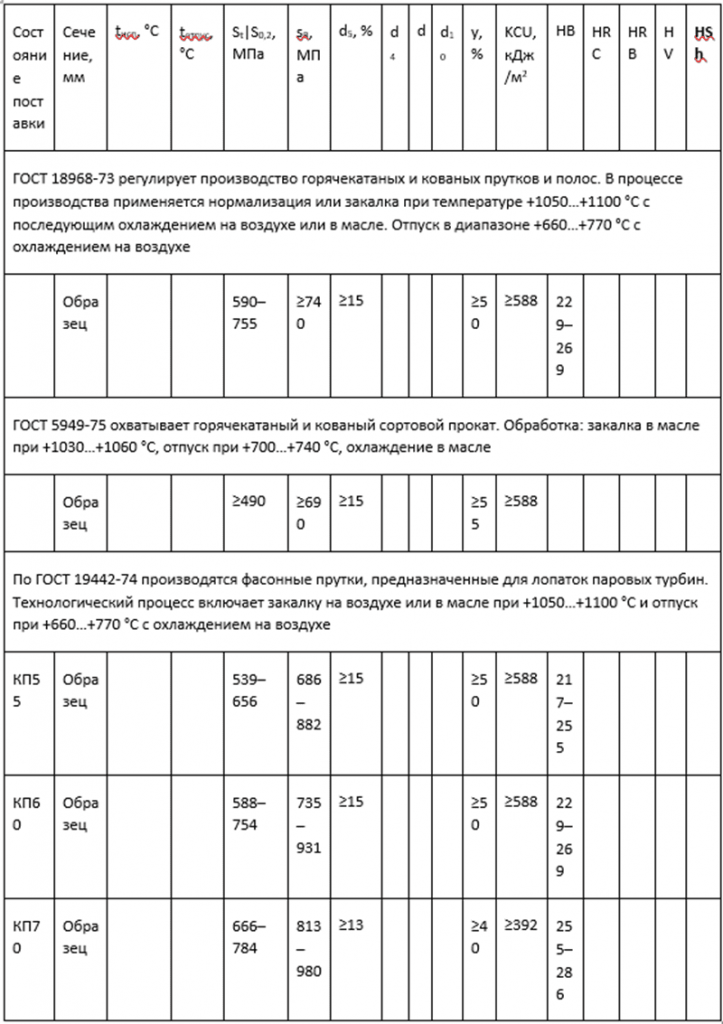

Механические характеристики прочности сплава 1Х11МФ при температуре +20 °С
Физические характеристики сплава 1Х11МФ
Технологические характеристики стали 1Х11МФ
Этот материал обладает пониженной свариваемостью.
Читайте также: Титановые сплавы: виды, свойства, маркировка
Дополнительные сведения о сплаве 1Х11МФ
- АСЗ определяется как критическая точка.
- Температура плавления составляет +880 °С.
Химический состав сплава 11ХФ
Сталь 11ХФ относится к категории металлических сплавов с основным компонентом в виде железа (Fe), концентрация которого не опускается ниже 96 %. В составе этого материала присутствуют: углерод, хром, марганец, ванадий и кремний. В таблице химического состава указаны нормы на содержание примесей согласно ГОСТ 5950-2000.
Химический состав стали 11ХФ:
Расшифровка стали 11КП
11КП – качественная углеродистая конструкционная сталь, которая отличается отличной свариваемостью. Для сварки не требуется ни предварительный подогрев, ни термическая обработка после сваривания.
Методы сварки: ручная и автоматическая дуговая, под слоем флюса и в среде защитных газов, контактная точечная и электрошлаковая.
Материал не проявляет чувствительности к флокену и не имеет тенденции к хрупкости в отпускном состоянии.
Показатели обработки резанием в горячекатаном виде характеризуются следующим образом: при твердости HB 99-107 и пределе прочности σв = 450 МПа коэффициент ударной вязкости составляет 2,1 для твердых сплавов и 1,6 для более стойких материалов.
Материал, не проходящий термическую обработку после нормализации, применяется в производстве таких элементов, как шайбы, втулки, вилки, проушины, тяги, различные прокладки, электросварные трубы, элементы облицовки кузова, станки и другие детали, которые не испытывают значительных нагрузок.
Для этих изделий важны высокая пластичность при эксплуатации в условиях температуры от -40 до +450 °С и отсутствие давления. Ковка деталей осуществляется в температурном диапазоне от +1250 до +800 °С, а охлаждение проходит на воздухе для изделий с сечением до 300 мм.
Декодировка маркировки стали 11КП: качественные углеродистые конструкционные сплавы производят в конвертерах или мартеновских печах. Наименование этих видов соединений начинают со слова «Сталь». Две следующие цифры отражают средний процент содержания углерода, выраженный в сотых долях.
В маркировке число 11 соответствует 0,11 % углерода. Символы после цифр показывают уровень декарбонизации: «КП» – кипящая сталь.
Кипящие типы наиболее доступны по стоимости, однако их предел хладноломкости превышает аналогичный показатель у спокойных сортов на 30–40 %. Сталь 11КП относится к категории конструкционных малоуглеродистых качественных марок, содержит 0,11 % углерода, произведена методом кипящей разливки.
Содержание неметаллических включений в стали 11КП должно соответствовать следующим нормам: линейные оксиды не выше трех баллов; сульфиды – не превышать трех баллов. Разрешается присутствие сульфидов до четырех баллов на отдельном образце.
Критические значения температуры для стали 11КП
Механические характеристики стали 11КП
Физические характеристики стали 11КП
Технологические характеристики стали 11КП
Сравнение стали Х11Н8Д20-Пр и Ni-resist
Добавление хрома и никеля привело к созданию материала с улучшенными прочностными, пластическими и антикоррозийными свойствами по сравнению с «Нирезистом».
В процессе изготовления чугуна «Нирезист», который обычно применяется в изготовлении насосов с повышенной износо- и коррозионной стойкостью, отсутствие добавления хрома обусловлено технологическими ограничениями, так как элемент может выгорать при использовании стандартных методов получения материала.
Различия в составе легирующих добавок между Х11Н8Д20-Пр и «Нирезистом»:
Характеристики строительных типов стали зависят от общего количества содержащихся в них элементов легирования (никеля, хрома, меди).
В составе материала Х11Н8Д20-Пр массовая доля Ni и Cr находится в пределах 14–19,5 %, что близко к показателям материала «Нирезист» (15–20 %).
При этом общее количество элементов, повышающих коррозийную устойчивость, с учетом меди в порошковом материале Х11Н8Д20-Пр достигает 30–44 %, что значительно превышает аналогичные значения у «Нирезиста» (20,5–27,5 %).
Описание и свойства стали 11Х11Н2В2МФ
Сталь 11Х11Н2В2МФ, обладающая жаростойкостью, принадлежит к мартенситному типу и отличается высоким содержанием легирующих элементов.
Характеристики сплава 11Х11Н2В2МФ
- Долговечность. Материал продолжительное время сохраняет свои качества при соблюдении эксплуатационных требований.
- Замедленная ползучесть. Это свойство позволяет эффективно противостоять деформации при высокой температуре.
- Устойчивость к коррозии. Сталь может использоваться в условиях воздействия агрессивных сред.
Использование сплава 11Х11Н2В2МФ
Сталь 11Х11Н2В2МФ, обогащенная никелем, применяется для производства компонентов, работающих при температуре до +600 °С (диски, сварочная проволока, кольца, электроды и прочие детали).
Химический состав стали 11Х11Н2В2МФ
Сплав 11Х11Н2В2МФ состоит преимущественно из железа, обогащенного добавками хрома, никеля и вольфрама. Они способствуют повышению эксплуатационных характеристик материала для промышленного использования.
Содержание элементов в сплаве:
- Железо (Fe) – основной компонент.
- Хром (Cr) – 10.5–12 %.
- Никель (Ni) – 1.5–1.8 %.
- Вольфрам (W) – 1.6–2 %.
- Молибден (Mo) – 0.35–0.5 %.
- Ванадий (V) – 0.18–0.30 %.
- Углерод (C) – 0.09–0.13 %.
- Медь (Cu), марганец (Mn), кремний (Si) и титан (Ti) содержатся в максимальном объеме 0.3 %, 0.6 %, 0.6 % и 0.2 % соответственно.
- Сера (S) и фосфор (P) встречаются в количестве до 0.025 % и до 0.03 %.
Сталь 11Х11Н2В2МФ по ГОСТ
- Круг горячекатаный – ГОСТ 2590-88.
- Квадрат горячекатаный – ГОСТ 2591-88.
- Круг и квадрат кованые – ГОСТ 1133-71.
- Полоса горячекатаная и кованая – ГОСТ 4405-75.
- Полоса горячекатаная – ГОСТ 103-76.
- Шестигранник горячекатаный – ГОСТ 2879-88.
- Круг калиброванный – ГОСТ 7417-75.
- Квадрат калиброванный – ГОСТ 8559-75.
- Шестигранник калиброванный – ГОСТ 8560-78.
Почему следует обращаться именно к нам
Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.
Наши производственные мощности позволяют обрабатывать различные материалы:
- цветные металлы;
- чугун;
- нержавеющую сталь.
При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.
Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.
Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.
Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.
Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.
Часто задаваемые вопросы о стали Х11
Что за сталь 15х11МФ?
Высоколегированная жаропрочная сталь используется для изготовления турбинных лопаток, поковок, бандажей и других деталей, которые постоянно эксплуатируются при температуре до +560 °С. Сплав относится к мартенситному классу. Окалина образуется при температуре +750 °С.
Как правильно расшифровать марку стали?
Разбор маркировки стали 11Х11Н2В2МФ-Ш (ЭИ962-Ш): Х11 – хром, примерно 11 %; Н2 – никель, около 2 %; В2 – вольфрам, приблизительно 2 %; М – молибден, меньше 1,5 %; Ф – доля ванадия не превышает 1,5 %.
Что означает буква X в маркировке стали?
Символ «Х» обозначает легированные типы стали, за исключением быстрорежущих, содержащие как минимум один легирующий элемент в количестве свыше 5 %. HS означает быстрорежущие сорта. В маркировке стальных сплавов, кроме быстрорежущих, первая цифра указывает на среднее содержание углерода, выраженное в массовых процентах и умноженное на 100. Каждый специалист, занимающийся металлообработкой, осведомлен о том, что такое «марка стали». Понимание этого термина дает возможность узнать о составе элементов и ключевых физических характеристиках, что важно для изготовления изделий из металла. Маркировка сплава производится с использованием цифр и букв. Это позволяет точно определить состав и количество химических элементов в нем. Основываясь на этих сведениях и знаниях о взаимодействии различных химических соединений с металлом, можно точно выяснить технические характеристики конкретной марки. Теперь вы знаете больше о стали X11 и ее вариациях. Надеемся, наша статья оказалась полезной.
