Титановые сплавы: виды, свойства, маркировка

О чем речь? Титановые сплавы отличаются повышенной жаропрочностью и коррозионной стойкостью. Кроме того, они парамагнитны и хорошо свариваются. Благодаря этим свойствам соединения нашли применение в различных сферах: от пищевой промышленности до авиации.

Что учесть? Титановые сплавы бывают разных видов. Классифицируются по легирующим добавкам, введенным в процессе производства. В соответствии с этим по-разному маркируются. Это важно учитывать при выборе и покупке титанового проката.

Характеристики титана и титановых сплавов

Титан, обозначаемый символом Ti и занимающий двадцать второе место в периодической таблице Менделеева, находится в четвертом периоде, в группе IV. Этот металл четырехвалентен в своих наиболее стабильных соединениях, по внешнему виду схож со сталью и встречается в земной коре чаще, чем медь, свинец и цинк.

В естественной форме титан представляет собой одноатомные молекулы, причем его атомная и молекулярная массы одинаковы и равны 47,867, то есть масса одной молекулы Ti или одного его атома в 47,867 раза превышает 1/12 массы атома углерода.

Титановые сплавы выделяются рядом ключевых характеристик:

1. Обладают выдающейся коррозийной стойкостью, превосходящей аналогичные показатели стали. Этот материал не подвержен разрушению под воздействием воздуха, морской воды, влажного хлора и множества других промышленных растворов и веществ, что делает его идеальным выбором для использования в химической, нефтяной и целлюлозно-бумажной промышленностях.
2. Благодаря своей легкости при сохранении высокой прочности и способности выдерживать экстремальную температуру титановые сплавы стали незаменимым материалом в авиационной и ракетостроительной отраслях, где требуются материалы, способные выдерживать огромные нагрузки.
3. Вдвое прочнее железа и в шесть раз алюминия, имеют предел прочности на растяжение от 300 до 450 МПа. Однако, применяя методы закалки, старения и добавления специальных элементов, прочность титановых сплавов можно повысить до 2000 МПа, при этом сохраняя характеристики даже при низкой температуре.
4. Показывают парамагнитные свойства, то есть в магнитном поле он не будет магнетизироваться или отталкиваться.
5. Теплопроводность довольно низкая (около 18 Вт/(м·К) при комнатной температуре) и увеличивается с нагреванием. Коэффициент температурного расширения в три раза меньше, чем у железа, и в 12 раз меньше, чем у алюминия.
6. Некоторые титановые сплавы демонстрируют отличные показатели пластичности при обработке в условиях высокой температуры, позволяя изготавливать из них разнообразные полуфабрикаты (листы, прутки, штампованные изделия и профили). Однако при механической обработке титановых сплавов могут возникать сложности.

Сочетание прочности и гибкости металла часто зависит от примесей, которые влияют на большинство его механических характеристик. Важную роль в определении структуры материала играют полиморфные изменения, особенно значимые при тепловой обработке изделий для достижения параметров, заданных на чертежах.

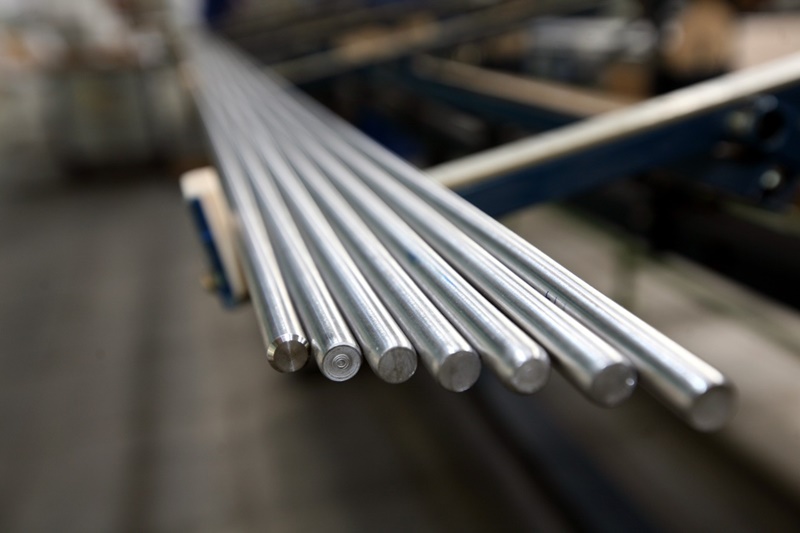

Производство титановых сплавов

В современной промышленности активно применяют титановые сплавы, в составе которых присутствуют алюминий, ванадий, медь и другие металлы, в том числе цинк, молибден, марганец, хром, циркон, олово. Однако важно контролировать содержание таких элементов, как кислород, водород и азот, которые называют примесями внедрения, в отличие от железа и кремния, являющихся примесями замещения.

Эти внедренные элементы могут сильно ухудшить пластичность титана, при этом даже минимальное присутствие этих газов – десятые и сотые доли процента – существенно снижает его способность к деформации без разрушения.

Спецификации соединений четко регламентируют уровень газов: в высокопластичном соединении ВТ1-00 допускается не более 0,1 % кислорода, 0,04 % азота и 0,008 % водорода, аналогичные строгие ограничения применимы ко всем типам титановых сплавов для обеспечения их оптимальных характеристик.

Для каждой легирующей добавки устанавливается определенный максимальный порог ее содержания. Строго контролируется также уровень газов в составе титановых сплавов. Например, доля алюминия не должна превышать 8 %, ванадия – 16 %, железа или вольфрама – 5 %, в то время как содержание молибдена может достигать до 30 % от массы соединения.

Особого внимания заслуживает алюминий, который выступает в качестве α-стабилизатора и играет важную роль в улучшении характеристик промышленных титановых сплавов, включая увеличение модуля упругости и прочности, а также снижение плотности и устойчивости к водородной хрупкости.

Добавление небольшого количества палладия (всего лишь 0,2 %) помогает повысить устойчивость соединений к коррозии, а бор, используемый в объеме 0,01 %, служит для измельчения зерен. Свойства титановых сплавов, включая химические, механические и физические характеристики, в значительной мере зависят от разнообразия легирующих добавок, которые улучшают жаропрочность, крепость и устойчивость к коррозии.

ГОСТ 17746-79 и 19807-91 строго определяют допустимые объемы и пропорции добавок, устанавливая требования к минимальному содержанию титана и предельным значениям для легирующих элементов. Например, в высокопрочном сплаве ВТ3-1 алюминия должно быть от 5,5 до 7 %, молибдена – от 2 до 3 %, циркония не более 0,5 %, хрома – от 0,8 до 2 %.

Виды титановых сплавов

Титановые сплавы разделяют на несколько главных видов:

• Конструкционные титановые сплавы, отличающиеся высокой прочностью и твердостью, что обеспечивает идеальное сочетание пластичности и устойчивости.
• Жаропрочные титановые сплавы, характеризующиеся повышенной твердостью за счет добавления специфических химических соединений, что повышает их устойчивость к высокой температуре, хотя и немного уменьшает пластичность.
• Соединения на основе определенных химических соединений. Такие титановые сплавы обладают меньшей плотностью и способностью конкурировать с никелевыми по жаропрочности при определенной температуре.

Титан сегодня активно применяется в строительстве и проектировании, хотя еще два века назад его относили к категории материалов, не подходящих для этих целей.

Маркировка титановых сплавов и химический состав

Согласно стандарту ГОСТ 19807-91 титан и титановые сплавы маркируются с применением комбинаций букв ВТ, ОТ, ПТ, где В, О, П обозначают наименование разработчика или изготовителя, а Т – титан. Каждому соединению присваивается уникальный порядковый номер, отражающий его химический состав.

• В – ВИАМ титан, его производством занимается Всероссийский научно-исследовательский институт авиационных материалов (ВИАМ), расположенный в Москве.
• О – Опытный титан. Является результатом сотрудничества ВИАМ с Верхнесалдинским металлургическим производственным объединением (ВСМПО), находящимся в городе Верхняя Салда Свердловской области.
• П – Прометей титан. Производит Центральный научно-исследовательский институт конструкционных материалов «Прометей», расположенный в Санкт-Петербурге.

Для титановых сплавов, помимо стандартной классификации, введены уникальные идентификаторы, отражающие их состав и характеристики.

Спектр маркировок титановых сплавов варьируется от технических образцов ВТ1-1, ВТ1-0 и ВТ1-00 с содержанием титана 99,3–99,9 % до разнообразных титановых губок с маркировками ТГ-90 и ТГ-Тв.

В ассортимент входят и специализированные литейные варианты: от ВТ20Л до ВТ5Л.

Дополнительные символы в наименованиях указывают на определенные модификации:

• «У» – означает улучшенный вариант;
• «М» – модифицированный;
• «И» – предназначен для особых целей;
• «В» – подчеркивает высокое содержание ванадия как ключевого легирующего компонента.

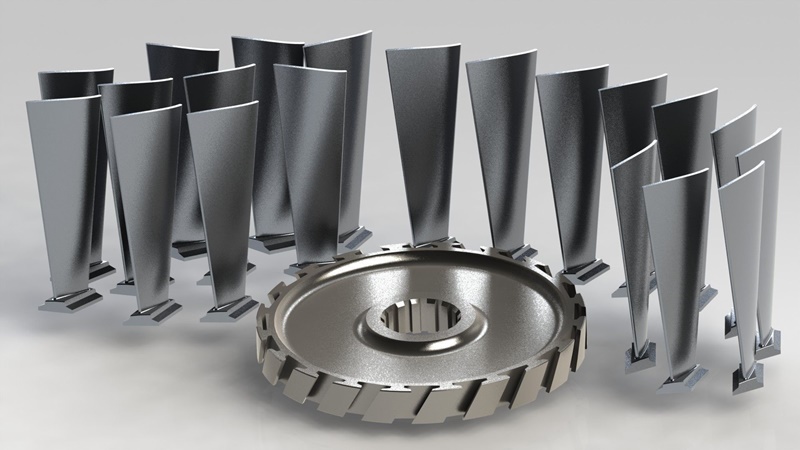

Сферы применения титановых сплавов

Благодаря своей легкости, прочности и способности служить долгие годы титан используется во многих индустриальных сферах:

• В авиационной и космической промышленности, а также в ракетостроении. Здесь из титановых соединений делают сложные пространственные конструкции, создают надежные элементы для критически важных компонентов и части двигателя. Отдельно стоит выделить использование титанового сплава с никелем в производстве космического оборудования.
• В судостроении. Материал незаменим при создании корпусов судов, компонентов насосов и систем трубопроводов. Применение титановых сплавов позволяет существенно уменьшить общий вес конструкции, тем самым улучшить маневренность и увеличить пробег. Высокая устойчивость к коррозии делает возможным эксплуатацию плавучих средств передвижения без необходимости в постоянной покраске, а корпус остается защищенным от ржавчины и разрушения в соленой водной среде на протяжении многих лет.
• В машиностроении. Титан необходим для производства как стандартного, так и уникального оборудования, используемого в энергетике, транспорте, легкой и пищевой промышленности, а также при производстве бытовой техники.
• В черной металлургии. Материал применяется для создания оборудования, предназначенного для сталеплавильных и ферросплавных производств, а также для коксохимических и металлургических предприятий.
• В цветной металлургии. Титан особенно ценится на предприятиях, работающих с кобальтом, никелем, магнием, кроме того, он используется в производстве меди, цинка, свинца и ртути.
• В целлюлозно-бумажной и пищевой индустрии. Титан обеспечивает отличную защиту оборудования против коррозии и соответствие строгим требованиям гигиены и безопасности пищевых производств.
• В медицинской сфере. Коммерчески чистый титан и Тi6-4Eli применяют для изготовления хирургических инструментов, как внутренних, так и внешних протезов, а также костылей и колясок для инвалидов.

Особенности обработки титановых сплавов

Чтобы улучшить эксплуатационные свойства титановых сплавов, применяют различные методы термической обработки, выбор которых зависит от их химического состава и предназначения изделия:

Отжиг

Применяют для получения гетерофазных структур с хорошей прочностью. Бывает нескольких видов:

• Рекристаллизационный, при котором температура обработки составляет от +520 до +850 °C. Сплавы с легирующими элементами нагревают еще сильнее в зависимости от типа продукции: для прутков, поковок и штамповок температура выше, чем для листового металла.
• Отжиг с фазовой перекристаллизацией, при котором температура установлена в диапазоне от +750 до +950 °C. Этот процесс направлен на уменьшение твердости, увеличение пластичности, улучшение зернистости и устранение структурной неоднородности сплава.

Закалка и старение

Используются с целью стабилизации метастабильных фаз через быстрое охлаждение. Первый способ не подходит для сплавов, где преобладает α-фаза, поскольку ключевые параметры такого процесса – это температура нагрева, продолжительность выдержки и интенсивность охлаждения.

Для разрушения метастабильных фаз, образованных в этом случае, применяют второй метод, который предполагает нагревание до определенной температуры ниже критической точки перехода с последующим охлаждением на воздухе.

Химико-термическая обработка титановых сплавов

Для повышения их антифрикционных свойств применяется азотирование и оксидирование, но довольно ограниченно. Первый способ значительно улучшает износостойкость и жаропрочность, в то же время уменьшая пластичность и другие механические характеристики. Окисление поверхностного слоя металла способствует увеличению износостойкости деталей без критического ухудшения их эксплуатационных свойств.
