Электронно-лучевая сварка: принцип работы, сферы применения технологии

О чем речь? Электронно-лучевая сварка – высокоточная технология соединения металлов в вакууме с помощью сфокусированного пучка электронов. Она обеспечивает глубокий проплав при минимальной зоне термического влияния.

Где применяется? Метод используется в аэрокосмической отрасли, медицине и приборостроении для работы с тугоплавкими металлами и сложными сплавами, где требуются исключительная чистота шва и точность.

Что собой представляет электронно-лучевая сварка

Создателем электронно-лучевой сварки (ЭЛС) стал немецкий физик Карл-Хайнц Штайгервальд, который предложил этот метод в 1958 году. Сегодняшняя версия технологии прошла долгий путь усовершенствований и стала одной из лучших техник для точного и чистого соединения металлических деталей. Такая методика широко применяется там, где важна максимальная надежность и качество швов.

Одним из ключевых факторов успешной работы является обеспечение полного вакуума. Это условие препятствует рассеиванию электронного луча, улучшая его эффективность. Кроме того, вакуумная среда надежно изолирует зону сварки от внешней, предотвращая негативное влияние атмосферного воздуха.

Высокая концентрация энергии в месте обработки металла дает возможность локально расплавлять материал, не перегревая соседние участки. Металл остается почти неизмененным, деформации минимальны, напряжения внутри изделия практически отсутствуют.

ЭЛС способна соединить разные виды металлов и сплавов, которые сложно обрабатывать обычными способами, например, серебро и медь с большой отражающей способностью, а также материалы с разной температурой плавления.

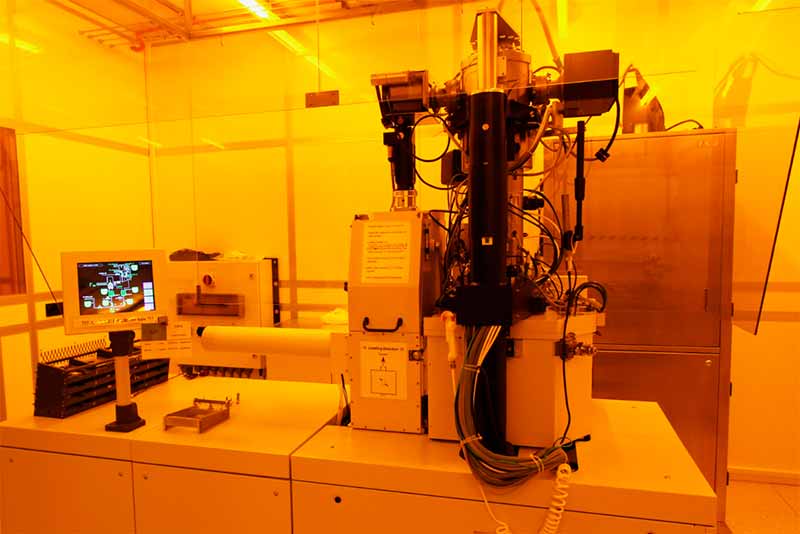

Преимущества и недостатки электронно-лучевой сварки

Преимущества сварки электронным лучом:

Высокая сосредоточенность теплоты

Теплота проникает не только на поверхность, но и внутрь металла, обеспечивая равномерный нагрев на определенной глубине. Электронный луч можно точно направить в точку размером от микроскопической (сотые доли миллиметра) до относительно крупной (5 мм), позволяя варить металлы разной толщины – от тонких листов до массивных заготовок с глубиной расплава до 20 см.

Такой точечный нагрев создает глубокие узкие швы, позволяющие сваривать особо твердые металлы типа вольфрама или тантала, а также хрупкую керамику. Локальное воздействие уменьшает область перегрева, предотвращая нежелательные изменения структуры основного металла.

Минимальные затраты тепла

При применении технологии электронно-лучевой сварки для достижения глубины проплавления требуется в несколько раз меньше тепловой энергии, чем при традиционных методах (например, электрической дуге). Это значит, что изделие подвергается меньшему воздействию высокой температуры, следовательно, снижается риск его деформации и перекоса.

Отсутствие загрязнения сварочной ванны газами

Напротив, в процессе сварки иногда происходит удаление газов из свариваемого металла, что улучшает его механические свойства и делает шов более качественным. Особенно это важно при работе с такими активными материалами, как ниобий, цирконий, титан и молибден. Высококачественный шов можно получить и на углеродистой, нержавеющей стали, алюминии, меди и их сплавах.

Несмотря на многочисленные преимущества, электронно-лучевая сварка в вакууме обладает определенными ограничениями и недостатками, которые влияют на целесообразность ее внедрения, себестоимость работ и эксплуатационные требования, поэтому важно учесть эти моменты заранее:

Высокие начальные вложения

Приобретение мощной установки электронно-лучевой сварки и вакуумных камер связано с большими затратами. Регулярное техобслуживание и периодическая замена комплектующих увеличивают общие издержки. По этой причине технология ЭЛС чаще всего применима исключительно для производства дорогих изделий либо специфичных проектов.

Необходимость в создании вакуума

Использование электронно-лучевой сварки возможно только в камере с вакуумом, что усложняет процесс и ограничивает применение методики. Подготовка к каждому рабочему циклу занимает дополнительное время, а на производстве требуются особые условия для поддержания состояния вакуума.

Ограниченный размер обрабатываемых деталей

Размеры заготовок, подлежащих сварке, зависят от габаритов вакуумной камеры. Если речь идет о крупногабаритных изделиях, потребуется использовать другой технологический процесс или создать специальные крупные камеры, что существенно усложнит логистику.

Требовательность к квалификации персонала

Управление системой электронно-лучевой сварки требует опытных операторов, прошедших специальное обучение управлению высокоточным лазерным пучком и работой с вакуумом.

Проблемы безопасности

Луч с высокой энергетикой генерирует потенциально опасное рентгеновское излучение, от которого необходимо защищать рабочие места и сотрудников. Организация мер безопасности требует значительных вложений и регулярного контроля, особенно при массовом производстве.

Сферы применения электронно-лучевой сварки

Технология электронно-лучевой сварки идеально подходит для работы с самыми капризными и требовательными к температуре металлами и сплавами. Основные отрасли, использующие такую методику, характеризуются повышенными стандартами качества готовой продукции, изготовленной из химически активных элементов. В качестве примеров можно назвать:

• цирконий;
• вольфрам;
• алюминий;
• титан;
• тантал;
• ниобий;
• молибден.

Такие решения активно применяются на заводах, где недопустимо подвергать продукцию значительному нагреву или это крайне нежелательно. Предприятия предъявляют высочайшие требования к прочности, внешнему виду и долговечности выполненных сварных соединений. Чаще всего сварочные комплексы создаются индивидуально, учитывая конкретные потребности заказчиков. Наибольшее распространение эта технология получила в авиационной и космической индустрии, машино- и приборостроении, энергетической сфере и множестве смежных отраслей.

Устройство электронно-лучевой сварки

Оборудование для электронно-лучевой сварки включает большое число взаимосвязанных механизмов и компонентов, выполняющих собственные задачи:

• Вакуумная камера. Представляет собой специальную емкость объемом около 20 м³, имеющую толстые стенки и ребра жесткости для предотвращения возможных деформаций. Она оснащена смотровыми окнами, позволяющими контролировать происходящие внутри процессы.
• Манипуляторы. Внутри камеры располагаются устройства, обеспечивающие перемещение рабочей головки и регулировку положения свариваемых деталей согласно требованиям технологического процесса.
• Универсальный вращатель. Используется для круговых сварок цилиндрических деталей, необходимых в некоторых случаях производственного цикла.

• Система создания вакуума. Установка оснащается вакуумной системой для поддержания нужного уровня разряжения в камере, необходимого для выполнения сварки.
• Электронно-лучевое оборудование. Аппаратура выбирается, исходя из требований проекта для конкретных задач.
• Место оператора. Рабочая точка предполагает наличие пульта управления всеми системами, монитора компьютера, а также видеосистемы, которая демонстрирует специалисту ход выполнения процесса внутри камеры в реальном времени.
• Автономная система охлаждения обеспечивает оптимальный температурный режим для всех узлов и агрегатов, исключая перегрев.

Таким образом, установка для электронно-лучевой сварки – это сложная инженерная конструкция, проектируемая специально под нужды каждого отдельного клиента. Создавать и обслуживать подобные установки способны только профессионалы высокого класса.

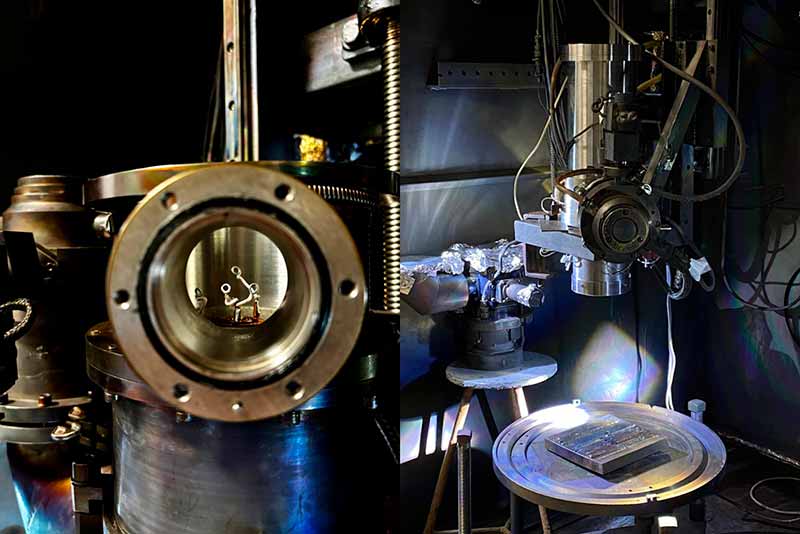

Принцип работы электронно-лучевой сварки

Принцип функционирования ЭЛС основан на конструкции электронно-лучевой пушки и колонны.

Процесс начинается с разогрева материала катода до состояния, при котором он испускает электроны вследствие своей термоэлектронной эмиссии. Затем образовавшееся электронное облако притягивается положительным зарядом анода, расположенного рядом, формируя мощный пучок под действием электрического поля.

Геометрия создаваемого луча регулируется специальной конструкцией сетки вокруг катода, которая формирует направление потока электронов. Через отверстие в аноде сформировавшийся поток покидает пределы пушки и направляется в сварочную зону.

Катод и формирующий элемент в двухэлектродной (диодной) пушечной схеме обладают равным электрическим потенциалом и обозначаются одним термином «катод». Однако в трехэлектродной (триодной) конфигурации, включающей катод, сетку и анод, потенциалы эмиттера и формировщика различаются, причем последний может иметь слегка пониженное отрицательное значение, что помогает регулировать интенсивность луча. Здесь формировщик именуется сеткой, а сам источник электронов – катодом (либо нитью накала).

Продолжив движение в сторону заготовки, поток постепенно увеличивается в размерах по мере прохождения определенного расстояния после выхода из пушки. Каждый электрон в пучке обладает небольшой боковой скоростью, обусловленной его тепловой энергией, а также испытывает слабое взаимное отталкивание от соседних электронов, что приводит к постепенному расширению луча.

Помимо этого, взаимодействуя с атомами и молекулами остаточного газа вдоль своего пути, электроны вызывают небольшие отклонения, хотя при низких энергиях, используемых в сварочном процессе, такие эффекты едва ощутимы. Зато при повышении уровня энергии электронные пучки начинают взаимодействовать с частицами сильнее, создавая эффект самоуплотнения и фокусирования.

Для компенсации естественного расширения луча его фокусируют в маленькую точку на поверхности заготовки с использованием электромагнитной линзы. Как видно из представленного ранее рисунка, сфокусированный луч сохраняет глубину фокуса на расстояние приблизительно 25 мм (около одного дюйма), поскольку углы расхождения и сбора потока сравнительно невелики.

Основные характеристики, определяющие мощность подачи энергии в зону сварки:

• ток луча: объем потока электронов, достигающих заготовки каждую секунду;
• напряжение ускорения луча определяет скорость передвижения электронов;
• диаметр точки фокуса: уровень концентрации луча на поверхности заготовки;
• скорость сварки: темп перемещения электронного луча или самой заготовки.

Современные коммерческие комплекты электронно-лучевой пушки и колонны позволяют развивать максимальное напряжение от 25 до 200 кВ и варьировать ток от 1 до 1000 мА. Лучи этих систем могут быть сжаты до размеров от 0,25 до 0,76 мм (примерно от 0,01 до 0,03 дюйма).

Максимальная выходная мощность таких аппаратов способна достигать 100 кВт, а показатель плотности мощности может доходить до 1,55×10⁴ Вт/мм² (10⁷ Вт/дюйм²). Эта величина сопоставима с показателями, получаемыми при лазерной сварке, и значительно превосходит значения, характерные для традиционного дугового сваривания.

Самая большая возможная плотность мощности, которую система электронно-лучевой сварки способна передать на деталь, отражает ее производственные способности. Данный показатель определяется наименьшим возможным размером сфокусированного луча и его максимальной мощностью (которая вычисляется путем умножения силы тока на напряжение).

Несмотря на создание экспериментальных образцов с мощностью луча вплоть до 300 кВт и плотностью мощности, превышающей 1,55×10⁵ Вт/мм² (10⁸ Вт/дюйм²), такие установки пока не нашли коммерческого применения.

При достижении плотности мощности порядка 1,55×10² Вт/мм² (10⁵ Вт/дюйм²) и выше электронный луч мгновенно проникает глубоко в твердый материал или стык, создавая полую паровую полость, известную как «замочная скважина», которая окружена жидким металлом. Во время продвижения потока по линии соединения жидкий металл растекается вокруг полости и застывает позади нее, формируя сварочный шов. При таком подходе формируется чрезвычайно узкая область термического влияния, а глубина проникновения значительно превышает ширину сварного соединения.

Угол наклона луча к поверхности заготовки влияет на итоговый наклон «замочной скважины» относительно этой плоскости, ведь электронно-лучевая сварка осуществляется путем образования направленным потоком замочной полости. Итоговая форма и размеры сварного металлического шва также зависят от угла падения луча.
