Эффективные методы наплавки металла

Зачем нужна? Наплавка металла – технология восстановления геометрии изношенной детали или улучшения ее изначальных физико-химических свойств. Часто это экономически гораздо более выгодно, чем производство новой запчасти.

На что обратить внимание? Существуют различные методики наплавки металла: лазерная, электродуговая, газоплазменная, индукционная, некоторые другие. Способ выбирается с учетом особенностей детали и требуемого результата.

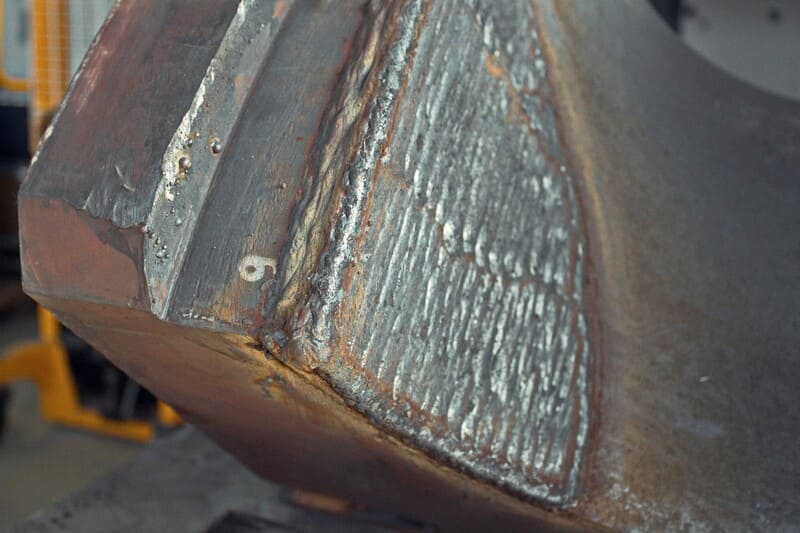

Суть технологии наплавки металла

Процедура наплавки заключается в том, что на металлическую поверхность направляется интенсивный источник тепла, вместе с которым подается присадочный материал. Последний плавится вместе с базовым, образуя текучую ванну. Остывая, смесь кристаллизуется, формируя новый слой. Характеристики данного пласта зависят от структуры и химического состава добавляемого вещества и обычно отличаются от свойств исходного металла.

Технология наплавки применяется для покрытия деталей слоем металла, который отличается от первоначального улучшенной прочностью, твердостью, а также устойчивостью к износу, коррозии, воздействию высокой температуры, кислот и к другим неблагоприятным факторам. Это позволяет значительно продлить эксплуатационные сроки изделий и сократить использование редких материалов для их производства.

Процесс активно применяется в ремонтных процессах для возвращения первоначальных размеров изношенным элементам, закрытия трещин и других дефектов. В некоторых случаях состав наплавленного слоя может быть идентичным основному металлу.

Это направление является разновидностью сварочных работ, опирающихся на аналогичные физические и технологические основы.

Используют разные методы наплавления для защиты и восстановления поверхностей, отличающиеся способами плавления и сварочными средами, включая электродуговую и газопламенную наплавку. Технология позволяет применять материалы с разнообразным химическим составом для укрепления рабочих плоскостей стальных конструкций, например, медь, бронзу, чугун, а также соединения на основе никеля, кобальта и хрома.

Процесс, проводимый с соблюдением правил наплавки металла, осуществляется таким образом, что расплавленный материал наносится в виде узких полос на поверхность, формируя единую сплошную металлическую пластину нужной толщины. В случае создания защитных слоев толщина может составлять доли миллиметра, а при восстановлении – до нескольких миллиметров.

Основные методы наплавки металла

Процессы наплавки металлов и сплавов варьируются по своей производительности и потреблению сварочных материалов на каждую единицу восстановленного сплава. Различные методы определяются уникальным балансом между качеством, производственными возможностями и экономической эффективностью.

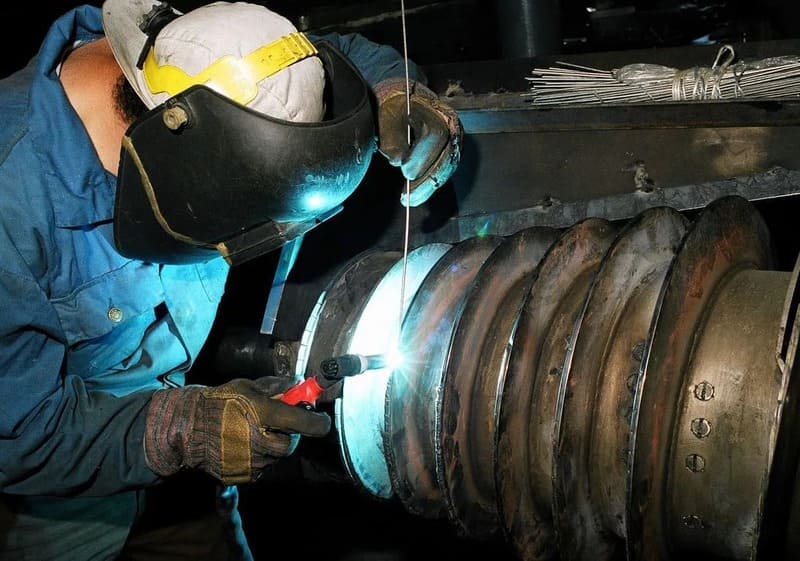

Электродуговая наплавка металла

Технология дуговой наплавки металла с использованием стандартного электродугового аппарата может осуществляться как в ручном режиме, так и в полуавтоматическом с автоматизированной подачей наплавочного материала в виде проволоки или порошка.

Этот метод широко применяется для ремонта и продления срока службы изделий, что ведет к значительной экономии затрат. Применение данного способа не требует сложного или дорогостоящего оборудования и подходит для работы с различными типами сплавов.

К минусам метода относится возможное перегревание детали, которое может привести к ее деформации, осложнения при обработке маленьких элементов, а также высокая цена флюса.

Вибродуговая наплавка металла с применением проволоки

В процессе наращивания используется вибрация электрода с частотой около 100 Гц и амплитудой от 0,3 до 3 мм. Вибродуговая техника особенно эффективна при восстановлении мелких цилиндрических деталей, таких как оси, валы и шпиндели. Основное преимущество этого метода заключается в минимальном тепловом воздействии на материал основы.

Однако среди недостатков отмечаются неоднородность структуры наплавленного слоя и риск выгорания легирующих элементов.

Газоплазменная наплавка металла

Базовая техника наплавки металла включает использование высокой температуры, которую достигают благодаря горению смеси ацетилена с пропаном или бутаном. Добавочный материал, представленный в форме проволоки или прутков, подается прямо в зону наращивания.

Этот метод требует предварительного подогрева основной детали. Такой вид металлообработки применяется для увеличения объема стальной или чугунной основы с использованием латуни и твердых сплавов. Основные преимущества включают улучшение износостойкости деталей благодаря формированию биметаллической поверхности.

Недостатки способа связаны с большой областью нагрева, что увеличивает вероятность возникновения напряжений и деформаций.

Плазменная наплавка металла

Плазменный метод применяется с использованием аппаратов, известных как плазмотроны. В качестве источника температуры выступает плазма, создаваемая специальной горелкой, достигающей температуры в десятки тысяч градусов. Подача присадочных материалов в рабочую зону осуществляется механически.

Этот метод широко применяется для улучшения коррозийной стойкости и повышения износостойкости мелких деталей. Преимущества включают высокую точность нагрева с минимальным термическим воздействием на окружающие участки, а также низкий уровень смешения присадки с основным материалом, что способствует получению наплавленных покрытий с желаемыми свойствами.

Однако среди недостатков способа выделяют ограничения на работу с тугоплавкими сплавами, такими как алюминий, бронза и никель; расширенную зону нагрева, которая делает его неподходящим для обработки мелких деталей; а также необходимость последующей обработки из-за волнистости получаемой поверхности.

Электрошлаковая наплавка металла

При электрошлаковом методе используют технику, где присадочная смесь в виде гранул нагревается с помощью шлаковой ванны. Зона наплавления, полностью погруженная во флюс, защищена от внешней среды.

В процессе работ шлак эффективно удаляется благодаря выделению газовых пузырей.

Тем не менее существенным минусом электрошлакового наплавления является его сложность: требуется специфическое технологическое оборудование, процесс не терпит прерываний, что может привести к крупнозернистой структуре шва.

Индукционная наплавка металла

Метод похож на принцип работы микроволновой печи. Чтобы добиться расплавления металла, поверхность детали экспонируется воздействию вихревых токов, создаваемых высокочастотным магнитным полем.

Над зоной работы, куда механически подаются присадочные материалы и флюс, размещается индуктор, выполненный в виде изогнутой медной трубы, по которой протекают токи высокой частоты.

Данная технология отличается относительно неглубоким проникновением тепла и высоким качеством финишной обработки поверхности. Особенно популярна эта методика в ювелирной промышленности и в сферах, требующих высокой точности.

К недостаткам можно отнести значительные затраты на электроэнергию, а также сложности при работе с неравномерно изношенными поверхностями.

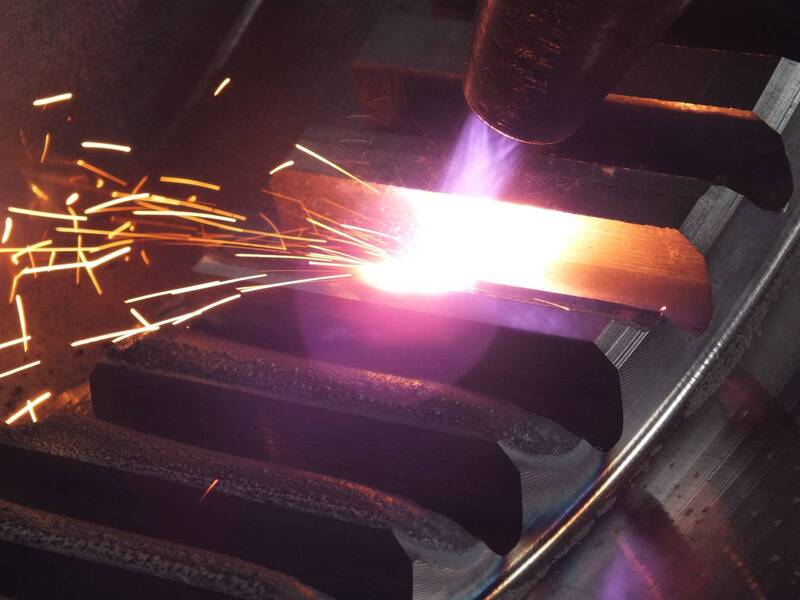

Лазерная наплавка металла

Лазерная наплавка металла осуществляется посредством сфокусированного луча лазера, который плавит металл. В нагретый таким способом воздушно-газовый поток вводится порошковая присадка, состоящая из соединений металлических соединений и флюса.

Этот высокотехнологичный процесс управляется с помощью компьютерной системы. В зависимости от заданных параметров качества и желаемых характеристик конечного продукта выбирается либо непрерывный, либо импульсный режимы наплавки.

Метод используется не только для восстановления, но и для улучшения поверхности деталей. Преимуществами данной технологии являются ограниченное термическое воздействие на обрабатываемую поверхность, малая степень смешивания наплавляемого металла с базовым материалом и точно контролируемое распределение энергии.

В то же время среди недостатков можно выделить повышенный риск образования трещин на наплавленных поверхностях, а также высокую цену на оборудование.

Электроискровая наплавка металла

В этом случае для плавления металла используются короткие электрические разряды, генерируемые электромагнитным осциллятором. Данный импульсный метод позволяет получать покрытия толщиной в микроны. Подобное покрытие отличается гладкой мелкопористой финишной поверхностью, эффективно удерживающей масло, что особенно важно для восстановления и увеличения износостойкости механизмов, подверженных трению.

Однако способ характеризуется не самой высокой производительностью и может отрицательно сказываться на усталостной прочности деталей.

Оборудование для наплавки металла

Аппарат для наплавки металла функционирует на основе аналогичных источников энергии и методов нагрева, что и традиционные сварочные агрегаты. Особенностью такого оборудования является наличие дополнительных устройств, которые обеспечивают точную подачу и равномерное распределение присадочных материалов на поверхность обрабатываемой детали.

Сварочные устройства часто адаптируют под универсальное наплавочное оборудование, дополняя их специальными приспособлениями и оснасткой.

В зависимости от формы обрабатываемых поверхностей специализированные наплавочные устройства подразделяют на категории: для плоских изделий, для деталей цилиндрической формы и для элементов со сложными контурами.

Более того, наплавочные установки, предназначенные для работы с крупногабаритными деталями, оборудуются системами предварительного прогрева изделий до температуры в пределах от +500 до +700 °С, что обеспечивает оптимальные условия для наплавки.

Контроль качества произведенной наплавки металла

Основным способом первичного контроля, проводимого согласно стандартам наплавки металла по ГОСТу, является визуальная проверка. Квалифицированный инспектор способен выявить внешние несоответствия, включая пористость, трещины, непроплавленные зоны и другие очевидные дефекты. Несмотря на свою очевидную простоту, этот метод критичен для начальной диагностики качества наращивания. Впрочем, существуют и другие, более точные методики проверки.

• Размерный контроль.

Использование таких измерительных инструментов, как штангенциркуль, микрометры и мерительные щупы, позволяет оценить геометрические отклонения от нормы, что особенно важно для точного соответствия чертежам и спецификациям.

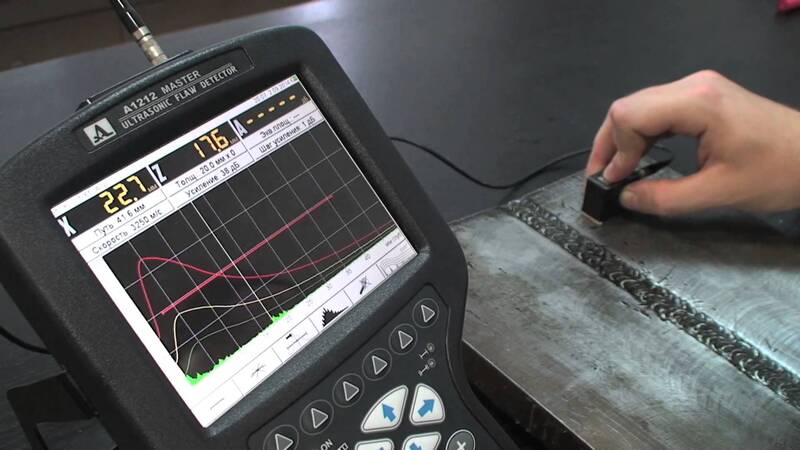

• Ультразвуковая дефектоскопия.

Метод ультразвуковой дефектоскопии использует звуковые волны для внутреннего обследования материала, выявляя такие дефекты, как включения, воздушные поры и недоплавы.

• Рентгенографическое исследование.

Эта техника включает в себя использование рентгеновских лучей для визуализации внутренней структуры материала. Рентгеновская диагностика обеспечивает обнаружение скрытых дефектов, которые невидимы при стандартном осмотре.

• Магнитопорошковый контроль.

Метод магнитного контроля работает по принципу создания магнитного поля вокруг проверяемой поверхности. Нанесенные магнитные порошки собираются в областях с такими несоответствиями, как трещины или пористость, что делает этот способ эффективным для выявления поверхностных и чуть более глубоких дефектов.

• Контроль твердости.

Этот процесс включает проверку механических характеристик наплавленного слоя.

Тестирование твердости используется для оценки качества применяемых материалов и их соответствия техническим нормам и стандартам.

• Металлографический анализ.

Металлография представляет собой анализ макро- и микроструктуры материала под микроскопом. Этот метод позволяет идентифицировать такие структурные несоответствия, как неоднородность фаз, вкрапления и другие микроструктурные изменения.

Плюсы и минусы наплавки металла

Технология наплавки предоставляет ряд значительных преимуществ по сравнению с другими методами обработки металлических поверхностей. Вот некоторые из них:

• Неограниченные возможности по размеру обрабатываемых изделий, что делает наплавку уникальной для обработки крупногабаритных объектов, в отличие от большинства других методов.
• Относительная простота механизмов и легкость транспортировки оборудования, что позволяет выполнять работы не только в цехе, но и на открытом воздухе.
• Эффективность процесса в плане производительности.

• Способность создавать металлические покрытия значительной толщины.
• Простота освоения процесса даже при меньших требованиях к квалификации операторов при использовании автоматизированных и полуавтоматизированных систем.
• Возможность применения износостойких покрытий на любом типе основного металла.
• Улучшение характеристик за счет комбинации с другими методами обработки, такими как плазменная закалка или азотирование, что позволяет дополнительно увеличить прочность и износостойкость обработанных изделий.

Недостатки:

• Неравномерные свойства наплавленных изделий, возникающие из-за особенностей состава и характеристик металла сварного шва по сравнению с плакированными изделиями.
• Ограниченные возможности по выбору комбинаций основного и добавляемого металлов по сравнению, например, с методами напыления. В частности, добавление титана на сталь может привести к образованию хрупкой интерметаллической прослойки на границе металлов, что делает такую комбинацию непрактичной.
• Неадекватный выбор параметров может вызвать излишнюю деформацию обрабатываемого изделия.

• Снижение качественных характеристик наплавленного слоя из-за взаимодействия с элементами основного металла может приводить к ухудшению таких свойств, как коррозийная стойкость и устойчивость к износу.
• Сложности при обработке мелких изделий или деталей осложненной формы. Процесс сопровождается оплавлением и перемешиванием слоев основного и добавляемого металлов в сварочной ванне, условия формирования которой становятся менее контролируемыми при работе с небольшими или сложными объектами.
