Гидрорезка: суть технологии, сферы применения

О чем речь? Гидрорезка – метод металлообработки, позволяющий раскраивать листовой металл, заготовки из чугуна, легированной стали. Отличается высокой точностью, универсальностью, не подвергает детали высокотемпературному воздействию.

Как выполняется? Гидрорезка осуществляется с помощью тонкой струи воды и абразива (мелкого песка). Эта смесь подается через сопло в зону контакта под высоким давлением и разрезает материал. Может осуществляться на станках с ЧПУ или настольном оборудовании.

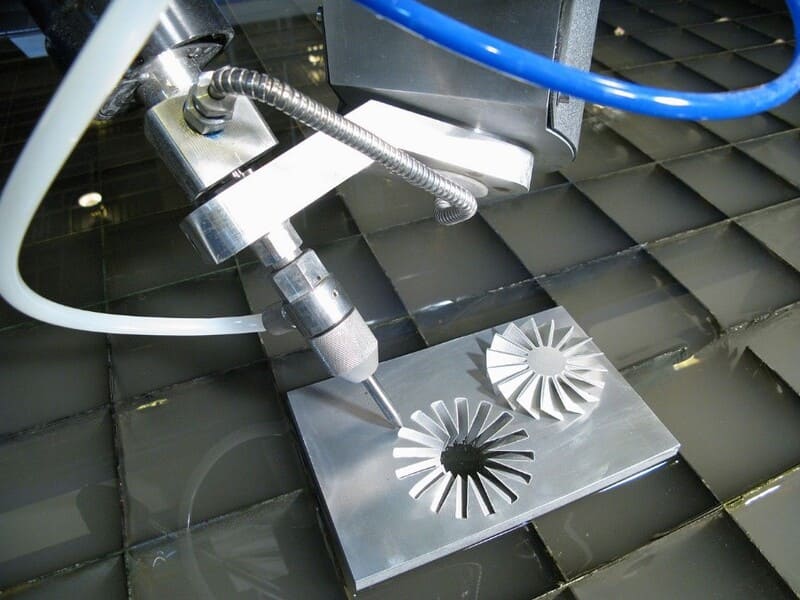

Что такое гидрорезка металла

Гидроабразивная резка представляет собой инновационную технику удаления материала, базирующуюся на использовании физического воздействия. Этот передовой метод включает использование мощного водяного потока под значительным давлением для разрезания разнообразных материалов; в некоторых случаях в струю добавляют абразивные частицы.

Одним из значимых преимуществ данной технологии является отсутствие нагрева во время резки, что выгодно отличает гидрорезку от других методов обработки.

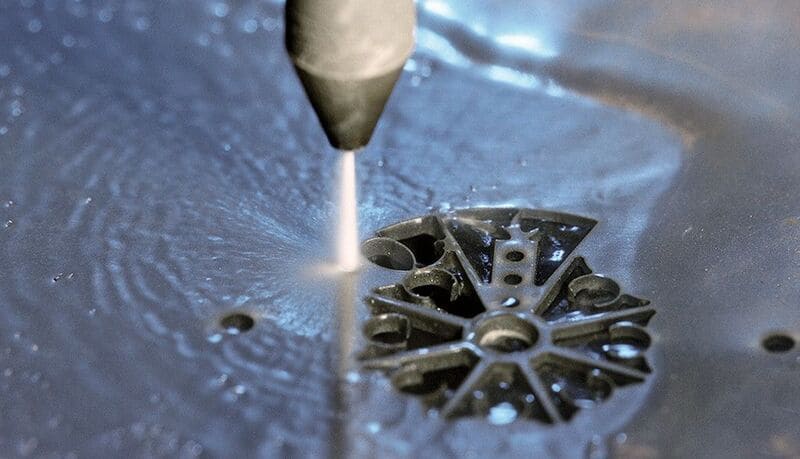

Сферы применения гидрорезки

Гидроабразивная обработка широко востребована и применяется в следующих областях промышленности:

• Автомобильная: проектирование прокладок, кузовных деталей и различных автозапчастей, предназначенных для постгарантийного сервисного обслуживания.
• Аэрокосмическая: разработка компонентов для летных и космических аппаратов, изготовленных из композитных материалов или легчайших металлов, таких как алюминий и титан.
• Архитектурные и отделочные работы: выполнение резки керамической плитки, керамогранита и облицовочных материалов для фасадов.
• Рекламная: производство вывесок, стендов и других конструкций, используя пластик и металлы.

• Электроника и приборостроение: резка печатных плат, создание корпусов для сложных электронных устройств.
• Машино- и станкостроение: производство автоматизированных систем и агрегатов, включая оборудование для металлообработки.
• Строительство: изготовление облицовочных, теплоизоляционных и изоляционных материалов, таких как сэндвич-панели, плитка, минераловатные рулоны и листы, вагонка, базальтовые плиты.
• Дизайн интерьеров и ландшафта: создание декоративных элементов, таких как скульптуры, статуи и ограждения с оригинальными формами.
• Производство инструментов: изготовление режущих, измерительных, монтажных инструментов и аксессуаров для них.
• Пищевая: высокоточная нарезка пищевых продуктов, включая рыбу, мясо, овощи, удобоваримые изделия, хлебобулочной продукции и колбасы после заморозки.
• Оборонная: резка и обработка различных материалов, включая потенциально взрывоопасные вещества, такие как углепластик, кевлар, а также обработка боеприпасов.
• Производство упаковки для самых различных отраслей промышленности.

• Целлюлозно-бумажная: изготовление обычного и гофрированного картона, а также рулонной и листовой бумаги для печатной продукции.
• Кожевенная: производство аксессуаров, одежды и других изделий из кожи.
• Обувное производство: раскрой материалов для создания обуви.
• Металлообработка: производство металлических заготовок для дальнейших производственных этапов.

Гидроабразивный метод позволяет выполнять резку:

• черных металлов и их сплавов: чугун, железо, различные марки стали (включая легированные, нержавеющие и конструкционные);
• цветных металлов и сплавов: никеля, магния, алюминия, меди, титана, латуни;
• стекла, включая его различные виды, такие как армированное, триплекс, стеклотекстолит и бронированное;

• бетонных и железобетонных конструкций;
• натурального и искусственного камня: мрамора, песчаника, гранита, сиенита, габбро, кварцита, травертина, сланца и др.;
• композитных и полимерных материалов, таких как поролон, полиуретан, пенопласт и пенополиуретан;
• керамических изделий;
• текстильных материалов любого типа;
• бумаги и картона;
• изделий из кожи;
• пищевых продуктов.

Гидрорезка позволяет с высокой точностью обрабатывать различные виды металлопроката, включая листы металла, швеллеры, трубы, прутки, балки, арматуру и уголки. Этот метод идеален для создания сложных и фигурных разрезов, а также надрезов на заданную глубину. Благодаря ему можно производить не только заготовки, но и полноценные изделия с аккуратно обработанными кромками, часто не нуждающимися в дополнительной обработке.

Этот метод особенно актуален в случаях, когда применение термической резки невозможно из-за риска перегрева, ведь высокая температура может быть опасной при работе с материалами, склонными к взрыву, плавлению, возгоранию или горению. Гидрорезка также отлично подходит для разрезания специфических материалов с волокнистой, пористой или многослойной структурой, таких как изоляционные и огнеупорные материалы, которые требуют осторожного подхода в обработке.

Преимущества и недостатки гидрорезки металла

Преимущества гидроабразивной резки заключаются в следующем:

• Универсальность. Технология демонстрирует потрясающую адаптацию, позволяя эффективно работать с самым разнообразным сырьем, таким как пластмасса, металлические сплавы, камень, стекло и композитные материалы. Благодаря этому гидрорезка востребована в разных отраслях, начиная от авиационной и заканчивая медицинской.
• Высочайшая точность. Современные управляющие системы обеспечивают резку с точностью до ±0,005 дюйма. Такая прецизионность дает возможность реализовывать сложные проекты, сохраняя строгие допуски и минимизируя отходы сырья.

• Отсутствие теплового воздействия. В отличие от лазерной, плазменной и газовой резок, гидроабразивный метод не генерирует тепло, что гарантирует отсутствие термической деформации материала. Это приводит к получению ровных краев, которые практически не нуждаются в доработке.
• Экологическая чистота. Процедура гидроабразивной резки безопасна для окружающей среды, так как не выделяет вредных паров и газов. Кроме того, используемые вода и абразивные материалы подлежат переработке, что способствует минимизации отходов и снижению негативного экологического воздействия.

Несмотря на многочисленные преимущества гидроабразивной резки, существуют и определенные недостатки, которые стоит учитывать:

• Хотя гидрорезка обеспечивает точность, ее скорость значительно уступает другим методам, особенно при взаимодействии с толстостенным или очень твердым сырьем. Процесс еще более замедляется при использовании абразивных материалов.
• Гидроабразивная резка показывает максимальную эффективность при работе с плоскими материалами. При обработке 3D-форм или объектов с неровной поверхностью лучше воспользоваться другими способами резки.

• Серьезные финансовые вложения в оборудование для гидроабразивной резки из-за необходимости приобретения дорогих насосов и систем фильтрации.
• Высокий шумовой фон, особенно при использовании абразивов. Это зачастую требует применения не только средств индивидуальной защиты слуха, но и дополнительных мер для оптимизации акустики в рабочей зоне.
• Регулярное техническое обслуживание оборудования. Замена сопел, уход за насосом и фильтрацией воды – все это увеличивает затраты. Кроме того, потребление абразивов и требуемая периодическая замена комплектующих могут со временем привести к существенным финансовым издержкам.
• Применение данного метода подразумевает обильное использование воды, что может вызвать затруднения в регионах с ее ограниченным наличием. Даже несмотря на возможность рециркуляции, объемы потребляемой жидкости остаются значительными.

Этапы гидрорезки металла

Основным элементом резки является струя воды, часто насыщенная абразивными частицами. Она проходит через тонкое сопло под колоссальным давлением и высокой скоростью, четко нацеливаясь на зону разреза.

Принцип работы гидроабразивной резки включает несколько ключевых этапов:

• Создание давления. Вода подается в систему посредством мощных насосов, создающих напор в диапазоне от 20 до 50 тысяч фунтов на квадратный дюйм, что эквивалентно примерно 9–27,2 т на 6,45 см².
• Фильтрация воды. Обязательная очистка устраняет примеси, предотвращая засорение сопла и снижая риск повреждения оборудования.
• Транспортировка. Вода под высоким давлением направляется по специализированным трубам к рабочей головке, где за счет повышения кинетической энергии преобразуется в быстро движущуюся, сфокусированную струю.
• Соединение с абразивом. Для резки твердого сырья используется камера смешивания, в которой возникающий вакуум втягивает абразивные частицы. Последние соединяются с водяным потоком и через сопло фокусируются на материале.

• Осуществление резки. Струя с абразивом или без него под высоким давлением и скоростью воздействует на материал, срезая его как с поверхности, так и за ее пределами.
• Удаление отходов. Под зоной резки находится система сбора, которая аккумулирует использованную воду и абразив. Последний может быть переработан, а вода очищена для повторного применения.

Устройство станка для гидрорезки металла

Современное оборудование для гидрорезки включает в себя пять основных элементов: насосную станцию, координатный стол, режущую головку, систему подачи абразива и пост оператора. Хотя производители могут вносить некоторые модификации и дополнения, базовая конструкция остается неизменной.

Насос выполняет важнейшую функцию в системе, обеспечивая необходимый напор воды. По мощности оборудование разделяется на две категории: работающее при давлении 4000 бар и 6000 бар. В последнее время на рынке появились более мощные помпы, но их использование ограничено, поскольку они оправданы лишь для специализированных задач и редко находят применение на большинстве предприятий, занимающихся обработкой металла и камня.

Системы прямого действия применяют тройной поршневой механизм для подачи воды через коленчатый вал. Жидкость поступает к режущей головке, где смешивается с абразивом в смесительной камере и направляется через фокусирующую трубку. Полученная смесь наносит удары со скоростью 1000 м/с, эффективно удаляя частицы материала.

Добавление абразива значительно усиливает эффективность водяной струи. Наилучшим считается гранатовый песок плотностью 80 mesh, обеспечивающий стабильность процесса за счет оптимальной твердости и размера частиц (0,25–0,45 мм).

Эта технология позволяет очень точно обрабатывать различные материалы, удовлетворяя разные производственные потребности.
