Как сделать распашные ворота: подготовка, этапы, важные нюансы, изготовление

Как сделать распашные ворота? Работа заключается в проектировании конструкции, выборе материалов (металл, дерево), установке опорных столбов и навеске створок с регулируемой фурнитурой. Важно учесть ветровые нагрузки и удобство эксплуатации.

Что учесть? Глубина бетонирования столбов должна быть ниже уровня промерзания грунта, а электропривод для автоматизации устанавливается одновременно с монтажом основы – это исключит переделки в будущем.

Подготовка к изготовлению распашных ворот

Ворота распашного типа являются классическим решением, их нередко выбирают для обеспечения удобного въезда на загородный участок.

Рассмотрим, как правильно сделать распашные ворота. Первым делом следует определиться с калиткой. Она может быть встроенной в полотно одной створки или являться самостоятельным элементом, расположенным рядом с конструкцией. Необходимо учитывать, что при установке отдельно стоящей двери потребуется заглубить в грунт не два, а три опорных столба.

Далее составляется основная схема воротной конструкции:

• Полотна ворот обычно закрепляют на петлях, зафиксированных на опорных столбах с помощью сварки. От стороны приваривания петель зависит направление открывания створок – наружу или внутрь.
• Створки ворот представляют собой каркас, изготовленный из стального уголка или профильной трубы, которой в последнее время отдается предпочтение из-за прочности и легкости материала.
• Каркас обшивается листовым железом, профнастилом или досками. Материал фиксируется на металлической основе саморезами.
• Ранее для изготовления распашных ворот использовали дерево. Каркас, выполненный из деревянного бруса, обшивали досками.

Важно не допускать чрезмерного утяжеления полотна ворот, так как это может привести к наклону или перекосу опор и проблемам с открыванием и закрыванием створок.

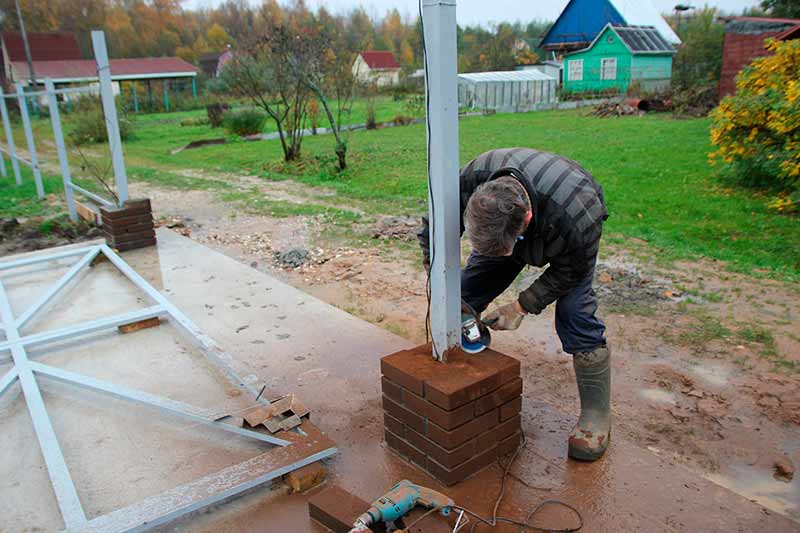

Установка столбов для монтажа распашных ворот

Для механических распашных ворот потребуются столбы размером 80х80 мм и толщиной стенки не менее 3 мм. Для легких материалов, таких как сетка рабица, достаточно столбов 60х60 мм с толщиной стенки 2 мм.

Существует несколько способов установки столбов для распашных ворот. Выбор зависит от типа грунта и веса конструкции. При плотной глинистой почве применяется метод забивания или бутирования. Фиксация конструкции с тяжелыми створками (например, из кованого или сварного металла) выполняется с помощью точечного бетонирования. Для рыхлой песчаной земли необходимо только полное бетонирование.

Так как автоматические распашные ворота являются достаточно массивной конструкцией, то при любом типе грунта следует остановить свой выбор на столбах 100х100 мм или 120х120 мм с толщиной стенки 4 мм, которые заливаются бетоном на всю глубину скважины.

Важно не только знать, как сделать распашные ворота, но и хорошо разбираться в основных способах установки столбов:

Забивание

Сначала выполняется бурение направляющей лунки диаметром 80 мм и глубиной до 1 м. После этого по центру отверстия в земле устанавливается столб и подбивается на глубину 20–30 см. В процессе забивания важно постоянно контролировать его вертикальное положение с помощью строительного уровня. Углубление заполняется извлеченным грунтом, который тщательно утрамбовывается.

Бутирование

Бурится лунка диаметром 200 мм и глубиной не менее 1 м. В нее устанавливается столб. Затем углубление полностью заполняется щебнем, смешанным с грунтом. Как и при забивании, осуществляется постоянная утрамбовка и контроль вертикального положения столба.

На сваях

Для свай с большим диаметром лопасти необходимо пробурить направляющую лунку глубиной не менее 0,5 м. После этого опора ввинчивается в грунт на глубину свыше 1,5 м. После окончания ввинчивания верхнюю часть трубы, на которой находятся технологические отверстия, следует обрезать. К ней приваривается оголовок – металлическая площадка для установки столба.

Сваи типа «шуруп» легко погружаются в грунт, поэтому для них, как правило, не требуется бурить направляющей лунки. Такая опора диаметром 57 мм не подлежит срезке. Столб устанавливается на нее сверху и приваривается одной точкой.

Для установки второго столба выполняются аналогичные действия. Он должен находиться на точно определенном расстоянии от первого. Разметка выполняется на этапе выкладки ворот.

Бетонирование

Выполняется бурение лунки диаметром 200 мм и глубиной 1,2 м. В центр углубления опускается столб и слегка подбивается. Затем через него в яму опускается армированная свая и заливается бетон.

В процессе работы необходимо следить, чтобы не нарушалась вертикальность столба.

Как сделать распашные вороты из профтрубы

Очень важно еще до начала установки конструкции определиться с шириной воротного проема. Стандартные показатели: ширина – 3-4 м, высота – 2 м. Однако возможны и другие значения. Все зависит от индивидуальных требований.

Рассмотрим, как сделать распашные ворота из профнастила и профильной трубы с сечением 60х30 мм и 30х20 мм. Чтобы изготовить такую конструкцию самостоятельно, необходимо иметь опыт работы с измерительными инструментами, сварочным аппаратом и болгаркой.

Размер створок равен половине ширины проема. Например, если воротный проем – 3 м, то каждая створка – 1,5 м. Между ними необходимо оставить небольшой зазор (примерно 1 см), который учитывается при креплении петель к столбам.

После того как размеры створок определены, переходим к изготовлению элементов конструкции. Трубу 60х30 мм нужно разрезать на восемь отрезков: четыре элемента длиной по 2 м и четыре элемента по 1,5 м.

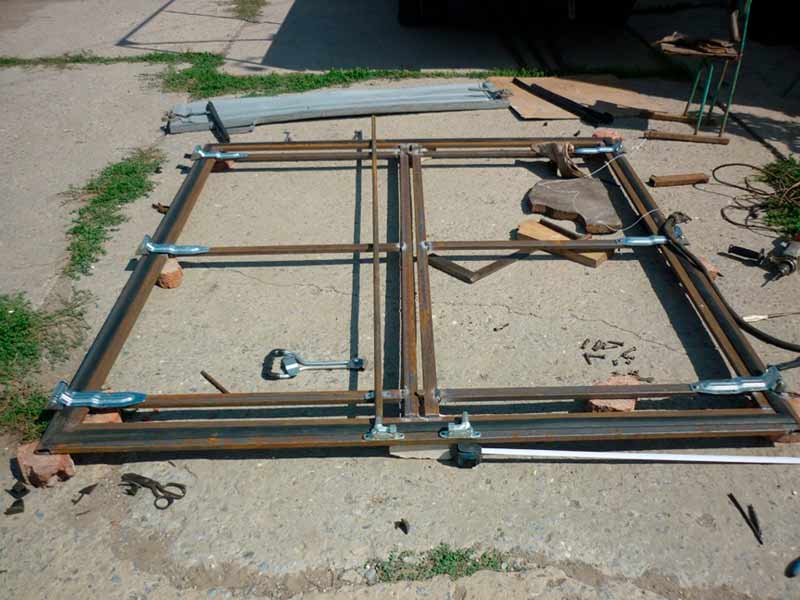

Теперь можно приступать к сборке створок. Монтаж выполняется только на ровной поверхности. Для ее подготовки обычно используют кирпичи или бетонные блоки, которые устанавливаются на грунт вокруг воротины в соответствии с разметкой. На этот помост укладывают части профилированной трубы соответствующих размеров, выставляя каждый элемент по горизонтали и используя при необходимости подкладки под блоки.

Когда все элементы конструкции разложены на созданной горизонтальной поверхности, следует их выровнять с помощью строительного угла. Чтобы проверить точность выполняемых работ, нужно измерить диагонали прямоугольника – они должны быть равными.

Далее проводятся сварочные работы. Элементы каркаса створок соединяют в зоне стыковки сплошным швом. После этого полотно переворачивают и выполняют сварку по оставшимся швам.

После измерения элементов, входящих в состав собранного каркаса створок, необходимо перенести полученные значения на профильную трубу 30х20 мм и с помощью болгарки вырезать отрезки нужной длины. Эти части можно приварить, если требуется усиление. В конце следует выровнять сварные швы с использованием шлифмашинки, а затем удалить окалины и ржавчину.

Кроме того, следует обратить внимание на два важных момента:

• Промежуточные элементы нужно крепить так, чтобы материал обшивки не выступал за пределы общего каркаса с лицевой стороны ворот. Данная рекомендация особенно важна при выборе толщины доски или профнастила.
• Для каждого профилированного листа следует установить не менее трех промежуточных труб: одну в центре и две по краям. Смежные профлисты должны плотно прилегать друг к другу с нахлестом в одну волну и таким же образом стыковаться на промежуточном элементе.

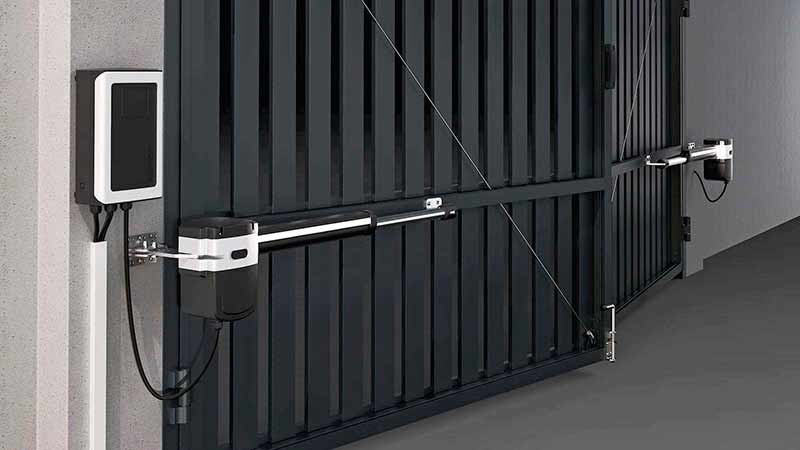

Как сделать автоматические распашные ворота

В комплекты для самостоятельного монтажа автоматических распашных ворот включены стандартные кронштейны и весь необходимый крепеж. Однако кабели, а также провода и гофры для их прокладки потребуется приобрести дополнительно.

Прежде чем рассмотреть, как сделать автоматические распашные гаражные ворота, ознакомимся с перечнем материалов, которые вам понадобятся:

• Моножильный кабель сечением 3х2,5 маркировки ВВГ или его аналоги, предназначенные для укладки подземной линии от электрического щита в доме. Так как вы будете прокладывать его не по поверхности грунта, а в траншее под землей, необходимо обеспечить надежную защитную оболочку. Оптимальное решение – использование ПНД-трубы или гофры тяжелого типа диаметром 25 мм.
• Гибкий морозостойкий трехжильный кабель для подключения каждого привода к блоку управления. Например, для этой цели подойдет марка КГтп 3х2,5.
• Двужильный кабель сечением не менее 1 мм, который прокладывается от блока управления к сигнальной лампе.
• Четырехжильные или двужильные слаботочные кабели типа «витая пара» (марки UTP или FTP). Понадобятся для соединения блока управления с фотоэлементами.
• Антенный коаксиальный кабель 50 Ом (маркировка RG58). Нужен для подключения к антенне, если она предусмотрена.
• Морозостойкая и устойчивая к ультрафиолетовому излучению ПНД-гофра диаметром 16 мм. Используется для того, чтобы скрыть все кабели при открытой прокладке.
• Автоматический выключатель номиналом 6-16А. Необходим для подключения электрической линии на щитке.
• Сальники-гермовводы: mg25 для гофры диаметром 16 мм и mg32 для гофры диаметром 25 мм. Требуются для ввода кабелей в корпус блока автоматики.

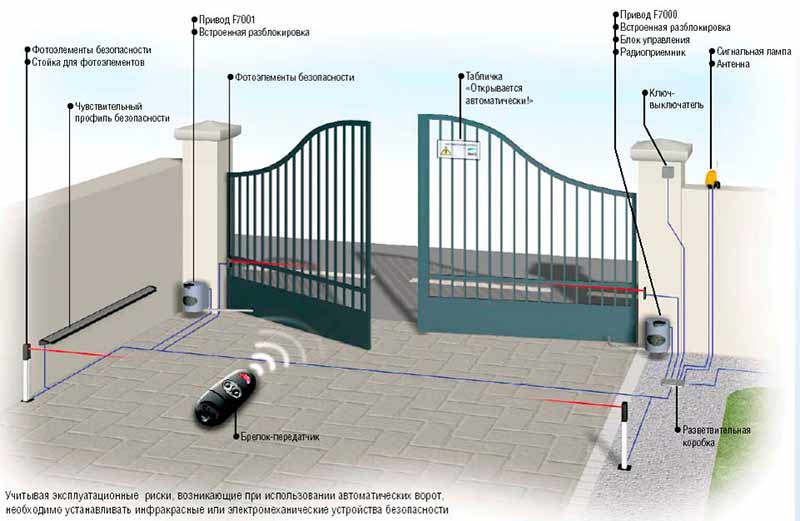

Еще до приобретения всех необходимых материалов следует определить местоположение блока автоматики, приводов и сигнальной лампы. А также рекомендуется продумать и нарисовать на бумаге схему монтажа проводки. Так вы сможете реально представить их маршруты и точно рассчитать необходимое количество проводов.

А теперь рассмотрим подробно, как сделать автоматические распашные ворота в гараж или для установки на загородном участке.

Как правило, блок автоматики монтируют рядом с воротами – на внутренней стороне столба или забора. Чтобы защитить его от неблагоприятного влияния окружающей среды, снега и дождя, корпус должен быть влагозащитным, а высота крепления – не менее 50 см. Важно помнить, что пластик не переносит прямых солнечных лучей, поэтому механизм лучше разместить с теневой стороны.

Высота установки приводов и фотоэлементов должна соответствовать уровню, на котором установлен блок автоматики, – от 50 см.

Датчики, оснащенные фотоэлементами, крепятся к столбам с небольшим отступом от линии закрытия ворот так, чтобы створки не перекрывали луч между ними.

Антенна и сигнальная лампа должны быть хорошо видны как с улицы, так и со двора, их следует установить на одном из столбов над воротами, лучше с той стороны, где находится блок управления. Такое решение не требует прокладки кабели под землей и способствует сокращению расходов на проводку от блока автоматики к лампе и антенне.

Подготовка электропроводки:

• Перед началом работ необходимо все обесточить.
• Проложить кабель от отдельного автомата с номиналом 6–16A, установленного на распределительном щите в доме, к месту расположения блока автоматики ворот. Потребуется вырыть траншею глубиной от 50 см и поместить в нее кабель, убранный в гофру или ПНД-трубу.
• Подвести кабели от блока автоматики к приводам в одной гофре с «витыми парами» к датчикам-фотоэлементам. Для этого также следует выкопать траншею и уложить в нее гофру с кабелями, направленными к столбу, который находится на значительном расстоянии от механизма автоматики.
• Когда в качестве опорного столба используется стальная труба, нужно просверлить два отверстия: одно – в нижней ее части, а другое – в средней. Через эти прорези пропустить кабели.
• Убрать в гофру, а затем довести до места назначения кабели от блока автоматики к антенне и сигнальной лампе. Если столбы каменные, то провода можно уложить в штрабах, а при использовании пустотелых опор – спрятать их в трубах. Также допускается открытая укладка кабелей посредством стяжек и монтажных скоб.
• Засыпать грунтом все траншеи и тщательно утрамбовать. Столбы всегда немного отклоняются, поэтому их нужно выровнять по центру и забетонировать площадку вокруг.

Если знаете, как сделать распашные ворота, и выполнили все работы правильно, то гофры с кабелями и проводами должны размещаться в нижней части блока автоматики. Всего должно получиться четыре гофры, а в трех из них будет находиться по два кабеля:

• электросеть 220 V;
• кабели к левому приводу и датчику с фотоэлементом;
• провода к правому приводу и датчику с фотоэлементом;
• кабели к антенне и сигнальной лампе.

Когда основная часть работ завершена, можно приступать к сборке всех элементов конструкции и их подключению к проводке.

Монтировать блок автоматики следует в строгом соответствии с инструкцией по установке:

• В первую очередь нужно разобрать сам блок и извлечь из него все внутренние комплектующие: трансформатор и основную плату. Корпус должен остаться пустым.
• В нижней части коробки необходимо просверлить несколько отверстий по количеству гофр с кабелями – в данном случае четыре.
• В подготовленные отверстия установить сальники-гермовводы и аккуратно затянуть. Затем закрепить корпус блока автоматики на стене или заборе. Тип крепежа должен соответствовать материалу поверхности: для дерева – саморезы по дереву, для металлического столба – саморезы по металлу, для бетона или кирпича – дюбели, которые вставляются в высверленные отверстия. Когда забор изготовлен из сварной 3D-сетки, корпус блока автоматики следует убрать в металлический уличный электрощит, который будет находиться с внутренней стороны ограждения.

• Поместить плату и трансформатор обратно в корпус.
• Вставить плату встраиваемого радиомодуля для управления брелоками в соответствующий разъем. Этот модуль включен в базовый комплект.
• Ввести в корпус через гермовводы все гофры с кабелями. Далее требуется удалить изоляцию с концов проводов и подсоединить их к соответствующим разъемам на плате блока автоматики. Для правильного подключения внимательно ознакомьтесь со схемой, которая приведена в инструкции по монтажу блока автоматики: в ней содержится вся необходимая информация.
• Закрыть корпус крышкой и обязательно закрепить ее шурупами, входящими в комплектацию. Это необходимо, чтобы предотвратить попадание воды в случае дождя.

Зафиксировать кронштейны для приводов на столбах и на створках. Выбор типа крепежа зависит от материала, из которого изготовлены столбы и воротины:

• К воротам из металла нужно сначала приварить монтажные пластины, а затем кронштейны.
• В кирпичных, бетонных или каменных столбах высверлить отверстия, в которые вставить дюбели и с помощью шурупов закрепить монтажные пластины с приваренными к ним кронштейнами.

Теперь можно приступать к установке приводов на кронштейны, регулировке концевых выключателей и подсоединению провода от блока автоматики к разъемам на приводе.

Далее рассмотрим, как сделать привод для распашных ворот.

Программирование автосигнализации и автоматики ворот имеет сходство, причем выполнить настройку последних даже проще. Для этого достаточно ознакомиться с прилагаемой инструкцией.

Способы настройки могут быть разными, это зависит от модели привода. Но в руководстве по монтажу, как правило, указаны две основные регулировки:

• Цикл работы – отрезок времени, в течение которого электрический ток подается на приводы и датчики с фотоэлементами. Оптимальный период должен быть на 10 секунд дольше максимального времени открытия или закрытия створок. Например, если воротины открываются или закрываются за 20 секунд, то рекомендуется установить значение 30 секунд.
• Режим автоматического закрывания – при активации этой функции створки ворот, открытые нажатием кнопки на пульте, закроются автоматически. Также возможно установить время задержки, в течение которого воротины останутся открытыми. В большинстве случаев его диапазон варьируется от 1 до 120 секунд.

И последний шаг. Расскажем, как сделать активацию радиобрелоков для всех, кто будет пользоваться гаражом или въезжать на огороженную территорию, когда распашные металлические ворота уже установлены. Процесс активации может зависеть от производителя. Чаще всего требуется одновременно нажать кнопки на блоке управления и брелоке или на активированном ранее и новом брелоках.
