Мачта освещения: конструкция и критерии выбора

О чем речь? Мачта освещения необходима для установки осветительного оборудования для покрытия большой площади. В этой ситуации не подходят обычные опоры, так как их высота не превышает 16 метров. Мачты могут достигать и 50 метров.

На что обратить внимание? Данные конструкции выполняются из металла или бетона, а также отличаются по типу короны – места крепления световых приборов. Короны также имеют свою классификацию по форме и мобильности.

Конструкция мачты освещения

В наружном освещении применяются две основные разновидности инженерных сооружений, предназначенные для размещения светильников и дополнительного оборудования.

Первая разновидность – это мачты освещения (стандартные осветительные опоры), высота которых достигает 16 м. Такие конструкции используют для решения большинства задач, однако они не подходят для размещения осветительных приборов на большой высоте и освещения обширных площадей.

Для установки светильников, прожекторов, а также устройств молниезащиты и коммутации на высоте до 50 м над уровнем грунта применяются прожекторные мачты освещения. В отличие от обычных опор, они характеризуются значительной высотой и повышенной прочностью.

Корпус металлической мачты освещения изготавливают из прочного стального листа значительной толщины, который в процессе производства сгибают, формируя многогранную конструкцию.

Главными особенностями, отличающими осветительные мачты и конструкции для связи от традиционных опор, являются:

• Увеличенная несущая способность. Мачты сконструированы таким образом, чтобы выдерживать значительный вес установленного оборудования и противостоять сильным ветровым нагрузкам. Благодаря этому одна такая опора способна удерживать гораздо больше приборов, чем стандартный столб.
• Значительная высота мачты освещения. Если максимальная точка обычных опор составляет 23 м, то здесь она может быть практически в два раза больше. Такие сооружения оптимальны для освещения крупных территорий минимальным количеством конструкций. Однако при проектировании следует убедиться, что световые потоки не будут затеняться деревьями или зданиями.

Фото: EyeEm / Freepik

• Монтаж мачты освещения с помощью анкерных элементов. Высокие и тяжелые мачты освещения закрепляются исключительно на анкерные болты, которые монтируются в фундамент из железобетона. Обычные опоры, помимо анкеров, могут быть установлены на хвостовик конструкции.
• Кабель прокладывается под землей. К мачтам кабельные линии подводятся исключительно таким способом. В свою очередь, среди опор встречаются силовые модели, позволяющие использовать воздушную прокладку кабеля с помощью самонесущих изолированных проводов и специальной арматуры.
• Мачта освещения может быть мобильной. Из-за большой длины корпуса мачты не подлежат транспортировке целиком на стандартном транспорте. Поэтому конструкция делится на сегменты длиной до 12 м, соединяемые телескопическим методом, что позволяет перевозить их на обычных полуприцепах.

Однако важнейшей особенностью таких конструкций является оснащение специальными устройствами для обслуживания, ремонта и замены оборудования, что позволяет обходиться без привлечения автовышек.

Имеется два подходящих решения:

• Лебедочная система подъема осветительной короны. Электрическая лебедка, установленная внутри корпуса мачты, опускает осветительную раму вниз по тросам для удобного технического обслуживания с земли. В рабочем состоянии рама закрепляется замками на вершине конструкции, освобождая стальные канаты от постоянной нагрузки. Управление замковым механизмом также производится снизу.

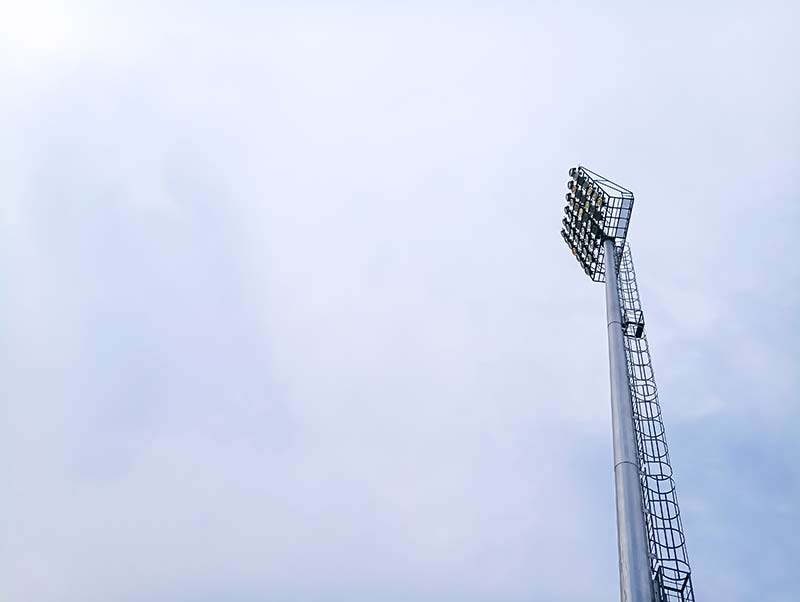

• Стационарная верхняя рама с лестницей и рабочей площадкой. Такая конструкция обладает более высокой прочностью и позволяет электрику подняться наверх по лестнице с защитной рамкой. На оголовке мачты предусмотрены огороженные площадки для безопасного проведения работ, а на особо высоких сооружениях через каждые 6 м монтируются площадки для кратковременного отдыха персонала.

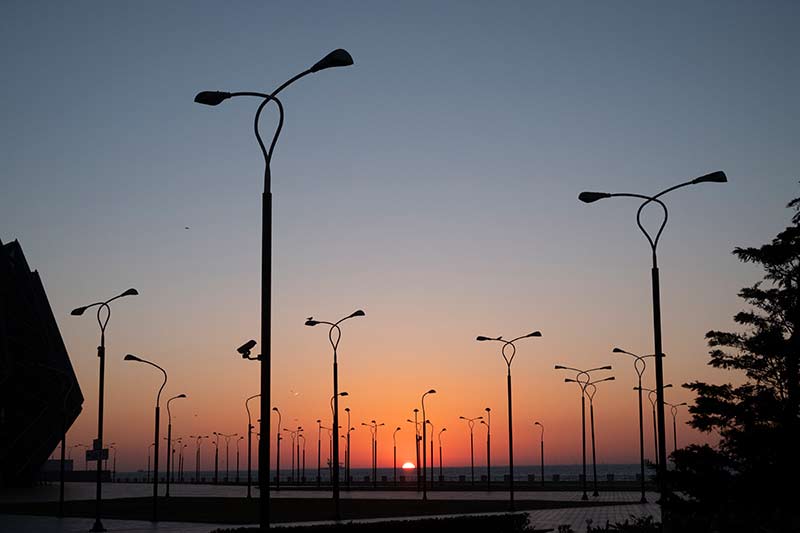

Классификация мачт освещения

При подборе осветительных мачт специалисты руководствуются особенностями места их установки и задачами, которые должны решаться с помощью данных конструкций. Конкретную модель выбирают после анализа соответствия характеристик опоры заданным параметрам осветительной системы.

Сегодня существует несколько способов классификации осветительных мачт:

По виду материала изготовления

Металлические мачты освещения чаще всего изготавливаются из стали, алюминия или чугуна. Алюминиевые конструкции выделяются своей легкостью и эластичностью, что значительно снижает ущерб при ДТП в сравнении с тяжелыми железобетонными аналогами. Металлические изделия устойчивы к погодным условиям, в том числе к жаре, влажности и ветровым нагрузкам.

Для защиты от коррозии металл покрывают специальным защитным слоем, что продлевает эксплуатацию до нескольких десятков лет.

Железобетонные мачты постепенно теряют популярность, поскольку они менее удобны в эксплуатации, более массивны и подвержены разрушению от коррозии. По конфигурации подобные конструкции могут быть трубчатыми, коническими или круглоконическими.

Тип стали выбирают в зависимости от климатических условий региона установки:

• 09Г2С (С345) – для районов с суровым климатом;
• Ст3 (С245) – для территорий с умеренными климатическими условиями.

Дополнительной мерой защиты от воздействия агрессивной среды является горячее цинкование (ГОСТ 9.307), значительно увеличивающее срок службы конструкции. Для придания эстетичного вида поверхность мачты окрашивается по палитре RAL.

По месту использования

Различают мачты:

• Уличного освещения: применяются для того, чтобы освещать городские пространства, парки, дворы и пешеходные маршруты.
• Садово-парковые: предназначены для освещения спортивных площадок, зон отдыха и детских игровых территорий.

Фото: KamranAydinov / Freepik

• Декоративные: отличаются оригинальным стилем и предназначены для оформления частных территорий и благоустройства ландшафта.
• Магистральные: устанавливаются вдоль автомобильных дорог, железнодорожных линий и на территории воздушных портов. Отличаются усиленной прочностью и долгим периодом эксплуатации, так как отвечают за безопасность перемещения транспорта и людей.
• Специального назначения: устанавливаются на крупных промышленных объектах, стадионах и вблизи важных государственных учреждений.

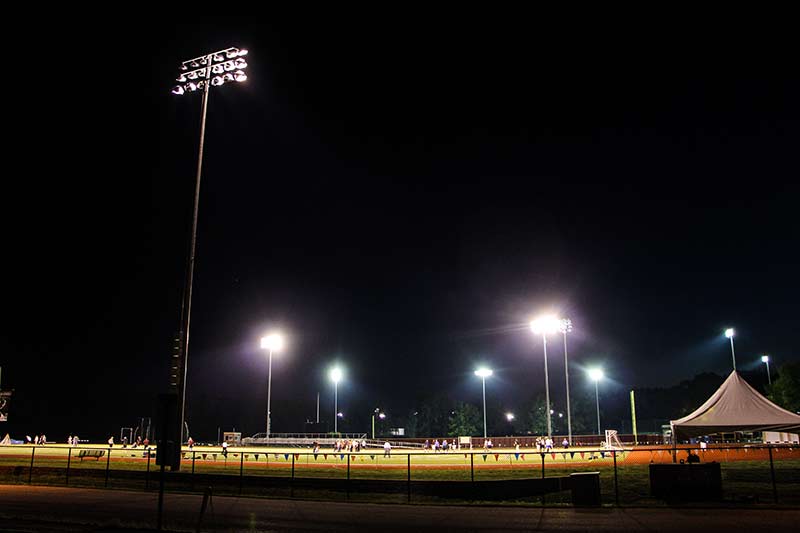

Варианты корон для мачты освещения

Верхняя часть осветительной мачты, известная среди специалистов как корона, представляет собой элемент конструкции, на который крепятся светильники.

В зависимости от геометрии и функционального назначения, такие приспособления могут различаться по своей форме и способу эксплуатации.

Конструктивные разновидности корон:

• однорядные (КТ) – обеспечивают линейное расположение светильников, чаще всего используются при необходимости акцентированного освещения;
• круглые симметричные (КР) – равномерно распределяют свет по окружности, подходят для освещения открытых пространств;
• квадратные с технической площадкой (ПКВ) – дополнены платформой, упрощающей обслуживание;
• Т-образные (ПТ) – оснащены горизонтальной балкой с рабочей площадкой, используются при необходимости освещения в двух направлениях;
• наклонные с рамой (ПКВ) – предназначены для установки большого количества осветительных приборов, обычно применяются на объектах с повышенными требованиями к световому покрытию.

Виды корон по типу эксплуатации:

Неподвижные (стационарные)

Такие конструкции монтируются жестко, без возможности опускания. Они предполагают обслуживание исключительно при помощи специализированной техники, например, подъемников. Чаще всего устанавливаются на промышленных и крупных инфраструктурных объектах. Распространенные обозначения: МГФ-СР – граненая фланцевая мачта со стационарной короной; ВМОН – высокомачтовая опора с фиксированной площадкой для светильников.

Стационарно-мобильные

Оснащены подвижным механизмом, который позволяет опускать корону до уровня встроенной технической площадки. Это облегчает замену оборудования и плановое обслуживание без привлечения автоподъемников. Подобная система часто используется на спортивных аренах, складах, транспортных узлах и аэродромах. Типичный пример – МГФ-СР-М.

Фото: EyeEm / Freepik

Полностью мобильные

Данный тип предполагает возможность опускания всей конструкции до почти наземного уровня (1,5-2 м от земли) с помощью тросовой лебедки. Такой механизм делает обслуживание максимально безопасным и удобным, особенно на объектах с ограниченным доступом. Подобные короны можно встретить на гольф-полях, в торговых зонах, на аэродромах. Обозначаются как МГФ-М или ВМО.

Световые приборы для мачт освещения

Выбор осветительного оборудования для мачт освещения напрямую зависит от конкретных требований к степени освещенности объекта – площади, интенсивности светового потока, энергоэффективности, а также условий эксплуатации:

• Прожекторы. Идеальны для направленного освещения. Часто применяются для акцентной подсветки фасадов зданий, спортивных арен и прочих объектов. Регулируемый угол наклона позволяет настроить свет точно по заданной траектории.

• Консольные светильники. Устанавливаются преимущественно на круглые короны. Способны создавать равномерное освещение по всему периметру. Конструкции предусматривают возможность регулировки наклона для адаптации под разные задачи.
• Газоразрядные лампы высокого давления. Сюда относятся натриевые, металлогалогенные и ртутные источники света. Их отличает высокая интенсивность и стабильность светового потока. Применяются, как правило, на больших производственных и транспортных объектах.
• Светодиодные (LED) системы. Отличаются энергоэффективностью, длительным сроком службы, разнообразием световой температуры и минимальной потребностью в обслуживании. LED-светильники активно вытесняют традиционные решения за счет своей экономичности и надежности. Считаются современным и технологичным вариантом освещения.

Грамотно подобранная система освещения – залог безопасности, комфорта и долговечности осветительных установок.
