Как правильно вязать арматуру для бетонного фундамента

Как правильно вязать арматуру? Для получения оптимального результата требуется соблюдение нескольких условий. Нужно должным образом сформировать каркас, подобрать максимально удобный для себя инструмент, найти подходящую проволоку и, конечно, овладеть соответствующей техникой.

На что обратить внимание? Существуют методики горизонтальной и вертикальной вязки арматуры, которые, хотя и не слишком значительно, но отличаются между собой.  Кроме того, получившиеся узлы можно усиливать разными способами.

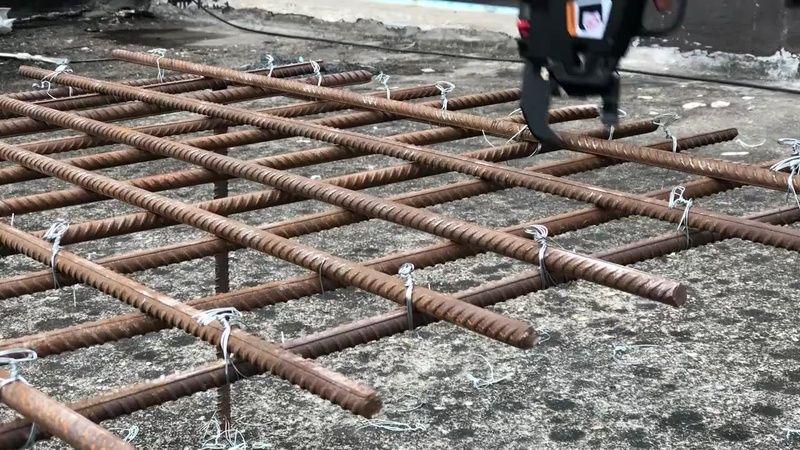

Преимущества армирования бетона

Чтобы повысить прочность и увеличить срок службы бетонных строительных конструкций, таких как фундаменты, перекрытия, стены, балки, сваи и стяжки, их усиливают с использованием композитной или стальной арматуры с рифленой поверхностью.

Укрепление бетонных конструкций с помощью арматуры значительно повышает их прочностные характеристики:

• На растяжение – бетон обладает высокой прочностью на сжатие, но слаб в условиях растяжения.
• На изгиб – бетонные балки и плиты часто подвергаются изгибающим нагрузкам. Арматурный каркас перераспределяет данные силы по всей конструкции, что предотвращает повреждения.
• На сдвиг – арматурные сетки и каркасы внутри бетона создают прочную связь между арматурой и бетоном, что помогает противостоять сдвигающим силам и повышает устойчивость всей конструкции.

Армирование способствует увеличению срока эксплуатации бетонных конструкций, предотвращая расслоение, появление трещин и других повреждений, вызванных нагрузками, деформациями или изменениями температур.

Чтобы правильно вязать арматуру для монолитной плиты и обеспечить её укрепляющую функцию, необходимо сформировать из неё прочную структуру (арматурный каркас), учитывая особенности и форму будущей постройки. Это достигается посредством связывания арматурных элементов.

Ключевым этапом в создании прочного плоского или пространственного каркаса из стержней является правильная вязка арматуры. Этот процесс предусматривает соединение отдельных арматурных стержней в каркас заданной конфигурации, что достигается посредством использования специальных проволочных связей или стяжек.

Конструкция каркасов в зависимости от типа фундамента

Плитный фундамент формируется из цельного горизонтального армокаркаса с равномерными по размеру ячейками. Для создания такой конструкции используются прутья с периодическим профилем. Когда толщина плиты составляет до 150 мм, применяют один слой арматуры для обеспечения прочности основания. В случаях, когда высота фундамента превышает 150 мм, необходимо использовать два слоя сетки. Их размещают друг над другом, соединяя с помощью стоек.

Армокаркас собирается из прямоугольных блоков, при этом поперечные элементы могут быть как гладкими, так и рифлеными, а продольные и вертикальные стержни обязательно должны иметь периодический профиль. Использование прутьев с неровным рельефом обеспечивает лучшее сцепление с бетонной смесью.

Свайный фундамент является разновидностью мелкозаглубленного ленточного основания, размещенного на сваях. Данный тип фундамента часто применяют на участках с сильно пучинистыми почвами или при высоком уровне грунтовых вод. Арматура здесь играет ключевую роль в создании замкнутого ростверка, который связывает оголовки свай и равномерно распределяет нагрузку от строения.

Для продольного армирования ростверка используются рифленые прутья, в то время как для поперечных и вертикальных элементов применяются гладкие стержни.

Способы соединения частей каркаса

Сварочный процесс требует особой аккуратности, так как в точках соединения арматура может утратить прочность. Это может привести к тому, что при усадке фундамента нагрузка окажется чрезмерной, вызвав образование трещин в бетоне и его разрушение.

Для вязки арматуры применяются следующие материалы:

• Проволока из низкоуглеродистой стали с диаметром 1-1,5 мм. Этот вид проволоки может быть как обожженным, так и необожженным. Первая обладает большей прочностью и гибкостью.
• Металлические скобы или скрепки, которые, тем не менее, не получили широкой популярности в строительстве и при создании фундаментов.
• Пластиковые монтажные хомуты. Хотя они и стоят немного дороже, их удобство заключается в наличии застежек-фиксаторов. Оптимальным выбором будут хомуты с металлическим сердечником, равные по прочности обычной проволоке. Обратите внимание на материал хомута — в его составе должен быть полиамид, чтобы изделие не ломалось при низких температурах зимой.

Для вязки можно применять различные инструменты, в зависимости от личных предпочтений и потребностей.

Инструменты для вязки арматуры

Для сборки каркаса необходим специальный инструмент, который можно выбрать в зависимости от удобства и бюджета.

Плоскогубцы. Работа с этим инструментом требует определенной ловкости. У тех, кто не имеет профессионального опыта, процесс монтажа каркаса с плоскогубцами может занять много времени и сильно утомить руки.

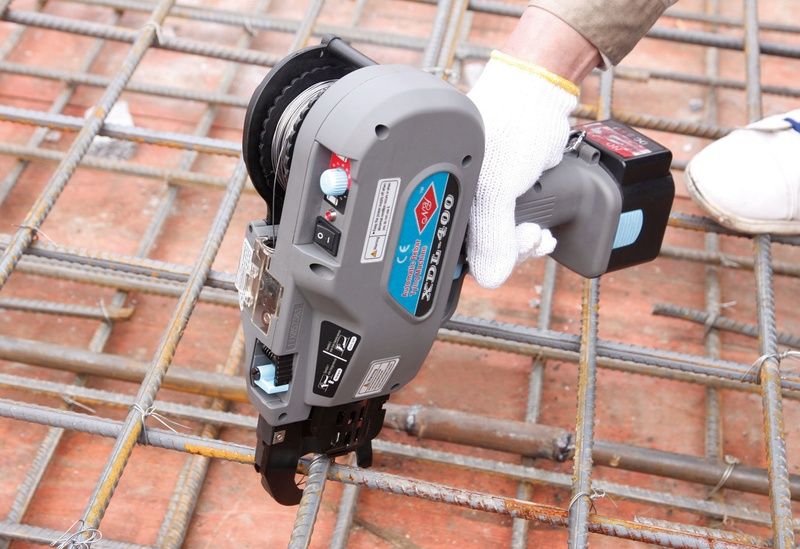

Вязальный пистолет. Аккумуляторный пистолет, специально предназначенный для вязки арматуры, значительно упрощает задачу. С его помощью сборка каркаса становится гораздо легче и быстрее.

Однако в условиях частного строительства использование этого инструмента может быть слишком затратным. Некоторые модели не всегда эффективно затягивают узлы, и проволока может путаться или неправильно наматываться. Кроме того, приближаться к узким пространствам с таким прибором бывает сложно.

Для работы требуется специальная проволока в катушках, которая стоит недешево; обычная проволока использоваться не может, иначе есть риск поломки пистолета. Использование этого устройства оправдано при больших объемах работ и в строительстве плитных фундаментов.

Крючки. Магазинные крючки доступны по низкой цене, но их легко изготовить самостоятельно за несколько минут. Можно согнуть гвоздь длиной 150 мм с помощью пассатижей, разобрать старый малярный валик, или изогнуть электрод диаметром 3–4 мм либо гладкую арматуру 8 мм. Еще один способ — преобразовать сломанный или ненужный мастерок в крючок, отломив или отрезав его лопатку и заострив рабочую часть на конус.

Главное преимущество покупного крючка — свободное вращение прутка внутри рукоятки, что существенно облегчает процесс вязки каркаса. Также существуют крючки с подшипниками, но они дороже стандартных моделей с втулкой.

Расчет необходимого количества расходников

Расчет общей длины арматуры

Определить, как правильно вязать арматуру  и рассчитать её количество — задача непростая.

Вначале необходимо определить, сколько метров арматуры потребуется для проекта. Рассмотрим это на примере плитного фундамента для кирпичного гаража площадью 24 кв. м (6 х 4 м). При высоте фундамента в 0,25 м будем использовать две сетки арматуры: одну для верхнего слоя и одну для нижнего. Размер ячейки каждой сетки составит 0,2 х 0,2 м, и они будут соединяться при помощи вертикальных стоек. В качестве материала выбрана рифленая арматура диаметром 14 мм.

Давайте рассчитаем, сколько отрезков с шагом 0,2 метра можно поместить вдоль и поперек фундамента, затем умножим полученное значение на два, так как у нас планируется установить две арматурные сетки. По длине (6 м) разместится 31 пруток, а по ширине (4 м) — 21 пруток. Таким образом, для обоих сеток потребуется: 6 / 0,2 * 4 * 2 + 4 / 0,2 * 6 * 2 = 480 метров.

Поскольку прутки будут накладываться друг на друга, на каждой сетке может потеряться примерно 5 метров, что в сумме составит 10 метров. Добавив эту величину к общему расчету, получим: 480 + 10 = 490 метров. Именно такое количество металлических прутьев потребуется для установки двух горизонтальных сеток.

Теперь определим, сколько металлических стержней понадобится для вертикальных стоек. Стойки должны располагаться так, чтобы оставалось по 5 см от нижней и верхней кромок фундамента, чтобы избежать их выступания из бетона после заливки. Количество стоек будет равно числу пересечений горизонтальных и вертикальных прутьев, что составляет 31 * 21 = 651 стойка.

Высота каждой вертикальной стойки составляет 0,15 м. Умножаем это значение на количество точек пересечения: 651 * 0,15 = 97,65 м. Округлив, получим 100 м — именно столько рифлёной арматуры нам понадобится для вертикальных стоек.

В общей сложности потребуется 490 + 100 = 590 метров.

Зачастую металлические стержни реализуют в килограммах. Чтобы преобразовать массу в погонные метры, можно воспользоваться специальными таблицами или калькуляторами.

Расчет общей длины проволоки

Теперь рассчитаем, сколько проволоки потребуется на вязку. Необходимо соединить два ряда сетки, каждый из которых имеет 651 точку пересечения. Для этого будем использовать отрезки проволоки длиной 0,3 м.

Таким образом, для нашего фундамента с двумя поясами потребуется: 651 * 0,3 * 2 = 390,6 м. Учтём небольшой запас и получим 400 м проволоки.

Итак, для плитного фундамента размером 6 х 4 м требуется 590 м рифлёной стержней для двух сеток и 400 м проволоки.

Для стержней диаметром 10-14 мм рекомендуется использовать проволоку диаметром 1,2-1,4 мм. Более толстая проволока (1,5 мм и выше) может быть неудобной для ручной вязки.

Правила вязки арматуры проволокой

Чтобы понять, как правильно вязать сетку из арматуры, начните с нарезки проволоки на куски по 30 см и сложите каждую часть пополам. Затем уложите арматуру внахлёст в соответствии с выбранной схемой.

Горизонтальная вязка

• Протяните проволоку за пересечение арматурных стержней.
• Зацепите петлю крючком.
• С помощью крючка согните петлю к остальным концам проволоки. Позаботьтесь о том, чтобы петля не оставляла большого запаса проволоки. Подтяните два конца так, чтобы петля слегка натянулась.

• Поместите концы проволоки на крючок.
• Объедините концы с петлей, закручивая крючок по часовой стрелке.
• Прокрутите крючок, следуя по часовой стрелке. Количество оборотов может варьироваться. Важно избежать как слишком слабой затяжки, так и чрезмерного натяжения, которое может привести к обрыву проволоки.
• Теперь можно извлечь крючок, и узел будет завершён.

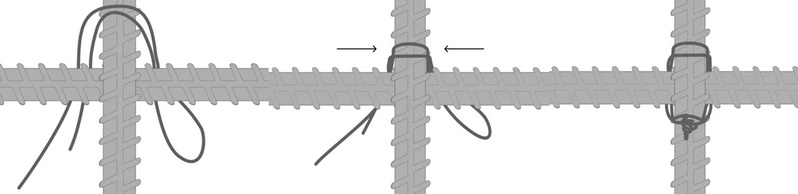

Вертикальная вязка

• Нарежьте проволоку на куски по 30 см и сложите их пополам, создав петлю на месте сгиба.
• Оберните петлю вокруг выступающей части вертикального стержня и вытяните концы вниз с обеих сторон под горизонтальный стержень.

• Плотно прижмите проволоку к арматуре пальцами, направляя оба конца с одной стороны и петлю с другой вперёд.
• Вставьте крючок в петлю, захватите концы и надёжно закрутите их, чтобы сформировать узел.
• Затем извлеките крючок.

Подобным образом можно выполнять вязку с использованием пассатижей и шуруповерта. Однако для первого опыта установки каркаса с шуруповертом рекомендуем работать под руководством опытных коллег. При работе этим инструментом существует высокий риск чрезмерного затягивания петли, что может привести к обрыву проволоки.

Советы по укладке каркаса

• Сначала выполняйте монтаж арматурного каркаса, а затем заливайте его бетоном. Установка арматуры в уже залитую бетоном опалубку недопустима, так как это приведёт к появлению пустот и ослаблению фундамента.
• Стандартное расстояние между узлами вязки составляет 25–30 см. Для дополнительного укрепления конструкции это расстояние можно сократить до 10 см. Меньше делать не следует, так как бетон не сможет равномерно заполнить ячейки и образуются пустоты, что может привести к разрушению фундамента.

• Избегайте использования арматурных стержней, которые были в эксплуатации ранее, для создания фундамента.
• Арматура не должна соприкасаться с опалубкой.
• Избегайте попадания масел и жирных веществ на металлический каркас, поскольку это ухудшит его сцепление с бетоном.
