Диаметр арматуры: таблица и советы по расчету

О чем речь? Диаметр арматуры – ключевая характеристика, определяющая не только цену всего арматурного проката, но и крепкость будущего фундамента.

Каким бывает? Выпускаются изделия диаметром в диапазоне 6–80 мм. В строительстве частных домов популярны 6, 8, 10, 14, 16, 18, 20 и 22 мм. Большие значения встречаются при возведении крупных объектов, например, для коммерческих целей.

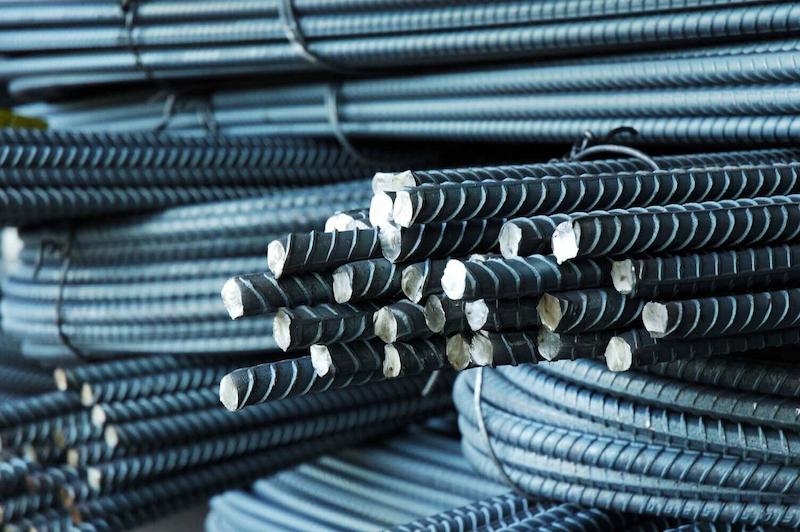

Кратко про арматуру

Стальная арматура – вид металлопроката, востребованный в строительной отрасли. Из нее изготавливают армирующие пояса, которые в дальнейшем заливают бетоном. Полученные железобетонные блоки используют для возведения зданий, строений и других сооружений.

Выбор подходящего стального каркаса и расчет его площади производятся, исходя из конкретных задач, для решения которых это необходимо. От того, насколько правильно он будет сделан, зависит надежность и эксплуатационные характеристики готового здания или железобетонной конструкции. Одним из основных параметров является диаметр металлической арматуры.

Как связаны диаметр и тип арматуры

Всю арматуру можно классифицировать по следующим критериям:

В зависимости от назначения она бывает:

• рабочей, усиливающей прочность ЖБИ, в которой основная нагрузка приходится на металлический пруток (эта группа представлена в основном продольной арматурой, размещаемой горизонтально в ленточных и вертикально в свайных фундаментах);
• распределительной, предупреждающей скопление излишнего напряжения в одной точке, помогающей равномерно распределить нагрузку на арматурный каркас (эта группа представлена вертикальной и горизонтальной поперечной арматурой, связывающей отдельные элементы металлического каркаса в единое целое);
• монтажной, поддерживающей арматурный каркас в процессе транспортировки, не позволяющей ему развалиться при заливке бетоном.

В зависимости от типа поверхности она может быть:

• рифленой, только она используется в качестве рабочей, поскольку ребра повышают сцепление арматурного прутка с бетоном;
• гладкой, выступающей в качестве монтажной, а также распределительной в слабонагруженных участках арматурного каркаса, может использоваться в качестве рабочей при создании декоративных элементов или объектов.

Диаметр рифленой рабочей арматуры всегда превышает этот параметр распределительной или монтажной. При этом разница может достигать 1 см.

Как измеряется диаметр арматуры

Обычно в сопроводительных документах можно посмотреть, какой у арматуры диаметр. При отсутствии документации определить его можно самостоятельно одним из двух способов. Оба они инструментальные, для первого понадобится рулетка, для второго – штангенциркуль:

Измерение с помощью рулетки

Измерить рулеткой, сколько составляет диаметр арматуры, достаточно сложно, особенно если речь идет о тонких стержнях с эллиптическим сечением. С помощью данного инструмента можно получить только приблизительное значение. При покупке стандартного стального каркаса следует после проведения замеров посмотреть характеристики арматурных прутков, найдя значения, наиболее приближенные к полученным результатам.

Измерение с помощью штангенциркуля

При помощи штангенциркуля можно получить более точные результаты. Замеры делаются в наиболее узком и в самом широком месте арматурных стержней. Полученные минимальный и максимальный диаметры арматуры сравнивают со значениями, приведенными в специальных таблицах ГОСТов. В них указаны наибольшие и наименьшие величины и поперечник соответствующего прутка. К примеру, если при измерении минимальное значение равно 15 мм, а максимальное – 18 мм, то диаметр стержня составит 16 мм.

Одну его ножку прижимают к одной кромке трубы, а вторую – к другой. По специальным указателям на измерительном приборе можно будет выяснить наружный диаметр трубы.

Штангенциркуль – универсальный измерительный инструмент с погрешностью до 0,1 или 0,01 мм, позволяющий определять внутренние и наружные размеры, а также глубину отверстий.

Чтобы вычислить внутренний поперечник, необходимо зажать между ножками штангенциркуля кромку трубы, а затем вычесть ее из внешнего диаметра.

Минимальный диаметр арматуры для фундамента

При строительстве малоэтажных жилых домов чаще всего допускают следующие ошибки:

• пользуются арматурой со слишком маленьким диаметром, к примеру, кладочными сетками по 3 мм, что отрицательно сказывается на надежности и прочности всей конструкции;
• применяют армирующий прокат со слишком большим диаметром (от 20 мм), что приводит к удорожанию материалов и усложнению строительства.

Названные ошибки могут быть вызваны и отсутствием в нормативных документах минимального допустимого диаметра стержней арматуры для конкретного случая. К примеру, в СНиП 52-01-2003 прописано, что при устройстве ленточных фундаментов необходимо использовать продольный стальной каркас с толщиной, определяемой по минимально допустимому сечению прутков по отношению к поперечнику самого фундамента. Однако данных о поперечных прутках в СНиП не содержится.

Вместе с тем, в строительной сфере разработаны внутриведомственные документы, в которых уточняются допустимые профильные размеры армирующего металлопроката. В приведенной ниже таблице указаны данные о рекомендуемых минимальных диаметрах арматуры для фундамента.

Таблица минимального диаметра арматуры (с учетом сферы применения):

Диаметр арматуры для ленточного фундамента

При выборе диаметра арматуры для возведения ленточного фундамента расчеты армирования выполняются, исходя из типа железобетонного фундамента.

Чаще всего используют:

• гладкую арматуру диаметром 6, 8, 10 мм;
• рифленую арматуру диаметром 12, 14, 16 мм.

Чем более крупное строение планируется возводить, тем больше должен быть поперечник используемого стального каркаса. Для строительства многоэтажных зданий применяют стержни с сечением 18 и 20 мм.

Как выбрать диаметр арматуры

Сложности с выбором подходящего диаметра арматуры возникают обычно у частных застройщиков, поверхностно знакомых со строительными нормами и технологиями. Рассмотрим алгоритм выбора на примере обустройства ленточного фундамента, который чаще всего применяется при возведении частных домов.

В соответствии с нормативными строительными документами площадь сечения используемых для армирования элементов должна составлять минимум 0,1 % от общей площади поперечного сечения ленты фундамента.

Рассмотрим на следующем примере. Требуется устройство ленточного фундамента с поперечным сечением 1 м в высоту и 30 см в ширину. После умножения этих величин получается общая площадь сечения, равная 3000 см².

Так как, согласно нормативным документам, диаметр используемой арматуры не должен быть менее 0,1 % от площади поперечного сечения всего фундамента, следует 3000 см² разделить на 1000. В результате деления получается 3 см². Именно такая площадь сечения должна быть у арматурных прутков, используемых при заливке фундамента, чтобы обеспечить готовой конструкции требуемую прочность и надежность. Такие габариты обеспечат четыре подобных приспособления, поперечник которых 10 мм, или шесть стержней арматуры диаметром 8 мм.

Аналогично рассчитывают диаметр арматуры и количество стержней для других типов фундамента или для изготовления плит и других железобетонных конструкций. При возведении частных жилых домов в основном используют армирующие элементы с сечением от 10 до 14 мм, определяя количество прутков на основе их сечения.

Особенности измерения диаметра армирующего проката

Необходимость в определении диаметра арматуры может возникнуть в случае определения соответствия металлопроката в конкретной партии предъявляемым к нему требованиям. Лучше всего выполнять измерения при помощи штангенциркуля, но при его отсутствии можно воспользоваться рулеткой. Однако следует иметь в виду, что в последнем случае точность замеров будет приблизительной.

Во избежание ошибок и недопонимания с поставщиками стоит разобраться в особенностях измерения размера сечения армирующих стержней. Следует иметь в виду, что арматура не относится к жестко калиброванным видам металлопроката, соответственно, на протяжении длины прутков их толщина будет незначительно варьироваться. Помимо этого, форма сечения не является правильным кругом, в большинстве случаев она представляет собой эллипс.

Поэтому чаще всего для определения диаметра арматуры в партии используют нормативные документы. Выполняя измерения при помощи штангенциркуля, следует определить минимальную и максимальную толщину в нескольких местах, а затем, воспользовавшись специальными таблицами, посмотреть, в какую группу входит данный металлопрокат.
