Как настроить сварочный полуавтомат: основные параметры и сложности

Как настроить сварочный полуавтомат? Не полагайтесь только на заводские настройки, так как в инструкции к аппарату все приведено упрощенно. Регулировать полуавтомат нужно под себя, отталкиваясь от свариваемого материала.

Что учесть? Регулируют напряжение, скорость подачи и вылет проволоки, полярность сварочного аппарата. Помимо этого, необходимо верно подобрать газовую смесь. И учтите, что в работе с полуавтоматом редко у кого все получается с первого раза.

Преимущества сварки полуавтоматом

Полуавтоматические сварочные аппараты представляют собой модификацию оборудования для ручной дуговой сварки. В отличие от последних, в полуавтоматах источником присадочного материала является специальная проволока, а для защиты сварочной ванны от контакта с атмосферным кислородом применяются специальные газовые смеси или чистые газы. Подача проволоки в зону плавления производится специальным подающим механизмом. Роль сварщика сводится к перемещению наконечника пистолета вдоль соединяемых кромок.

Качество сварки при работе полуавтоматом зависит от:

• мастерства и опыта сварщика;
• качества и функциональности сварочного полуавтомата, настроек;
• особенностей расходных материалов.

Сварка полуавтоматом выгодно отличается от ручного дугового сваривания штучными электродами (ММА):

• высоким качеством швов за счет защитной газовой атмосферы и отсутствия шлаков, образующих корку;
• более высокой скоростью и производительностью сварки;
• возможностью соединения заготовок из тонколистового металла (менее 1 мм);
• умеренным термическим воздействием на металл за счет высокой скорости сваривания, что позволяет избежать деформации (коробления) изделия;
• выполнением сварки в любых пространственных положениях;
• формированием длинных сплошных швов или соединением заготовок на прихватки;
• простотой, которая позволяет успешно использовать полуавтомат даже начинающим сварщикам (в отличие от MMA-сварки, требующей опыта и навыков).

Помимо указанных преимуществ, сварка полуавтоматом имеет и недостатки, к которым можно отнести:

• относительно сложную настройку оборудования;
• ограниченную мобильность аппаратуры (особенно при сварке с защитными газами);
• высокую стоимость оборудования и расходных материалов.

Параметры настройки сварочного полуавтомата

Как настроить сварочный полуавтомат? Этот вопрос встает перед каждым сварщиком, впервые использующим подобное оборудование, ведь аппаратов, не требующих отладки, попросту нет. Первая причина заключается в особенностях данной технологии сваривания, которые не позволяют задавать одни и те же параметры для заготовок разных размеров и форм, а вторая – в том, что полуавтоматическую сварку применяют для соединения различных материалов, требующих применения определенных настроек.

Применение заводских параметров не может быть универсальным решением и значительно ограничило бы использование полуавтомата, так как для соединения заготовок из разных металлов и сплавов требуются различные условия. Оборудование, как правило, комплектуется руководством по настройке, однако изложенной в ней информации не всегда достаточно для работы с конкретными материалами. Навыки отладки и применения подобного сварочного аппарата обычно приходят с опытом, что позволяет сварщику дополнить и уточнить заводскую инструкцию.

Качество и эффективность работы любого сварочного полуавтомата зависят от четырех параметров:

• напряжения (вольтажа), с которым связана величина силы сварочного тока;
• силы тока (ампеража);
• скорости подачи присадочного материала (эта и предыдущая величины прямо пропорциональны одна другой);
• расхода защитного газа (подачу увеличивают при повышении перечисленных выше параметров).

Как настроить сварочный полуавтомат для сварки? При отладке оборудования следует правильно определить четыре перечисленных выше значения. Также необходимо учитывать, что аппаратуру необходимо перенастраивать после:

• ремонта полуавтомата (в том числе и незначительного), установки новых комплектующих;
• изменения химического состава защитной газовой смеси;
• перепадов и скачков напряжения в электросети, от которой питается полуавтомат;
• перехода на использование сварочной проволоки другой марки и/или химического состава.

Нередко родственные модели от одного производителя имеют серьезно различающиеся заводские настройки (даже если заявлены идентичные характеристики). Для правильной и точной регулировки параметров сварки под работу с конкретными деталями и материалами следует опираться на данные, полученные опытным путем.

Как правильно настроить сварочный полуавтомат

Как настроить сварочный полуавтомат с газом? Отладку следует выполнять по пяти направлениям.

Защитная газовая смесь

Применение атмосферы защитного газа позволяет решать две важных задачи – предохранять соединяемые заготовки и само оборудование от перегрева и попадания брызг расплавленного металла, а также препятствовать контакту расплава в сварочной ванне с атмосферным кислородом.

Различают два вида сварки: MIG и MAG. В первом случае используют инертные газы (чаще всего аргон или гелий), а во втором – активные (углекислоту, азот и т. п.). Их также могут применять в различных сочетаниях в зависимости от материала заготовок и требований к качеству сварных соединений. Самые популярные из них:

• Чистая двуокись углерода – углекислым газом чаще всего пользуются при сварке массивных и толстых заготовок из железосодержащих сплавов (стали, чугуна). При этом обеспечивается проплавление металла на большую глубину, однако сваривание сопровождается активным искрообразованием, а швы получаются грубыми и неэстетичными.
• Смесь, содержащая 75 % аргона и 25 % углекислоты. Обычно применяют для соединения деталей небольшого размера или из тонкого листового металла. Такая защитная атмосфера сводит разбрызгивание жидкого металла к минимуму и позволяет получать качественные аккуратные швы.
• Смесь, в состав которой входят аргон (98 %) и двуокись углерода (2 %). Применяют для соединения заготовок из нержавеющих стальных сплавов, оцинкованной стали и сплавов на основе меди. Такая газовая среда обеспечивает почти полное отсутствие брызг и формирование качественных швов.

Чистым аргоном пользуются при сваривании цветных металлов, включая алюминий, медь и их сплавы. Брызги при сварке в такой среде практически отсутствуют, а швы получаются тонкими, ровными, чистыми и красивыми.

Как можно понять из сказанного выше, повышение содержания в смеси инертного газа позволяет получать более качественные сварные соединения. Сварка в углекислоте (более доступной и дешевой) широко применяется для массивных грубых заготовок, но не подходит для работы с тонкими металлическими листами, мелкими деталями и цветными металлами.

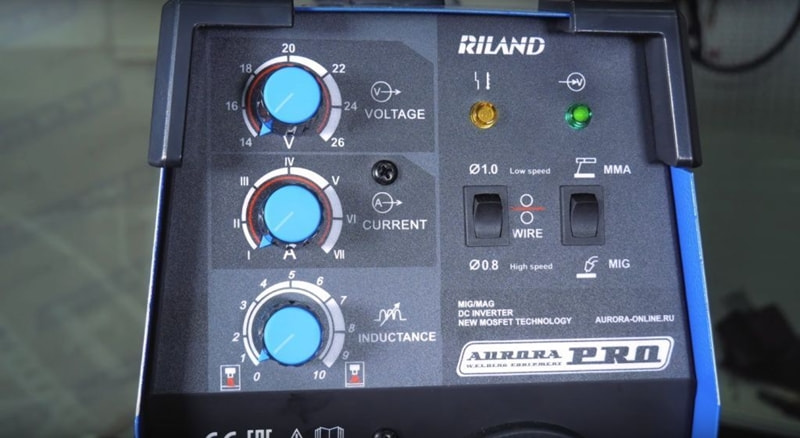

Напряжение сварочного тока

Этот параметр оказывает влияние на глубину провара, поэтому при настройке вольтажа необходимо принимать во внимание толщину и размеры заготовок. От напряжения сварочного тока зависит количество тепловой энергии, которое выделяется при горении дуги.

Настройку напряжения выполняют поэтапно (у современных полуавтоматов вольтаж выставляется в два приема). Для регулировки необходимо:

• выбрать режим работы полуавтомата, повернув переключатель, расположенный сзади на корпусе, в положение «1» или «2»;
• в рамках выбранного режима установить минимальный или максимальный вольтаж с помощью второго переключателя.

В общей сложности можно выбирать между четырьмя вариантами настройки напряжения. Часто производители размещают на корпусе полуавтоматов таблицы, позволяющие правильно подобрать сочетание вольтажа и скорости подачи присадочного материала.

Скорость подачи проволоки

Регулировку подачи присадочного материала выполняют после отладки вольтажа, так как эти параметры взаимосвязаны:

• При слишком быстрой подаче проволока не успевает плавиться и деформируется, упираясь в металл заготовок. Этот процесс сопровождается интенсивным искрообразованием и разбрызгиванием расплава. Качество и прочность соединений снижаются, на валике шва образуются наплывы.
• Когда проволока подается слишком медленно, то часто сгорает, не успевая плавиться, и забивает наконечник пистолета. Даже если сварка происходит, о качестве и прочности шва говорить уже не приходится.

Регулировку подачи следует выполнять чаще всех остальных. Изменение вольтажа, замена присадочной проволоки – все это приводит к сбою настроек. Многие современные полуавтоматы оснащаются функцией автонастройки, что существенно облегчает работу сварщика.

Приведенная ниже таблица наглядно показывает, как настройки влияют на качество сварных соединений:

Полярность

Настройка этого параметра сварки, пожалуй, самая простая процедура. Таблица с указанием рекомендованного типа подключения обычно располагается на корпусе полуавтомата. При прямой полярности пистолет подключается к минусовому разъему, а при обратной – к плюсовой клемме.

При выборе необходимо учитывать тип сварочной проволоки. В современных полуавтоматах применяются два типа:

• Простая – такой цельной омедненной проволокой пользуются при сварке в защитной газовой среде. Она не содержит флюса, а значит, соединяемые кромки нуждаются в тщательной зачистке. Основные преимущества: тонкие, ровные, аккуратные швы без шлаковой корки, практически полное отсутствие брызг и искр. Однако такие сварочные материалы нельзя использовать для работы на ветру или сквозняке.
• Флюсовая – представляет собой полую трубку, заполненную порошком, который при расплавлении выделяет газы, формирующие защитную среду. Главное преимущество таких сварочных материалов заключается в том, что с ними не нужно использовать внешние источники активного или инертного газа, а соединяемые кромки не нуждаются в особой подготовке. Но есть и недостатки, например, большое количество искр и разбрызгивание расплава из сварочной ванны, а также обильная шлаковая корка.

Простая омедненная проволока всегда применяется для сварки с обратной полярностью, а при использовании порошковых – горелка подключается к плюсовой клемме (прямая полярность).

Вылет и выпуск сварочной проволоки

Вылет – расстояние между кончиком проволоки и наконечником пистолета. При правильной регулировке этого параметра сварка протекает без обильного разбрызгивания расплава, термической деформации заготовок, прожогов и непроваров.

Выпуск – расстояние от края сопла до конца присадочной проволоки. При использовании сварочного материала малого диаметра эти показатели практически равны. Чем толще нить, тем меньше должен быть выпуск.

Как настроить вылет проволоки при работе сварочным полуавтоматом с защитным газом? Существует три варианта настройки этого параметра:

• Обычно сварку полуавтоматом производят с минимальным выпуском проволоки (от 6 до 10 мм), если в качестве защитного газа применяется чистая углекислота или ее смеси с аргоном. Чем больше инертного газа, тем с большим вылетом можно работать.
• Если применяется чистый аргон, можно выполнять сварку с вылетом проволоки более 10 мм. На полуавтоматах с функцией автоматической регулировки выпуск настраивается с шагом около 3 мм.
• Если торец наконечника заглублен в сопло, работать с малым вылетом проволоки невозможно. Чем сильнее кончик утоплен в корпус пистолета, тем больше должна быть выпущена нить.

Чем больше диаметр сварочной проволоки, тем с большим вылетом проволоки необходимо выполнять сварку, чтобы в зоне плавления не оказалось избыточного количества присадочного материала. При слишком коротком выпуске не происходит нормального наплавления металла, следовательно, не формируется полноценный валик шва. При этом страдают глубина проплавления и прочность соединений. При избыточном в сварочной ванне собирается слишком большое количество расплава, из-за чего возникают прожоги, термические деформации заготовок, брызги и искры.

Оптимальные вылет, выпуск, диаметр проволоки и расход защитного газа приведены в таблице:

Возможные сложности в настройке сварочного полуавтомата

Чтобы понять, как правильно настроить сварочный аппарат (полуавтомат), необходимо также рассмотреть ряд наиболее часто встречающихся ошибок:

• при неправильной настройке ампеража или скорости подачи присадочного материала может пострадать прочность швов из-за недостаточной глубины проплавления основного металла;
• при отсутствии или недостатке защитной атмосферы расплав может разбрызгиваться из зоны плавления, что приводит к порообразованию, а также окрашиванию металла в зеленый или коричневый цвета;
• если присадочный материал подается чересчур быстро при малом напряжении, сварной шов может формироваться неправильно;
• при избыточном вольтаже часто возникают прожоги материала соединяемых деталей;
• медленная подача присадочного материала часто приводит к засорению наконечника, из-за чего страдает качество сварных соединений;
• избыточный вылет конца проволоки нередко становится причиной неравномерного формирования валика швов и разбрызгивания расплава.
