Диаметр труб: отечественные и европейские стандарты

О чем речь? Диаметр труб – один из ключевых показателей, определяющий эффективность всей трубопроводной системы. От него напрямую зависит пропускная способность магистрали. Если сечение маловато, то создается избыточное давление, которое ведет к дефекту изделия.

Как измеряется? В то время как длина металлопроката рассчитывается в метрах, диаметры труб – в миллиметрах. По европейским стандартам измерение производится в дюймах. Это важно учитывать при выборе трубопровода для тех или иных целей.

На что влияет диаметр трубы

Труба представляет собой длинный полый цилиндрический объект, который используется в промышленности для транспортировки жидкостей, газов, пара и других веществ. Основным ее показателем является внутренний диаметр (Dn), обычно измеряемый в миллиметрах (мм).

Если размер трубопровода указывается в дюймах (например, 1/2 дюйма), то это обозначает наружный диаметр трубы (G), то есть поперечник резьбы.

Диаметр трубы играет ключевую роль в ее пропускной способности, определяя объем вещества, который может проходить через сечение трубопровода за определенное время. Однако данный параметр обычно не указывается в литрах для каждого вида продукции, так как при расчетах требуется учитывать множество факторов.

Если диаметр трубы слишком мал, это может привести к увеличению внутреннего давления и создать опасность аварийных ситуаций, таких как разрывы, протечки или засоры, которые могут полностью заблокировать поток.

Ключевые характеристики труб

Нормативные документы содержат следующие ключевые характеристики труб:

• DN (номинальный диаметр) – используется для подбора совместимых элементов, согласно ГОСТ 28338-89. Он приблизительно соответствует условному проходу (Ду).
• Внешний диаметр (D_HB) – стандартное значение, которое не изменяется и служит основой для производства арматуры и фитингов.
• Толщина стенки (S). Трубы с одинаковым внешним диаметром могут различаться по этому параметру, что определяет их классификацию на тонкостенные и толстостенные. Например, водогазопроводные трубопроводы (ВГП) бывают легкими, стандартными и усиленными.

• Ду (условный проход) – это средний внутренний диаметр трубы, указанный в ГОСТ и допускающий отклонения на 2–4 мм. Он соответствует параметрам нескольких соединяемых компонентов и арматуры, а также допускает определенные отклонения в овальности и прямолинейности в зависимости от класса точности.
• Р_у, Р_пр, Р_р – параметры давления: условного, испытательного и рабочего. Эти значения важны при проектировании трубопроводов и регулируются ГОСТ 356-80.

Как измеряется диаметр труб

Измерение диаметра труб в миллиметрах

Размеры внутреннего диаметра труб, установленные в большинстве стран, включают: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и др.

Таблица диаметров труб в мм:

Наиболее часто используемые стальные трубопроводы для установки систем в зданиях имеют внутренние сечения 15, 20 и 32 мм.

Измерение труб в дюймах

Вместе с метрической также используется дюймовая система измерения, в которой диаметр труб указывается в долях дюйма. Для обозначения используется DN, соответствующий окружности по резьбе. Поскольку один дюйм равен 2,54 см, это соответствует следующим значениям:

DN 3/8 дюйма – 10 мм;

• 1/2 дюйма – 15 мм;
• 3/4 дюйма – 20 мм;
• 1 дюйм – 25 мм;
• 1 ¼ дюйма – 32 мм;
• 1 ½ дюйма – 40 мм;
• 2 дюйма – 50 мм.

Основные размеры труб в европейской системе представлены в стандартах DIN 2448-81 и DIN 2458-81.

Маркировка пластиковых труб отличается от спецификации стальных изделий.

Виды стальных труб по диаметру

Трубы производятся в установленных размерах, определяемых технологией изготовления. Ассортимент продукции рассчитан на разное рабочее давление.

Бесшовные

Трубы круглой формы, не имеющие швов по всей длине. Изготавливаются в соответствии с ГОСТ 8734-75 и 32528-2013 с диаметрами от 5 до 550 мм.

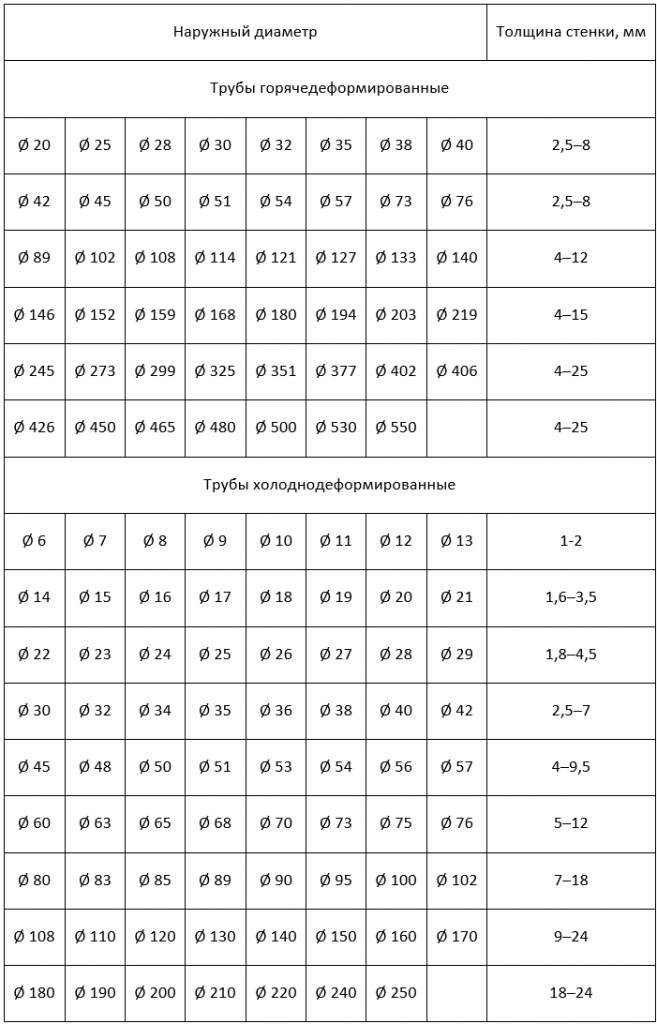

Таблица размеров бесшовных труб:

Такие трубы применяются для возведения трубопроводов, рассчитанных на высокое давление.

Водогазопроводные трубопроводы (ВГП)

Предназначены для монтажа коммунальных систем и проходят обязательные гидравлические испытания. Согласно ГОСТ 10704-91, их номенклатура охватывает трубы с диаметрами от 10,2 до 165 мм. В паспортах также указывается номинальный диаметр (DN).

Таблица диаметров ВГП-труб:

Электросварные трубы

Изготавливаются из листовой стали, из которой формируется цилиндр, а края соединяются с помощью электросварки. Они производятся в соответствии с ГОСТ 10704-91 и имеют диаметры от 10 до 1420 мм.

Таблица диаметров электросварных труб:

Для частного применения подходят водогазопроводные трубы (ВГП), которые обеспечивают стабильные поставки воды и газа. В зависимости от потребностей, они выпускаются с разной толщиной стенок и делятся на следующие категории:

• Малые (10–108 мм) применяются для установки водопроводных систем в жилых помещениях.
• Средние (114–530 мм) используются для городских сетей и промышленных трубопроводов.
• Большие (530–1420 мм) предназначены для магистральных нефте- и газопроводов.

Диаметр труб для отопления в частном доме

В технических характеристиках отопительных труб учитываются разные типы сечений. Для монтажа и расчета занимаемого пространства используется внешний диаметр с учетом толщины стенок.

Внутренние параметры, такие как размер просветов, важны для определения пропускной способности системы. Условный поперечник представляет собой усредненное значение внутреннего пространства.

В магазинах трубы обычно маркируются по наружному диаметру, часто в дюймах (2,54 мм). Внутренние параметры зависят от толщины стенок, материала и назначения трубопровода. Например, у стальных шовных труб, по сравнению с полимерными и бесшовными, внешний диаметр на 3-4 % больше. Медные являются самыми тонкими, их внешний диаметр меньше остальных на 1-2 мм.

Размер трубопровода в отопительных системах напрямую влияет на их функциональность. Популярные диаметры труб варьируются от 16 до 40 мм и используются следующим образом:

• 16 мм – подходят для подключения одной или двух батарей.
• 20 мм – идеальны для установки одного радиатора или группы из пяти отопительных приборов с общей максимальной мощностью до 7 кВт.
• 25 мм – применяются для отопительных систем с тупиковой разводкой.

• 32 мм – подходят для создания инженерной сети для целого этажа или коттеджа с пропускной способностью до 19 кВт.
• 40 мм – используются для подключения до 20 радиаторов с мощностью до 30 кВт.

Выбор диаметра труб влияет на пропускную способность системы, а также на потери тепла и давления. Трубопроводы с меньшим сечением быстрее прогреваются и обеспечивают минимальное шумовое загрязнение, но также могут создать дополнительную нагрузку на арматуру, что может привести к поломкам. Трубы малого размера, как правило, стоят дешевле.

Инструкция по определению диаметра трубы

Для замены изношенных участков трубопровода необходимо знать внутренний диаметр или параметр DN. Если паспорт сооружения не предоставляет эту информацию, можно определить размер следующим образом:

• Выполните распил трубы и измерьте внутренний диаметр с помощью штангенциркуля или микрометра.
• Определите сечение, измерив длину окружности и разделив ее на число π (3,14). Затем вычтите толщину стенки, чтобы рассчитать требуемый проход, или выберите ближайший размер из таблицы сортамента.
• В труднодоступных местах, где маркировка отсутствует, можно разместить линейку рядом с трубой и сфотографировать ее. Для определения диаметра пользуйтесь описанной выше формулой.

Для электросварных трубопроводов толщина стенок варьируется в зависимости от параметров стальных листов.

Бесшовные магистрали классифицируются на толстостенные и тонкостенные в зависимости от отношения толщины стенки к окружности.
