Диаметры труб из нержавейки: сортамент и способы определения

О чем речь? Имеющиеся на рынке диаметры труб из нержавейки позволяют проложить трубопровод для бытовых или промышленных нужд, который будет работать в различных условиях. Данный параметр измеряется в миллиметрах и бывает двух видов: внутренний и внешний.

На что обратить внимание? На выбор минимальных и максимальных размеров диаметра влияют материал трубы и условия эксплуатации. Также необходимо уметь определять этот показатель самостоятельно без сопроводительных документов.

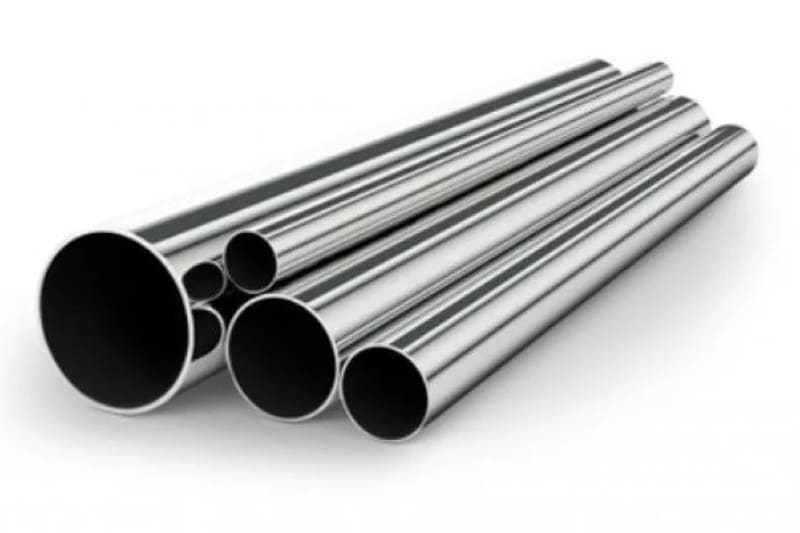

Сфера применения труб из нержавейки

Нержавеющие трубы изготавливаются из стали, которая отличается долговечностью, легкостью, привлекательностью и удобством обработки.

В процессе производства применяются как холоднокатаные, так и горячекатаные листы толщиной от 0,4 до 5 мм и от 2 до 50 мм соответственно. Важную роль играет содержание углерода в стальном сплаве: с увеличением его количества повышается прочность материала.

По мере увеличения прочности стали ее гибкость снижается, а предел хрупкости при низкой температуре возрастает. Трубы, изготовленные из стального сплава с высоким содержанием легирующих добавок, становятся более ломкими в холодных условиях, что ограничивает их использование. В производстве большой популярностью пользуется металл с низким содержанием легирующих элементов или углеродистая сталь.

Трубы обладают высокой прочностью, долговечностью и износостойкостью, если концентрация легирующих добавок в стали не превосходит 2,5 %, и это сохраняется при любых условиях использования. При этом вес остается относительно невысоким.

Благодаря этому нержавеющие трубы обладают повышенной устойчивостью к механическим воздействиям, коррозии, окислению и даже воздействию огня. Все это делает их незаменимыми в множестве отраслей промышленности, включая:

• химическую;
• приборостроительную;
• пищевую;
• мебельную;
• топливную;
• медицинскую;
• коммунальную;
• автомобильную и др.

Стальные трубы из нержавейки применяются в условиях, где требуется высокая надежность. Благодаря своей устойчивости к кислотам и щелочам они сохраняют свои характеристики в агрессивных средах, что делает их идеальным выбором для использования на химических производствах.

В отличие от пластиковых или поливинилхлоридных, трубы из нержавеющей стали выдерживает сильный нагрев и подходят для транспортировки жидкостей, температура которых превышает +100 °С. К тому же поверхность нержавеющей стали остается чистой и гладкой на протяжении всего периода использования. Такие трубопроводы удобны в уходе и не допускают накопления бактерий, что особенно значимо в пищевой отрасли.

Так, на производствах по переработке молока применяются исключительно трубопроводы из нержавеющей стали. Благодаря своей устойчивости к ядовитым газам, саже и конденсату нержавейка идеально подходит для монтажа дымоходов. Из-за эстетической привлекательности нержавеющие трубы можно использовать как элемент декора, применяя их, к примеру, для создания ограждений или конструкций на остановках автобусов.

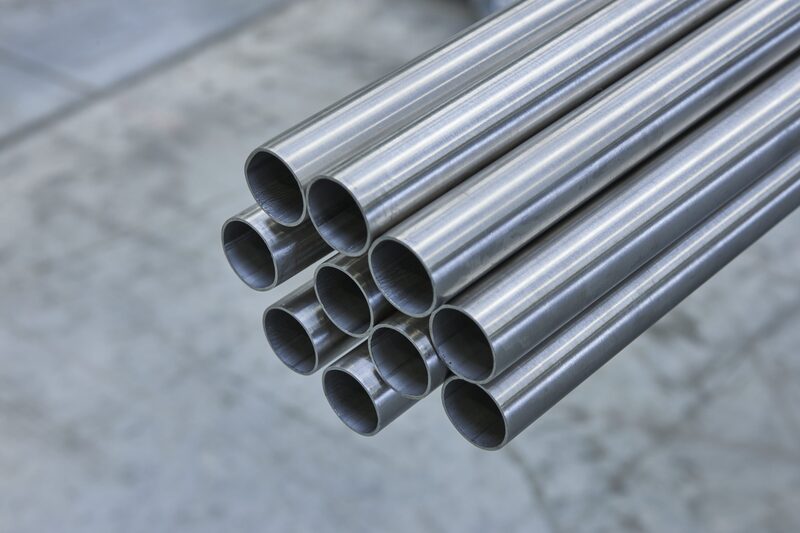

Особенности диаметра труб из нержавейки

В нашей стране размеры трубы, в том числе из нержавейки, обычно указывают в миллиметрах (внутренний и внешний диаметры, толщина стенки). В зависимости от применяемого стандарта производства, под размерами трубопровода могут подразумеваться либо его наружные, либо внутренние параметры.

Трубы адаптированы для работы под различным давлением. Чтобы выдержать повышенные нагрузки, их стенки делают толще, увеличивая тем самым прочность. Внешний диаметр трубопровода сохраняется неизменным, иначе возникнут проблемы с соединением трубных сегментов, а также с резьбой, фитингами и другими элементами.

В результате наружный диаметр трубы из нержавейки рассматривается как внешний параметр. С целью стандартизации размеров было введено понятие условного прохода (Ду), известного как номинальный диаметр (DN).

Что представляет собой DN? Это стандартизированное обозначение диаметра по международным нормам. Согласно ГОСТ 28338-89 и ГОСТ Р 52720 DN используется для унификации размеров.

Обозначение «Ду» произошло от сочетания начальных букв слов «диаметр» и «условный». В России часто используют термин Ду (равнозначен международному DN). Сейчас актуально отказываться от употребления варианта Ду в пользу глобально признанного DN.

Условный проход, или DN (номинальный диаметр, условный диаметр, номинальный размер, номинальный проход), представляет собой параметр, который приблизительно равен внутреннему размеру трубы, выраженному в миллиметрах. Этот показатель является ключевой размерной характеристикой для трубопровода водогазопроводных систем, их соединительных элементов и запорной арматуры.

При возведении трубопроводных систем используют материалы с одинаковым номинальным диаметром на всех отрезках. Это обеспечивает равномерную скорость течения жидкости, благодаря чему гидравлические потери сведены к минимуму и нет необходимости в дополнительном оборудовании для поддержания давления.

Для стандартизации труб, имеющих одинаковый внешний диаметр, но различную толщину стенок, что влияет на изменение внутреннего просвета, было введено понятие условного прохода. Этот параметр регламентируется ГОСТ 28338-89 и подразумевает округление фактических размеров до ближайших номинальных значений согласно утвержденной таблице.

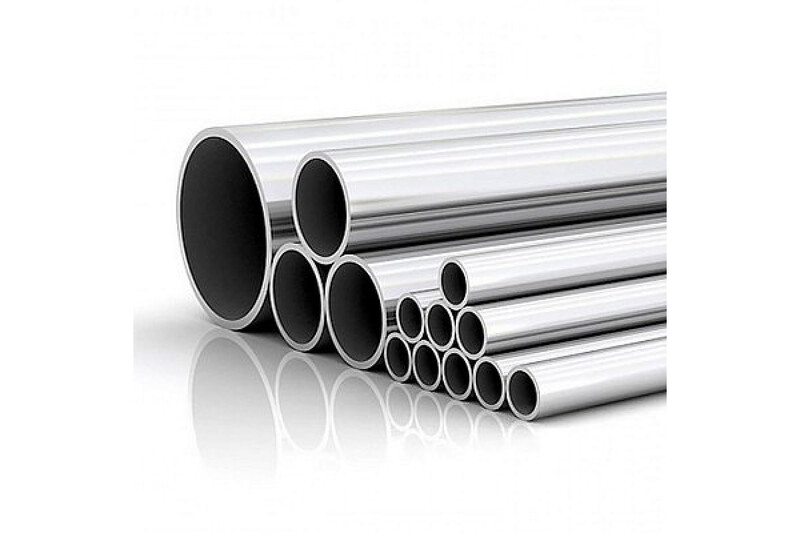

Размеры и диаметры труб из нержавейки

В предложенной таблице указаны стандартные диаметры труб из нержавейки по ГОСТ:

Размеры диаметров труб из нержавейки варьируются в определенных пределах в зависимости от типа используемой стали.

Трубы марки AISI 304:

• Мин.: 1/8" (3.175 мм).
• Макс.: 12" (304.8 мм).

Трубы марки AISI 316:

• Мин.: 1/8" (3.175 мм).
• Макс.: 24" (609.6 мм).

Трубы марки AISI 321:

• Мин.: 1/8" (3.175 мм).
• Макс.: 12" (304.8 мм).

Трубы марки AISI 347:

• Мин.: 1/8" (3.175 мм).
• Макс.: 12" (304.8 мм).

Трубы марки Duplex (2205):

• Мин.: 1/2" (12.7 мм).
• Макс.: 48" (1219.2 мм).

Трубы марки Super Duplex (2507):

• Мин.: 1/2" (12.7 мм).
• Макс.: 48" (1219.2 мм).

Трубы марки AISI 904L:

• Мин.: 1/8" (3.175 мм).
• Макс.: 16" (406.4 мм).

Длина трубопроката зависит от ряда факторов: типа продукции, марки используемого материала, прочих размеров и способа производства.

Параметры длины стандартных нержавеющих труб колеблются в определенных пределах.

Минимальная длина:

• Самый малый размер устанавливается в зависимости от стандартов качества, производителя, типа и назначения трубы. Обычно он составляет от трех до шести метров.
• Есть возможность заказать трубы нестандартных размеров с минимальной длиной один-два метра.

Максимальная длина:

• Наибольшая возможная длина труб определяется нормами и производителями. В стандартном ассортименте она варьируется от 12 до 18 м. Можно заказать изготовление труб специальных параметров длиной до 20 м и более.

Возможности транспортных компаний и условия хранения на складах также могут ограничивать размеры труб.

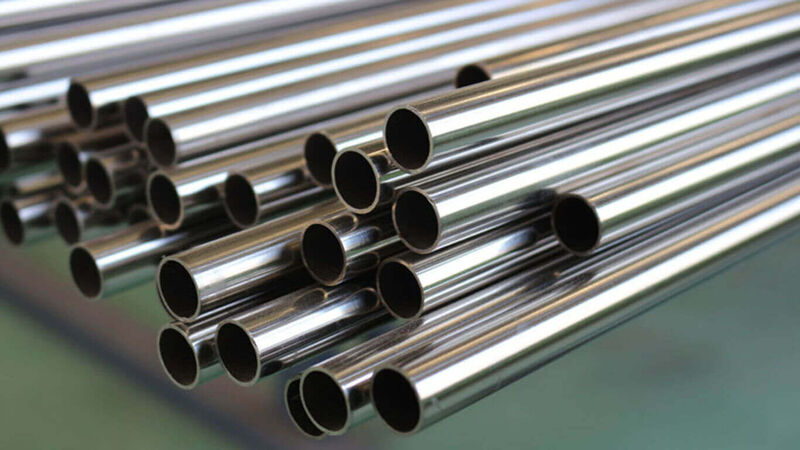

Способы измерения диаметра трубы из нержавейки

Определение диаметра трубы из нержавейки с использованием рулетки или линейки

Если торец трубы доступен, можно измерить ее внутренний и внешний диаметры, используя линейку или рулетку. Приложите измерительный инструмент к краю трубы, зафиксируйте и запишите результаты измерений.

Определение диаметра трубы из нержавейки с использованием штангенциркуля

Калипер, известный как штангенциркуль, представляет собой измерительное устройство, применяемое для определения точных внешних и внутренних габаритов объектов, включая диаметры труб, компонентов и отверстий. Этот инструмент обеспечивает высокоточное измерение интервала между двумя точками.

Определение диаметра трубы с использованием штангенциркуля выполняется по следующему алгоритму:

• Отведите «лапы» инструмента настолько, чтобы они могли свободно охватить трубу.
• Осторожно сомкните «лапы» вокруг трубы, обеспечив их плотное прилегание к ее поверхности.
• Проверьте, что «лапы» надежно соприкасаются с трубой.
• В случае наличия фиксирующего устройства на штангенциркуле, зафиксируйте «лапы». Если такового нет, просто удерживайте их в данном положении без излишнего давления.
• Измеренное значение диаметра трубы можно увидеть на шкале или на цифровом экране инструмента.
• Запишите полученный результат.

Определение диаметра трубы из нержавейки с использованием измерительной ленты

Если доступ к торцу трубы ограничен и штангенциркуль отсутствует, внешний диаметр трубы можно вычислить, используя измерительную ленту.

Измерение диаметра трубы при помощи мерной ленты:

• Закрепите ленту вокруг внешней части трубы, удостоверившись, что она достаточно эластична для плотного прилегания.
• Убедитесь, что лента плотно прижата к трубе и ложится ровно, без складок.
• Когда лента охватит трубу, отметьте место пересечения с ее началом. Для отметки можно использовать маркер или легко надавить на ленту.
• Разверните ленту и измерьте расстояние от начала до вашей пометки. Полученная длина и будет окружностью трубы.
• Рассчитайте диаметр, разделив окружность на число Пи (приблизительно 3,14159).

Чтобы вычислить внешний диаметр трубы, используйте следующую формулу:

Диаметр = Окружность / П.

Допустим, окружность трубы составляет 50 мм. В таком случае внешний диаметр можно найти, разделив 50 на 3,14159, что составит приблизительно 15,915 мм.

Определение диаметра трубы из нержавейки при помощи веревки

• Намотайте веревку вокруг трубы, следуя примеру измерительной ленты, чтобы она тесно прилегала к поверхности. Старайтесь делать это аккуратно и равномерно, чтобы избежать лишнего напряжения или образования складок.
• После того как веревка обмотана, отметьте на ней место, где она перекрывает себя.
• Аккуратно снимите веревку и разложите ее рядом с линейкой, чтобы замерить длину.
• Измерьте расстояние от начала до сделанной отметки и зафиксируйте результат.
• Полученная цифра и будет длиной окружности трубы.
• Для расчета диаметра трубы разделите измеренную длину окружности на число Пи (приблизительно 3,14159).

Чтобы вычислить внешний диаметр трубы, используйте формулу:

Диаметр = Окружность / П.

Допустим, окружность измеряемой трубы составляет 60 мм. Тогда внешний диаметр трубы можно найти следующим образом: 60 / 3,14159 = 19,099 мм.

Длина окружности определяется как протяженность пути, который проходит точка, следуя вдоль края круга. В математике для расчета этой величины используют формулу, которая зависит либо от радиуса (половины диаметра круга), либо непосредственно от диаметра.

Чтобы найти длину окружности, используйте следующую формулу:

Длина окружности (C) = 2 × П × радиус, где

число П (Пи) – это математическая константа, значение которой составляет примерно 3,14159.

Длина окружности (C) может быть представлена как произведение числа Пи на диаметр (D):

Длина окружности (C) = П х Диаметр.

Для определения диаметра труб применяются специфические измерительные приборы, например, трубомеры и циркометры, созданные для этих целей.

Пример. Размер внутреннего диаметра трубы напрямую связан с толщиной ее стенок. В процессе изготовления стальных трубопроводов технологические стандарты определяют их постоянные внешние диаметры. При необходимости повышения их устойчивости к высокому давлению, стенки делают толще, из-за чего внутренние диаметры могут отличаться от номинальных размеров.

Труба с внешним диаметром 159 мм характеризуется следующими параметрами:

• внутренний диаметр составляет 141 мм при толщине стенки 9 мм;
• внутренний диаметр равен 145 мм при стенке в 7 мм;
• внутренний диаметр увеличивается до 149 мм, если толщина стенки составляет 5 мм.

Для обозначения используется DN150, что подразумевает внутренний диаметр около 150 мм.

Все компоненты систем водоснабжения и газоснабжения имеют маркировку, соответствующую стандартным размерам. Фактический диаметр внутреннего прохода труб или фитингов может отличаться, причем эти значения стандартизированы путем округления до ближайшего нормированного размера.
